    Как заменить лампы в фарах Lada Largus (до и после 2021 года)

     18 января 2016  Лада.Онлайн    130 038    1

    Замена ламп в фарах Лада Ларгус

    В ходе эксплуатации автомобиля лампочки в фарах могут перегореть. Если решили заменить их не у дилера, а самостоятельно, рекомендуем предварительно изучить инструкцию. Дело в том, что на Лада Ларгус лампы в фарах меняются с некоторыми особенностями, о которых расскажем далее.

    Вы можете самостоятельно производить замену неисправных ламп описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру LADA.

    ПРЕДУПРЕЖДЕНИЕ!

    • Перед заменой лампы убедитесь, что соответствующий сигнально-осветительный прибор выключен.
    • При замене ламп одевайте защитные перчатки.
    • Не прикасайтесь голыми руками к стеклянной колбе лампы. Держите ее за цоколь.
    • Галогеновые лампы находятся под давлением и могут взорваться при замене. Это может стать причиной травм.

    ВНИМАНИЕ!

    • Для нормальной работы системы освещения и световой сигнализации применяйте лампы, рекомендуемые заводом.
    • Несоблюдение данных рекомендаций может привести к разрушению в виде растрескивания или оплавления рассеивателя по причине его перегрева.

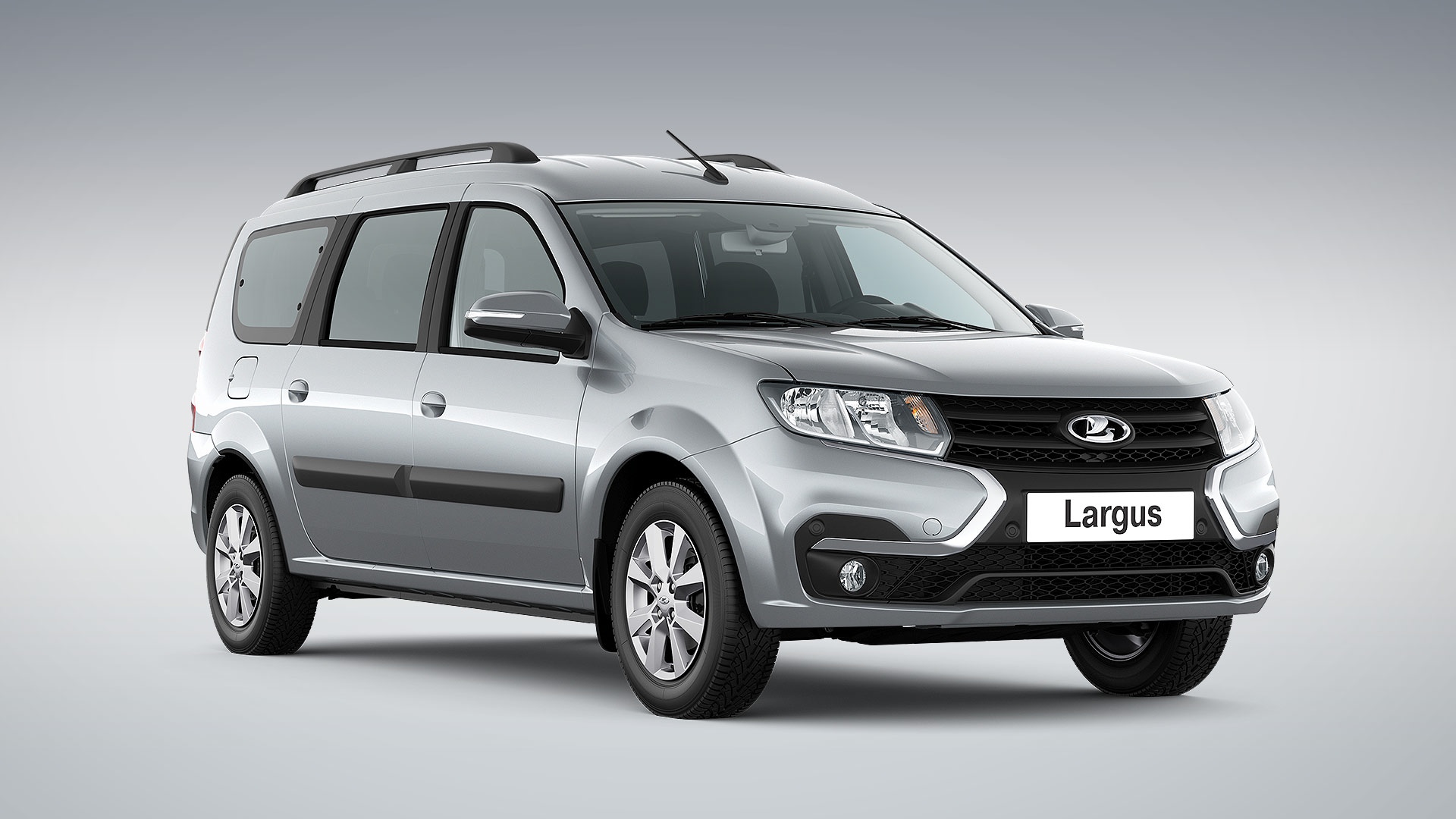

    Lada Largus FL (после 2021 года)

    Lada Largus FL (после 2021 года)

    Как заменить лампы в фарах Lada Largus (до и после 2021 года)

    Лампы ближнего света в передних фарах. Для замены ламп ближнего света проделайте следующие действия (рис. 6.13.1 и 6.13.2):

    • откройте капот;
    • снимите крышку A;
    • покачайте патрон лампы 1 для его извлечения и замените лампу;
    • установите патрон лампы 1 на место и закройте крышку А;
    • закройте капот.

    Лампы дальнего света в передних фарах. Для замены ламп дальнего света проделайте следующие действия:

    • откройте капот;
    • снимите крышку C;
    • отсоедините разъем лампы 6;
    • отсоедините пружинный фиксатор 5 и извлеките лампу;
    • вставьте новую лампу и зафиксируйте ее пружинным фиксатором 5;
    • присоедините разъем лампы 6 и закройте крышку C;
    • закройте капот.

    Примечание. Перед снятием лампы запомните ее первоначальное положение, чтобы правильно установить новую.

    Лампы габаритного огня/дневного ходового огня в передних фарах. Для замены ламп габаритного огня/дневного ходового огня проделайте следующие действия:

    • откройте капот;
    • снимите крышку B;
    • с помощью скобы 2 поверните на четверть оборота патрон 3 и выньте его вместе с лампой;
    • замените лампу, установите патрон 3 на место и зафиксируйте его поворотом скобы 2;
    • закройте крышку B;
    • закройте капот.

    Лампы указателей поворота в передних фарах. Для замены ламп указателей поворота проделайте следующие действия:

    • откройте капот;
    • поверните на четверть оборота патрон 4 и выньте его вместе с лампой;
    • замените лампу, установите патрон 4 на место и поворотом зафиксируйте его;
    • закройте капот.

    Лампы в противотуманных фарах. Для замены ламп в противотуманных фарах проделайте следующие действия:

    • откройте капот;
    • дотянитесь до присоединительной колодки противотуманной фары и отстегните её, нажимая на защелку;
    • поверните лампу против часовой стрелки и выньте её из посадочного места;
    • установите новую лампу в посадочное место в противотуманной фаре и зафиксируйте её, поворачивая по часовой стрелке;
    • установите присоединительную колодку;
    • закройте капот.

    Остальные лампы меняются, как на Ларгусе до 2021 года.

    Lada Largus (до 2021 года)

    Ближний и дальний свет

    Одна лампа отвечает за ближний и дальний свет. Ее ресурс 2000-4000 часов. Для получения доступа к левой блок-фаре необходимо снять аккумулятор.

    1. Повернуть крышку против часовой стрелки;
    2. Снять крышку, отщелкнув фиксатор.

    замена ламп ближнего и дальнего света Лада Ларгусзамена ламп ближнего и дальнего света Лада Ларгус

    1. Снять колодку с проводами, отщелкнув фиксатор;
    2. Снять резиновую крышку, поддев ее за край.

    замена ламп ближнего и дальнего света Лада Ларгусзамена ламп ближнего и дальнего света Лада Ларгус

    1. Отщелкнуть фиксатор лампы в сторону;
    2. Снять лампу головного освещения.

    замена ламп ближнего и дальнего света Лада Ларгусзамена ламп ближнего и дальнего света Лада Ларгус

    Установка новой лампы в фару «Ларгуса» осуществляется в обратной последовательности. Держать лампу нужно за цоколь, касаться пальцами колбы не рекомендуется. В случае необходимости протереть колбу тканью из микроволокна, не оставляющей волокон. Процесс замены лампы H4 также показан на видео:

    Лампочка габаритного огня

    Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

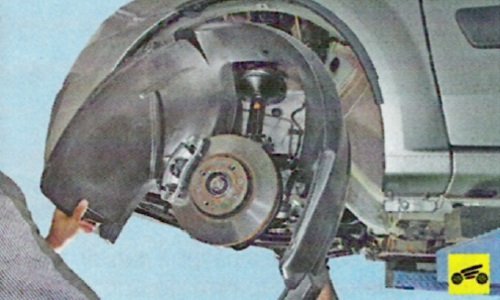

    1. Снять подкрылок, вывернув винты;
    2. Снять патрон с лампой, повернув его по часовой стрелке (для правой - против часовой);
    3. Извлечь из патрона бесцокольную лампу.

    снять подкрылок Лада Ларгусзамена лампочки габаритного огня Лада Ларгусзамена лампочки габаритного огня Лада Ларгус

    Установку новой лампы выполняем в обратном порядке.

    Лампа поворотников

    Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

    1. Снять подкрылок, вывернув винты;
    2. Снять патрон с лампой, повернув его против часовой стрелки;
    3. Извлечь лампу, надавив, а затем, повернув ее против часовой стрелки.

    снятие подкрылка Лада Ларгусзамена лампы поворотников Лада Ларгусзамена лампы поворотников Лада Ларгус

    Установку новой лампы выполняем в обратном порядке.

    Лампа ПТФ (противотуманок)

    Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

    1. Снять подкрылок, вывернув винты;
    2. Отсоединить колодку от лампы, отжав фиксатор;
    3. Извлечь лампу, повернув ее на треть оборота против часовой стрелки.

    снятие подкрылков Лада Ларгусзамена ламп в ПТФ Лада Ларгусзамена ламп в ПТФ Лада Ларгус

    Установку лампы производив в обратной последовательности.

    Внимание! На практике замена ламп в блок-фаре Ларгуса выполняется на много проще. Другими словами, совсем не обязательно снимать аккумулятор и подкрылки (локеры). Если приловчиться, то получить доступ ко всем лампам фары можно из моторного отсека.

    Напомним, другие инструкции по эксплуатации и ремонту Лада Ларгус находятся в этой категории. Найти ответ на интересующий вопрос удобно по содержанию.

    Ключевые слова: передние фары лада ларгус | поворотники лада ларгус | противотуманные фары лада ларгус

    Поделиться в социальных сетях:

    Испытывали ли вы трудности при замене ламп в фарах Лада Ларгус?
