    Замена и проверка датчика температуры охлаждающей жидкости на LADA

     03 марта 2017  Лада.Онлайн    105 890    6

    Замена и проверка датчика температуры охлаждающей жидкости на LADA

    Датчик температуры охлаждающей жидкости (ДТОЖ) – один из элементов системы управления двигателем. Его назначение - контролировать температуру жидкости в системе охлаждения. На основании этих данных блок управления двигателем корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

    На всех современных автомобилях ЛАДА (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4) замена и проверка датчика температуры охлаждающей жидкости выполняются аналогично.

    Признаки неисправности ДТОЖ

    Датчик температуры охлаждающей жидкости влияет на запуск и работу двигателя. Вот некоторые симптомы, говорящие о том, что датчик может быть не исправен:

    • плохой запуск двигателя в холодную погоду;
    • повышенный расход топлива;
    • плохой выхлоп на холодном двигателе;
    • проблемы в работе вентилятора системы охлаждения двигателя.

    Замена

    Датчик температуры охлаждающей жидкости находится в корпусе термостата, на схема он под №14.

    датчик температуры охлаждающей жидкости на LADA под №14

    Чтобы поменять ДТОЖ своими руками следует:

    1. Слить охлаждающую жидкость (автоумельцы не сливают);
    2. Отсоединить разъем с проводами;
    3. Вывернуть датчик (ключ «на 19»).

    Установка производиться в обратной последовательности. Для устранения течи замените медную шайбу или нанесите на резьбовую часть датчика термостойкий герметик.

    Как проверить

    После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ - заменить его на заведомо исправный.

    Потребуется:

    • мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
    • термометр (с пределом измерений не менее 100 оС);
    • термостойкая емкость объемом 0,5 л.

    Порядок проверки цепи питания ДТОЖ:

    1. Перевести мультиметр в режим вольтметра;
    2. Снять колодку с проводами с датчика и включить зажигание;
    3. Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
    4. Напряжение на выводе должно быть не менее 12 В.

    Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

    Порядок проверки ДТОЖ:

    1. Перевести мультиметр в режим омметра;
    2. Подготовить емкость с горячей водой (около 100 оС);
    3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
    4. Измеряем сопротивление ДТОЖ по мере остывания воды.

    Сопротивление датчика должно быть близким к данным, указанным в таблице:

    Температура ОЖ, °С Сопротивление ДТОЖ, Ом
    100 177
    90 241
    80 332
    70 467
    60 667
    50 973
    45 1188
    40 1459
    35 1802
    30 2238
    25 2796
    20 3520
    15 4450
    10 5670
    5 7280
    0 9420

    Процесс проверки также показан на видео:

    Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

    Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.

    Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | система охлаждения lada xray | система охлаждения лада веста | система охлаждения лада ларгус | система охлаждения лада гранта | система охлаждения лада калина | система охлаждения лада приора | система охлаждения 4х4 | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | датчики нива | система охлаждения нива | эсуд нива | универсальная статья

    Поделиться в социальных сетях:

    Приходилось ли вам самостоятельно менять ДТОЖ на LADA?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Гость Алекс
      Гость Алекс
      8 августа 2019 13:34
      Вы откройте любой другой сайт цепь управления дтож 5 вольт!!!!!! Какие 12 вы о чем?! Щас пол страны ЭБУ повыкидывает если этому верить
      Нравится +3 Не нравится
      Жалоба

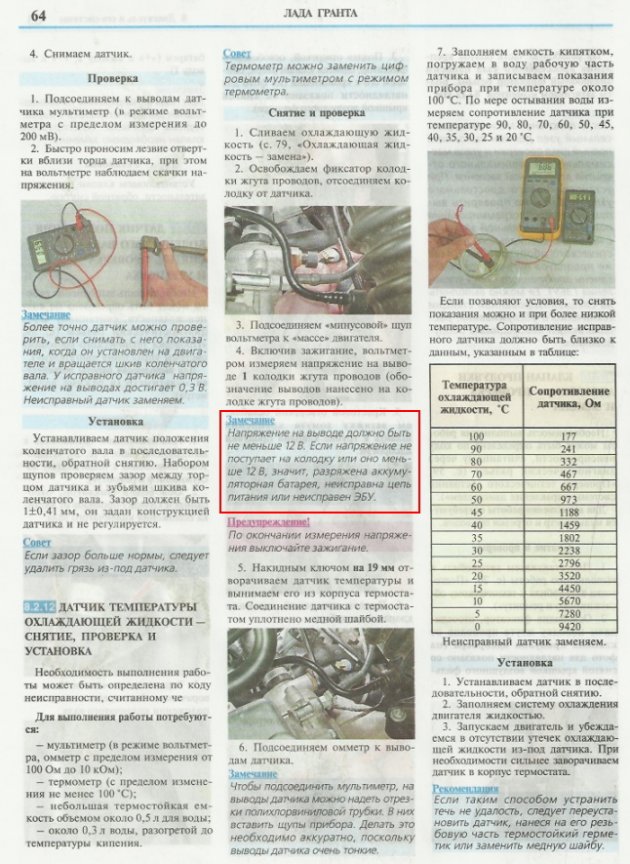

      1. мы открыли книгу по ремонту автомобиля Lada Granta, там 12 В указано
        Жалоба
    2. Гость Алексей
      Гость Алексей
      23 октября 2018 03:01
      Из-за этого датчика может не крутить даже стартер?
      Нравится -1 Не нравится
      Жалоба
    3. Двигатель 1.8.
      При прогреве двигателя стрелка замирает у отметки 50, минут через три пять, за пять секунд от 50 поднимается до 90. Далее, все равно, едет машина или стоит, стрелка стоит у отметки 90. На улице 0 градусов. Это нормально или это неисправность?
      Нравится +7 Не нравится
      Жалоба
      1. это нормально, это особенность панели приборов нового образца.
        Жалоба
