    Устройство кондиционера на автомобилях LADA

     22 декабря 2015  Лада.Онлайн    93 183    16

    Устройство кондиционера на автомобилях Лада

    В зависимости от комплектации автомобиля АВТОВАЗ может комплектовать его отопительно-вентиляционной, либо климатической установкой. На моделях Лада Приора, Гранта, Калина, Ларгус, Веста, Нива 4х4 и XRAY используется однотипные климатические системы. Далее представлена схема расположения всех элементов кондиционера, а также их описание.

    Схема кондиционера на автомобилях Лада

    1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

    Конденсатор

    Радиатор кондиционера. В нем происходит конденсация паров хладагента (фреона) и передача выделившегося при этом тепла в окружающий воздух. Конденсатор находится на рамке перед радиатором системы охлаждения двигателя.

    конденсатор кондиционера лада

    Трубопроводы

    Они связывают между собой элементы системы. Имеют торцевое соединения с резьбовой фиксацией.

    Терморегулирующий вентиль (ТРВ)

    Это трубопроводный дроссель, который понижает давление фреона перед испарителем;

    Испаритель

    Теплообменник, внутри которого происходит испарение хладагента с поглощением тепла. Блок испарителя устанавливается в корпус печки (блока системы вентиляции, отопления и кондиционирования).

    испаритель кондиционера лада

    Компрессор

    Сжимает рабочую среду — хладагент и поддерживает его движение по холодильному контуру. Располагается он на силовом агрегате под генератором.

    компрессор кондиционера лада

    Ресивер-осушитель

    это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора фреона, поступившего из конденсатора. Находится на конденсаторе.

    Датчик давления (ДД)

    Этот датчик установлен на трубопроводе высокого давления и посылает сигнал на выключение или включение компрессора при отклонении давления от рабочей величины.

    Датчик температуры воздуха салона (ДТВС)

    Из-за его расположения его также называют потолочный датчик температуры. Он следит за температурой воздуха в салоне автомобиля.

    Контроллер (САУКУ)

    Управление кондиционером выполняется с помощью контроллера системы автоматического управления климатической установкой (САУКУ), ДТВС, ДД и датчика температуры окружающей среды. САУКУ находится в салоне машины на центральной консоли панели приборов. Он может различаться в зависимости от модели автомобиля и его комплектации. САУКУ позволяет:

    • регулировать температуру воздуха в салоне;
    • управлять распределением потоками воздуха по салону;
    • регулировать скорости вентилятора печки, кондиционера.

    САУКУ автомобилей лада

    Не забывайте регулярно обслуживать кондиционер. В случае появления проблем в его работе, определить причину можно самому. Отзывы работе конденционера на LADA можно оставлять тут

    Ключевые слова: кондиционер лада гранта | кондиционер лада калина | кондиционер лада приора | кондиционер лада ларгус | кондиционер 4х4 | кондиционер лада веста | кондиционер lada xray | печка лада гранта | печка лада калина | печка лада приора | печка лада ларгус | печка 4х4 | печка лада веста | печка lada xray | кондиционер нива | печка нива | универсальная статья

    Поделиться в социальных сетях:

    Есть ли в вашем автомобиле кондиционер?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

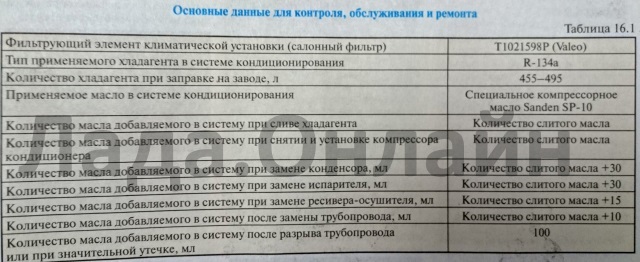

    1. Какой объём масла нужно заливать в компрессор кондиционера

      Нравится -2 Не нравится
      Жалоба
    2. Здравствуйте, мне нужна распиновка блока климат контроля на калину 2. блок имеет 32-ух контактный разъем.
      кто поможет мне найти? скиньте ссылку.)
      Нравится -1 Не нравится
      Жалоба
    3. Гость сергей
      Гость сергей
      21 мая 2019 11:51
      можно ли у вас купить терморегулирующий вентель на ладу калина 2
      Нравится +1 Не нравится
      Жалоба
    4. Гость Рустем,
      Скорее всего подойдет, т.к. они одинаковые у этих двух моделей. Вот из каталога запчастей Лада Калина 2, а все номера от Гранты:
      Жалоба
    5. Гость Рустем
      Гость Рустем
      11 ноября 2017 23:19
      Возможна ли установка болт он, кондиционера с калины 2, на гранту? Или же нужны какие нибудь переделки?
      Нравится 0 Не нравится
      Жалоба

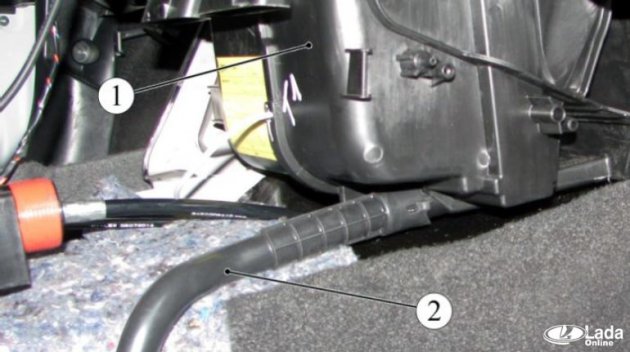

    6. Дмитрий, проверьте трубку слива конденсата
      трубку слива конденсата
      найдите ее под днищем и проверьте, возможно она забита
      Жалоба
    7. Дмитрий
      Дмитрий
      31 июля 2017 15:58
      Добрый день.
      Возможно ли нарушение в конструкции системы, при котором конденсат тек бы в салон?
      Нравится 0 Не нравится
      Жалоба
    8. Гость Евгений, вы можете позвонить дилеру и уточнить все по телефону.
      Жалоба
    9. Гость Евгений
      Гость Евгений
      16 июня 2017 15:42
      Я согласен заплатить за установку. Вот только где его ставят? В Брянске возможна?
      Нравится +1 Не нравится
      Жалоба
    10. Гость Евгений, можно, у дилера за дополнительную плату.
      Жалоба
    11. Гость Евгений
      Гость Евгений
      13 июня 2017 12:42
      А можно ли на Весту установить кондиционер? (Комплектация без кондиционера)
      Нравится +2 Не нравится
      Жалоба
    12. vespal, датчик салона на Весте есть, стоит внутри салонного зеркала, в нижней накладке. Номер детали 277209267R. А кондиционер работает только тогда, кога вам это нужно.
      Жалоба
    13. Где у Весты с климат-контролем находится датчик температуры салона? За зеркалом? Или их два? Или за зеркалом - это датчик солнечной радиации (ультрафиолета)? И как я пойму, если он вдруг неисправен?
      И ещё вопросик: при включённом режиме Авто, компрессор кондиционера всегда включён (если позволяют условия) или система включит его только при необходимости? Ведь если на улице +5, то в нём нет необходимости.
      Нравится -1 Не нравится
      Жалоба
    14. Информация по климатической системе Лада Веста


      Схема кондиционера всех автомобилей ЛАДА Гранта, Приора, Калина, Веста и XRAY:
      схема кондиционера ЛАДА
