На центральной консоли Весты располагается панель с несколькими кнопками (блокировка замков дверей, кнопка отключения ESC), остальные места не задействованы и на их месте заглушки. В ходе доработок автомобиля (установка радар-детектора, видеорегистратора, ПТФ и т.д.) может потребоваться установка дополнительных кнопок. А вы знаете, как вместо заглушек на панели сделать функциональные кнопки? Можно купить готовый комплект для установки, далее инструкция для тех, кто решил сэкономить.
Потребуется: тактовая кнопка для макетных плат под пайку 6х6, пружинка (диаметр 5 мм, длина 10 мм), болт М2 (длина 12 мм), термопистолет, паяльник.
Снимаем панель кнопок с центральной консоли Весты, аккуратно поддевая ее отверткой или пластиковой лопаткой (фиксаторы по всему периметру).

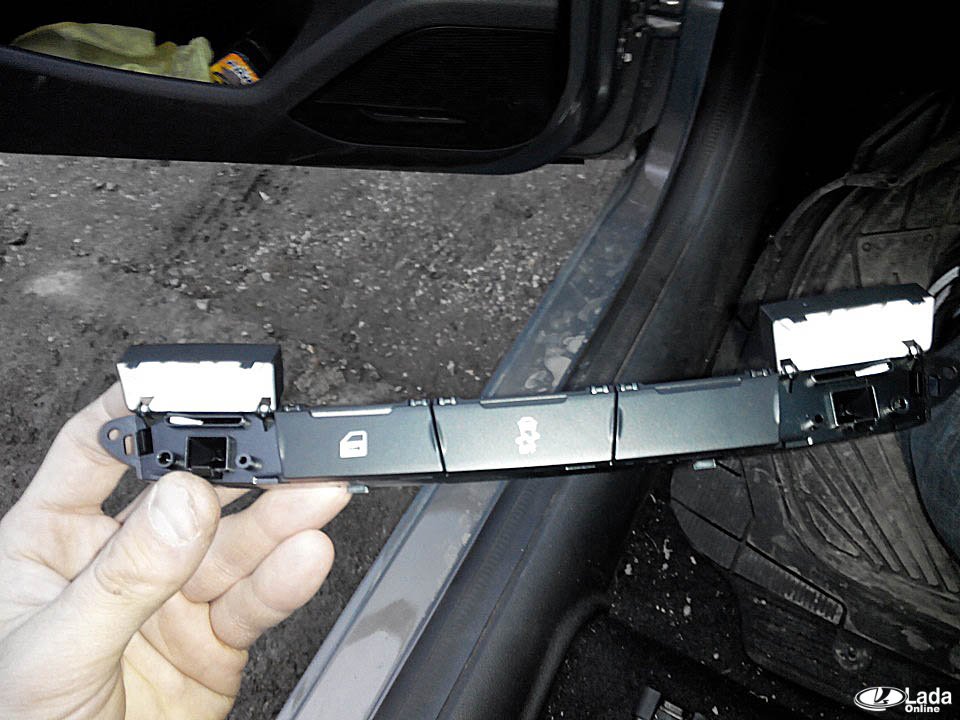

Все кнопки и заглушки имеют с одной стороны шарниры, а с другой защелки.
Чтобы разобрать панель кнопок потребуется вывернуть семь винтов крепления (с торца - 3 шт, по краям - 2 шт и под кнопками - 2шт.), и освободить фиксаторы по краям.

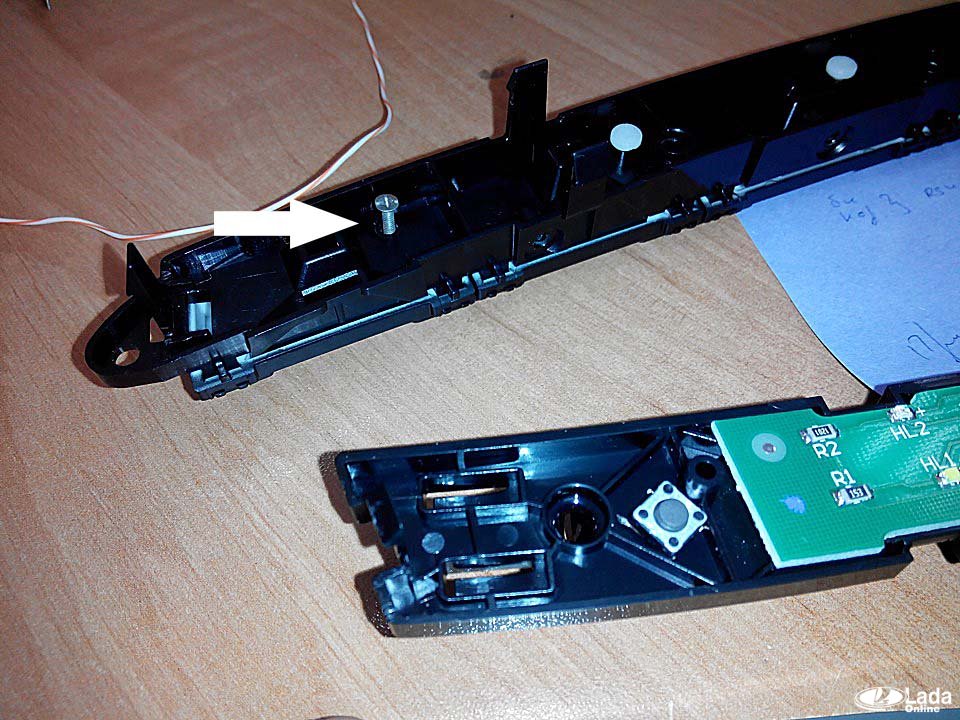

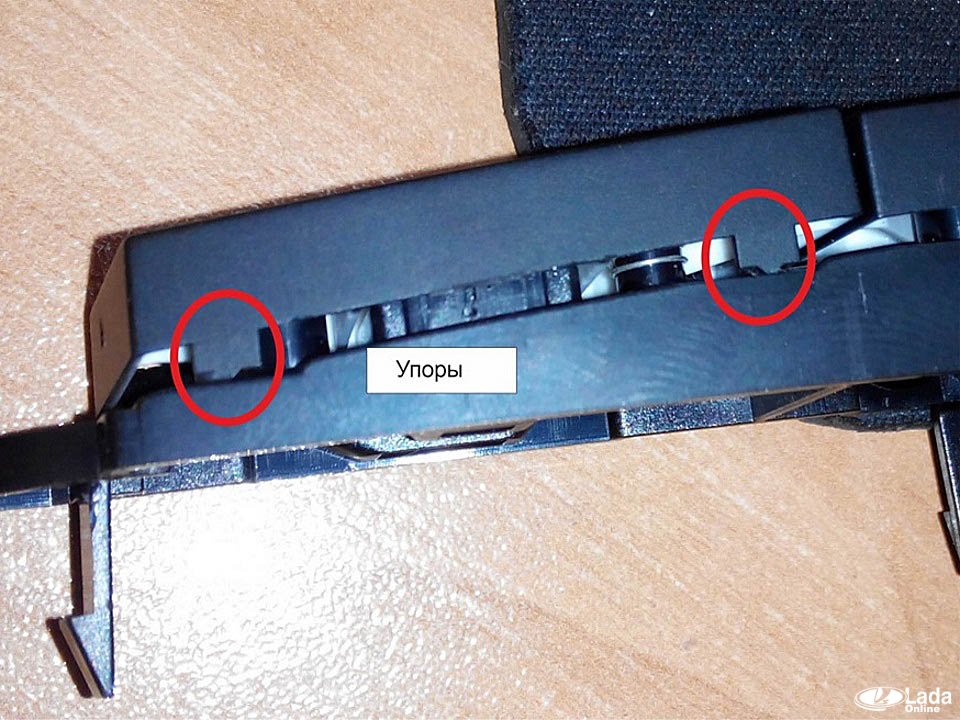

Чтобы у заглушек появился свободный ход, как у кнопки, следует откусить упоры, которые указаны на фото. Роль толкателя будет выполнять болт с пружинкой, который устанавливаем в панель следующим образом:

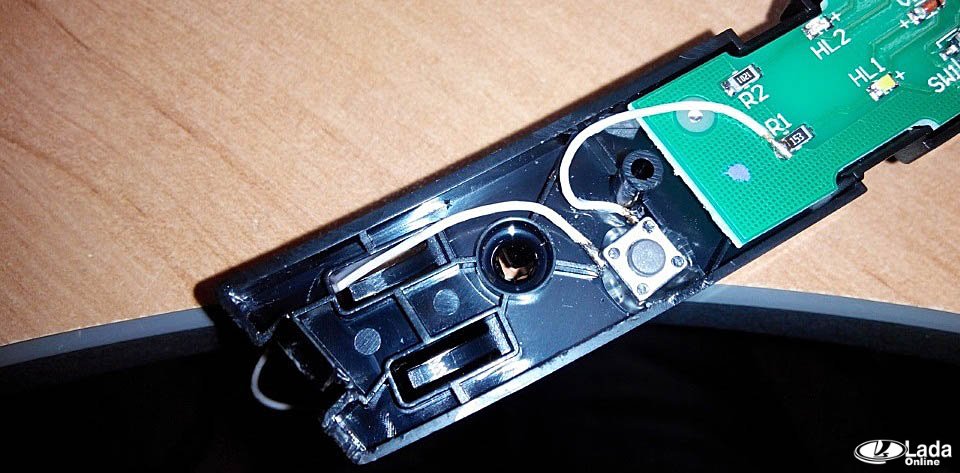

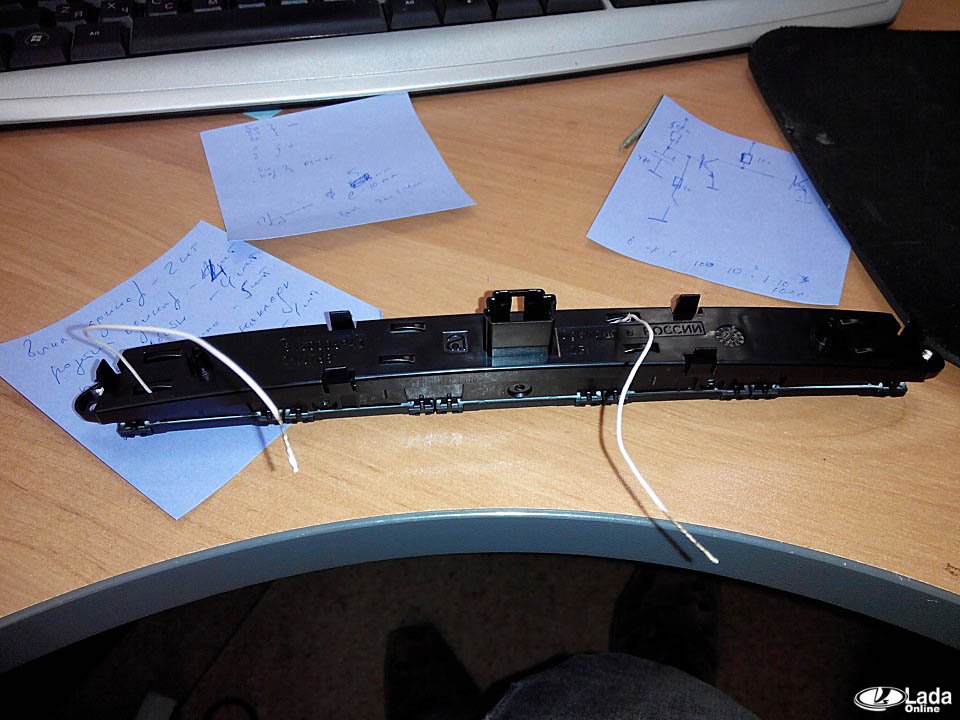

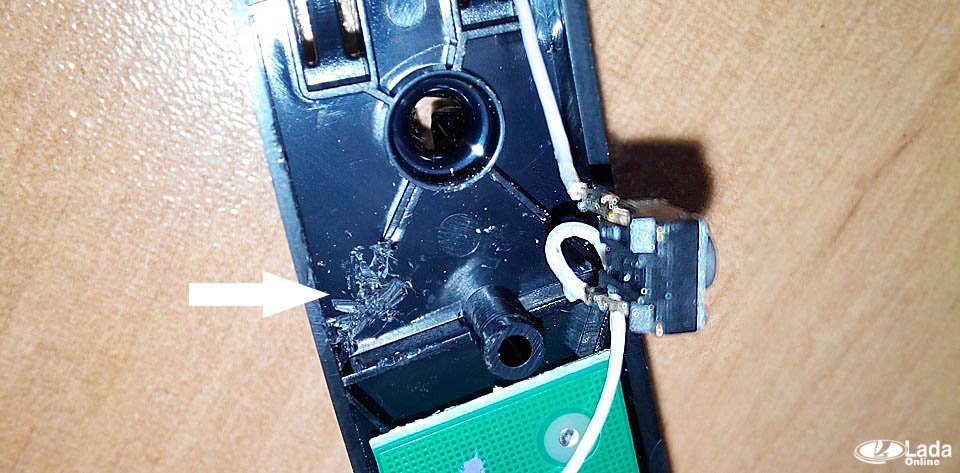

К тактовой кнопке припаиваем два провода и приклеиваем термопистолетом под заглушку, спиливая бортик. Один проводок припаиваем к «массе» на плате, а второй выводим наружу блока.

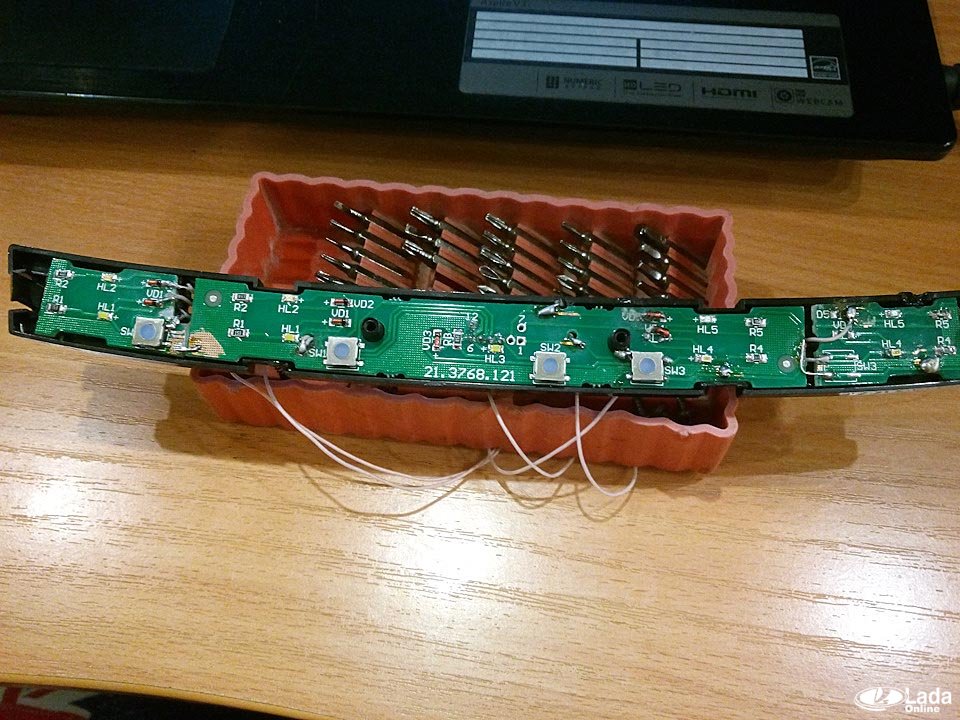

Если решите сделать кнопку ближе к центру, то для тактовой кнопки на плате есть специальное место. Припаиваем ее прямо на контакты, а провода подключаем аналогичным образом (один на массу к плате, другой наружу).

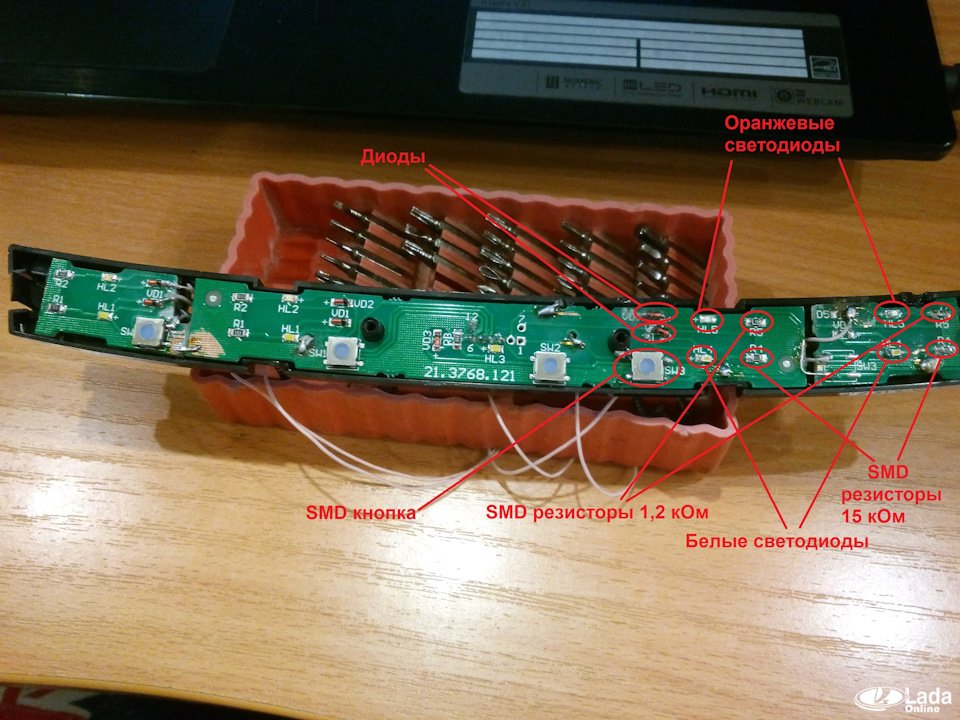

Если нужна подсветка, тогда потребуются SMD-светодиоды и резисторы на 15 кОм и 1,2 кОм. Размещаем их рядом с кнопкой, как на фото:

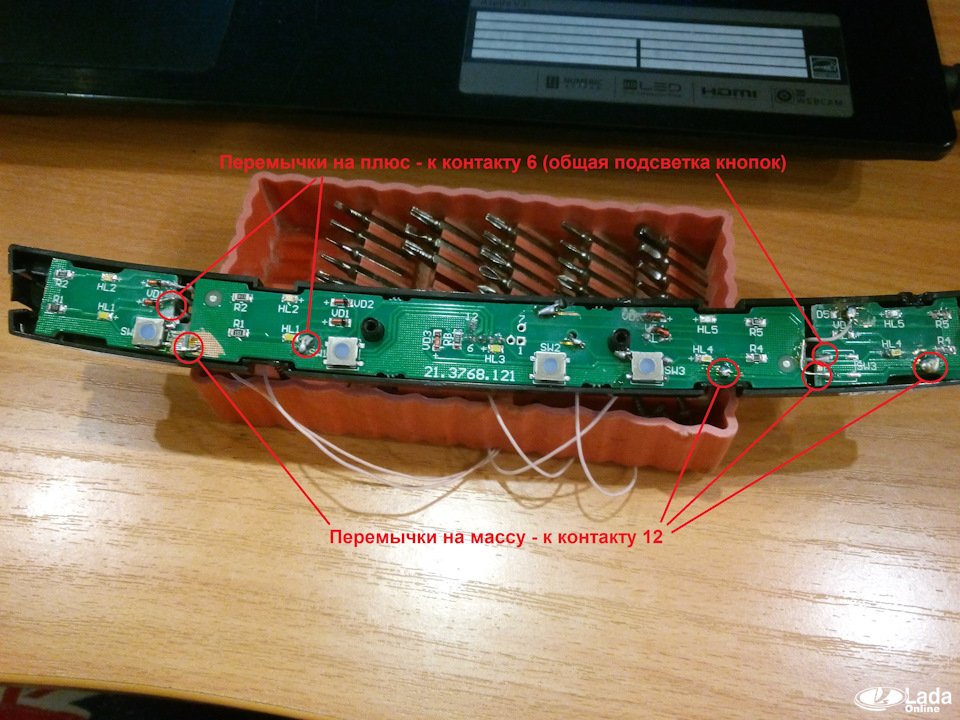

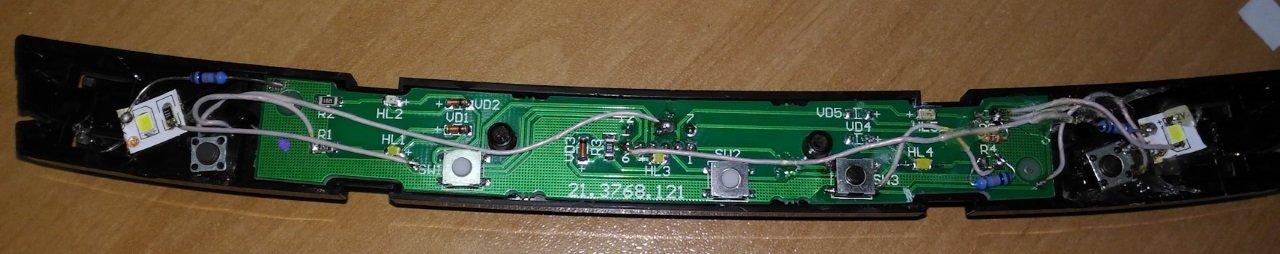

Также части еще одного блока кнопок (артикул 8450006943) можно использовать для изготовления дополнительных кнопок по краям. Схема подключения и результат на фото:
Осуществляем сборку в обратном порядке. Чтобы не забыть, что означает новая кнопка можно заказать лазерную гравировку или использовать наклейки.
Штатные кнопки на центральной консоли Весты не имеют фиксации и замыкают провода на массу. Чтобы задействовать их в работе противотуманных фар или любого другого оборудования следует использовать реле, например, задних противотуманых фар (ЗПТФ), артикул 23.3777.
№ контакта | Функция | Подключение |
---|---|---|
1 | Рабочий контакт реле (вход) (+) | Постоянные +12В через предохранитель 10А |
2 | Разрешающий сигнал (+) | +12 В от зажигания (или соединить с №1, чтобы кнопка работала всегда) |
3 | Общий масса (-) | Провод от кузова |
4 | Рабочий контакт реле (выход «+» на нагрузку) | Выход +12В |
5 | Управляющий сигнал «вкл/выкл» (-) | «Масса» от нефиксируемой кнопки. Кнопка ставится в разрыв провода (см. схему) |
6 | Разрешающий сигнал (+) | Не задействован |
Назначение кнопок может быть каким угодно, например, включение/отключение ПТФ, обогрева лобового стекла, регистратора/радар-детектора или индикацией низкого уровня омывающей жидкости.
Фото: бортовой журнал Phantom70, Raiven-Tumen и Phantom70
