Из чего сделана светодиодная фара Lada Vesta NG

15 мая 2024 Лада.Онлайн 10 535 4

Lada Vesta NG (новое поколение) первая из моделей LADA получила светодиодные фары. Автолюбители разобрали блок-фару и выяснили, из каких комплектующих она собрана.

Разборку LED фары Vesta NG выполнил DeHb. Свои наблюдения он опубликовал в виде отчета.

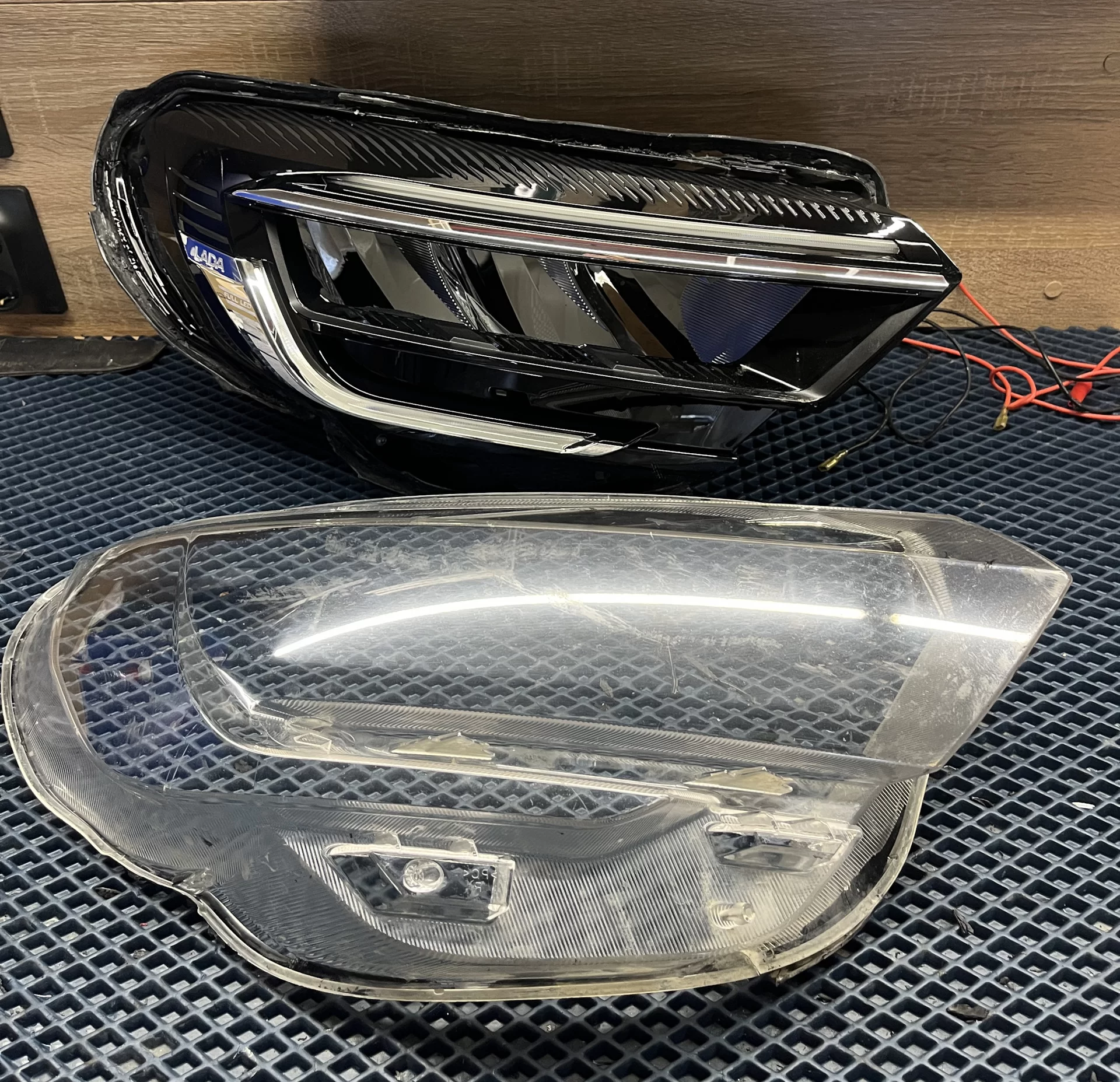

Разобрать фару не так просто.

Корпус нормальный мягкий полипропилен, а вот герметик что-то типа графитосодержащего — он ломкий и хрупкий, достаточно твёрдый, поэтому вскрывать фару немного сложновато, но дополнительную сложность доставляет декоративная маска, которая крепится к корпусу фары снизу, а сверху заведена в паз в который нанесён герметик.

пишет автор.

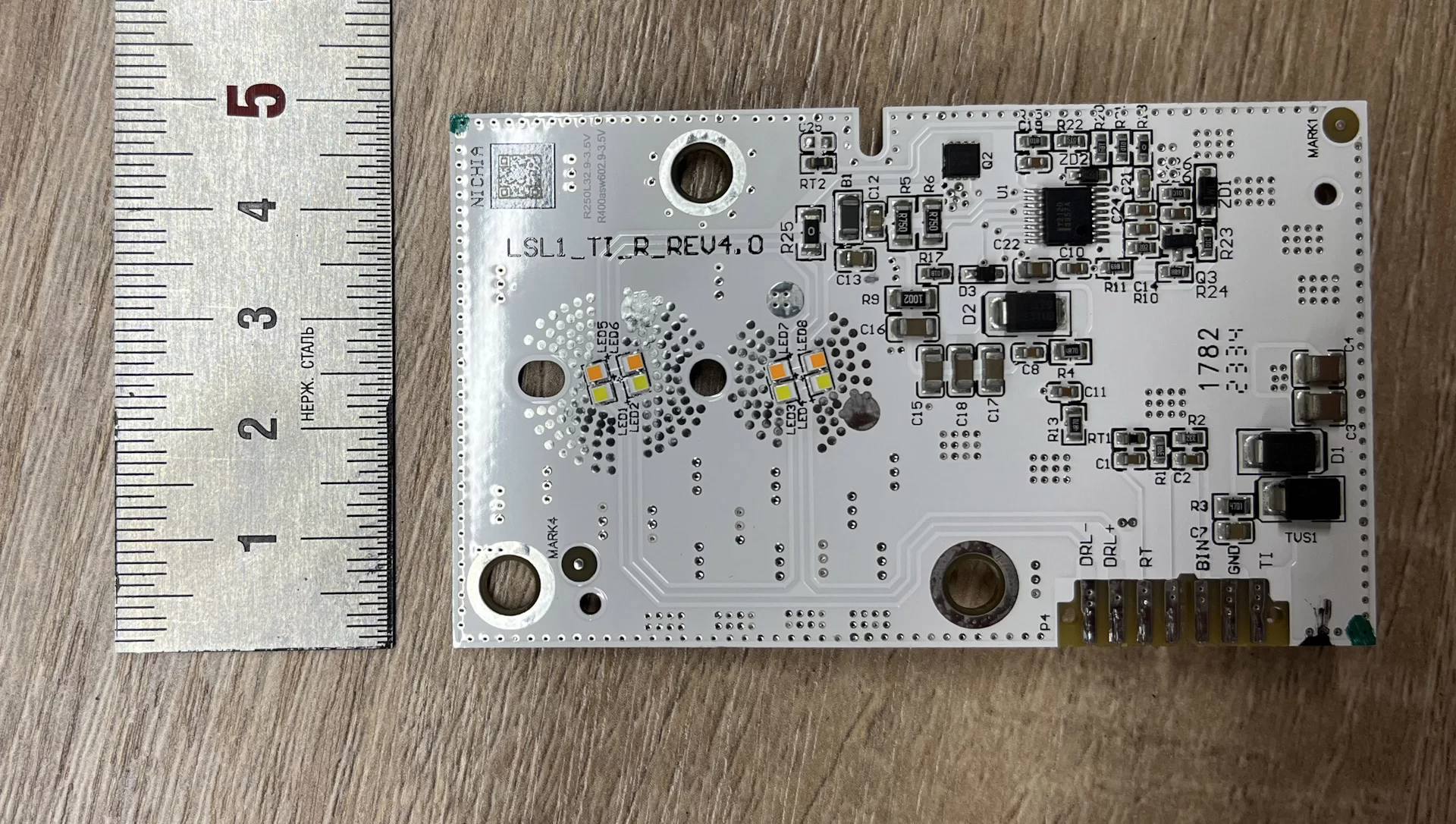

Плата поворотника и ДХО:

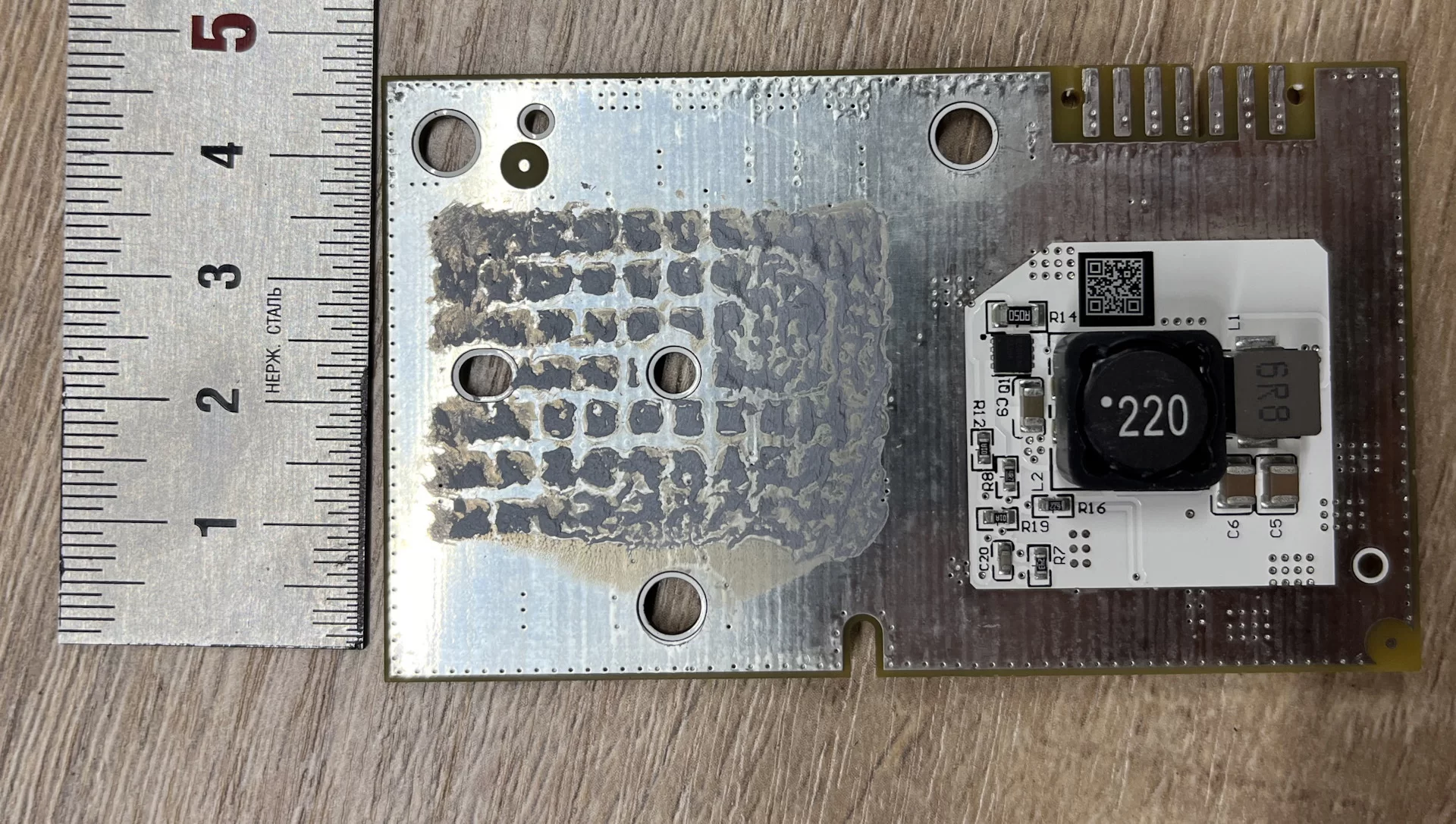

Сзади располагается драйвер чипов поворотника. Зазор между светодиодами и трубками составляет 1,5мм, что достаточно много и здесь вряд ли будет встречаться поджарка торца световода, чем болеют многие другие автомобили.

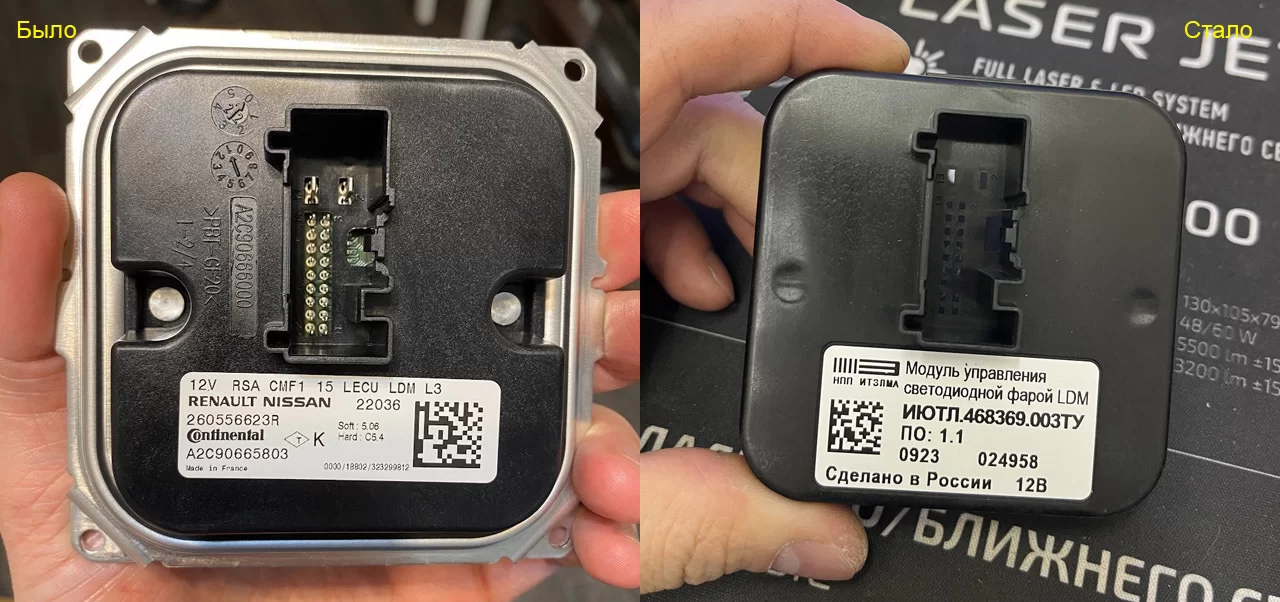

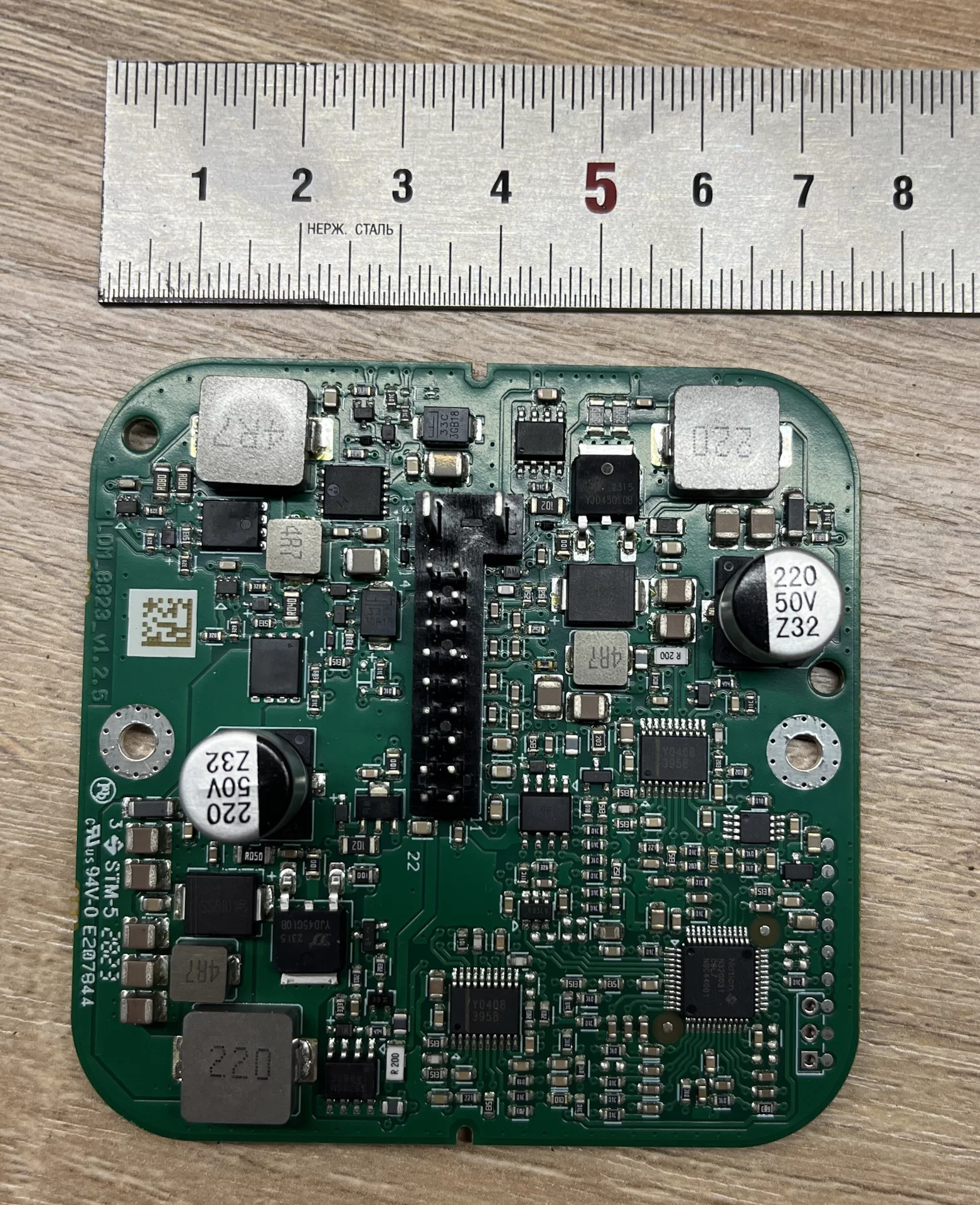

Основной драйвер фары ИЮТЛ.468369.003ТУ:

Он управляет ближним светом, дальним, ДХО и режимом габарита, а так же ведет контроль работы и сообщает об этом обратно автомобилю. Изначально этот блок был сделан во Франции, теперь же его производит ИТЭЛМА (Россия):

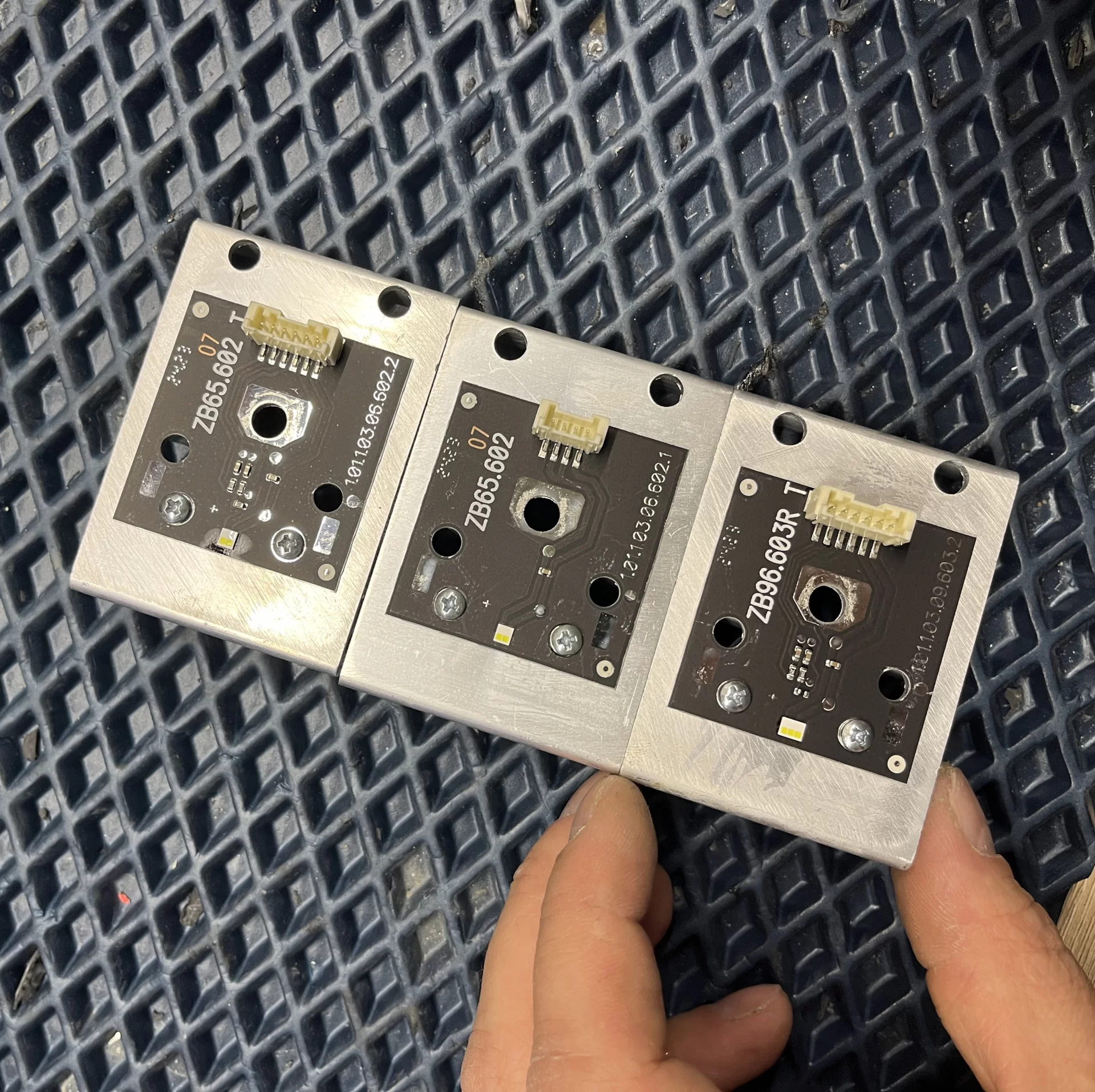

Светодиодные модули ближнего и дальнего света:

На них располагаются очень маленькие чипы, в ближнем свете это двухсекционные чипы, в дальнем — трёхсекционный чип. Сам модуль по конструктиву также выполнен с сильным углом атаки как и вся фара.

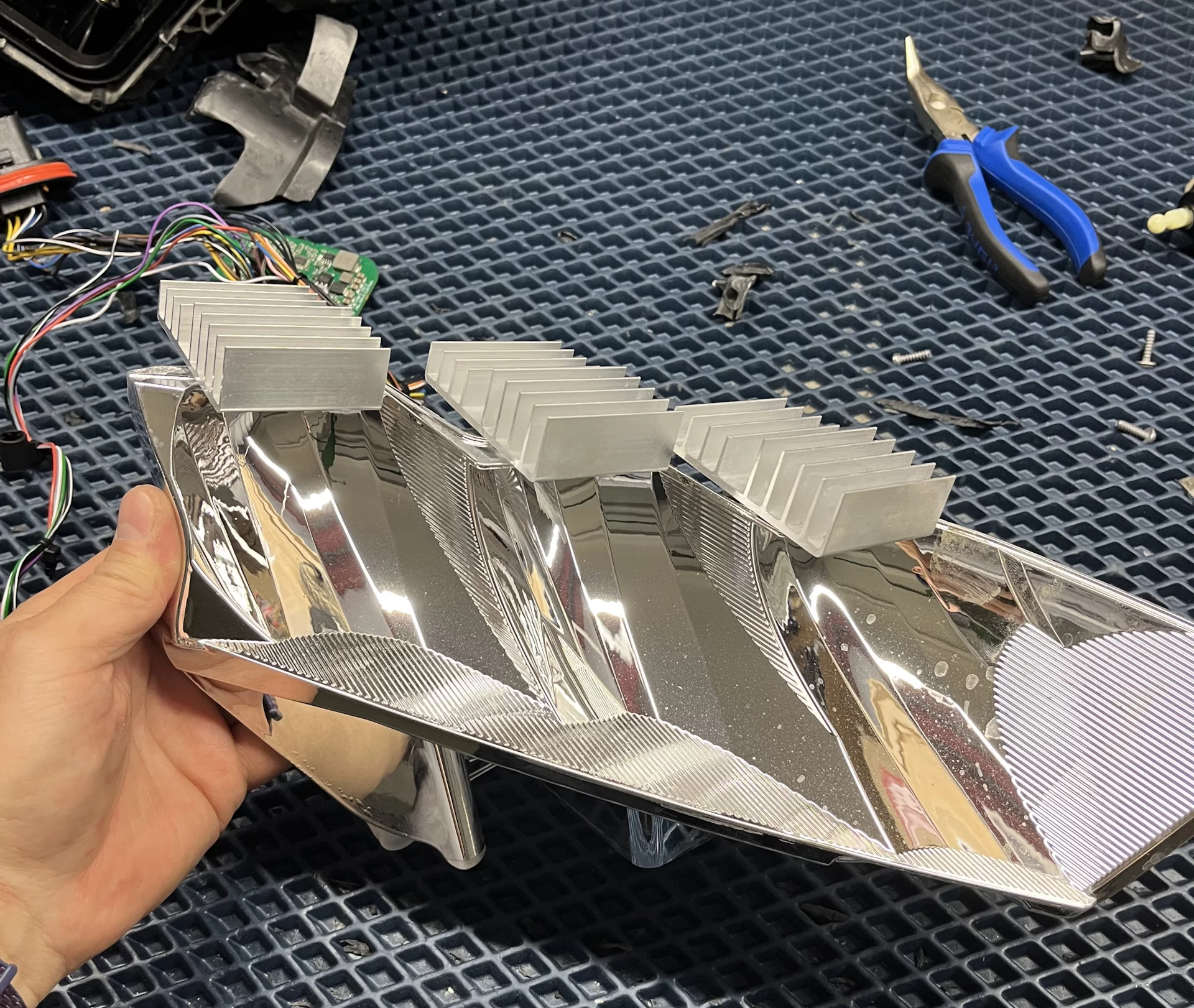

Светодиодный модуль с отражателями в сборе:

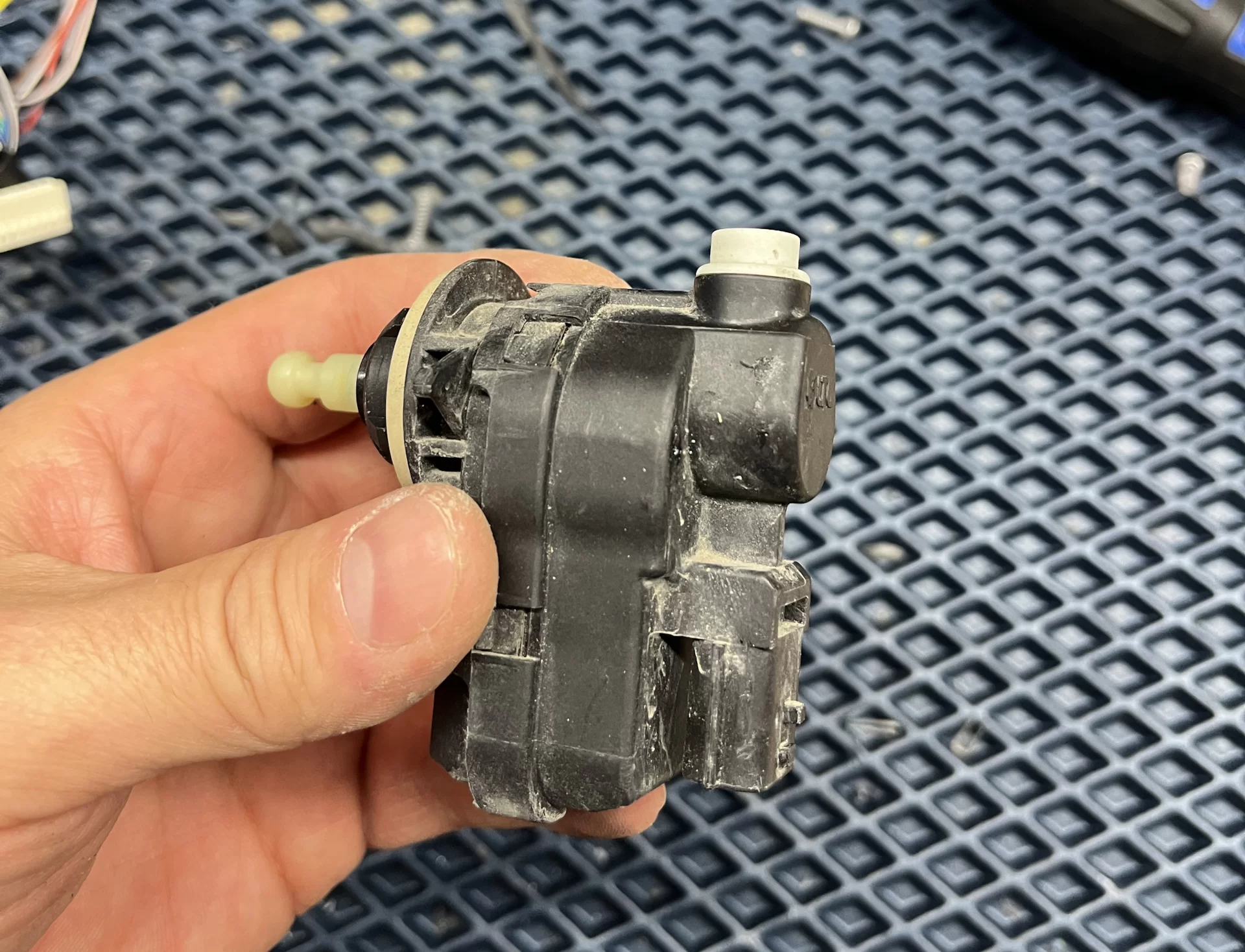

Корректор:

Он уже привычный и подобный применяется на множестве автомобилей.

Потребление источников света:

Ближний — 16Вт
Ближний + дальний — 28Вт
Поворотник — 11Вт
ДХО — 11Вт

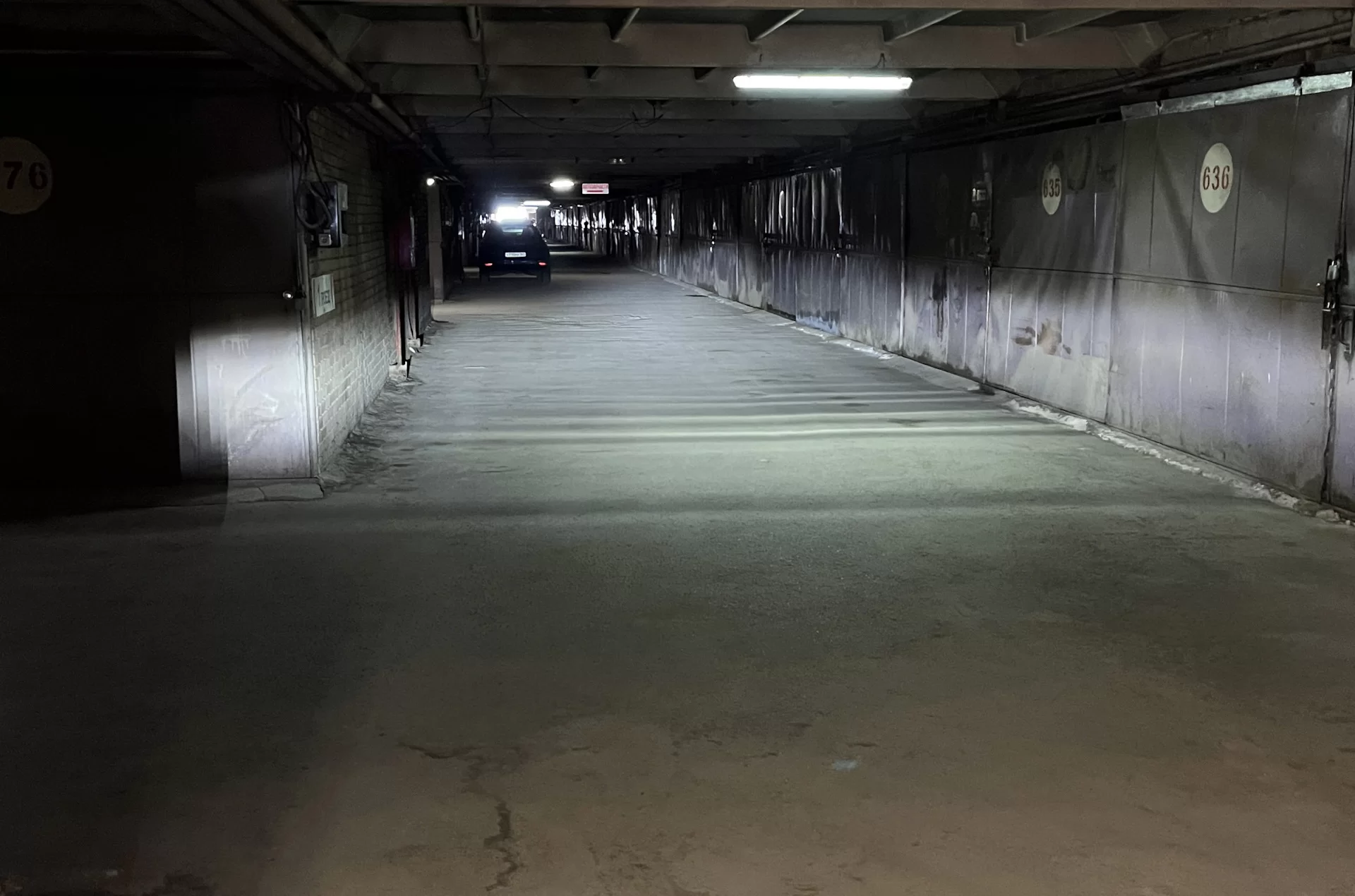

LED и галоген

Таким образом ближний свет светит ровно на уровне галогена и выигрывает только лишь за счёт другой спектральной составляющей — более контрастным светом. По сравнению с галогеном я вижу преимущество только в более широком светораспределении, по основной яркости всё же паритет.

пишет автор.

Более подробно о деталях LED фары Vesta NG рассказывается в этом видео:

Где купить? В нашем интернет-магазине (категория Фары для Vesta NG).
