Жгут подсветки вещевого ящика (своими руками) на Lada Vesta NG
06 июня 2024 939 0

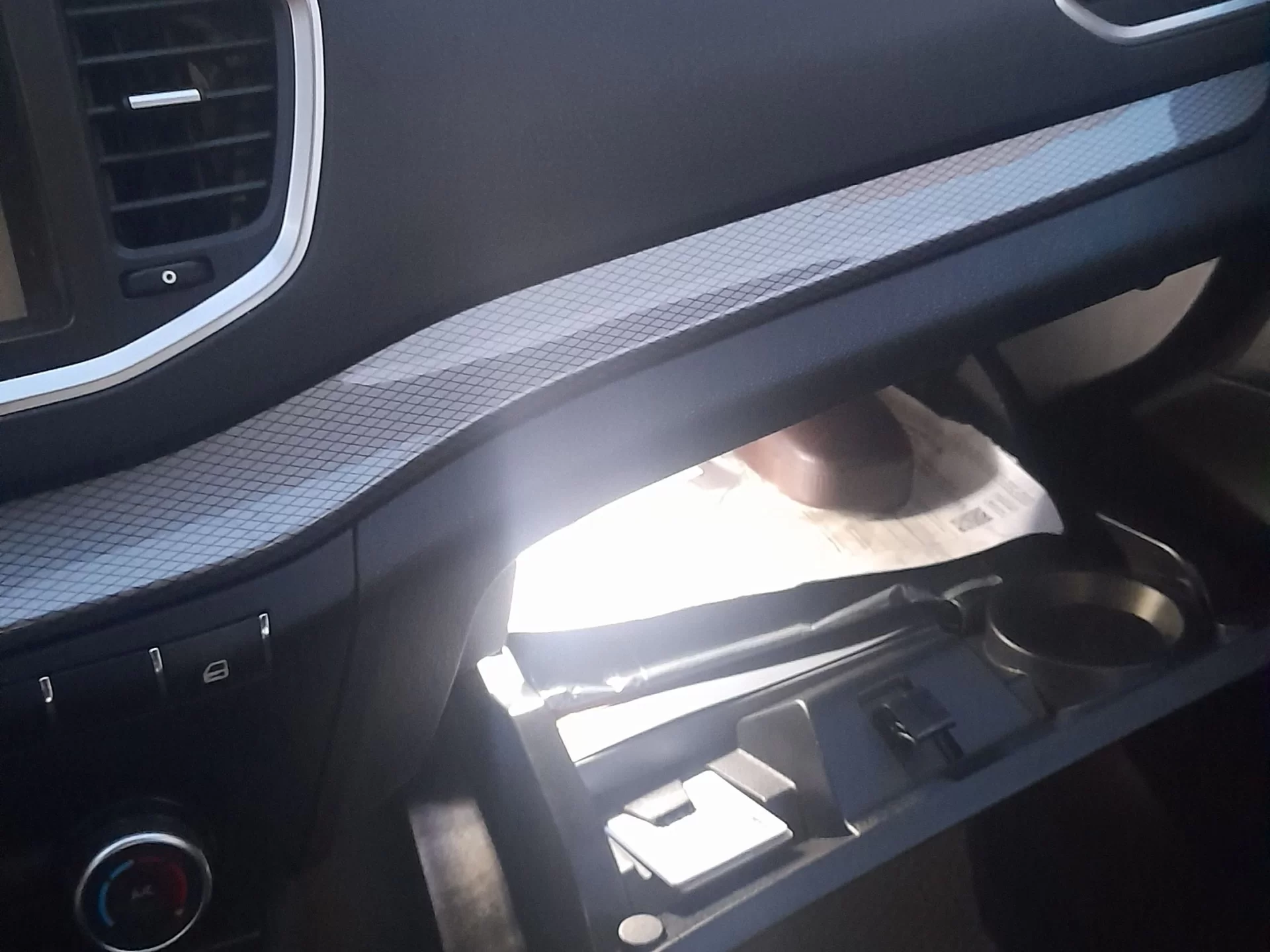

01.06.2024. Lada Vesta NG (Лада Веста GFL11-25L-21-Life декабрь 2023). Пробег 6 650 км — уже, наверное, ни для кого не секрет, что на автомобиле Лада Веста NG отсутствует подсветка не только багажника, но и бардачка. С багажником, лично для меня, ещё более-менее можно и обойтись без подсветки (хотя плафон я приобрёл и установил всё-равно😏), но отсутствие подсветки в вещевом ящике — вызывал иногда (особенно в тёмное время суток) огромный дискомфорт. С багажником всё просто, подсоединил плафон к разъёму и всё работает при открытии крышки багажника.

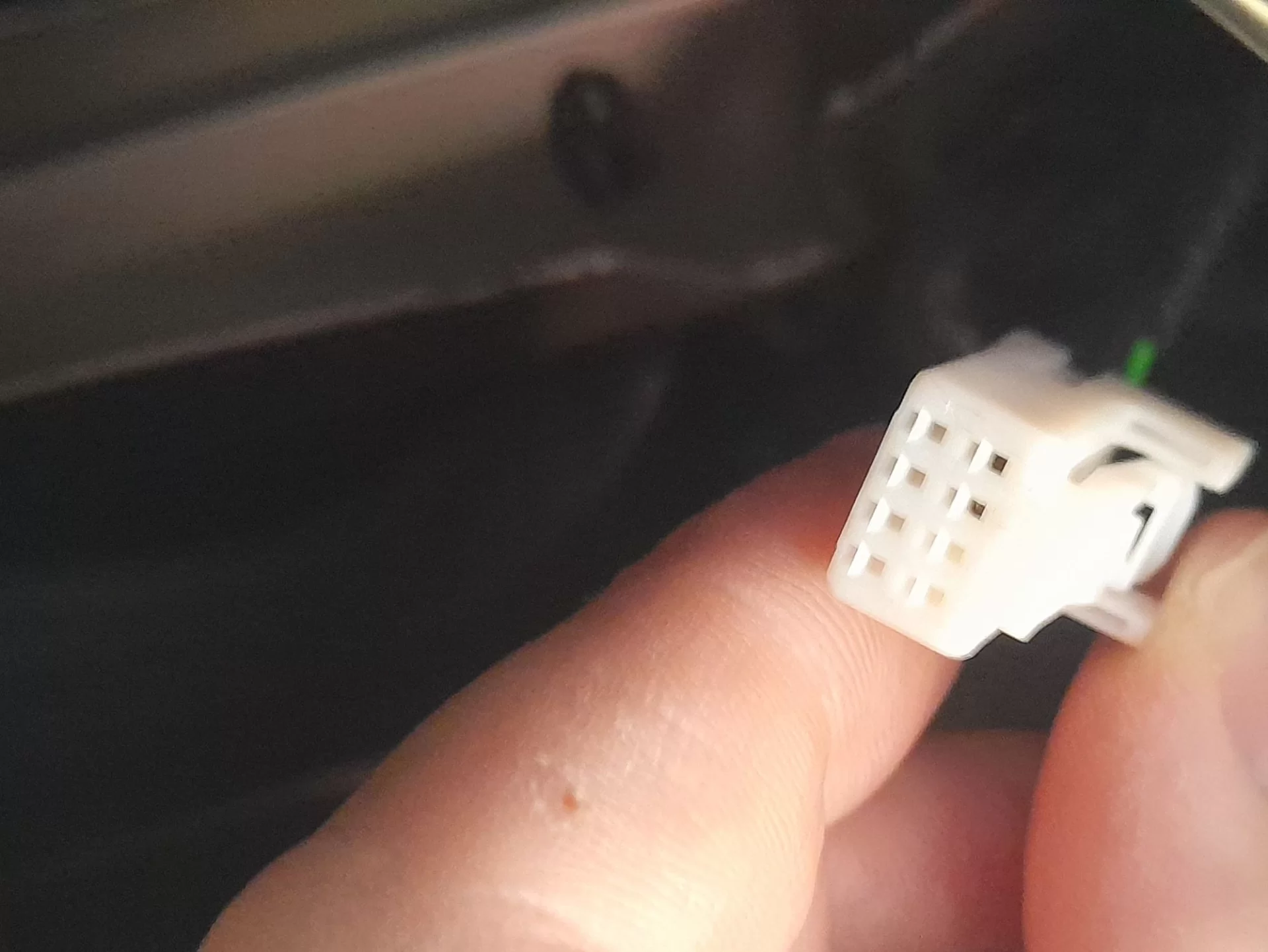

Но вот с бардачком всё сложнее — электрическая колодка (разъем) с проводами присутствует внутри над вещевым ящиком (примотан маделином к другой проводке). Напряжением 12 Вольт тоже на ней присутствует постоянно. Но есть одно "НО" — отсутствует "продолжение" электрической проводки с переходниками для подключения выключателя и плафона освещения. Но удивление от отсутствия освещения в бардачке проходит, когда наблюдаешь следующую картину. На эти 2 проводочка для освещения бардачка, инженеры (или автоэлектрики) АвтоВАЗа подсоединили 8-контактную колодку (8-pin разъём). Для чего так сделано — для меня загадка, ведь используются всего 2 контакта (ну как бы логично для + (плюс) и — (минус) на подсветку) из 8 имеющихся в разъёме, для чего оставшиеся свободные пустые 6 контактов — не понятно🙄. Из-за этого и получается весь основной "геморрой" с подключением освещения вещевого ящика в Lada Vesta NG.
То есть получается с этими (странными идеями) разъёмами — АвтоВАЗ сам себя загнал в тупик🤔, АвтоВАЗ стреляет себе в ногу — не логичными решениями, поставив подороже разъёмы, где они нафиг не нужны, а там где они в следующий раз действительно потребуются, то Авто ВАЗ скажет: извините, 8-пин разъемы закончились, во всём виноваты санкций. Хочется посмотреть им в лицо и спросить: какова была цель — всего на 2 (два) 12-вольтных электропровода поставить 8-контактный разъем (колодку). И что это за "умные" технически грамотные люди, которые додумались до таких решений с электрикой в автомобиле, но главное — это с какой целью?
И так, продолжим… Посмотрев цены на "косу" проводки для подсветки вещевого ящика, она была в районе 2000-3000 рублей, было принято решение всё самому собрать, заказав всё необходимое на али-бабе (aliexpress), ягодке (wildberries) и автодоке (autodoc)🙂.
Как снимать бардачок описывать не буду — информации полно в интернете. Просто опишу, что я заказал и во что мне это всё обошлось, по цене, на май-июнь 2024 года. Начну по-порядку, от самого дорогого к более дешёвым с ссылками на товар. Я лично рекомендую прежде чем заказать товар обязательно искать товар на разных маркетплейсах, так как можно очень не плохо сэкономить как на цене товара, так и на доставке (у некоторых продавцов есть доставка бесплатная).

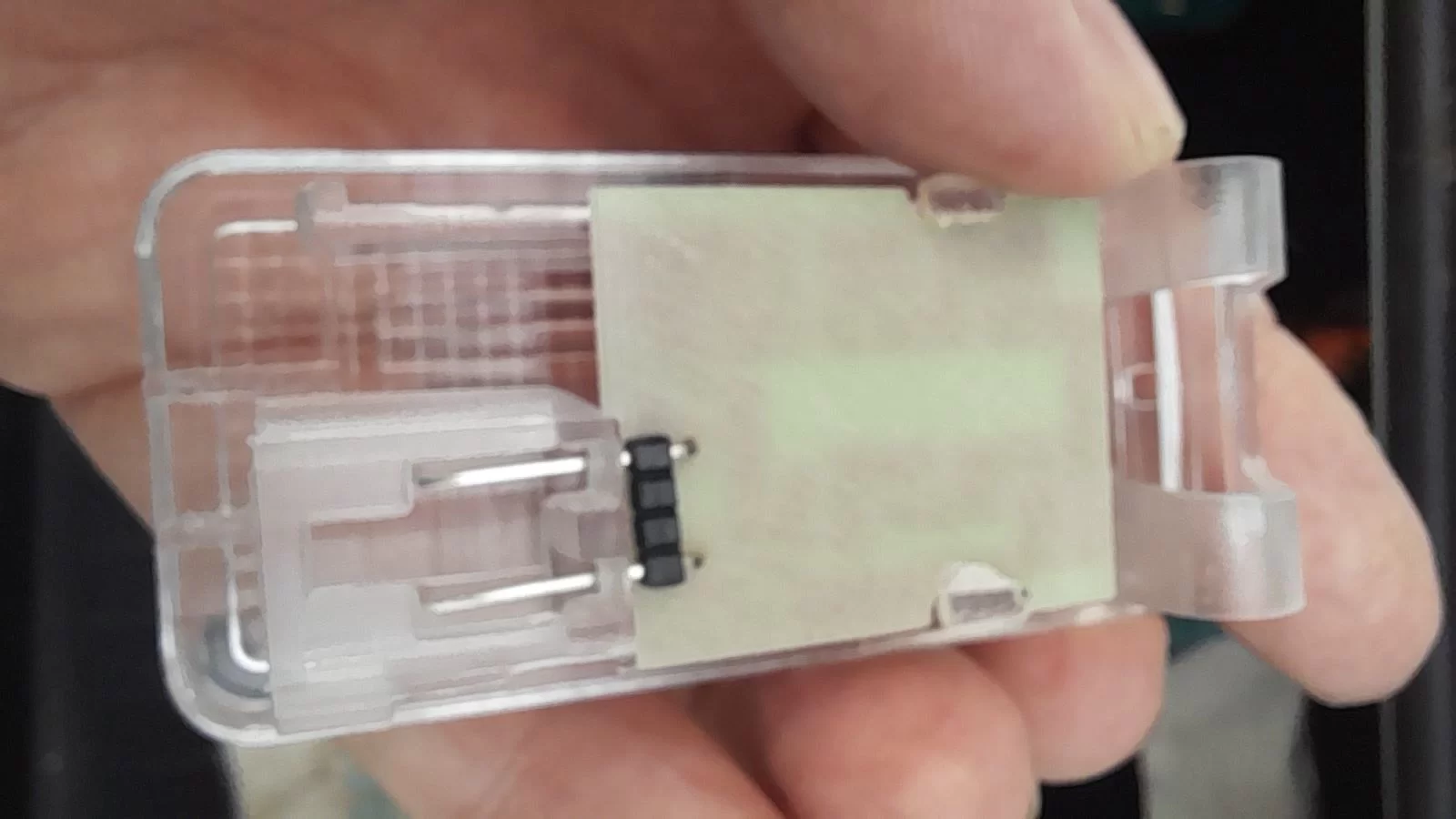

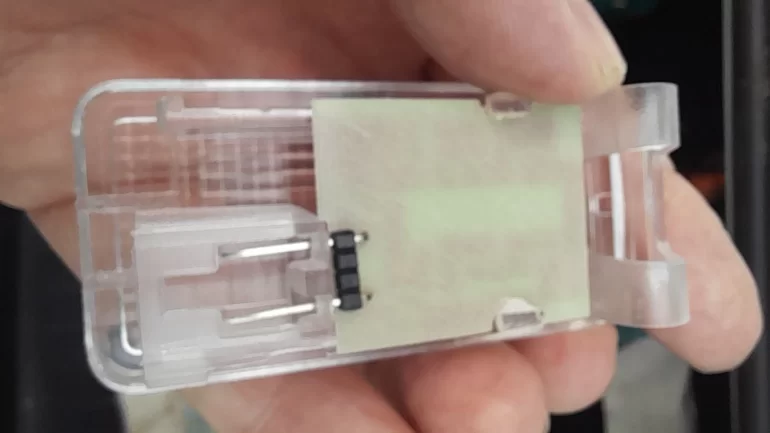

1) Светодиодный плафон бардачка, багажника — Веста, Хрей, Ларгус.
Заказывал на wildberries за 521 руб. в начале мая 2024 г. Но не искал на тот момент по-дешевле, хотя можно было найти.

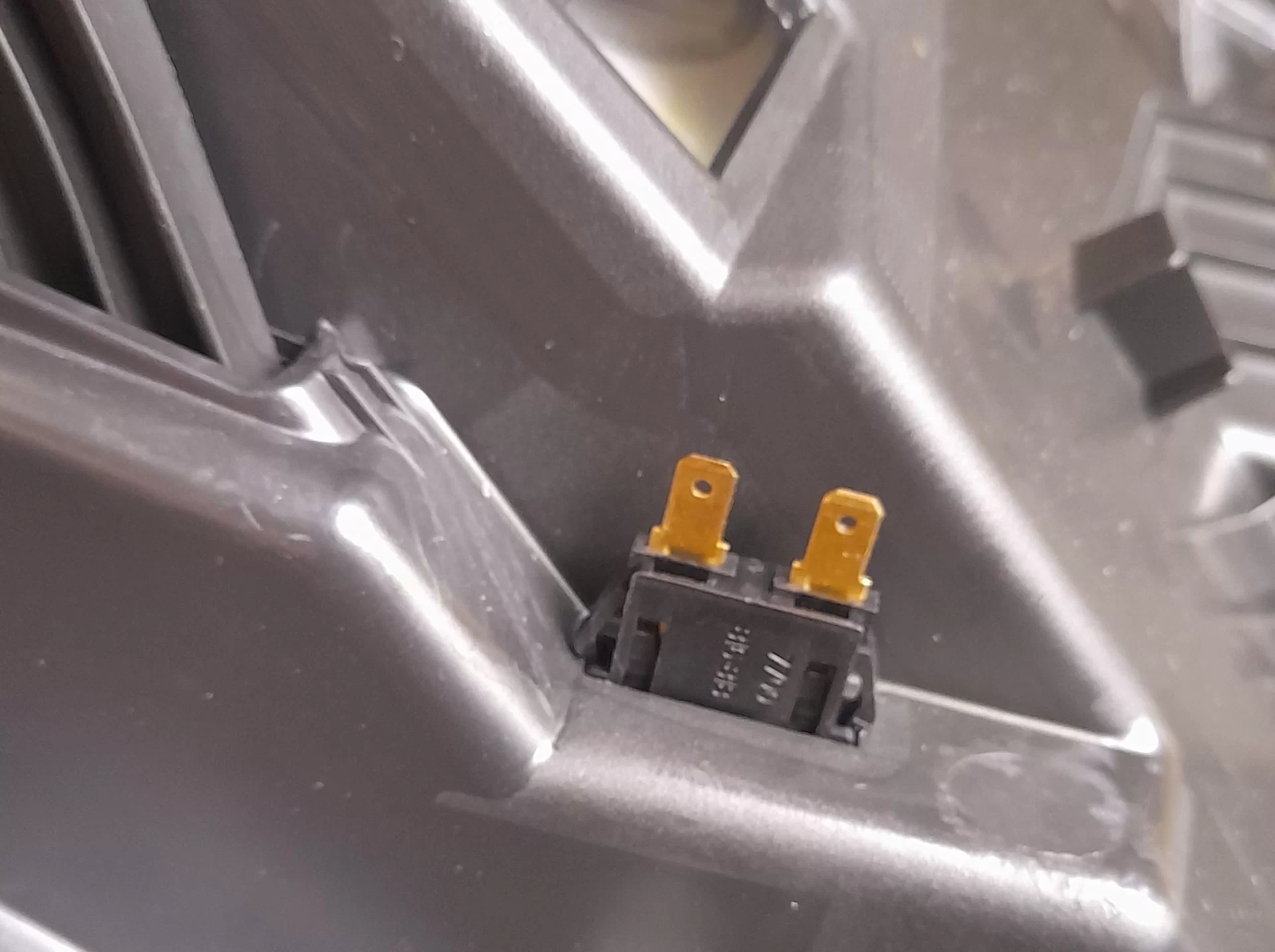

2) Выключатель освещения вещевого ящика RENAULT 7700816818.
Заказывал на autodoc за 116 руб. в конце апреля 2024 г. Дешевле, наверное, нигде не найдёте.

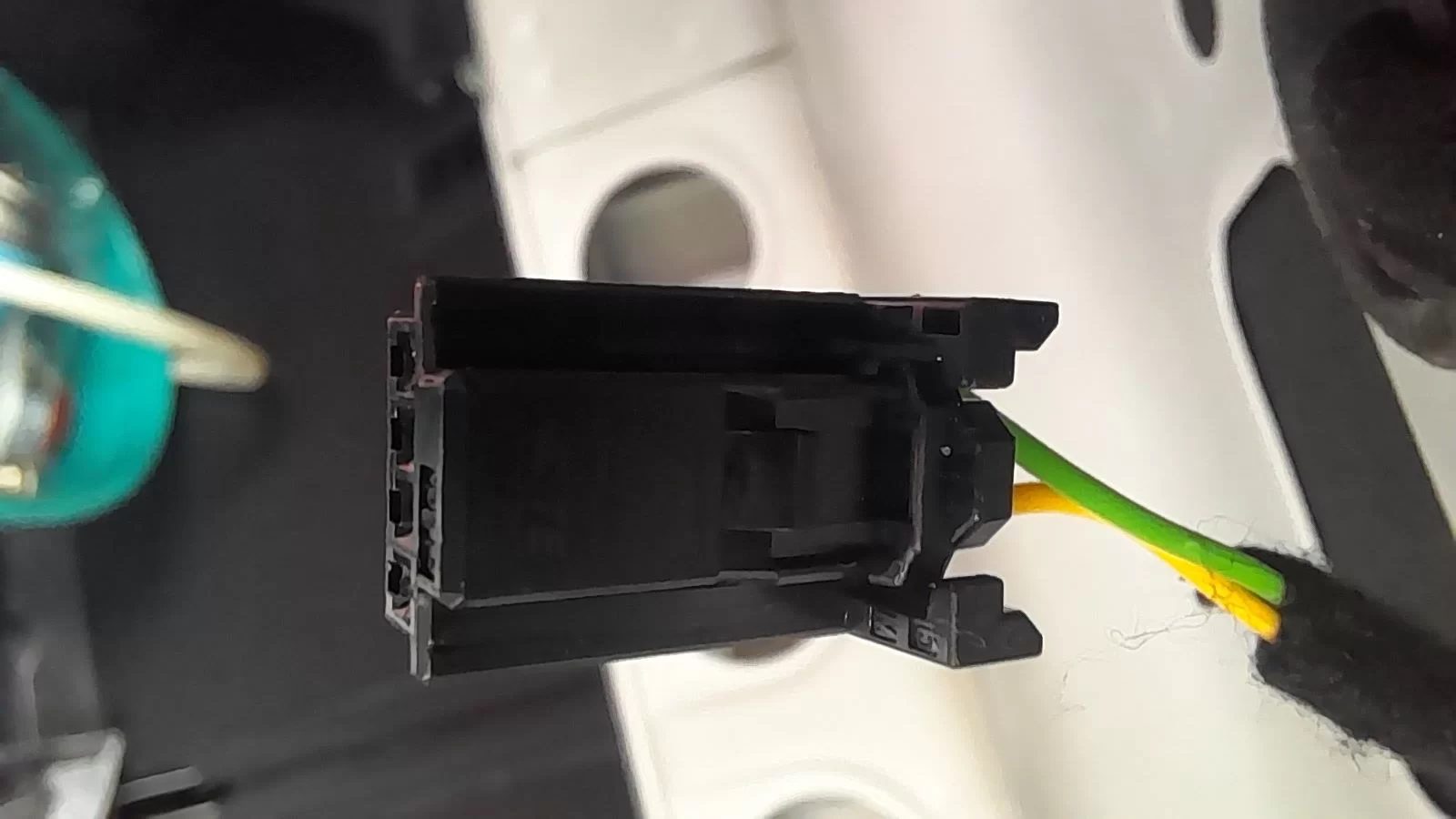

3) 4-контактная колодка (4-pin разъём) для подсоединения плафона.
Заказывал на aliexpress за 47 руб. в конце мая 2024 г. Но вместе с доставкой вышло 95 руб.
4) 8-контактная колодка (8-pin разъём) для подсоединения к заводской проводке АвтоВАЗа.
Заказывал на aliexpress за 57 руб. в конце мая 2024 г. Доставка была бесплатной🤔.

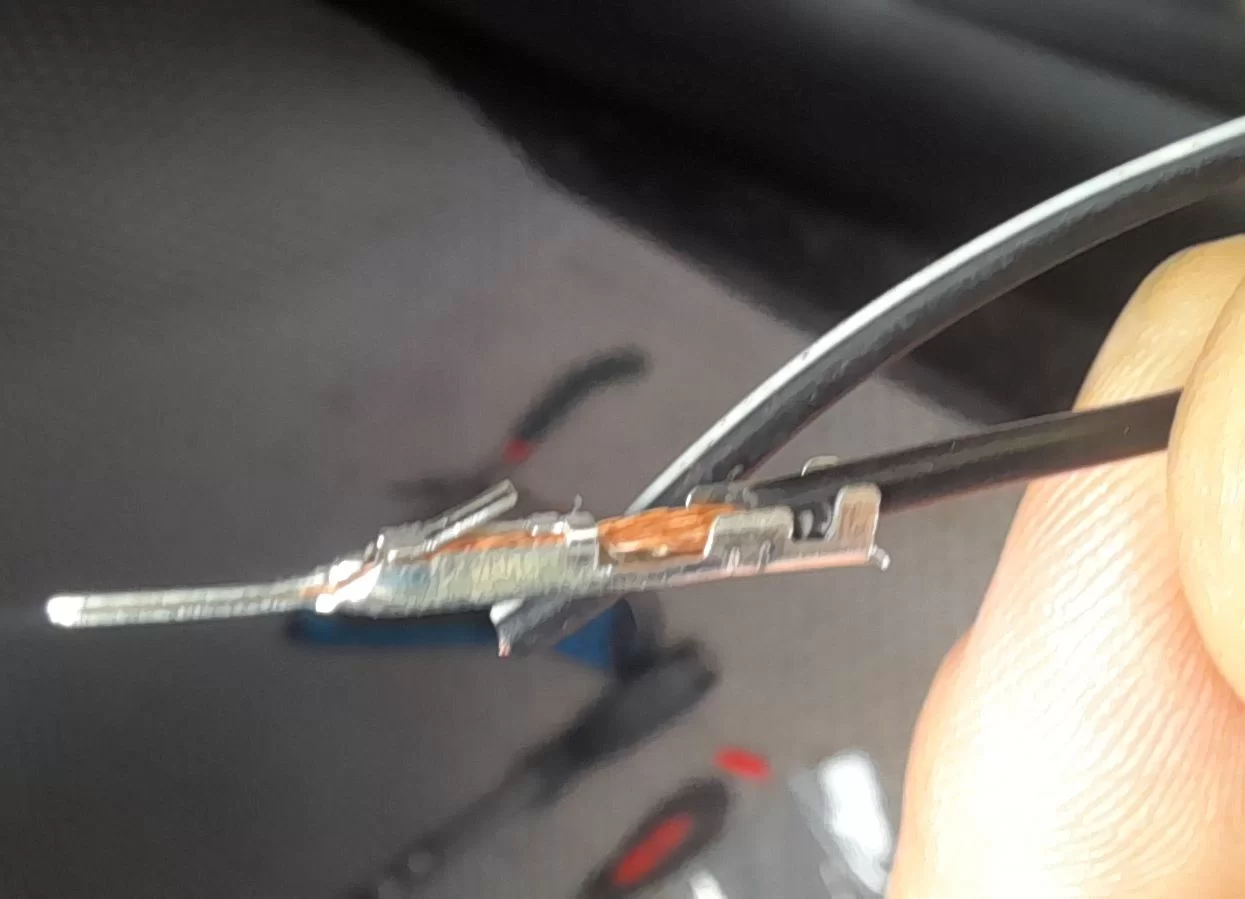

5) Контакты "папа-мама", нужны "мамы" 2 штуки для выключателя освещения бардачка.
Купил в магазине "Электросвет" — 8 руб. за 2шт. (или 4 руб. за 2 шт. — точно не помню😁)

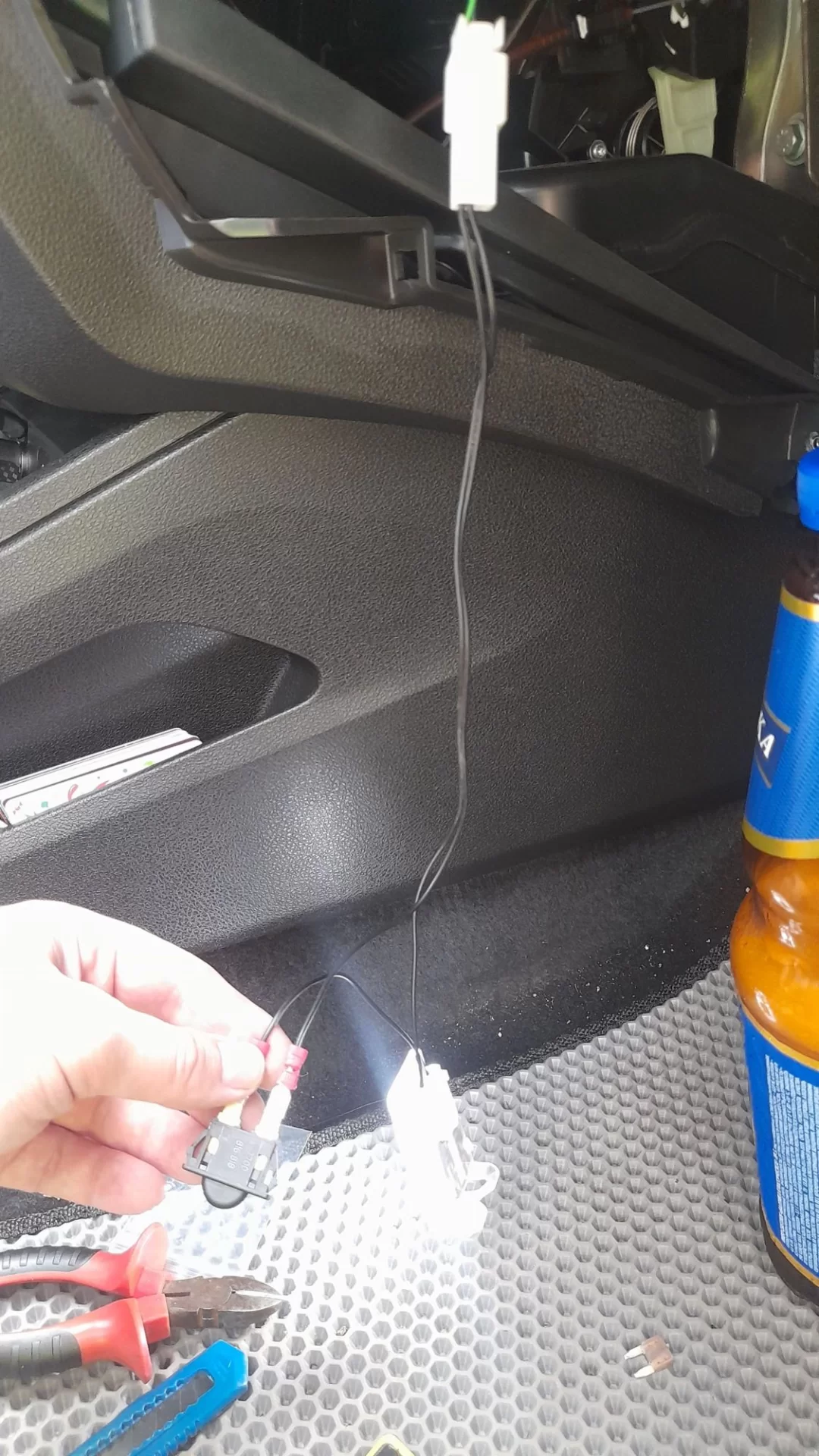

Провода нашел в гараже (в своём😁) и маделином проводку пока не обматывал, но вроде бы и так всё тихо, не гремит🙂
И чуть не забыл… обязательно, перед всеми этими "манипуляциями", вытащите предохранитель №26 из блока предохранителей который слева под рулём , он на 5 Ампер. Я случайно коротнул и он перегорел, а отвечает за освещение в салоне.
Итого стоимость: 521+116+95+57+8 = 797 руб. Без учёта затрат на предохранитель и пиво😎.
