    Схема и распиновка щитка приборов Нивы 4х4 (ВАЗ 2121, 2131)

     13 апреля 2016  Лада.Онлайн    264 200    4

    Схема и распиновка щитка приборов Нивы 4х4 (ВАЗ 2121, 2131)

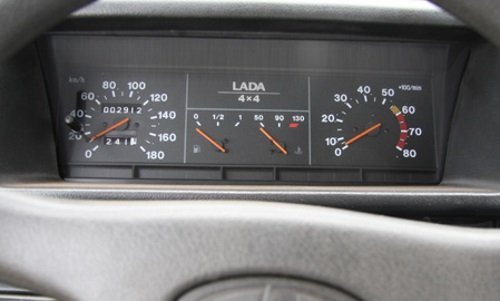

    В зависимости от года выпуска на отечественный внедорожник устанавливались различные виды панели приборов. Примерно до 1998 года Нивы 4х4 комплектовались комбинациями приборов производства Венгрии, а после ООО "Автоприбор" (владимирская и подольская). Рассмотрим особенности этих панелей на схемах.

    Распиновка щитка приборов ВАЗ 2121

    № штекера

    Адрес штекера



    Колодка X1 (красного или оранжевого цвета)

    Колодка Х2 (белого или другого цвета, кроме красного/оранжевого)

    1.

    2.

    К клемме "15" выключателя зажигания

    Контрольная лампа дальнего света

    3.

    Низковольтный вход тахометра

    К габ. освешению (контрольная лампа)

    4.

    К регулятору освещения приборов

    К клемме "15" замка зажигания

    5.

    Высоковольтный вход тахометра

    К выключателю аварийной сигнализации

    6.

    Корпус (масса)

    К выходу "D" генератора

    7.

    К клемме "50" замка зажигания (стартер)

    8.

    К выключателю контрольной лампы стояночного тормоза

    Контрольная лампа противотуманных фонарей

    9.

    Контрольная лампа обогрева заднего стекла

    10.

    К лампе резерва топлива

    Check Engine

    11.

    К датчику блокировки дифференциала

    К датчику уровня топлива

    12.

    К датчику аварийного давления масла

    Check Engine

    13.

    К датчику уровня тормозной жидкости

    К датчику температуры охлаждающей жидкости

    Схемы панели приборов Нивы 4х4

    Венгерская комбинация приборов до 1996 г (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

    Венгерская комбинация приборов Нивы 2121схема комбинации приборов Нивы 2121

    1 – колодка штекерного разъема с условной нумерацией штекеров; 2 – тахометр; 3 – стабилизатор напряжения; 4 – лампа освещения комбинации приборов; 5 – указатель температуры охлаждающей жидкости; 6 – указатель уровня топлива; 7 – резистор 470 Ом, 0,25 Вт; 8 – резистор 36 Ом, 5 Вт; 9 – контрольная лампа системы снижения токсичности; 10 – контрольная лампа обогрева заднего стекла; 11 – контрольная лампа противотуманного света; 12 – контрольная лампа дальнего света фар; 13 – контрольная лампа наружного освещения; 14 – контрольная лампа указателей поворота; 15 – вольтметр; 16 – контрольная лампа уровня тормозной жидкости; 17 – диод IN4002; 18 – контрольная лампа давления масла; 19 – контрольная лампа блокировки дифференциала; 20 – контрольная лампа резерва топлива; 21 – контрольная лампа ремней безопасности; 22 – контрольная лампа стояночного тормоза.

    Венгерская панель приборов ставилась с 1996-1998 года (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

    схема комбинации приборов Нивы 2121

    1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы снижения токсичности; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота; 12 – вольтметр; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива; 17 – контрольная лампа ремней безопасности; 18 – контрольная лампа стояночного тормоза; D1, D2 – диоды IN4002; R1 – резистор 470 Ом, 0,25 Вт; R2 – резистор 51 Ом, 5 Вт.

    Владимирская или подольская приборная панель устанавливается с 1998 года. Шкалы всех приборов нанесены на одну черную пластину:

    владимирская комбинация приборов Нивы 2121схема комбинации приборов Нивы 2121

    Напомним, на сайте можно найти отчеты по доработке или ремонту отечественного внедорожника.
