В начале 2020 года АВТОВАЗ представил обновленную LADA 4x4. Внедорожник получил новую панель приборов (торпедо), центральный тоннель, сиденья и ряд других улучшений. В ходе эксплуатации может потребоваться снять верхнюю накладку тоннеля.
Технологическая инструкция
Снятие
Отвернуть винты 1, рисунок 7-10, крепления облицовки 3 туннеля пола к кузову (отвертка крестообразная).
Рисунок 7-10 – Демонтаж облицовки туннеля пола : 1 – винты крепления облицовки; 2 – блок управления зеркалами и стеклоподъемниками; 3 – облицовка туннеля пола; 4 – включатель обогрева сиденья
Поднять заднюю часть облицовки, через образовавшийся проем с внутренней стороны облицовки вытолкнуть из посадочных мест включатели 4 обогрева сидений, блок 2 управления зеркалами и стеклоподъемниками, и отсоединить от них колодки жгута проводов панели приборов.
Поднять заднюю часть облицовки, для выхода рычагов раздаточной коробки из отверстий в облицовке и, сдвигая облицовку назад, снять ее.
Установка
Установку облицовки туннеля пола производить в последовательности, обратной снятию.
Пример снятия накладки тоннеля от владельца
1. Вывернуть 4 винта крепления верхней накладки тоннеля.

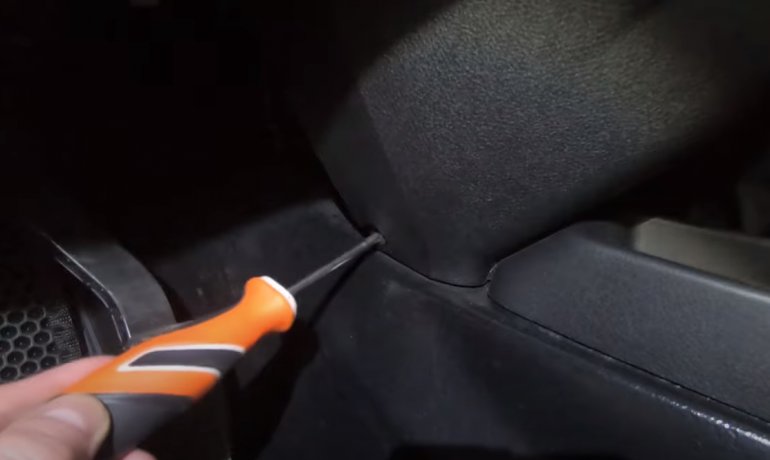

2. Вывернуть 2 винта крепления, по одному с каждой из сторон.
3. Снять рукоятки, открутив их против часовой стрелки.
4. Приподнять накладку тоннеля и разъединить разъемы от блока управления электростеклоподъемниками и подогревом сидений.
5. Вытащить край накладки тоннеля из под торпедо, помогая пластиковой лопаткой.
Процесс снятия накладки тоннеля Lada Niva Legend также показан на видео:
Другие инструкции по ремонту или тюнингу Нивы вы найдете в этом разделе.
