Центральный блок кузовной электроники (ЦБКЭ) предназначен для выполнения ряда функций автомобиля. Всего насчитывается около 15 разновидностей этого блока. Разбираемся, в особенностях ЦБКЭ, изучаем разъемы, назначение контактов, коды неисправностей и прочее.

В сборе информации сайту Лада.Онлайн помог turbomotor412.

Назначение ЦБКЭ

Блок ЦБКЭ предназначен для выполнения следующих функций:

• тревожная сигнализация;
• управление стеклоочистителем ветрового стекла в режиме "ручное управление";
• управление стеклоочистителем ветрового стекла в режиме "автоматическое управление" (для ЦБКЭ 21900-3840080-20);
• управление обогревателем ветрового стекла;
• управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
• управление ближним светом фар, габаритными огнями и дневными ходовыми огнями в режиме "ручное управление", предусмотренное правилами № 48-04 ЕЭК ООН;
• управление ближним светом фар, габаритными огнями, дневными ходовыми огнями в режиме "автоматическое управление" (для ЦБКЭ 21900-3840080-20);
• управление дневными ходовыми огнями в соответствии с правилами № 48-04 ЕЭК ООН;
• управление дальним светом фар;
• управление лампами указателей поворота и аварийной сигнализации;
• управление плафоном освещения салона;
• управление энергосбережением устройств внутреннего освещения автомобиля;
• центральный замок: блокировка / разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона, от кнопки в модуле двери водителя;
• открывание крышки багажника (двери задка) от кнопки в салоне;
• управление электроприводами стеклоподъемников;
• дистанционное управление;
• управление электроприводами боковых зеркал (для ЦБКЭ 21900-3840080-20);
• управление обогревом передних сидений;
• индикация;
• управление освещением багажника (для ЦБКЭ 21900-3840080-20)

Где находяится блок ЦБКЭ мы рассказывали ранее.

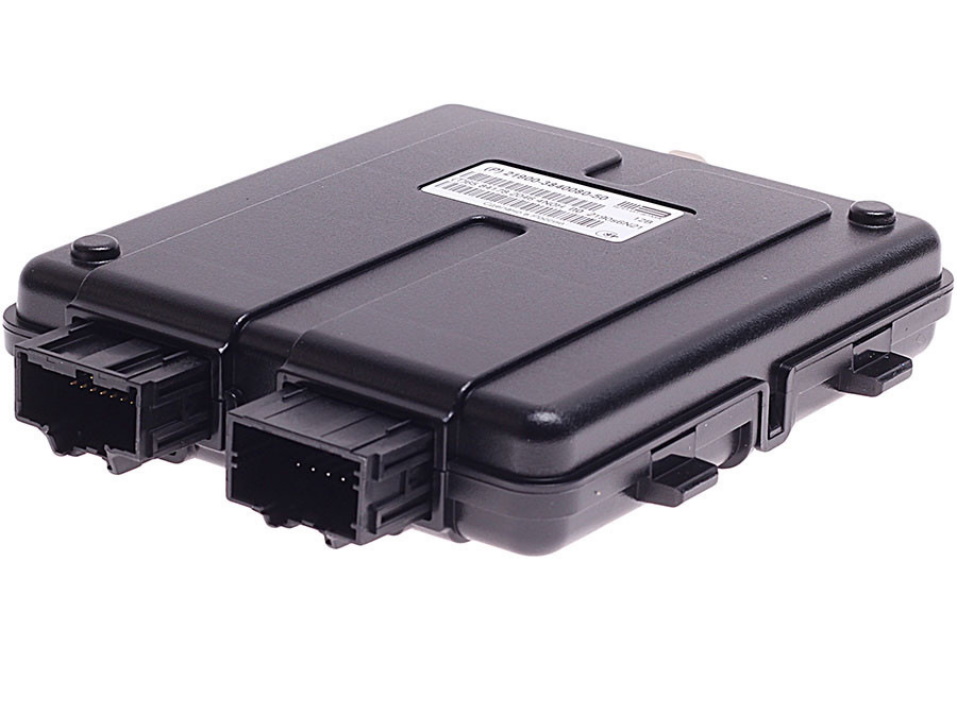

Классификация ЦБКЭ

Виды ЦБКЭ, особенности и их взаимозаменяемость:

1. 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2)
2. 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма)
3. 21900-3840080-11 Приора 2 в комплектации Норма. До 2016 года ставили на Приору 2 в комплектации стандарт
4. 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт
5. 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт
6. 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2015
7. 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2015
8. 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает)
9. 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает)
10. 8450100527 Гранта с 2017 года
11. 8450100534 Калина 2 с 2017 года
12. 8450100535 Датсун ондо с 2017 года
13. 8450100536 Датсун мидо с 2017 года (Траст 1-3, дрим 1-2)
14. 8450101126 Гранта FL в комплектациях Классик, Оптима и Комфорт исключительно в автомобилях с АМТ (для реализации ползущего режима АМТ 2.0 нужен сигнал открытой двери в CAN-шине, поэтому пришлось внедрить ЦБКЭ)
15. 8450101145 Гранта FL в комплектации Люкс

Купить блок ЦБКЭ можно в нашем интернет-магазине (о наличии спрашивайте в комментариях).

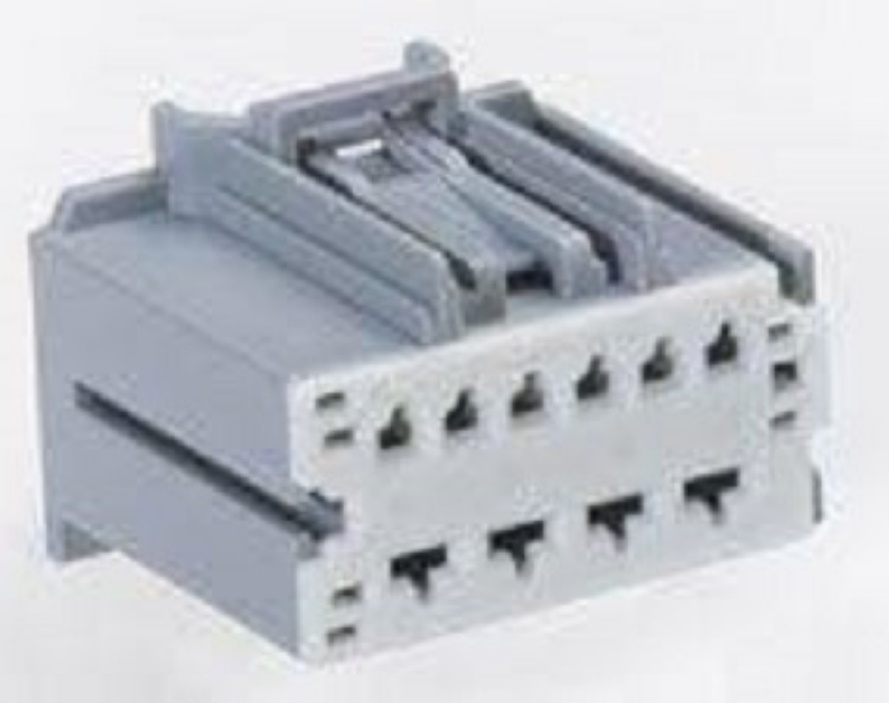

Разъемы ЦБКЭ

• разъём XP1 - Molex 34729-0080
• разъём XP2 - Molex 31372-1000
• разъём X3 - Molex 34729-0200
• разъём X4 - Molex 31372-1100

Контакты

Molex 34803-0211 для ХР 1, ХР 3 (по 20 шт)

Molex 33012-3002 для ХР 2, ХР 4 малые (по 6 шт)

Molex 33012-2001 для ХР 2, ХР 4 большие (по 4 шт)

Распиновка ЦБКЭ

Расположение контактных разъемов ЦБКЭ показано на рисунке:

Разъем ХР1:

1. Вход / выход. Шина CAN (L – линия)
2. Вход / выход. Шина CAN (Н – линия)
3. Вход / выход. Управление обогревом заднего стекла
4. Выход. Реле обогрева ветрового стекла
5. Вход. Выключатель аварийной сигнализации
6. Вход. Выключатель привода замка багажника
7. Вход. Переключатель стеклоочистителя ветрового стекла (Положение "Прерывисто")
8. Вход. Переключатель стеклоочистителя ветрового стекла (Положение "Малая скорость")
9. Вход. Переключатель стеклоочистителя ветрового стекла (Положение "Большая скорость")
10. Вход. Омыватель ветрового стекла
11. Выход. Реле обогрева сидений
12. Выход. Выключатель обогрева ветрового стекла
13. Вход / выход. Модуль управления светотехникой (Режим "Автоматическое освещение") – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
14. Клемма 15
15. Вход. Выключатель подкапотной лампы
16. Вход. Переключатель световой сигнализации (Указатели поворота "Левый борт")
17. Вход. Переключатель световой сигнализации (Указатели поворота "Правый борт")
18. Вход / выход. Управление реле дальнего света фар
19. Выход. Реле ближнего света фар
20. Вход. Модуль управления светотехникой (Режим "Ближний свет")

Разъем ХР2:

1. Выход. Тревожный звуковой сигнал
2. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим "Малая скорость")
3. Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
4. Выход. Указатели поворота "Левый борт"
5. Выход. Указатели поворота "Правый борт"
6. Выход. Дневные ходовые огни
7. Вход / выход. Парковое положение стеклоочистителя ветрового стекла
8. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим "Большая скорость")
9. Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
10. Клемма 30 (Электростеклоподъемники, замки дверей и багажника)

Разъем ХР3:

1. Выход. Освещение багажника – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
2. Выход. Питание переключателей электростеклоподъемников
3. Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
4. Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
5. Вход. Переключатель электростеклоподъемника передней правой двери
6. Выход. Зеркало электроуправляемое правое (Режим "Вверх / вниз") – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
7. Выход. Зеркало электроуправляемое правое (Режим "Вправо / влево") – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
8. Вход / выход. Шина LIN
9. Корпус (Слаботоковые нагрузки)
10. Выход. Привод замка багажника
11. Выход. Блок освещения салона
12. Вход. Сигнал срабатывания подушек безопасности
13. Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20
    Не задействован – для 21900-3840080-10
14. Вход. Выключатель освещения багажника
15. Вход / выход. Шина CAN (L – линия)
16. Вход / выход. Шина CAN (Н – линия)
17. Вход. Выключатель передней правой двери
18. Вход. Выключатель задних дверей пассажиров
19. Автозапуск (для системы Lada Connect)
20. Вход. Выключатель передней левой двери

Разъем ХР4:

1. Выход. Внутреннее освещение автомобиля (Режим "энергосбережения")
2. Выход. Моторедуктор замка двери водителя
3. Выход. Электростеклоподъемник передней левой двери
4. Выход. Электростеклоподъемник передней правой двери
5. Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
6. Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20
   Не задействован – для 21900-3840080-10
7. Корпус (Сильнотоковые нагрузки)
8. Выход. Моторедукторы замков дверей пассажиров
9. Выход. Общий "правого борта"
10. Выход. Общий "левого борта"

Ошибки ЦБКЭ

• * код неисправности отсутствует в ЦБКЭ 21900-3840080-10;
• при обнаружении "активного" кода неисправности выполнить проверки, изложенные в графе "диагностика";
• после устранения неисправностей стереть коды неисправностей с помощью диагностического прибора.

Совет: Для считывания ошибок в электронных блоках владельцы автомобилей часто пользуются ELM327 адаптером (купить на Ali) и программой OpenDiagPro (мобильная версия OpenDiag работу с ЦБКЭ не поддерживает)

Расшифровка кодов неисправностей:

• B1002 Обрыв в цепи управления замком водителя
• B1004 Обрыв в цепи управления передним левым стеклоподъемником
• B1006 * Обрыв в цепи управления задним левым стеклоподъемником
• B1008 Обрыв в цепи управления тревожным звуковым сигналом
• B1010 Обрыв в цепи управления моторедуктором багажника
• В1012 Обрыв в цепи управления замками пассажиров
• B1014 Обрыв в цепи управления передним правым стеклоподъемником
• B1016 * Обрыв в цепи управления задним правым стеклоподъемником
• В1017 Ошибка контрольной суммы ПЗУ центрального блока кузовной электроники
• B1018 Замыкание в цепи обмотки реле обогрева заднего стекла
• B1019 Замыкание в цепи обмотки реле обогрева ветрового стекла
• B1020 Замыкание в цепи обмотки реле обогревателя сидений
• B1021 Неисправность стеклоочистителя
• B1023 Замыкание на массу или перегрев в цепи управления общей шины борта
• B1027 Неисправность клавиш управления стеклоподъемниками в дверях пассажиров
• В1028 * Замыкание на массу в цепи регулятора чувствительности датчика дождя
• B1030 Обрыв (перегорание лампы) дневных ходовых огней
• В1031 * Обрыв в цепи регулятора чувствительности датчика дождя
• В1033 Обрыв (перегорание лампы) в цепи указателя поворота налево
• В1034 Обрыв (перегорание лампы) в цепи указателя поворота направо
• B1040 Обрыв или замыкание на массу в цепи обмотки реле фар ближнего света
• B1041 * Замыкание в цепи обмотки реле автоматического управления освещением
• B1042 Замыкание в цепи обмотки реле фар дальнего света
• B1043 Замыкание в цепи обмотки реле фар ближнего света
• U1044 Отсутствие связи с МДВ
• U1045 Ошибка связи с МДВ
• U1046 * Ошибка связи с датчиком дождя и света
• U1047 * Отсутствие связи с датчиком дождя и света
• U1048 Неисправность CAN-шины
• В1049 Высокое напряжение бортсети
• В1050 Низкое напряжение бортсети
• B1051 * Замыкание на массу в цепи управления правым зеркалом
• B1052 * Неисправность в цепи управления левым зеркалом
• В1057 Внутренняя неисправность МДВ

Также с помощью этой программы можно производить конфигурирование центарьного блока кузовной электроники.

Выставить задержку включения дворников после срабатывания омывателя (от 0 до 2.56 сек).

Активировать, либо деактивировать функцию включения плафона освещения салона при выключении зажигания

Выставить задержку выключения плафона освещения салона при закрытии двери (от 0 до 60 сек)

Выставить задержку режима энергосбережения (пропадание питания на плафоне освещения салона, багажника, управляющем проводе магнитолы (Калина 2) (от 0 до 10 мин)

Активировать либо деактивировать режим ступенчатой разблокировки дверей, а также режим автоматической разблокировки дверей при выключении зажигания

Активировать либо деактивировать автоматический режим поднятия/опускания водительского стекла

Более подробно спрашивайте в комментариях.

Более подробно о блоке ЦБКЭ рассказывается в Технологической Инструкции (ТИ) 3100.25100.12051, которую вы можете скачать тут.
