Одна из особенностей Lada Granta Cross - это наличие защитных накладок и молдингов, которые защищают обвес от повреждений и царапин. Как снять и установить эти элементы кузова своими руками рассказывается в технологической инструкции.
Установить автомобиль на рабочее место, выключить зажигание, затормозить стояночным тормозом. При необходимости поднять автомобиль на высоту, удобную для работы (подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).
СНЯТИЕ И УСТАНОВКА НАКЛАДКИ АРКИ ПЕРЕДНЕГО КОЛЕСА

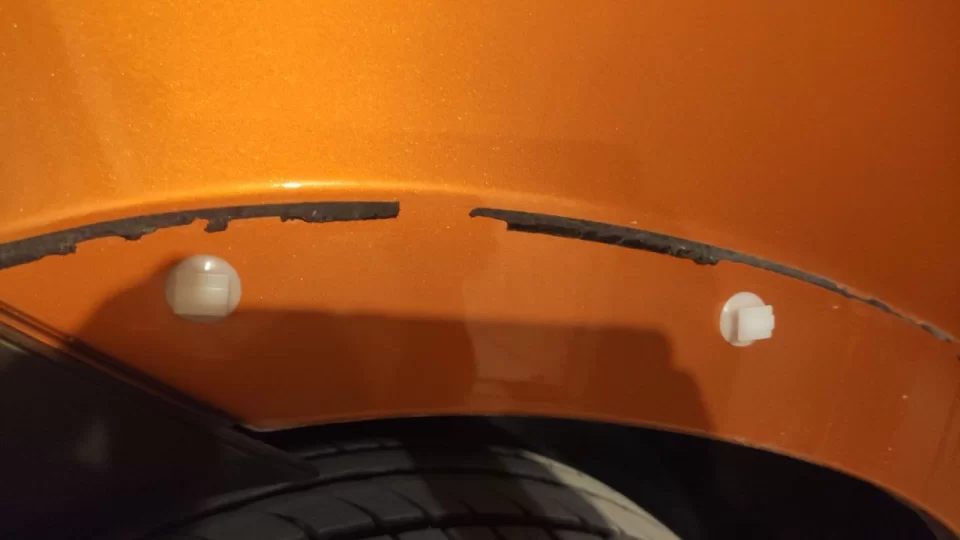

Накладка арки переднего колеса крепится к кузову автомобиля при помощи пластмассовых пистонов, липкой двусторонней ленты по верхнему краю накладки, по проему арки самонарезающим винтом и гайкой в нижней части.
Снятие:
Отвернуть гайку 5, рисунок 2-1, крепления накладки 1 к болту крепления переднего крыла (ключ гаечный 10).
Отвернуть винт 2 самонарезающий крепления накладки и щитка арки колеса к крылу (отвертка крестообразная).
Отвернуть винт 3 самонарезающий крепления брызговика переднего колеса к крылу (отвертка крестообразная).
Рисунок 2-1 - Крепление накладки арки переднего колеса: 1 – накладка арки переднего колеса; 2 – винт самонарезающий крепления накладки; 3 – винт самонарезающий крепления брызговика; 4 – брызговик переднего колеса; 5 – гайка крепления накладки арки переднего колеса
Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от кузова. Преодолевая сопротивление держателей отсоединить накладку от кузова.
Установка:
Установить пластмассовые пистоны крепления накладки, снять защитный лайнер с липкой ленты, аккуратно завести край накладки под обтекатель порога (в случае если обтекатель порога не демонтировался) и, совместив держатели (пистоны) накладки с отверстиями в крыле, плотно прижать накладку к поверхности крыла для обеспечения надежного контакта клеящей ленты с поверхностью крыла.
Загнуть фланцы накладки и закрепить их винтом и гайкой к кузову (отвертка крестообразная, ключ гаечный 10).
При повторной установке снятой накладки, подготовить поверхность накладки в месте приклеивания липкой ленты. Наклеить новую липкую ленту шириной 6 мм и длиной 920 мм (по всей длине верхнего наружного края накладки), установить пластмассовые пистоны на накладку, накладку установить на кузов (лента липкая двусторонняя типа 3М).
ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.
СНЯТИЕ И УСТАНОВКА НАКЛАДКИ АРКИ ЗАДНЕГО КОЛЕСА
Накладка арки заднего колеса крепится к кузову автомобиля при помощи пластмассовых пистонов, двусторонней липкой ленты по верхнему краю и гайками в нижней части.
Снятие:
Отвернуть гайку 2, рисунок 3-1, и гайку 3 крепления накладки к порогу кузова (ключ гаечный 10).
Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от кузова. Преодолевая сопротивление держателей, отсоединить накладку от кузова.
Рисунок 3-1 - Крепление накладки арки заднего колеса: 1 – накладка арки заднего колеса; 2 – гайка крепления обтекателя порога и накладки; 3 – гайка крепления накладки
Установка:
Установить пластмассовые пистоны крепления накладки, снять защитный лайнер с липкой ленты, аккуратно завести край накладки под обтекатель порога (в случае если обтекатель порога не демонтировался) и, совместив держатели (пистоны) накладки с отверстиями в крыле, плотно прижать накладку к поверхности крыла для обеспечения надежного контакта клеящей ленты с поверхностью крыла.
Установить и завернуть гайки креплении накладки к порогу кузова (ключ гаечный 10).
При повторной установке снятой накладки, подготовить поверхность накладки в месте приклеивания липкой ленты. Наклеить новую липкую ленту шириной 6 мм и длиной 1027 мм (по всей длине верхнего наружного края накладки), установить пластмассовые пистоны на накладку, накладку установить на кузов (лента липкая двусторонняя типа 3М).
ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.
СНЯТИЕ И УСТАНОВКА ОБТЕКАТЕЛЯ ПОРОГА
Обтекатель порога крепится к кузову автомобиля при помощи пластмассовых пистонов, двусторонней липкой ленты по верхнему краю и гайками в нижней части.
Снятие:
Отвернуть гайки 2, рисунок 4-1, крепления обтекателя 1 порога к кузову (головка сменная 10, удлинитель, вороток).
Отсоединить верхний край обтекателя (зона крепления на двустороннюю липкую ленту) от кузова. Преодолевая сопротивление держателей, отсоединить обтекатель от кузова.
Рисунок 4-1 - Крепление обтекателя порога: 1 – обтекатель порога; 2 – гайка крепления обтекателя порога к кузову
Установка:
Установить пластмассовые пистоны крепления обтекателя порога, снять защитный лайнер с липкой ленты, совместить держатели (пистоны) обтекателя с отверстиями на кузове, плотно прижать обтекатель к поверхности кузова для обеспечения надежного контакта клеящей ленты с поверхностью кузова.
Установить и завернуть гайки крепления обтекателя порога к порогу кузова (головка сменная 10, удлинитель, вороток).
При повторной установке снятого обтекателя порога, подготовить поверхность обтекателя в месте приклеивания липкой ленты. Наклеить новую липкую ленту шириной 6 мм и длиной 1322 мм (по всей длине верхнего края обтекателя), установить пластмассовые пистоны на обтекатель, обтекатель установить на кузов (лента липкая двусторонняя типа 3М).
ПРИМЕЧАНИЕ: В запасные части обтекатель порога поставляются с наклеенной липкой лентой.
СНЯТИЕ И УСТАНОВКА МОЛДИНГОВ ДВЕРЕЙ
Молдинг передней 1, рисунок 5-1, и задней 2 дверей крепятся к кузову автомобиля пластмассовыми пистонами и двусторонней липкой лентой по контуру
Рисунок 5-1 - Молдинг боковой двери: 1 – молдинг передней двери; 2 – молдинг задней двери Снятие:
Отсоединить край каждой стороны молдинга двери (зона крепления на двустороннюю липкую ленту) от панели двери. Преодолевая сопротивление держателей, отсоединить молдинг от двери.
Установка:
Установить пластмассовые пистоны крепления молдинга двери, снять защитный лайнер с липкой ленты, совместить держатели (пистоны) молдинга с отверстиями в панели двери, плотно прижать молдинг к поверхности двери для обеспечения надежного контакта клеящей ленты с поверхностью двери.
При повторной установке снятого молдинга, подготовить поверхность молдинга в месте приклеивания липкой ленты. Наклеить новую липкую ленту шириной 6 мм и длиной по верхнему краю 980 мм для молдинга передней и 712 мм для молдинга задней двери, длиной по нижнему краю 935 мм для молдинга передней и 625 мм для молдинга задней двери, длиной по переднему краю 71 мм для молдинга передней и 113 мм для молдинга задней двери, длиной по заднему краю 98 мм для молдинга передней и 108 мм для молдинга задней двери (лента липкая двусторонняя типа 3М).
ПРИМЕЧАНИЕ: В запасные части молдинги поставляются с наклеенной липкой лентой.
СНЯТИЕ И УСТАНОВКА БОКОВОЙ НАКЛАДКИ ПЕРЕДНЕГО БАМПЕРА
Накладка боковая переднего бампера крепится к бамперу автомобиля резьбовым крепежом, самонарезающими винтами и липкой двусторонней лентой по верхнему краю накладки.
Снятие:
Отвернуть винты 2, рисунок 6-1, крепления накладки 1 к бамперу (головка сменная Torx T20, вороток).
Отсоединить клипсы крепления щитка 3 грязезащитного арки колеса, снять щиток (приспособление для демонтажа декоративных элементов кузова или отвертка плоская).
Через открывшийся проем отвернуть четыре гайки крепления накладки к бамперу (головка сменная 10, вороток).
Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от бампера, снять накладку.
Рисунок 6-1 - Накладка боковая переднего бампера: 1 – накладка боковая переднего бампера; 2 – винт самонарезающий крепления накладки; 3 - щиток грязезащитный арки колеса
Установка:
Установить винты крепления накладки, снять защитный лайнер с липкой ленты, завести фланец в передней части накладки под нижнюю накладку переднего бампера, совместить винты крепления накладки с отверстиями в бампере, плотно прижать накладку к поверхности
бампера для обеспечения надежного контакта клеящей ленты с поверхностью бампера. Закрепить накладку гайками и винтами самонарезающими, установить снятые детали.
При повторной установке снятой накладки, подготовить поверхность накладки в месте приклеивания липкой ленты. Наклеить новую липкую ленту шириной 6 мм и длиной по верхнему краю 740 мм (лента липкая двусторонняя типа 3М).
ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.
СНЯТИЕ И УСТАНОВКА БОКОВОЙ НАКЛАДКИ ЗАДНЕГО БАМПЕРА
Накладка боковая заднего бампера крепится к бамперу автомобиля резьбовым крепежом, самонарезающим винтом и липкой двусторонней лентой по верхнему краю накладки.
Снятие:
Отвернуть винт 1, рисунок 7-1, переднего крепления накладки 2 (отвертка крестообразная).
Отвернуть винты 3 нижнего крепления накладки к бамперу (отвертка крестообразная).
С внутренней стороны бампера отвернуть пять гаек крепления накладки к бамперу (головка сменная 10, вороток).
Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от бампера, снять накладку.
Рисунок 7-1 - Накладка боковая заднего бампера: 1 – винт самонарезающий крепления накладки; 2 – накладка боковая заднего бампера; 3 – винт крепления накладки к бамперу
Установка:
Установить винты крепления накладки, снять защитный лайнер с липкой ленты, совместить винты крепления накладки с отверстиями в бампере, плотно прижать накладку к поверхности бампера для обеспечения надежного контакта клеящей ленты с поверхностью бампера.
Закрепить накладку гайками и винтами.
При повторной установке снятой накладки, подготовить поверхность накладки в месте приклеивания липкой ленты. Наклеить новую липкую ленту шириной 6 мм и длиной по верхнему краю 783 мм (лента липкая двусторонняя типа 3М).
ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.
А вам приходилось самостоятельно менять накладки и молдинги обвеса на Lada Granta Cross?
