Электрические схемы Лада Гранта

В ходе эксплуатации автомобиля приходится сталкиваться с рядом трудностей и проблем, никто не застрахован от неисправностей в электрооборудовании. В этой статье вы можете скачать схемы электрооборудования Лада Гранта, которые помогут вам не только отремонтировать ваш автомобиль, но и установить дополнительное оборудование, например, сигнализацию, парктроник, камеру заднего вида и пр.

Лада Гранта дорестал

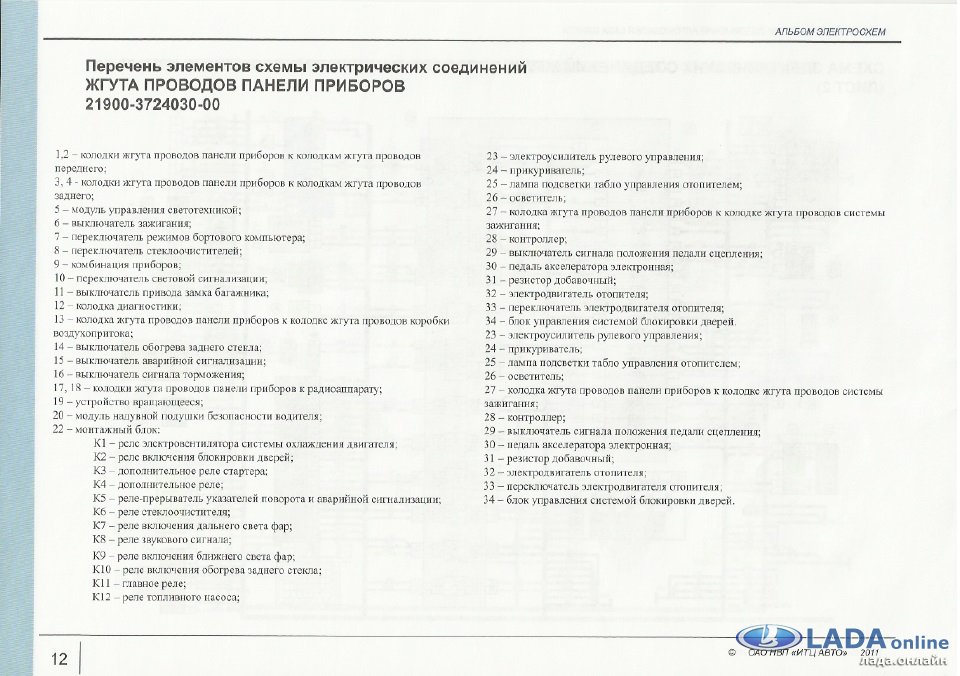

Скачать электросхему

Чтобы скачать файлы нужно авторизироваться на сайте

Lada Granta лифтбек:

Чтобы скачать файлы нужно авторизироваться на сайте

Схема СУПБ Lada Kalina 2, Granta, Datsun в версии с 4 подушками безопасности (автор):

Lada Granta FL

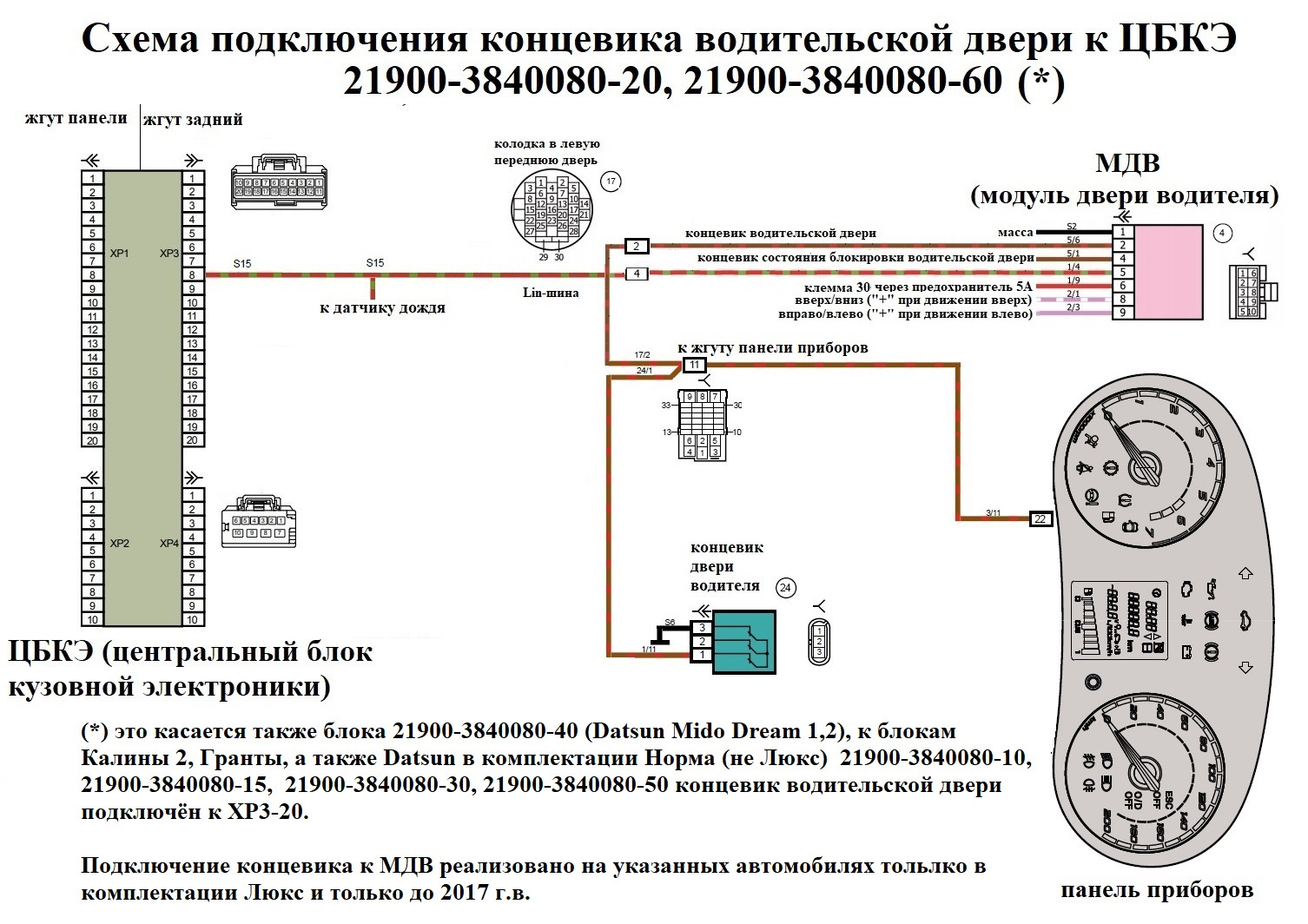

turbomotor412 выложил ряд схем в своем БЖ. Некоторые их них для Lada Granta FL:

Распиновка разъёма жгута заднего к жгуту панели приборов Гранта FL в комплектации люкс престиж c LADA Connect. Чёрный разъём (33 контакта):

На Калине 2 габариты идут из жгута панели в жгут задний, а затем из заднего в передний, а на Гранте FL наоборот, из жгута панели в передний, из переднего в задний. Добавились провода под LADA Connect, парктроник (в приборке), второй контур ручника, задний ход теперь идёт через жгут панели, а не из переднего

Распиновка разъёма жгута заднего к жгуту переднему Гранта FL МКПП, АКПП. Синий разъём (33 контакта):

Распиновка коричневого 16-контактного разъёма Эра-Глонасс Калина 2, Гранта, Гранта FL:

С 2019 года есть изменения, добавилось 3 провода. Масса плафона теперь идёт от блока Эра-Глонасс.

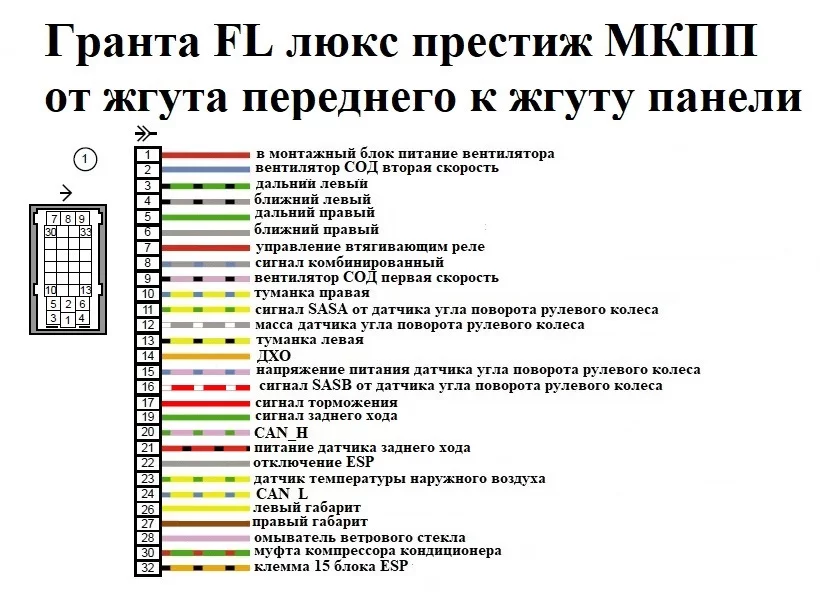

Распиновка разъёма жгута переднего к жгуту панели приборов Гранта FL в комплектации люкс престиж МКПП. Серый разъём (33 контакта):

Габариты теперь идут на пинах Калины 1. Сигнал тревожной сигнализации объединили с клаксоном. Лягуху ЗХ переместили.

Распиновка 6-ногтатного силового питающего разъёма от жгута переднего к жгуту панели Гранта FL:

Силовое питание унифицировали. Провода одинакового цвета равнозначны

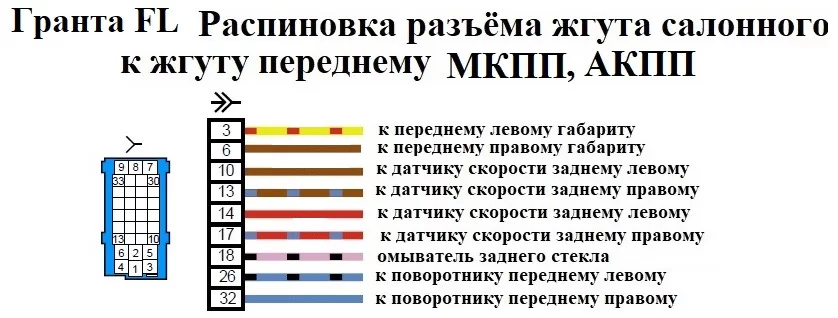

Распиновка разъёма жгута переднего к жгуту заднему Гранта FL МКПП, АКПП. Синий разъём (33 контакта):

Рокировка габаритов

Теперь немного про Эра-Глонасс. С 2019 года ставят новый плафон 8450105364 и новый блок Эра-Глонасс 8450101149. Добавили активную систему помехоподавления микрофона в плафоне. Теперь там стоит контроллер. У плафона есть даже версия ПО. Изменили и проводку, масса плафона идёт через блок Эра-Глонасс. Т.е. сперва масса приходит на блок Эра-Глонасс, а затем с него уходит уже в плафон.

Распиновка 20-контактного разъёма плафона Эра-Глонасс Гранта FL:

Распиновка 40-контактного разъёма блока Эра-Глонасс Гранта FL:

Схема обогрева сидений Гранта FL в комплектации люкс.:

Схема подключения обогрева задних сидений Гранта FL в комплектации люкс (доп. оборудование):

Распиновка дроссельных заслонок Гранта FL:

Распиновка разъёма жгута переднего к жгуту панели приборов Гранта FL в комплектации люкс престиж АКПП (знаю, такой комплектации не бывает, но вдруг кто-то соберёт). Серый разъём (33 контакта):
