    Методика АвтоВАЗа по борьбе с плохим контактом «масса» на Lada Granta, Kalina

    На кузове автомобилей семейства Lada Granta расположено 10 точек крепления масс. Если в ходе эксплуатации появились неисправности в работе электрики автомобиля, то первым делом следует проверить целостность предохранителей и надежность контактов массы. На новом семействе Lada Granta возможен плохой контакт в 9-ой точке масс. Для устранения этого дефекта на АвтоВАЗе используют специальную методику.

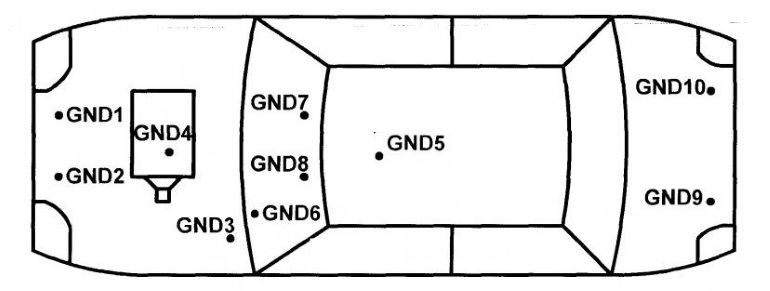

    Общая схема расположения «масс» в автомобиле:

    Общая схема расположения «масс» в автомобиле

    Методика устранения дефекта «плохой контакт в 9-ой точке масс» на автомобиле Lada Granta:

     1. Установить автомобиль на рабочее место, затормозить стояночным тормозом.

     2. Открыть дверь задка.

     3. Выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

     4. Осмотреть точку крепления клемм проводов "масс" (контакт "шпилька-гайка") на задней панели слева, рисунок 1, со стороны багажного отсека (9-ая точка "масс"), и убедиться, что:

    Рисунок 1 – Место расположения точки крепления клемм проводов "масс" слева на задней панели

    Рисунок 1 – Место расположения точки крепления клемм проводов "масс" слева на задней панели

    • гайка 1, рисунок 2, покрыта грунтом и ЛКП, что косвенно будет свидетельствовать о том, что резьба на шпильке не залита грунтом;

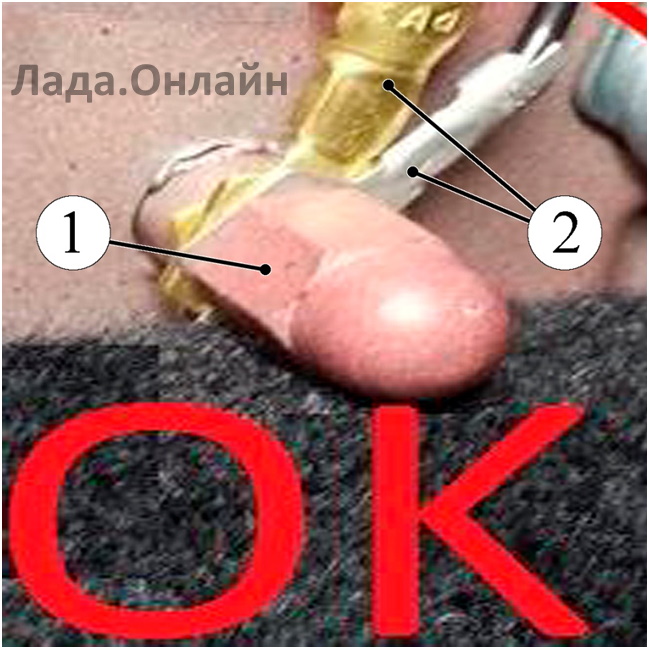

    Рисунок 2 – Точка крепления клемм проводов "масс"

    Рисунок 2 – Точка крепления клемм проводов "масс": 1 – гайка М6 (поз. 2170-3724597-00); 2 – клемма провода "массы"

    • зазор между гайкой и кузовом отсутствует;
    • клеммы 2 проводов "масс" надежно закреплены и неподвижны. Проверку неподвижности клемм произвести рукой с усилием, исключающим их повреждение.

     5. В случае обнаружения отклонений по п.4 необходимо отвернуть гайку и снять клеммы проводов "масс" (головка сменная 10, вороток).

     6. Осмотреть гайку на предмет повреждения резьбы. В случае наличия повреждения резьбы гайку заменить новой.

     7. Осмотреть шпильку крепления клемм проводов "масс", рисунок 3, на предмет повреждения резьбы и наличия на резьбе грунта и ЛКП.

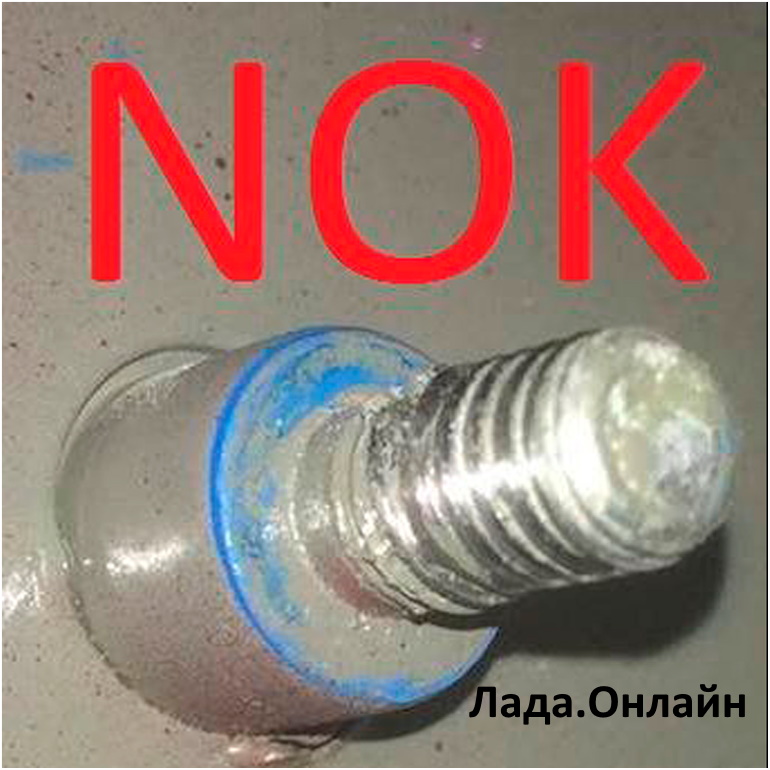

    Рисунок 3 – Шпилька крепления клемм проводов "масс"

    Рисунок 3 – Шпилька крепления клемм проводов "масс"

     8. В случае обнаружения на резьбовой части шпильки грунта и ЛКП, удалить их при помощи смывки (смывка для удаления старых ЛКП, кисть, ветошь), не повреждая ЛКП на кузове.

     9. В случае повреждения резьбы исправить ее при помощи плашки (плашка М6,0х1,0, вороток).

     10. Установить на шпильку шайбу 6 стопорную с наружными зубьями (поз. 00001-0006154-71), клеммы 2, рисунок 2, проводов "масс", наживить рукой гайку 1 и затянуть окончательно с моментом 6…8 Н.м (0,6…0,8 кгс.м) (головка сменная 10, вороток, ключ моментный).

     11. Убедиться в отсутствии зазора между гайкой и кузовом и что клеммы 2 проводов "масс" надежно закреплены и неподвижны. Проверку неподвижности клемм произвести рукой с усилием, исключающим их повреждение.

     12. Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).

     13. Проверить 2-3 раза работу замка задней двери, убедиться в его надежной работе.

    Трудоемкость устранения дефекта – 0,15 н/ч.

    Напомним, ранее мы рассказывали про случай, когда при движении на комбинации приборов загорается индикатор открытой двери, либо при закрытой пятой двери в багажнике горит свет и автомобиль невозможно поставить на сигнализацию. Причина может быть в замке багажника.
