- монтажный блок салона;
- монтажный блок № 1 моторного отсека;
- монтажный блок № 2 моторного отсека.
- Неисправность предохранителя вызвана неправильной работой электрического оборудования автомобиля.
- Предохранитель с большим значением номинального тока, чем указано в приложении, может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.
- После замены предохранителя рекомендуется обратиться к дилеру LADA для проведения диагностики и вы
явления причины неисправности.
Схема реле и предохранителей Lada Iskra
30 августа 2025 Лада.Онлайн 339 0
При неисправности одного из электроприборов, прежде всего, проверьте предохранители и реле в соответствии с о схемой. При необходимости замените их новыми, имеющими тот же номинал и конструкцию. Реле и предохранители в Искре расположены в трёх монтажных блоках.
Где находятся предохранители и реле в Лада Искра:
Для доступа к монтажному блоку салона отсоедините крышку на панели приборов.
В моторном отсеке реле и предохранители располагаются также под защитными крышками. Ввиду затрудненного доступа к предохранителям этих монтажных блоков рекомендуем Вам обращаться для замены этих предохранителей к дилеру LADA.
ВНИМАНИЕ!
Монтажный блок в салоне

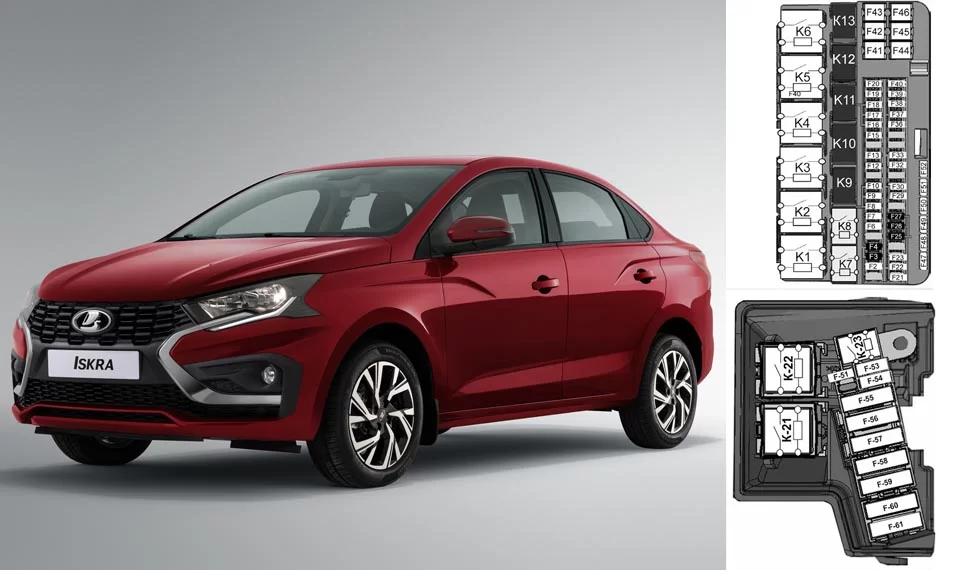

Схема расположения предохранителей и реле в монтажном блоке салона (в вариантном исполнении):
Предохранители и реле монтажного блока салона:
| ПРЕДОХРАНИТЕЛИ | |||
|---|---|---|---|
| № | Номинал | Защищаемые электрические цепи | Тип |
| F01 | — | Резерв | Minifuse |
| F02 | 5А | Комбинация приборов | Minifuse |
| Блок парковки | Minifuse | ||
| F03 | 10А | Сигнал реле топливного насоса | Minifuse |
| Сигнал реле стартера | Minifuse | ||
| Сигнал разгрузочного реле К15 | Minifuse | ||
| Контроллер АТ | Minifuse | ||
| Контроллер системы управления двигателем | Minifuse | ||
| Цепь питания предохранителей АР | Minifuse | ||
| F04 | 7,5А | Блок-фары | Minifuse |
| Электрокорректор света фар | Minifuse | ||
| Электроусилитель рулевого управления | Minifuse | ||
| F05 | — | Резерв | Minifuse |
| F06 | 20А | Диагностический разъем | Minifuse |
| Мультимедийная система | Minifuse | ||
| F07 | З0А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F08 | 10А | Блок управления СНПБ | Minifuse |
| F09 | 5А | Управление отопителя (HVAC) | Minifuse |
| F10 | 5А | Блок «ЭРА-ГЛОНАСС» | Minifuse |
| F11 | — | Резерв | Minifuse |
| F12 | 10А | Выключатель света заднего хода | Minifuse |
| F13 | 10А | Питание блока кузовной электроники (иВСМ) | Minifuse |
| F14 | 10А | Лампа СТОП-сигнала | Minifuse |
| F15 | 5А | Боковые зеркала заднего вида | Minifuse |
| F16 | 10А | USB-розетки | Minifuse |
| F17 | 10А | Подогрев рулевого колеса | Minifuse |
| F18 | 15А | Розетка 12 В первого ряда | Minifuse |
| F19 | 5А | Сигнал реле питания HIVAC | Minifuse |
| F20 | 5А | Кнопки управления функциями «Круиз-контроль» и «Ограничитель скорости» | Minifuse |
| F21 | 5А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F22 | 5А | БАР-индикатор СУПБ | Minifuse |
| Комбинация приборов | Minifuse | ||
| F23 | 5А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F24 | 5А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F25 | 7.5А | Мультимедийная система | Minifuse |
| Сигнал реле 1 питания электростеклоподъемников | Minifuse | ||
| Сигнал реле блокировки задних стеклоподъемников | Minifuse | ||
| Блок управления боковыми зеркалами | Minifuse | ||
| Управление отопителя (HVAC) | Minifuse | ||
| F26 | 5А | Плафоны освещения салона | Minifuse |
| Плафон освещения багажника | Minifuse | ||
| Датчик дождя и света | Minifuse | ||
| F27 | 5А | Выключатель света заднего хода | Minifuse |
| Блок ABS/ESP | Minifuse | ||
| Датчик угла поворота руля | Minifuse | ||
| F28 | — | Резерв | Minifuse |
| F29 | 15А | К разъему светотехники прицепа | Minifuse |
| F30 | 10А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F31 | — | Резерв | Minifuse |
| F32 | — | Резерв | Minifuse |
| F33 | 5А | СВЭОС и CAN-шлюз | Minifuse |
| F34 | — | Резерв | Minifuse |
| F35 | — | Резерв | Minifuse |
| F36 | 15А | Реле управления электробензонасосом | Minifuse |
| F37 | 15А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F38 | 15А | Питание блока кузовной электроники (uВСМ) | Minifuse |
| F39 | 20А | Питание правого подрулевого переключателя и питание реле обогрева ветрового стекла | Minifuse |
| Датчик нейтрали | Minifuse | ||
| Датчик педали сцепления | Minifuse | ||
| Подрулевой переключатель правый | Minifuse | ||
| F40 | 25А | Обогрев передних и задних сидений | Minifuse |
| F41 | З0А | Реле управления розетками | JCase |
| F42 | 20А | Питание блока кузовной электроники (uВСМ) | JCase |
| F43 | З0А | Питание блока кузовной электроники (uВСМ) | JCase |
| F44 | 40А | Реле блока управления стеклоподъемниками | JCase |
| F45 | З0А | К реле панели отопителя | JCase |
| F46 | 40А | К реле передних стеклоподъемников | JCase |
| РЕЛЕ | |||
|---|---|---|---|
| № | Номинал | Наименование цепи | Тип |
| К1 | — | Резерв | Mini ISO |
| К2 | З0А | Реле разгрузочное АСС | Mini ISO |
| КЗ | 40А | Реле питания HIVAC | Mini ISO |
| К4 | 40А | Реле 2 питания электростеклоподъемников | Mini ISO |
| К5 | 40А | Реле 1 питания электростеклоподъемников | Mini ISO |
| К6 | 40А | Реле блокировки задних стеклоподъемников | Mini ISO |
| К7 | 20А | Реле топливного насоса | Micro ISO |
| К8 | — | Резерв | Micro ISO |
| К9 | — | Резерв | Micro ISO |
| К10 | — | Резерв | Micro ISO |
| К11 | — | Резерв | Micro ISO |
| К12 | — | Резерв | Micro ISO |
| К13 | — | Резерв | Micro ISO |
Монтажный блок в моторном отсеке
Схема расположения предохранителей и реле в монтажном блоке № 1 моторного отсека (в вариантном исполнении):
Предохранители и реле монтажного блока № 1 моторного отсека:
| ПРЕДОХРАНИТЕЛИ | |||
|---|---|---|---|
| № | Номинал | Защищаемые электрические цепи | Тип |
| F51 | 5А | Обогреваемые жиклёры | Minifuse |
| F52 | — | Резерв | Minifuse |
| F53 | 15А | К реле звукового сигнала | Minifuse |
| F54 | 25А | К реле обогрева заднего стекла и наружных зеркал | Atofuse |
| F55 | 70А | Цепь питания ВР11 | Maxifuse |
| F56 | 80А | Цепь питания ВР | Maxifuse |
| F57 | 50А | К реле обогрева ветрового стекла | Maxifuse |
| F58 | 70А | Электроусилитель руля | Maxifuse |
| F59 | 50А | Блок АВS/ESP | Maxifuse |
| F60 | 40А | Блок ABS/ESP | Maxifuse |
| F61 | 40А | К реле обогрева ветрового стекла | Maxifuse |
| РЕЛЕ | |||
| № | Номинал | Наименование цепи | Тип |
| К21 | 40А | Реле обогрева ветрового стекла левого | Mini ISO |
| К22 | 40А | Реле обогрева ветрового стекла правого | Mini ISO |
| К23 | 20А | Реле звукового сигнала | Micro ISO |
Схема расположения предохранителей и реле в монтажном блоке № 2 моторного отсека (в вариантном исполнении):
Предохранители и реле монтажного блока № 2 моторного отсека:
| ПРЕДОХРАНИТЕЛИ | |||
|---|---|---|---|
| № | Номинал | Защищаемые электрические цепи | Тип |
| F72 | 20А | Контроллер АТ | Minifuse |
| F73 | 10А | К реле муфты компрессора кондиционера | Minifuse |
| F76 | 40А | К реле вентилятора радиатора (в вариантном исполнении) | Maxifuse |
| К блоку реле управления электровентилятором радиатора (в вариантном исполнении) | Maxifuse | ||
| F86 | 7,5А | Управление реле муфты компрессора кондиционера | Minifuse |
| Клапан модуля впуска воздуха | Minifuse | ||
| Датчики кислорода | Minifuse | ||
| Клапан продувки адсорбера | Minifuse | ||
| Датчик фаз | Minifuse | ||
| F87 | З0А | К реле стартера | Atofuse |
| Питание блока кузовной электроники (uВСМ) | Atofuse | ||
| F88 | 15А | КСУД | Atofuse |
| Управление реле вентилятора радиатора (в вариантном исполнении) | Atofuse | ||
| К блоку реле управления электровентилятором радиатора (в вариантном исполнении) | Atofuse | ||
| Катушки зажигания | Atofuse | ||
| Форсунки бензиновые | Atofuse | ||
| К31 | 20А | Реле муфты компрессора кондиционера | — |
| К32 | 40А | Реле вентилятора радиатора (для двигателя 11182) | — |
| К34 | 20А | Главное реле ЭСУД | — |
| К35 | 40А | Реле обогрева заднего стекла и наружных зеркал | — |
| К36 | 35А | Реле стартера | — |
