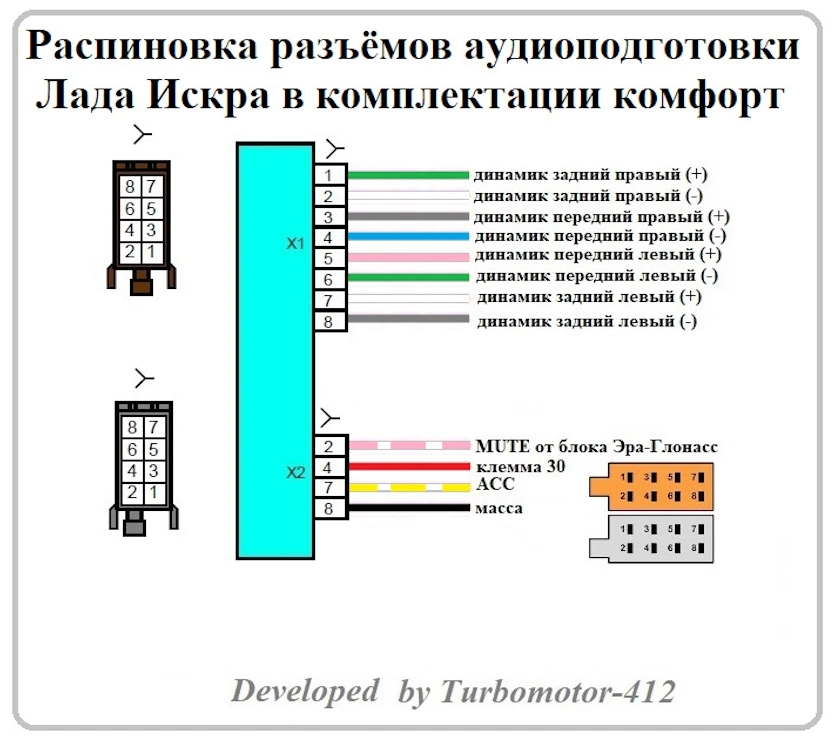

Схема разъемов ISO магнитолы Lada Iskra Comfort

Распиновка разъёмов аудиоподготовки пригодится в случае поиска неисправностей в работе магнитолы или динамиков, а также при доработке автомобиля. Turbomotor-412 поделился данной схемой для Лада Искра в базовой комплектации Комфорт.

Колодка X1 магнитолы:

1. динамик задний правый (+)
2. динамик задний правый (-)
3. динамик передний правый (+)
4. динамик передний правый (-)
5. динамик передний левый (+)
6. динамик передний левый (-)
7. динамик задний левый (+)
8. динамик задний левый (-)

Колодка X2 магнитолы:

• 2 — MUTE от блока Эра-Глонасс
• 4 — клемма 30
• 7 — АСС
• 8 — масса

Эксперт отмечает, что в схеме нет сигнала заднего хода и подсветки.

Другие схемы для семейства Лада Искра найдете в этой категории.
