Схема распиновки комбинации приборов Lada Iskra

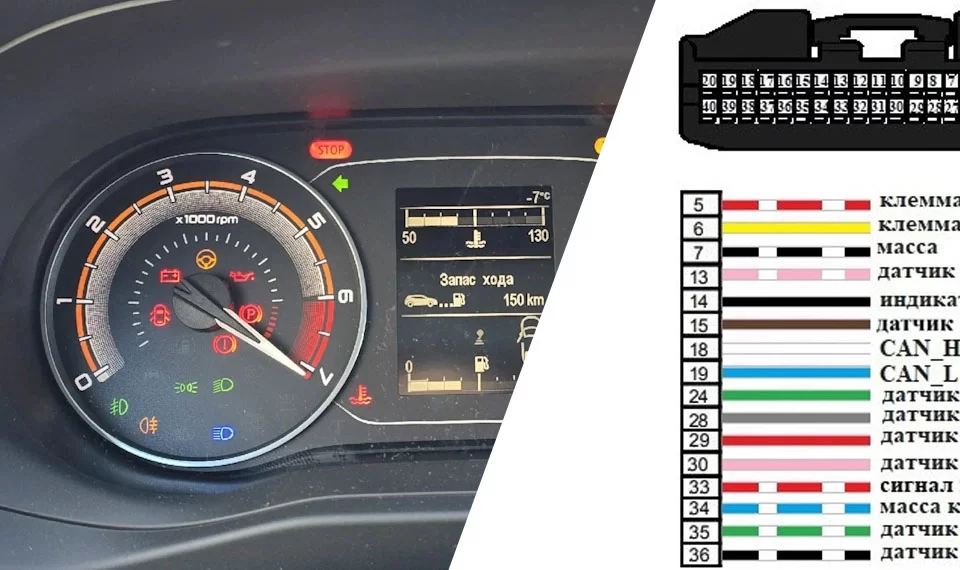

В семействе Lada Iskra применяется оригинальная приборная панель, которая выводит всю необходимую информацию, в том числе данные бортового компьютера. Turbomotor-412 поделился схемой назначения контактов разъема этой панели приборов.

Данная информация поможет не только при поиске неисправностей связанных с щитком приборов, но и при доработке конструкции, например, при дооснащении автомобиля рулем с кнопками.

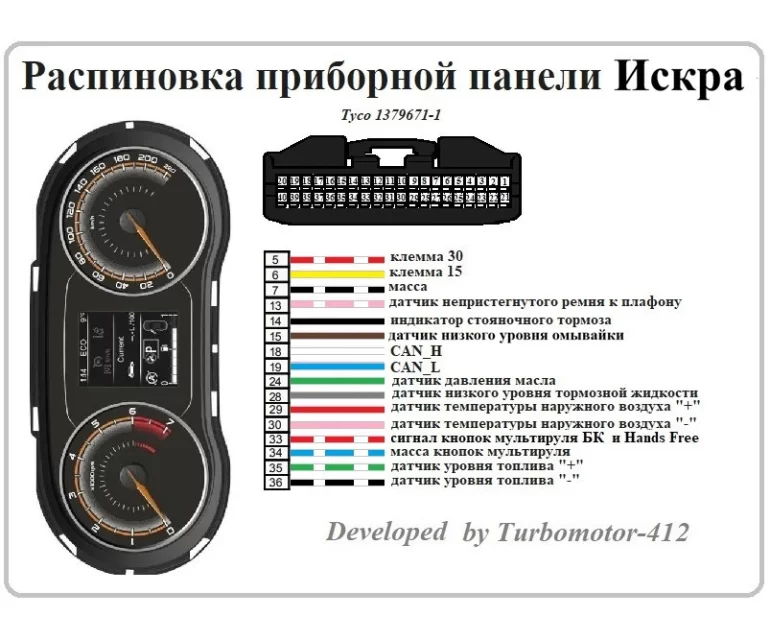

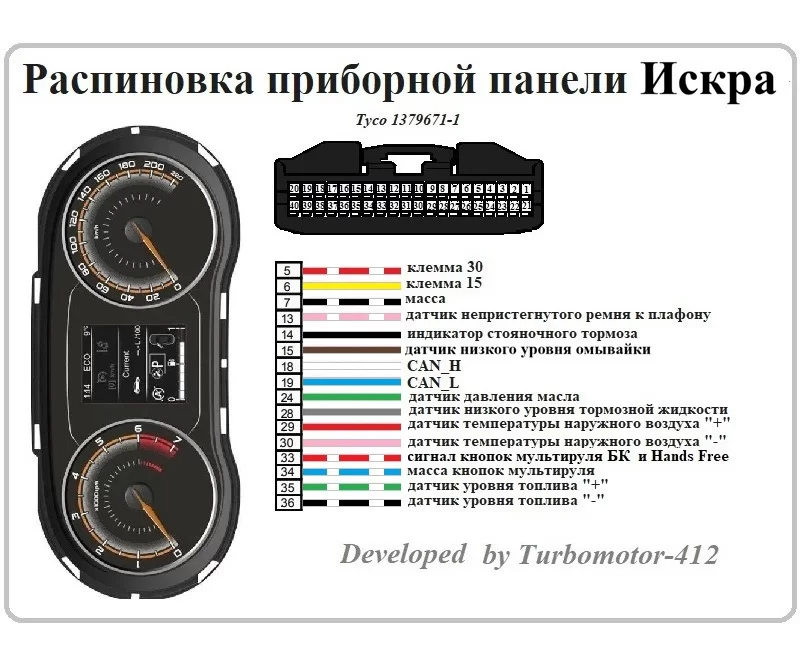

Разъем Tyco 1379671-1:

• 5 — клемма 30
• 6 — клемма 15
• 7 — масса
• 13 — датчик непристегнутого ремня к плафону
• 14 — индикатор стояночного тормоза
• 15 — датчик низкого уровня омывающей жидкости
• 18 — CAN_H
• 19 — CAN_L
• 24 — датчик давления масла
• 28 — датчик низкого уровня тормозной жидкости
• 29 — датчик температуры наружного воздуха «+»
• 30 — датчик температуры наружного воздуха «-"
• 33 — сигнал кнопок мультируля БК и Hands Free
• 34 — масса кнопок мультируля
• 35 — датчик уровня топлива «+»
• 36 — датчик уровня топлива «-"
