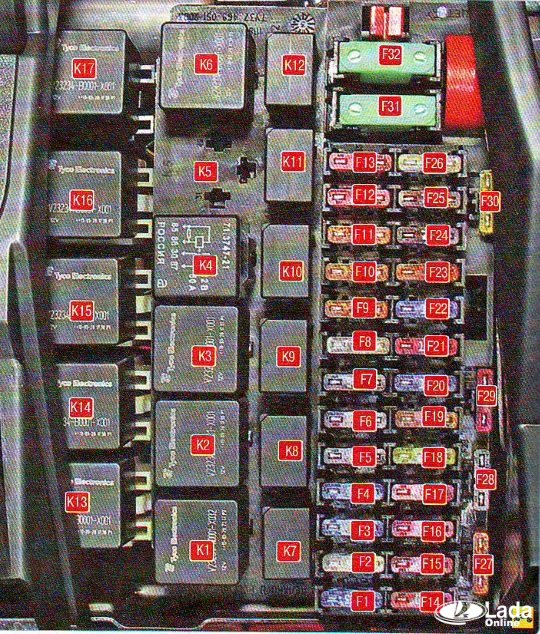

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления неисправности автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.
Блок предохранителей располагается возле левой ноги водителя. Потяните за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки запирания (№4 и 5) и снимите крышку.
Установка крышки блока предохранителей производится в следующем порядке: сначала защелкиваете правые элементы крепления, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K), а также их нумерация.
В таблице указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохранители из данного набора в комплектации «Норма» могут не использоваться).
| Номер и сила тока* | Комплектация «Стандарт» | Комплектация «Норма» и «Люкс» |
|---|---|---|
| F1 (15А) | Катушки зажигания, Форсунки, Контроллер системы управления двигателем | |
| F2 (10/30А) | Дневные ходовые огни | Питание центрального блока кузовной электроники, Модуль двери водителя. |
| F3 (10/15А) | Аварийная сигнализация | Питание контроллера АКП, Привод управления АКП. |
| F4 (15А) | Контроллер системы надувных подушек безопасности | |
| F5 (7,5А) | Клемма 15 приборов | |
| F6 (7,5А) | Свет заднего хода | Свет заднего хода, Контроллер управления автоматической коробкой переключения передач |
| F7 (7,5А) | Клапан продувки адсорбера, ДМРВ/Датчик давления, ДК | Клапан продувки адсорбера, ДМРВ/Датчик давления, Датчик фаз, ДК. |
| F8 (7,5А/-) | Указатели поворота | Резерв |
| F9 (5А) | Габаритные огни правого борта. | |
| F10 (5А) | Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника и вещевого ящика. | |
| F11 (5А) | Задние ПТФ. | |
| F12 (10А) | Ближний свет и питание электрокорректора правого борта. | |
| F13 (10А) | Ближний свет и питание электрокорректора левого борта. | |
| F14 | Резерв | |
| F15 (10А) | Омыватель заднего стекла, Очиститель заднего стекла | |
| F16 (-/5А) | Резерв | Модуль двери водителя |
| F17 | Резерв | Резерв |
| F18 | Резерв | Резерв |
| F19 (20А/-) | Блокировка двери | Резерв |
| F20 | Резерв | |
| F21 (10А) | Дальний свет, правая фара | |
| F22 (10А) | Дальний свет, левая фара | |
| F23 (-/10А) | Резерв | Правая противотуманная фара |
| F24 (-/10А) | Резерв | Левая противотуманная фара |
| F25 (15А) | Обогрев передних сидений | |
| F26 (5А) | Блок управления антиблокировочной системой тормозов | |
| F27 (15А) | Прикуриватель | |
| F28 (15А) | Топливный насос | |
| F29 (20А) | Омыватель ветрового стекла | Омыватель ветрового стекла, Центральный блок кузовной электроники |
| F30 | Резерв | |
| F31 (-/7,2А) | Резерв | Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой |
| F32 (7,5А) | Сигналы торможения, Плафон освещения салона | |
| F33 (25А) | Блок управления антиблокировочной системой тормозов | |
| F34 (5А) | Комбинация приборов, Диагностический разъем | |
| F35 (-/10А) | Резерв | Центральный блок кузовной электроники |
| F36 (10А) | Звуковой сигнал | |
| F37 (10А) | Радиоаппарат/Мультимедийная система | |
| F38 | Резерв | |
| F39 | Резерв | |
| F40 | Резерв | |
| F41 | Резерв | |
| F42 (30А/-) | Электростеклоподъемники | Резерв |
| F43 (-/50А) | Резерв | Контроллер АМТ |
| F44 (30А) | Электровентилятор отопителя | Электровентилятор отопителя, Контроллер системы автоматического управления климатической установкой |
| F45 (25А) | Обогрев заднего стекла | |
| F46 | Резерв | |
* - первое значение для комплектации «стандарт», второе для «норма» и «люкс».
Предохранители, расположенные в монтажном блоке салона автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):
| № | Сила тока | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой) |
| Реле электровентилятора радиатора максимальной скорости К4 | ||
| Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) | ||
| Контроллер системы управления двигателем | ||
| Форсунки цилиндров | ||
| Катушки зажигания (для 16-клап. ДВС) | ||
| F2 | 7.5A | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127) |
| Клапан продува адсорбера | ||
| Датчики кислорода | ||
| Датчик фаз (для 16-клап. ДВС) | ||
| Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | ||
| Селектор АМТ (в исполнении с контроллером АМТ) | ||
| Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6) | ||
| F3 | 5A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F4 | 15A | Контроллер управления системой надувных подушек безопасности |
| F5 | 7.5A | Реле стартера К2 / Контроллер автоматической коробки передач |
| Разгрузочное реле выключателя зажигания К1 | ||
| Реле обогрева заднего стекла К6 | ||
| Реле обогрева сидений К13 (в вариантном исполнении) | ||
| Реле обогрева ветрового стекла К14 (в вариантном исполнении) | ||
| Реле топливного насоса К12 | ||
| Контроллер системы управления двигателем | ||
| Аудиосистема | ||
| Контроллер электроусилителя рулевого управления | ||
| Переключатель стеклоочистителя | ||
| Центральный блок кузовной электроники (в вариантном исполнении) | ||
| Терминальный блок «ЭРА-ГЛОНАСС» | ||
| Выключатель педали сцепления (для механической коробки передач) | ||
| Выключатель педали тормоза | ||
| Комбинация приборов | ||
| Блок управления системой блокировки дверей (в вариантном исполнении) | ||
| Выключатель блокировки двери водителя | ||
| Выключатель кондиционера (в вариантном исполнении) | ||
| Датчик скорости автоматической коробки передач (в вариантном исполнении) | ||
| Переключатель режимов автоматической коробки передач (в вариантном исполнении) | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| Блок управления системой контроля давления в шинах (для а/м ЕВРО-6) | ||
| F6 | 7.5A | Свет заднего хода |
| Указатели поворота | ||
| Блок управления системой парковки (в вариантном исполнении) | ||
| F7 | 10A | Дальний свет правого борта |
| F8 | 10A | Дальний свет левого борта |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Подсветка приборов и клавиш | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет правого борта |
| F13 | 10A | Ближний свет левого борта |
| Регулятор электрокорректора фар (в вариантном исполнении) | ||
| F14 | 20A | Центральный блок кузовной электроники: |
| (Очиститель ветрового стекла) (в вариантном исполнении) | ||
| Омыватель ветрового стекла | ||
| Очиститель ветрового стекла | ||
| Подрулевой переключатель стеклоочистителей | ||
| F15 | 10A | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| F16 | РЕЗЕРВ | |
| F17 | РЕЗЕРВ | |
| F18 | РЕЗЕРВ | |
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15A | Электродвигатель топливного насоса |
| F22 | 7.5A | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10A | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15A | Патрон для подключения дополнительных потребителей в салоне |
| F26 | 5A | Терминальный блок «ЭРА-ГЛОНАСС» |
| F27 | 10A | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10A | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15A | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10A | Аудиосистема |
| F31 | 10A | Центральный блок кузовной электроники: (Указатели поворотов; Питание блока кузовной электроники) (в вариантном исполнении) |
| F32 | 30A | Центральный блок кузовной электроники: (Электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения салона; Дневные ходовые огни) (в вариантном исполнении) |
| F33 | 5A | Модуль двери водителя |
| F34 | 7.5A | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) |
||
| F35 | 15A | Контроллер автоматической коробки передач (в вариантном исполнении) |
| Привод управления автоматической коробкой передач (в вариантном исполнении) | ||
| F36 | 15A | Аварийная сигнализация |
| F37 | 15A | Выключатель привода замка багажника |
| Блок управления системой блокировки дверей | ||
| 5A | Выключатель привода замка багажника | |
| F38 | 10A | Дневные ходовые огни |
| F39 | 15A | Патрон для подключения дополнительных потребителей в багажнике |
| F40 | 10A | К разъему светотехники прицепа |
| F41 | 50A | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30A | Обогрев наружных зеркал (в вариантном исполнении) |
| Обогрев заднего стекла | ||
| F43 | 50A | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30A | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) |
||
| F45 | 30A | Электростеклоподъемники передних дверей |
| F46 | РЕЗЕРВ |
Указан набор реле для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные реле из данного набора в комплектации «Норма» могут не использоваться).
| Номер | Сила тока* | Комплектация «Стандарт» | Комплектация «Норма» и «Люкс» |
|---|---|---|---|
| К1 | 50А | Разгрузочное реле | |
| К2 | 30А | Дополнительное реле стартера | |
| К3 | 30/40А | Реле стеклоочистителя | Реле электровентилятора охлаждения радиатора |
| К4 | 30А | Реле электровентилятора охлаждения радиатора | |
| К5 | 30А | Реле указателей поворота | Реле муфты компрессора кондиционера |
| К6 | 30А | Реле электростеклоподъемников | Реле обогрева заднего стекла |
| К7 | 20А | Реле дальнего света фар | |
| К8 | 20А | Реле звукового сигнала | |
| К9 | 20А | Реле ближнего света фар | |
| К10 | -/20А | Резерв | Реле света заднего хода (в комплектациях с АКПП) |
| К11 | 20А | Главное реле ЭСУД | |
| К12 | 20А | Реле топливного насоса | |
| К13 | 20А | Реле обогрева сидений | |
| К14 | 30/70А | Реле аварийной сигнализации | Реле обогрева ветрового стекла |
| К15 | 30А/- | Реле обогрева заднего стекла | - |
| К16 | 30А/- | Реле аварийной сигнализации дополнительное | - |
* - первое значение для комплектации «стандарт», второе для «норма» и «люкс».
Реле, расположенные в монтажном блоке салона автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):
| # | Номинал | Назначение реле |
|---|---|---|
| K1 | 50A | Разгрузочное реле выключателя зажигания |
| K2 | 30A | Дополнительное реле стартера |
| K3 | 30A | Реле очистителя ветрового стекла (в вариантном исполнении) / Реле автозапуска |
| K4 | 30A | Реле электровентилятора радиатора максимальной скорости (в вариантном исполнении) |
| K5 | 30A | Реле поворотов и аварийной сигнализации (в вариантном исполнении) |
| K6 | 30A | Реле обогрева заднего стекла |
| K7 | 20A | Реле дальнего света фар |
| K8 | 20A | Реле звукового сигнала |
| K9 | 20A | Реле ближнего света фар |
| K10 | 20A | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| K11 | 20A | Главное реле ЭСУД |
| K12 | 20A | Реле топливного насоса |
| K13 | 20A | Реле обогрева сидений (в вариантном исполнении) |
| K14 | 70A | Реле обогрева ветрового стекла (в вариантном исполнении) |
| K15 | 20А | Реле включения аварийной сигнализации |
| K16 | 30А | Реле питания аварийной сигнализации/реле включения лампы заднего хода (в вариантном исполнении) |
| K17 | 30А | Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска |
| K18 | 30А | Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении) |
Указан набор предохранителей для исполнения «люкс». В других исполнениях отдельные предохранители из данного набора могут не использоваться.
| № предохранителя | Сила тока | Защищаемые цепи |
|---|---|---|
| FF1 | 50А | Обогреватель ветрового стекла |
| FF2 | 60А | Генератор |
| FF3 | 60А | Генератор |
| FF4 | 40А (без климатической установки - 30А) | Электровентилятор охлаждения радиатора |
| FF5 | 50А | Электромеханический усилитель рулевого управления |
| FF6 | 40А | Блок управления антиблокировочной системой тормозов |
Предохранители, расположенные в блоке предохранителей моторного отсека автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):
| # | Номинал | Защищаемая цепь |
|---|---|---|
| FF1 | 60A | Генератор |
| FF2 | 60A | Генератор |
| FF3 | 30А | Электровентилятор охлаждения радиатора |
| 40A | Электровентилятор охлаждения радиатора (в исполнении с кондиционером или климатической установкой) | |
| FF4 | 40A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| FF5 | 25А | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| FF6 | 50А | Контроллер электроусилителя рулевого управления |
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для хэтчбека или универсала).
