Lada Largus FL (фейслифт с 2021 года) получил ряд изменений, в том числе обновленный передний бампер. Как разобрать бампер Cross-версии своими руками рассказывается в технологической инструкции завода. Перед началом работ следует снять передний бампер.

Положить бампер на рабочий стол, отсоединить колодку жгута 3, рисунок 3-1, проводов бампера от противотуманной фары 1 (головка сменная Torx Т20, вороток).

Отвернуть винты 2 крепления противотуманной фары, снять фару с бампера (головка сменная Torx Т20, вороток).

Отвернуть винты и снять противотуманную фару с другой стороны бампера.

Рисунок 3-1 – Крепление противотуманной фары: 1 – фара противотуманная; 2 – винт крепления противотуманной фары; 3 – жгут проводов бампера

Рисунок 3-2 – Крепление накладки бампера нижней: 1 – винт крепления накладки; 2 – накладка бампера нижняя; 3 – бампер передний

Отвернуть винты 1, рисунок 3-2, крепления накладки нижней 2 бампера к бамперу 3, снять накладку (головка сменная Torx Т20, вороток).

Отвернуть гайки 3, рисунок 3-3, крепления накладки 2 бампера боковой к бамперу 1 (головка сменная 8, вороток).

Отвернуть винт 4 крепления передней части накладки к бамперу, снять накладку поочередно отжимая фиксаторы (головка сменная Torx Т20, вороток, отвертка плоская).

Рисунок 3-3 – Крепление накладки переднего бампера боковой: 1 – бампер передний; 2 – накладка бампера боковая; 3 – гайка крепления накладки; 4 – винт крепления накладки

Произвести демонтаж накладки другой стороны бампера.

Высверлить заклепки 2, рисунок 3-4, крепления направляющих щитков левого 1 и правого 3 нижней решетки бампера, снять щитки (сверло Ø 4,5 мм, дрель).

Рисунок 3-4 – Крепление направляющих щитков нижней решетки бампера: 1 – щиток направляющий нижней решетки бампера левый; 2 – заклепка; 3 – щиток направляющий нижней решетки бампера правый

Отвернуть три винта 1, рисунок 3-5, крепления верхнего молдинга к бамперу (головка сменная Torx Т20, вороток).

Снять молдинг, отжав фиксирующие защелки (отвертка плоская).

Отвернуть четыре винта 2, крепления нижнего молдинга к бамперу (головка сменная Torx Т20, вороток).

Снять молдинг, отжав фиксирующие защелки (отвертка плоская)

Рисунок 3-5 – Крепление верхнего и нижнего молдингов: 1 – винт крепления верхнего молдинга; 2 – винт крепления нижнего молдинга

Снять вставку 2, рисунок 3-6, переднего бампера 1 отжав фиксирующие защелки (отвертка плоская).

Произвести демонтаж вставки другой стороны бампера.

Рисунок 3-6 – Вставка переднего бампера правая/левая: 1 – бампер передний; 2 – вставка бампера

Отвернуть два винта 4, рисунок 3-7, крепления решетки 3 бампера, к бамперу (головка сменная Torx Т20, вороток).

Высверлить заклепки 2, крепления балки 1 бампера и решетки к бамперу, снять решетку, отжав фиксирующие защелки (сверло Ø 4,5 мм, дрель, отвертка плоская).

Рисунок 3-7 – Крепление решетки бампера: 1 – балка бампера; 2 – заклепка; 3 – решетка бампера; 4 – винт крепления решетки

Высверлить заклепки 1 и 2, рисунок 3-8, крепления балки бампера, направляющих щитков решетки радиатора левого 3 и правого 5, снять щитки и балку (сверло Ø 4,5 мм, дрель).

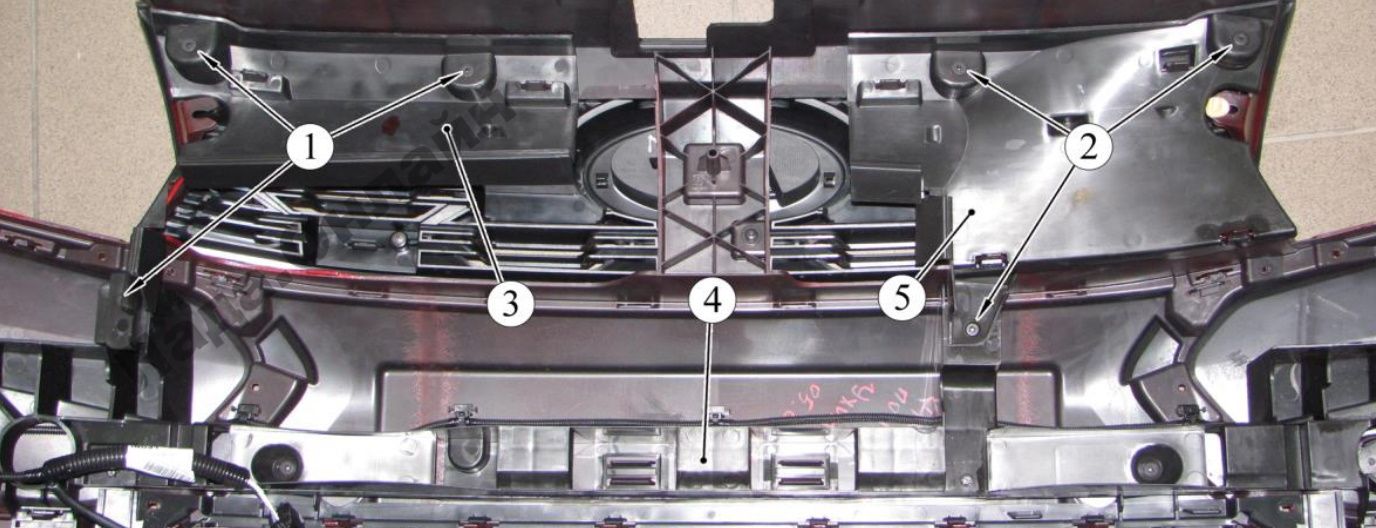

Рисунок 3-8 – Крепление щитков и балки бампера: 1, 2 – заклепка; 3 – щиток направляющий решетки радиатора левый; 4 – балка бампера; 5 – щиток направляющий решетки радиатора правый

Отвернуть винт 2, рисунок 3-9, крепления облицовки 1 радиатора, к бамперу 2 (головка сменная Torx Т20, вороток).

Отжать защелки и снять облицовку в сборе с решеткой радиатора (отвертка плоская).

Рисунок 3-9 – Крепление облицовки радиатора: 1 – облицовка радиатора; 2 – винт крепления облицовки; 3 – бампер

ПРИМЕЧАНИЕ: При отсутствии необходимости демонтажа направляющих щитков решетки радиатора, допускается демонтировать решетку радиатора без демонтажа направляющих щитков.

Отвернуть винты 1, рисунок 3-10, крепления решетки 2 радиатора к облицовке (отвертка крестообразная).

Отжать защелки и разъединить детали (отвертка плоская).

Рисунок 3-10 – Крепление решетки радиатора: 1 – винт крепления решетки; 2 – решетка радиатора

Снять логотип 1, рисунок 3-11, с облицовки 2 радиатора, отжав фиксирующие защелки 3 (отвертка плоская).

Рисунок 3-11 – Крепление логотипа: 1 – логотип; 2 – облицовка радиатора; 3 – фиксаторы облицовки

Отсоединить точки крепления жгута проводов бампера, снять жгут (отвертка плоская).

Сборку бампера производить в порядке, обратном разборке.
