Снимать обивки (карты) дверей автомобиля приходится в случае из замены, ремонта или доработки. Как это сделать самостоятельно на внедорожнике Lada Niva Travel (ранее Шеви Нива) рассказывается в технологической инструкции завода.

Передняя дверь

Сожмите выступы фиксатора и извлеките кнопку 4 (см. рис. 8-43) выключения блокировки замка двери.

Извлеките три клавишных переключателя на левой двери и один на правой, разъедините штекерные колодки, снимите заглушки 5 (рис. 8-40), отверните винты 3 и 4 крепления ручки 10 подлокотника двери 12, снимите ручку подлокотника и облицовку бокового зеркала.

Отверните винт крепления облицовки 1 (рис. 8-41), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.

Отверните три самонарезающих винта 6 (см. рис. 8-40) и снимите карман 9 обивки передней двери.

Отверните два винта, отожмите отверткой кнопку 2 и снимите обивку 13.

Рис. 8-40. Снятие обивки передней двери

Рис. 8-40. Снятие обивки передней двери: 1 – верхний уплотнитель проема передней двери; 2 – кнопка; 3 – винт; 4 – винт; 5 – заглушка;
6 – винт; 7 – уплотнитель порога; 8 – пистон; 9 – карман обивки двери; 10 – ручка подлокотника; 11 – уплотнитель проема двери; 12 – передняя дверь; 13 – обивка передней двери.

Рис. 8-41. Снятие ручек передней двери

Рис. 8-41. Снятие ручек передней двери: 1 – облицовка внутренней ручки двери; 2 – внутренняя ручка двери; 3 – передняя дверь; 4 – наружная ручка передней двери; 5 – цилиндр замка; 6 – винт; 7 – скоба.

Рис. 8-43. Механизм блокировки передней двери

Рис. 8-43. Механизм блокировки передней двери: 1 – тяга внутреннего привода замка; 2 – тяга кнопки; 3 – вставка кнопки; 4 – кнопка выключения замка двери; 5 – тяга наружной ручки; 6 – фиксатор замка; 7 – тяга выключения замка; 8 – винт крепления фиксатора; 9 – замок передней двери; 10 – электроразъем моторедуктора; 11 – моторедуктор.

Процесс сняти обивки передней двери Нивы также показан на видео:

Задняя дверь

Сожмите выступы фиксатора и извлеките кнопку 2 (см. рис. 8-47) выключения блокировки замка двери.

Отверните два винта 5 (см. рис. 8-45) и снимите карман 4.

Отверните винт крепления облицовки 1 (рис. 8-46), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.

Снимите облицовку 9 (рис. 8-48) и ручку 10 стеклоподъемника.

Отожмите кнопки 1 (см. рис. 8-45) и снимите обивку задней двери 8.

Рис. 8-45. Снятие обивки задней двери

Рис. 8-45. Снятие обивки задней двери: 1 – кнопка; 2 – вставка ручки подлокотника; 3 – держатель обивки; 4 – карман обивки задней двери; 5 – винт; 6 – уплотнитель порогов двери; 7 – уплотнитель проема задней двери; 8 – задняя дверь.

Рис. 8-46. Снятие ручек задней двери

Рис. 8-46. Снятие ручек задней двери: 1 – облицовка внутренней ручки; 2 – внутренняя ручка двери; 3 – скоба; 4 – задняя дверь; 5 – гайка; 6 – наружная ручка задней двери; 7 – болт; 8 – винт.

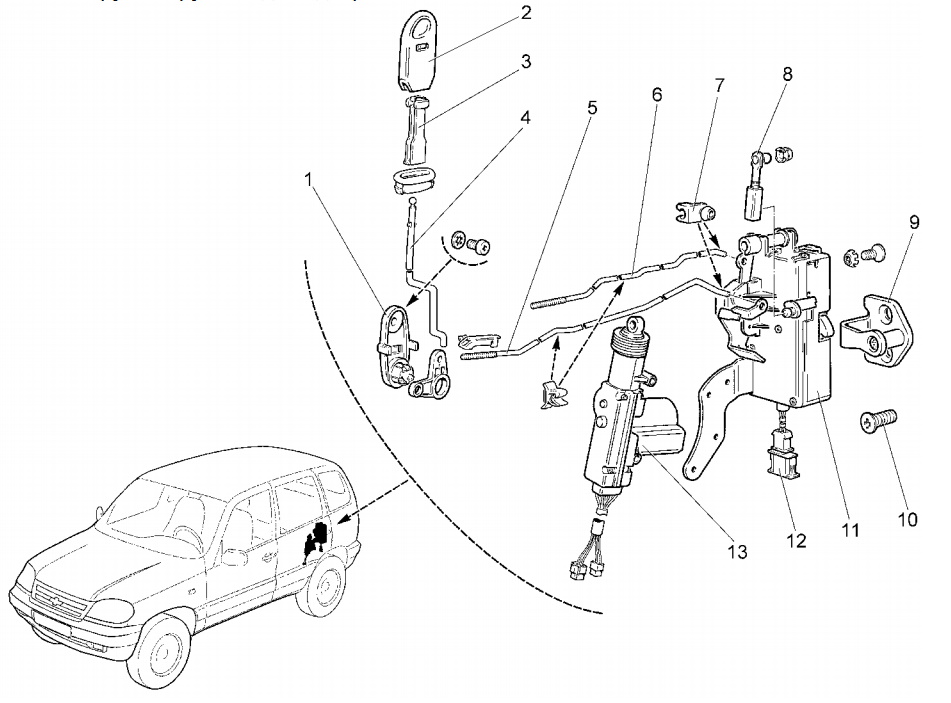

Рис. 8-47. Механизм блокировки задней двери: 1 – корпус привода выключения замка; 2 – кнопка выключения замка; 3 – вставка кнопки; 4 – тяга кнопки; 5 – тяга привода замка; 6 – тяга внутреннего привода замка; 7 – скоба крепления тяги замка; 8 – тяга наружной ручки; 9 – фиксатор замка; 10 – винт крепления фиксатора; 11 – замок задней двери; 12 – электроразъем моторедуктора; 13 – моторедуктор.

Процесс сняти обивки задней двери Нивы также показан на видео:
