Как разобрать задний бампер Lada Niva Travel

20 мая 2021 Лада.Онлайн 2 910 0

В заднем бампере Lada Niva Travel (фейслифт с 2021 года) установлены фонари освещения номерного знака, катафоты, а в Люкс версиях в нем установлены камера заднего вида, омыватель камеры и датчики парковки (парктроник). Как заменить все эти элементы заднего бампера Нивы рассказывается в технологической инструкции завода.

Снять бампер.

Положить бампер на рабочий стол.

Отсоединить колодку 3, рисунок 5-1, жгута 1 проводов бампера от фонаря 2 освещения номерного знака (отвертка плоская).

Сжать фиксатор и извлечь фонарь из отверстия в бампере.

Снять второй фонарь освещения номерного знака.

Рисунок 5-1 – Крепление фонаря освещения номерного знака: 1 – жгут проводов бампера; 2 – фонарь освещения номерного знака; 3 – колодка жгута проводов бампера

Отсоединить колодку жгута 2, рисунок 5-2, проводов камеры 1 заднего вида от колодки жгута 4 проводов бампера.

Сжать фиксаторы и извлечь камеру из отверстия в бампере.

Отсоединить от жиклера омыва камеры трубку 3 подачи омывающей жидкости.

Сжать фиксаторы и извлечь жиклер из отверстия в бампере.

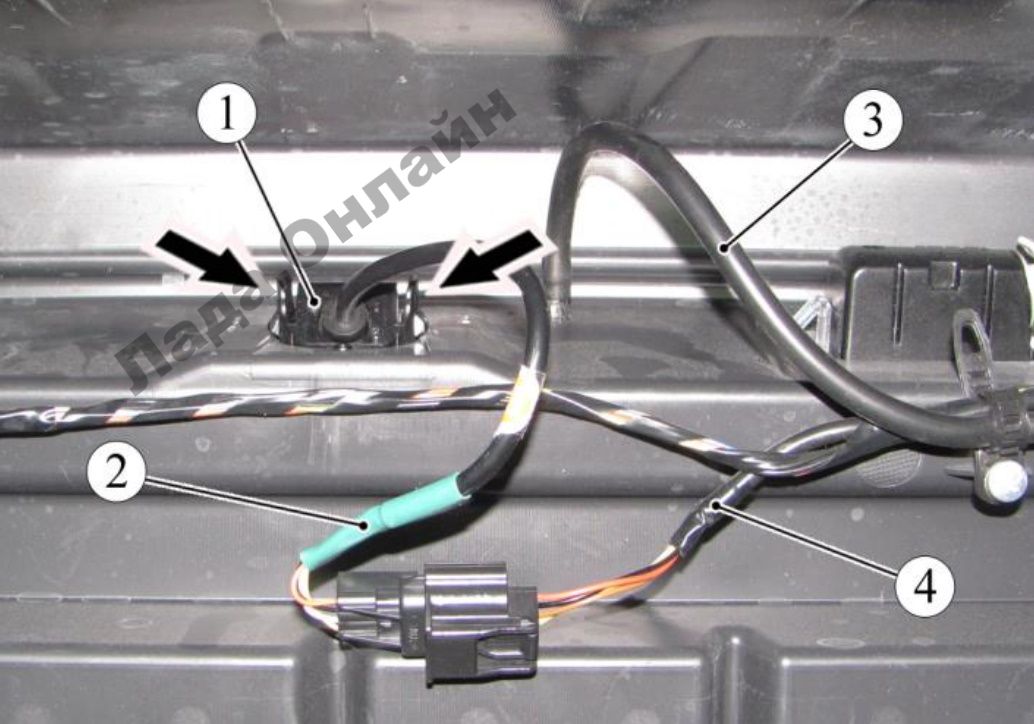

Рисунок 5-2 – Камера заднего вида: 1 – камера заднего вида; 2 – жгут проводов камеры заднего вида; 3 – трубка подачи омывающей жидкости; 4 – жгут проводов бампера;

Отсоединить колодку жгута 2, рисунок 5-3, проводов бампера от датчика 1 системы безопасной парковки.

Извлечь датчик системы безопасной парковки из отверстия в бампере, приложив к нему усилие превышающее усилия фиксаторов и направленное вдоль его оси к внешней стороне бампера.

Снять остальные датчики с бампера.

Отсоединить точки крепления жгута проводов бампера, снять жгут (отвертка плоская, крестообразная).

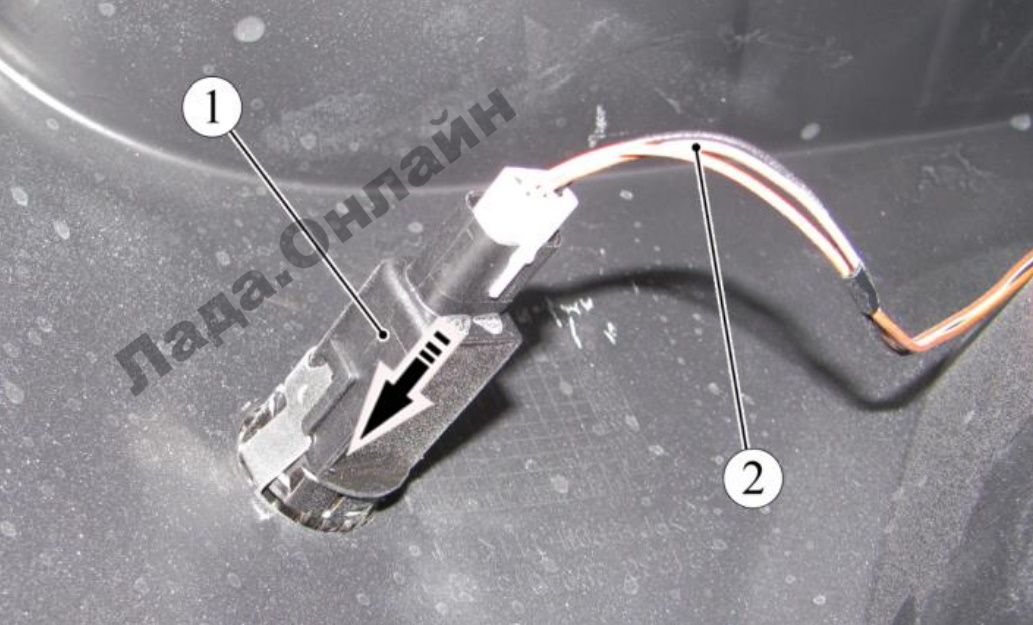

Рисунок 5-3 – Датчик системы безопасной парковки: 1 – датчик системы безопасной парковки; 2 – жгут проводов бампера

Сжать фиксаторы 1, рисунок 5-4, снять светоотражающий элемент 2 с правой и левой стороны бампера.

Рисунок 5-4 – Крепление световозвращающего элемента: 1 – фиксатор; 2 – световозвращающий элемент

Отвернуть винты 3, рисунок 5-5, крепления воздуховода 1 вытяжной вентиляции к бамперу 2, снять воздуховод, отсоединив его верхнюю часть (место крепления на двустороннюю липкую ленту) от бампера (головка сменная Torx Т15, вороток).

Рисунок 5-5 – Крепление воздуховода вытяжной вентиляции: 1 – воздуховод вытяжной вентиляции; 2 – бампер задний; 3 – винт крепления воздуховода; 4 – место крепления на двустороннюю липкую ленту

Сборку бампера производить в порядке, обратном снятию.

При установке снятого воздуховода вытяжной вентиляции, в верхней части воздуховода наклеить новую липкую ленту шириной 8 мм и длиной 20 мм, см. рисунок 5-5 (лента липкая двусторонняя типа 3М).

Работы по отсоединению в месте приклейки, удалению остатков старой, наклеиванию новой липкой ленты и воздуховода, производить в соответствии с ТИ 3100.25100.20572.
