Распиновка ММС EnjoY PRO на Lada Niva Travel

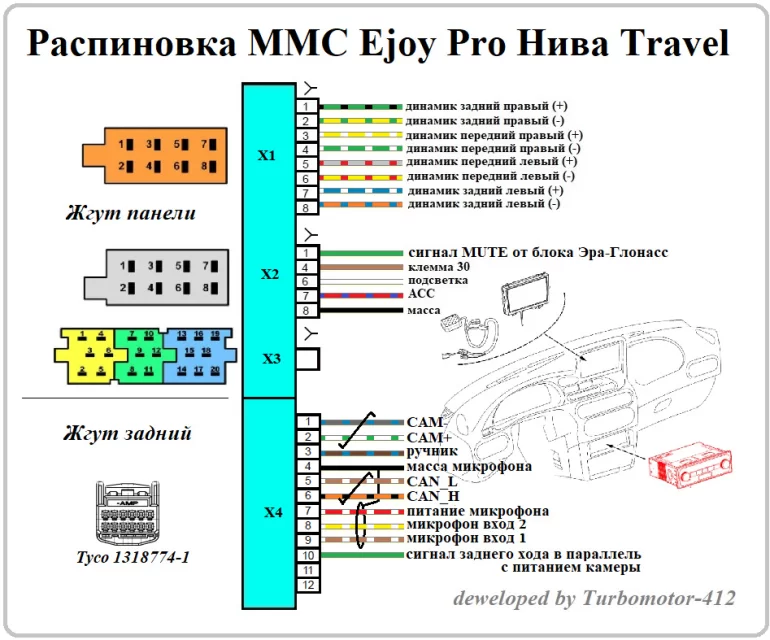

В 2025 году Lada Niva Travel получила обновленную мультимедийную систему Lada EnjoY Pro с расширенным функционалом и интегрированными сервисами Яндекса. Эксперту Turbomotor-412 удалось изучить это головное устройство и составить схему ее подключения.

Распиновка может потребоваться, например, при подключении микрофона или камеры, а также при поиске  их неисправностей.

Жгут панели X1:

• динамик задний правый (+)
• динамик задний правый (-)
• динамик передний правый (+)
• динамик передний правый (-)
• динамик передний левый (+)
• динамик передний левый (-)
• динамик задний левый (+)
• динамик задний левый (-)

Жгут панели X2:

• сигнал MUTE от блока Эра-Глонасс
• клемма 30
• подсветка
• ACC
• масса

Жгут задний:

• CAM-
• CAM+
• ручник
• масса микрофона
• CAN L
• CANH
• питание микрофона
• микрофон вход 2
• микрофон вход 1
• сигнал заднего хода в параллель с питанием камеры
