Схемы проводки Lada Priora

В семействе автомобилей Lada Priora электропроводка выполнена по так называемой однопроводной схеме. То есть к потребителям питание подходит по одному плюсовому проводу, а вторым, минусовым, проводом при этом является корпус автомобиля. Далее представлены схемы штатной проводки, которые предназначены для специалистов, выполняющих технические обслуживание и ремонт автомобилей LADA Priora.

Общая схема проводки

Подкапотная проводка

Вид сверху:

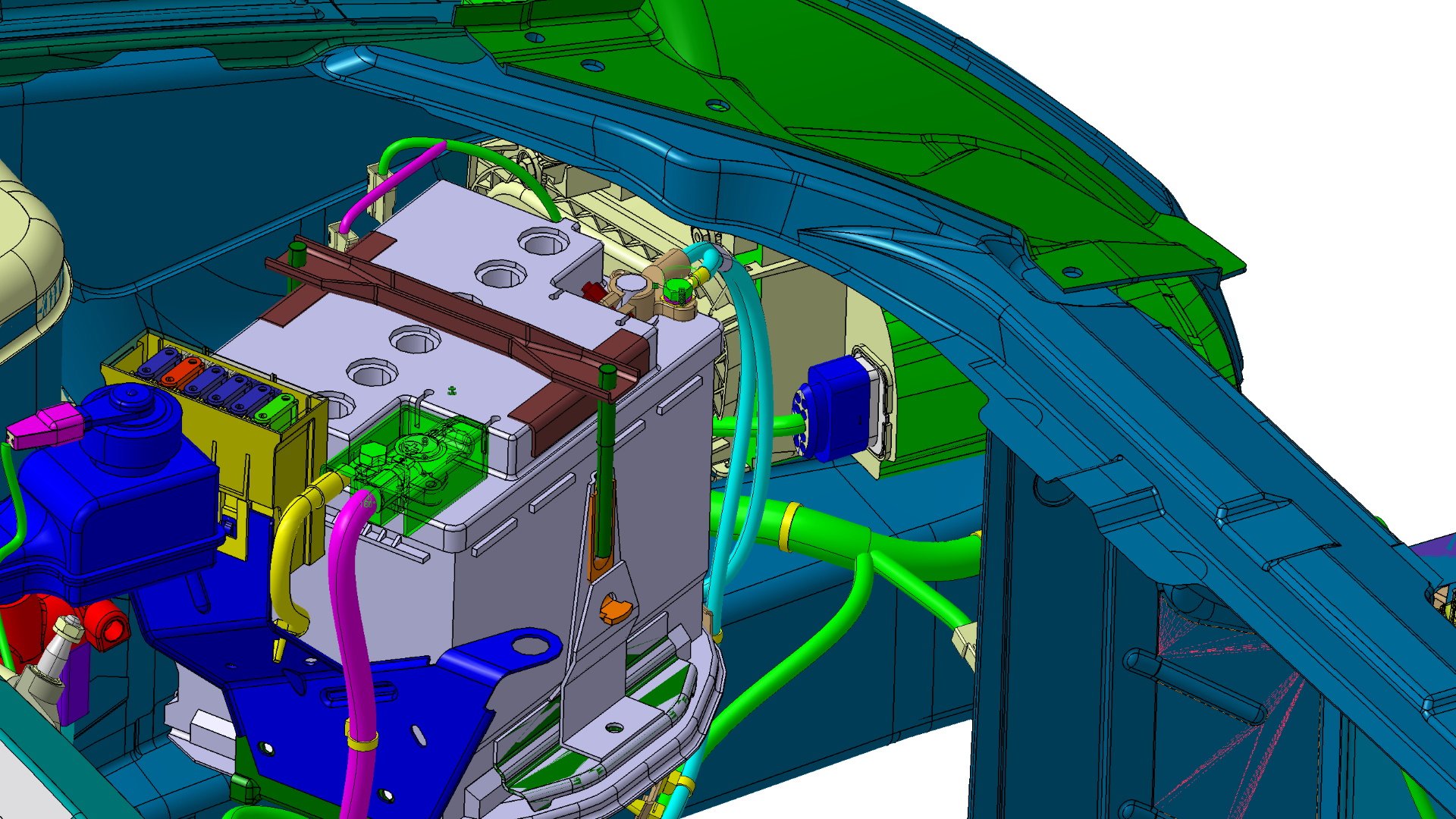

Аккумулятор и датчик скорости:

Зона выхода и кронштейн:

Кронштейн и стеклоочиститель:

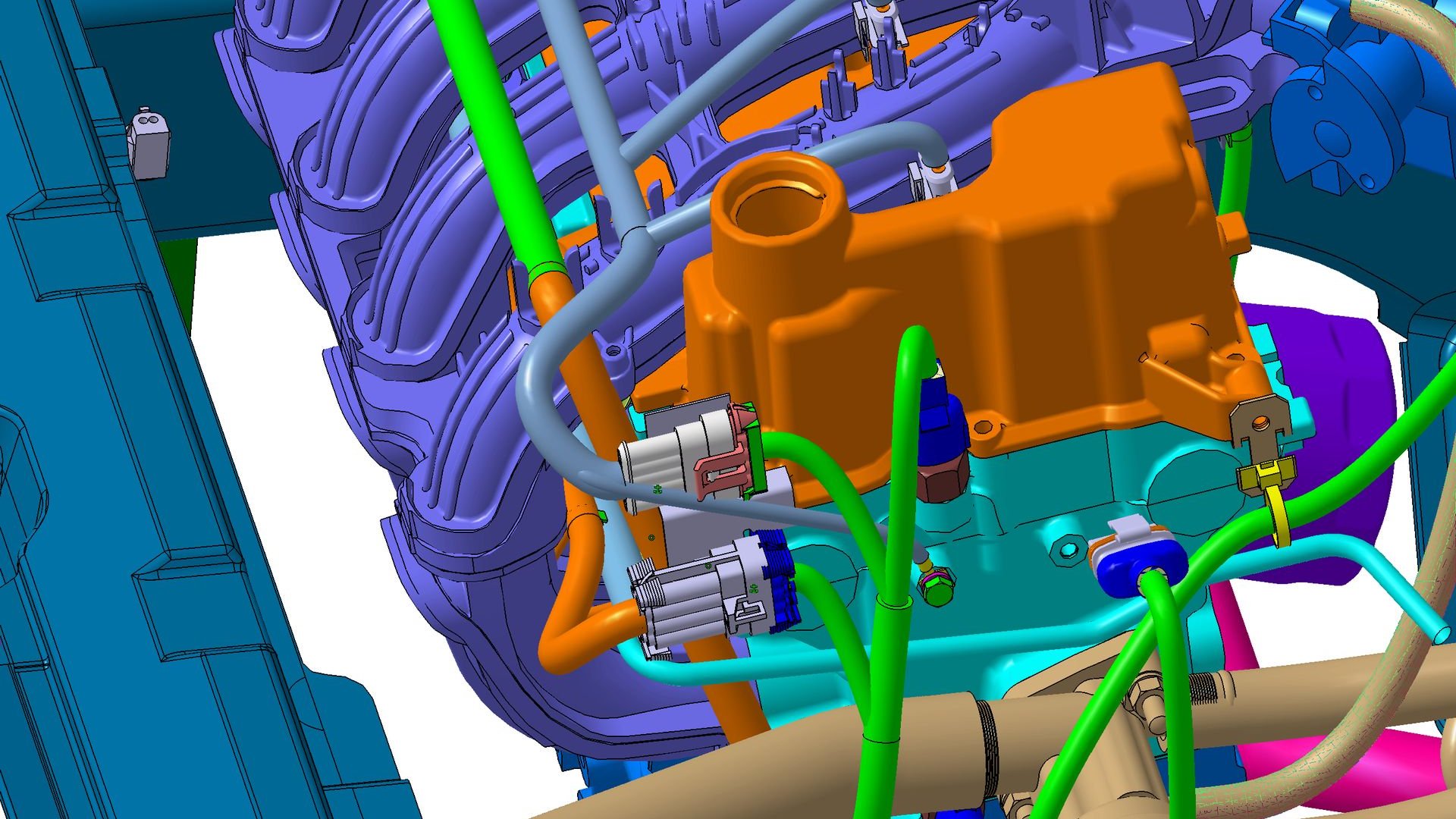

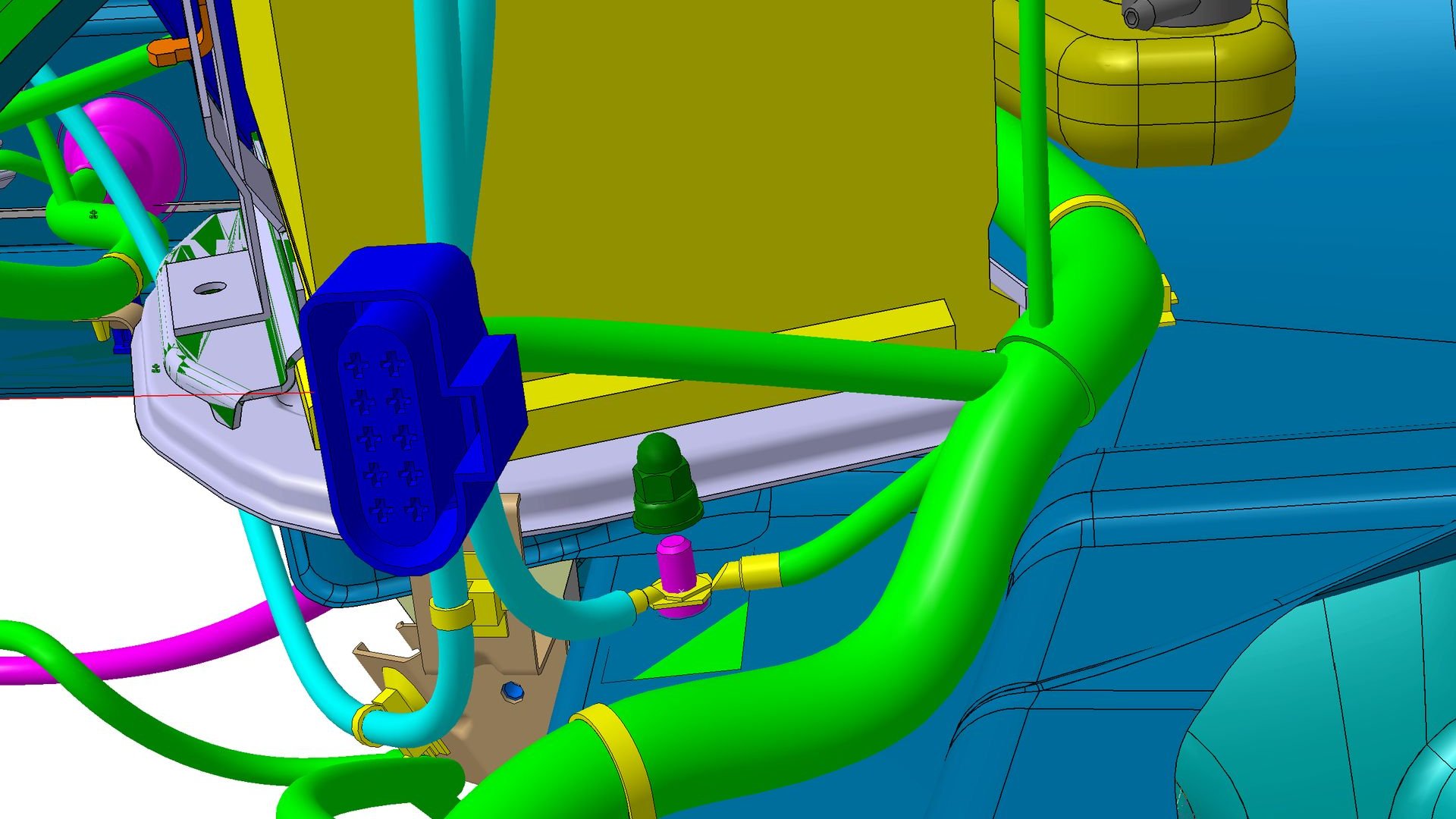

Датчики и «масса»:

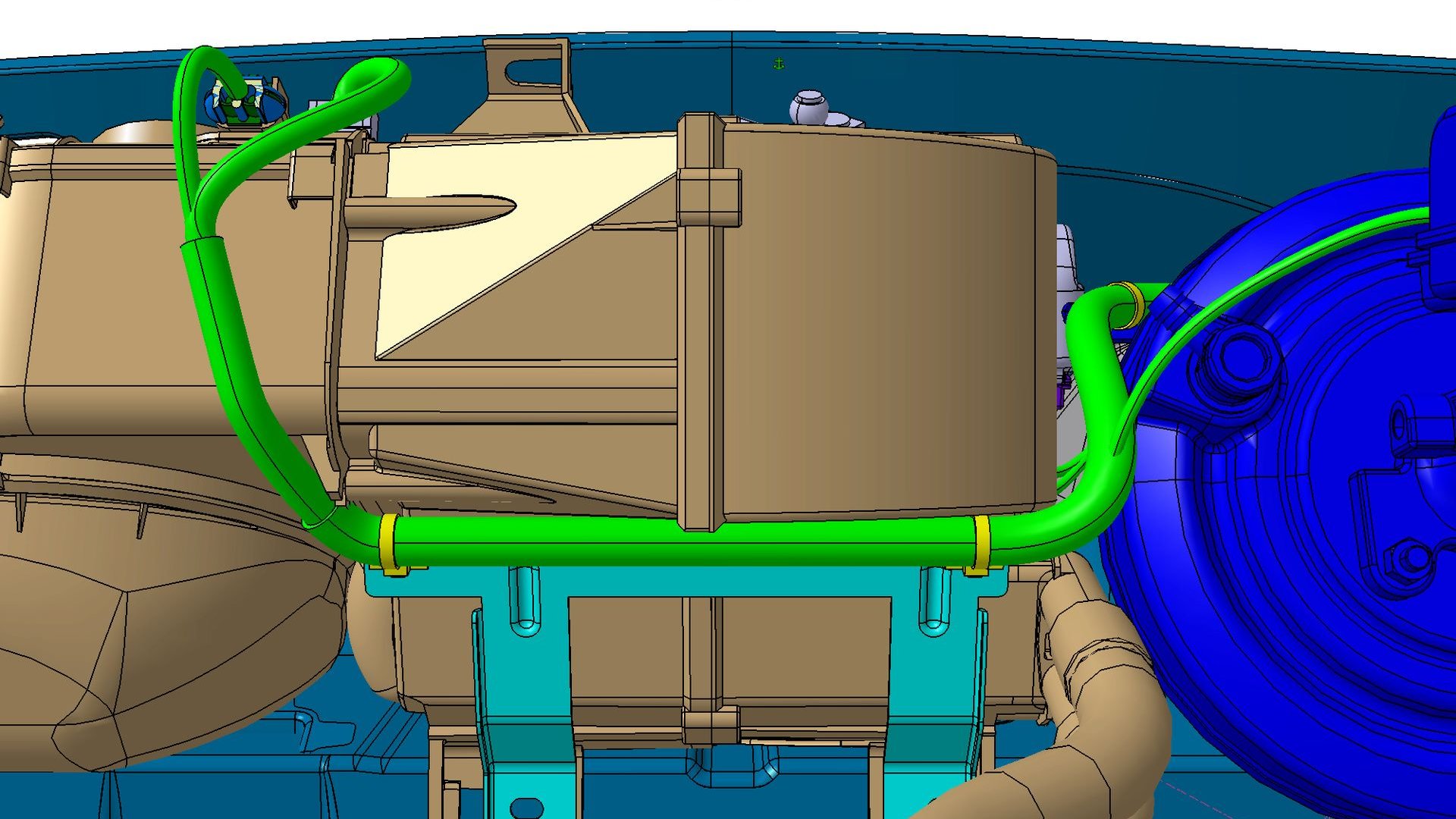

Отопитель:

Датчик неровной дороги и левый борт:

Левый борт и блок предохранителей:

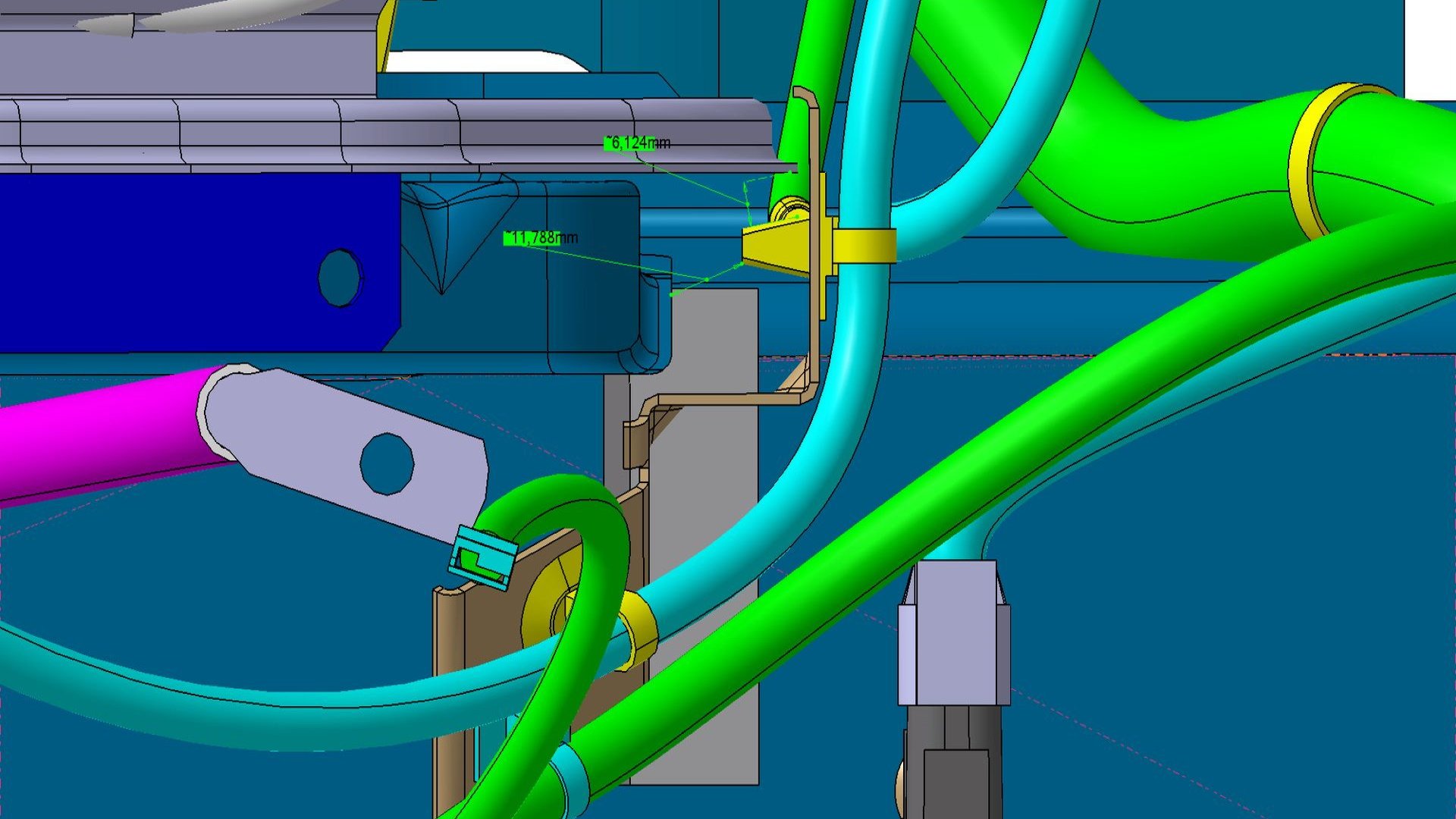

«Масса» и под АКБ:

Омыватель:

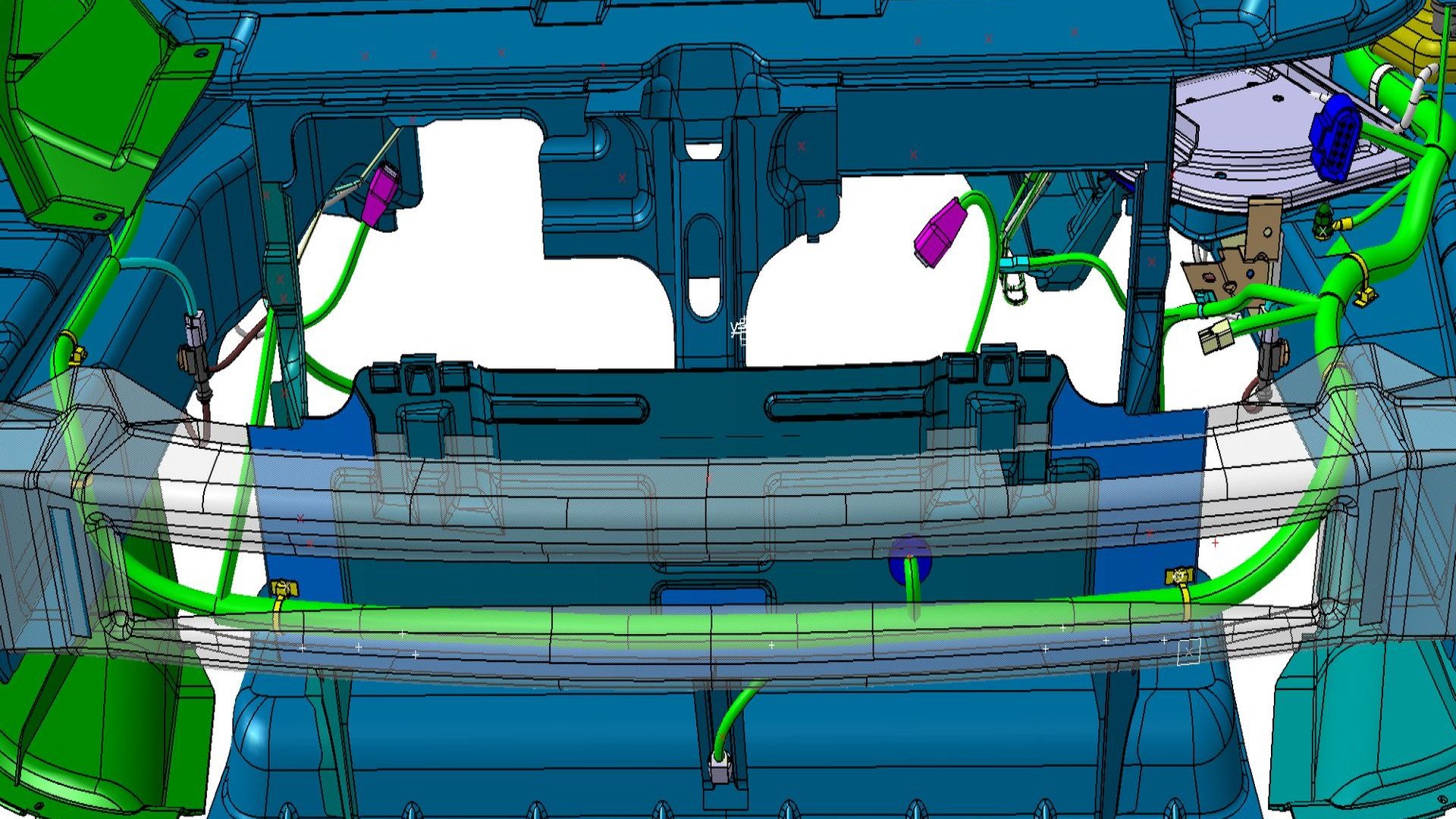

«Масса» левого борта и передок:

Проводка аккумулятора

Проводка фары

Проводка в салоне

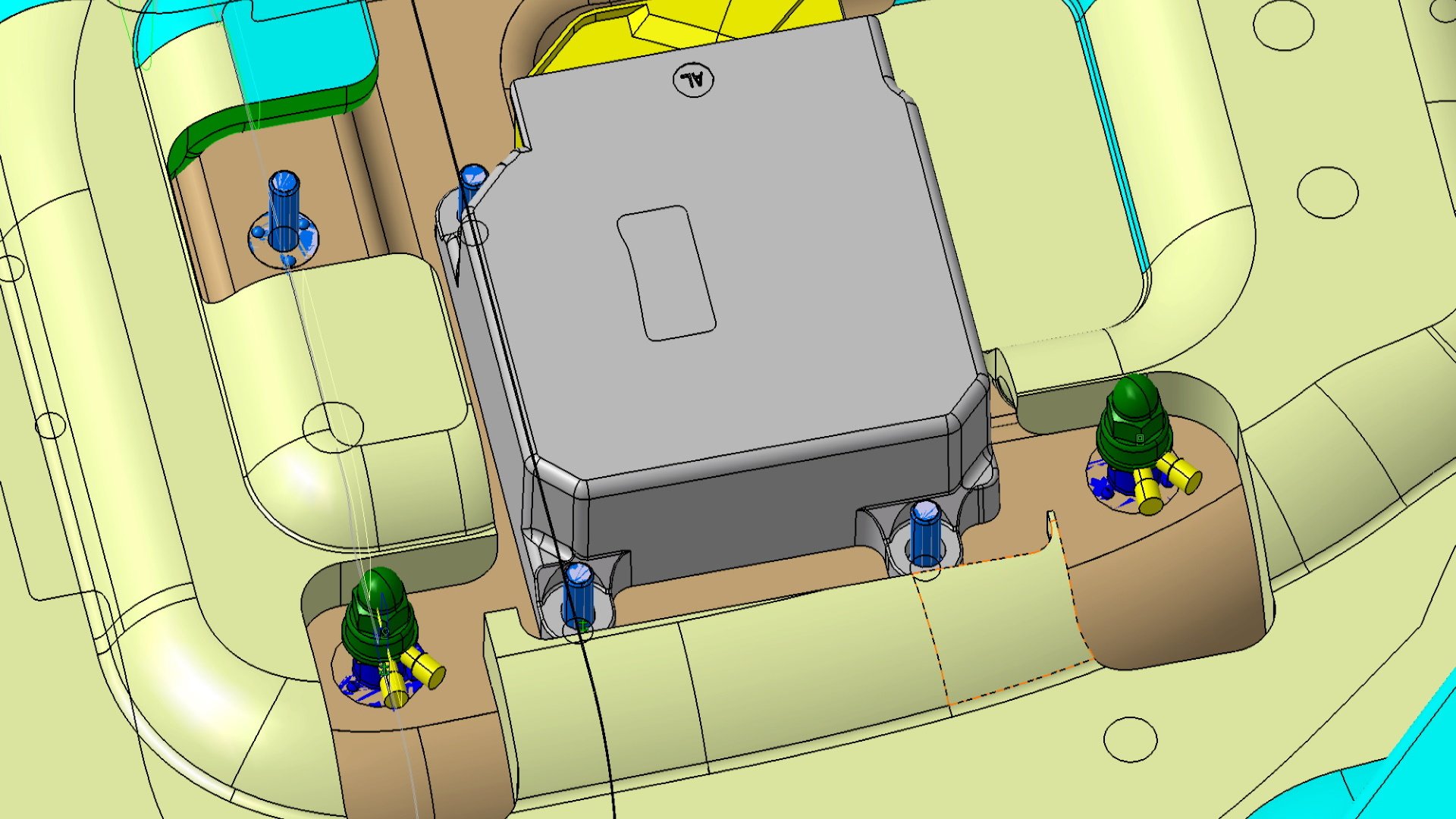

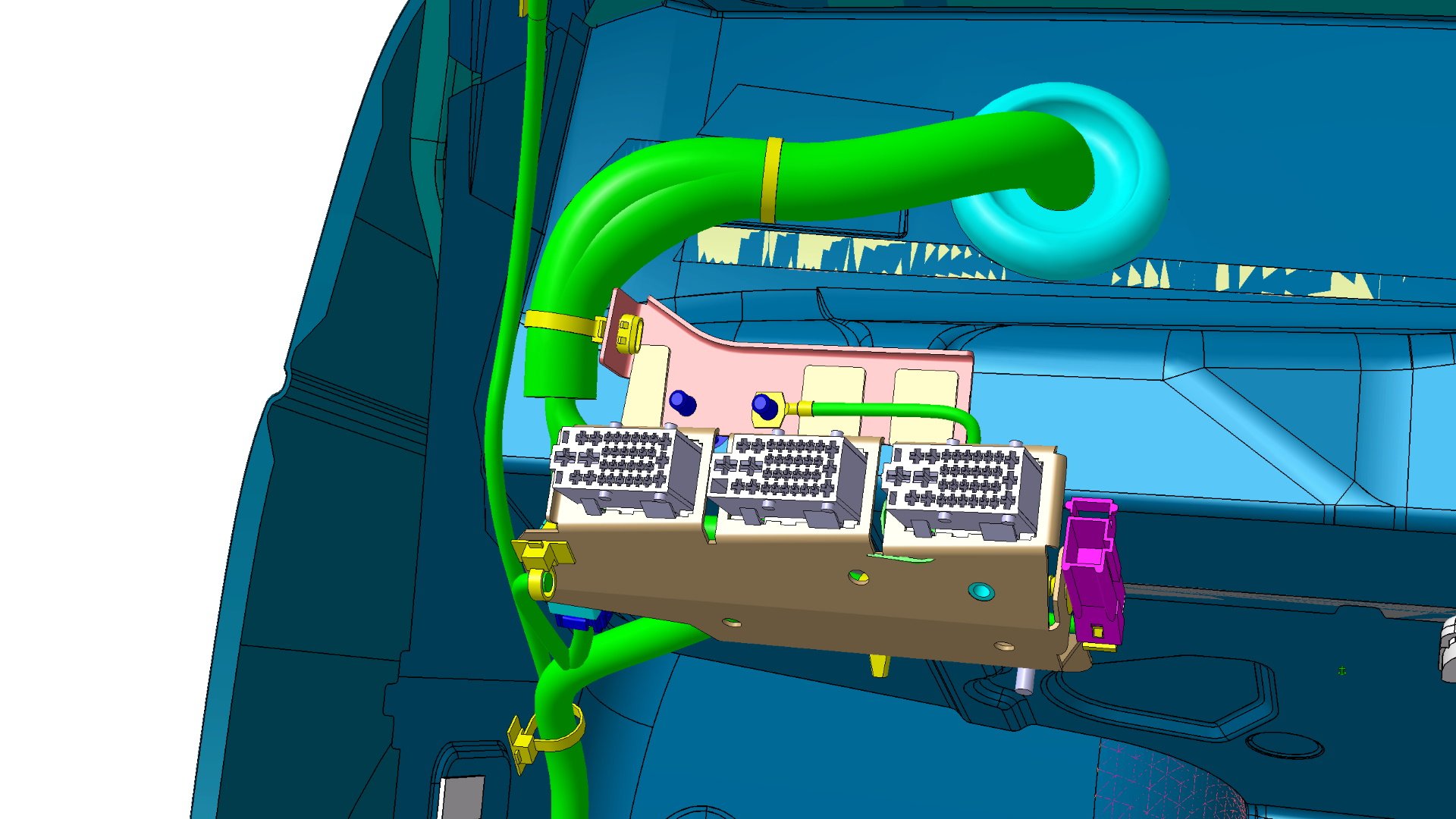

Контроллер ЭСУД и кронштейн:

Плафон освещения на потолке:

Левый порог:

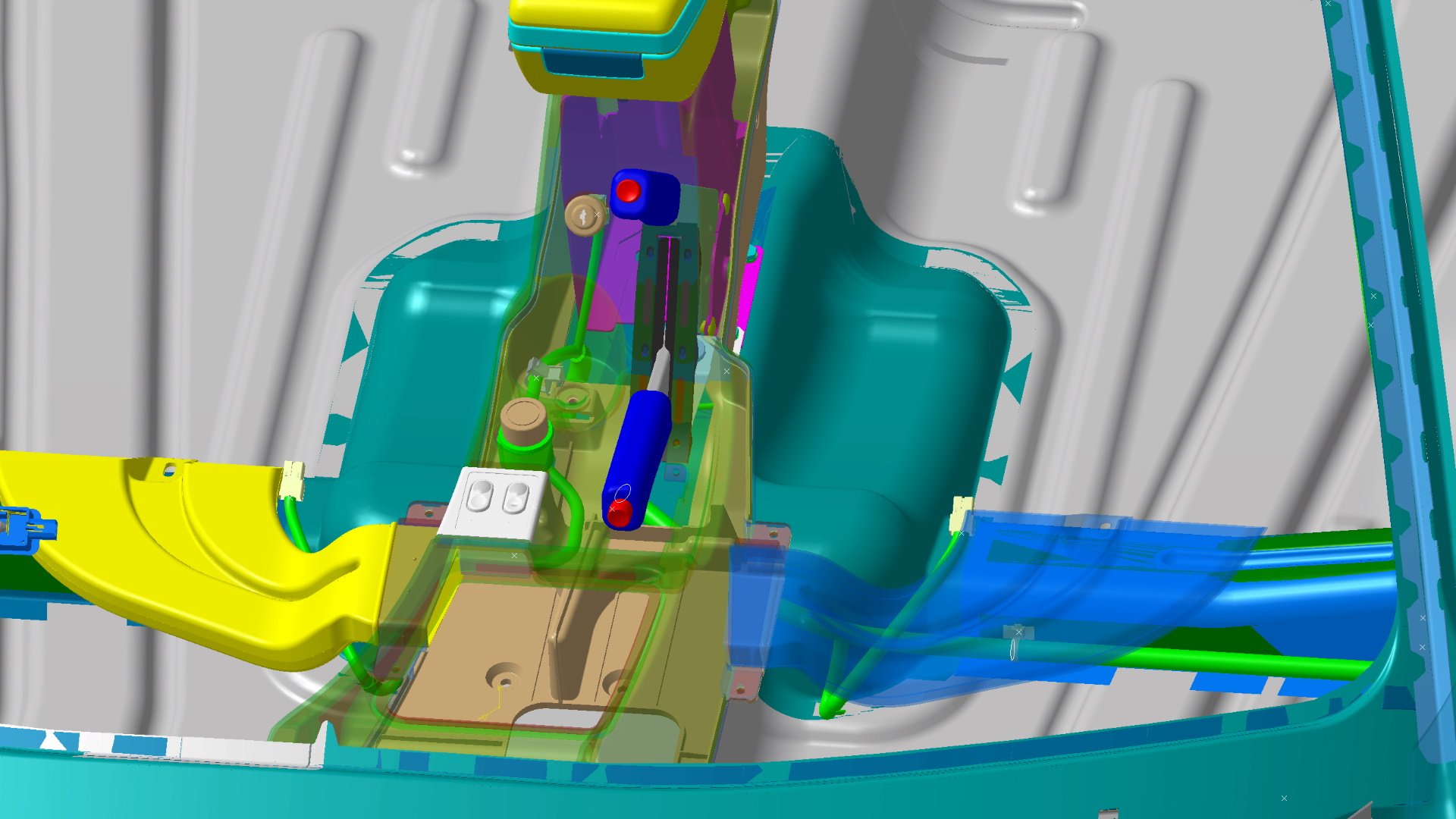

Поперечина пола:

Поперечина пола и левый борт:

Кронштейн:

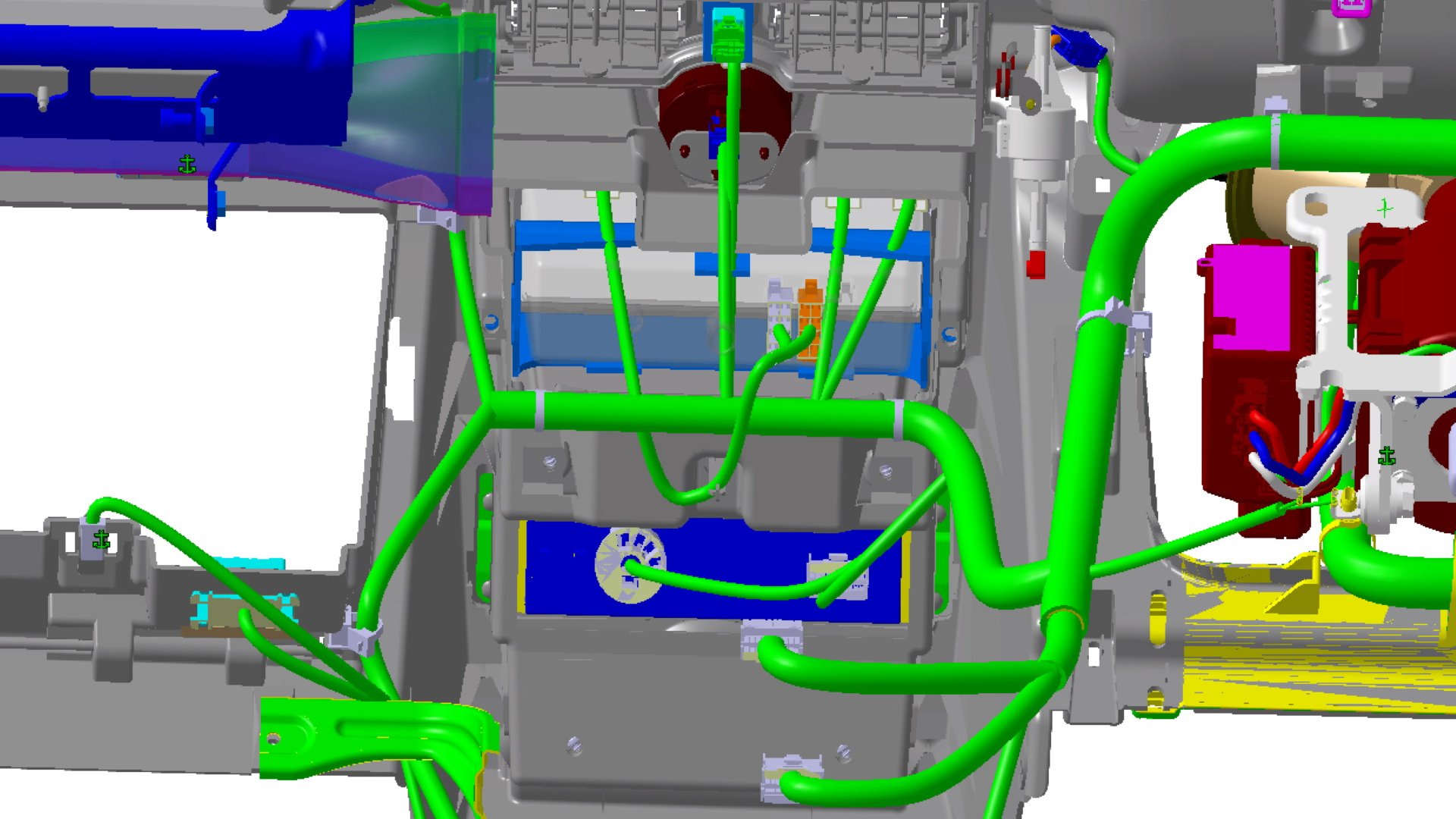

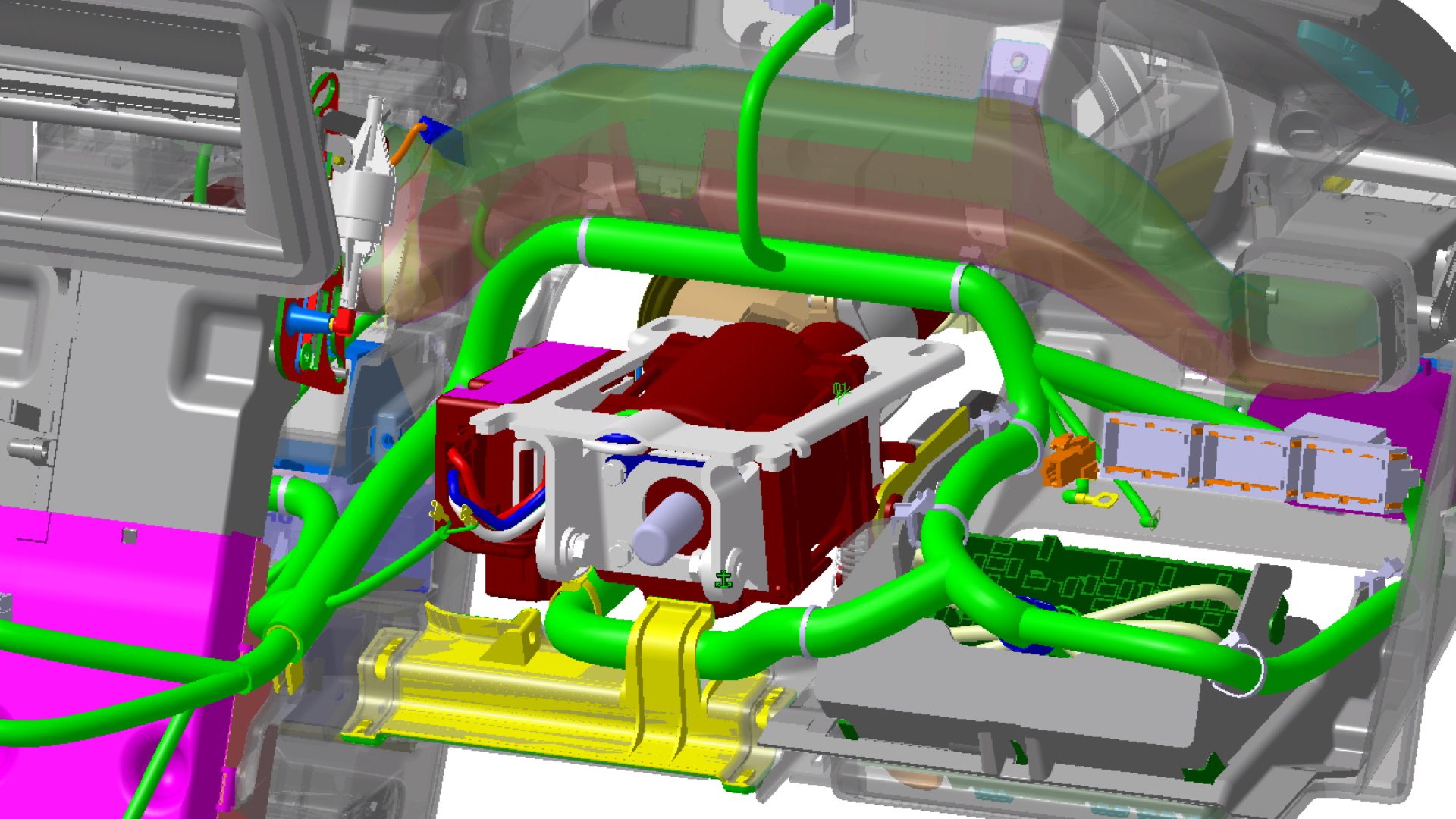

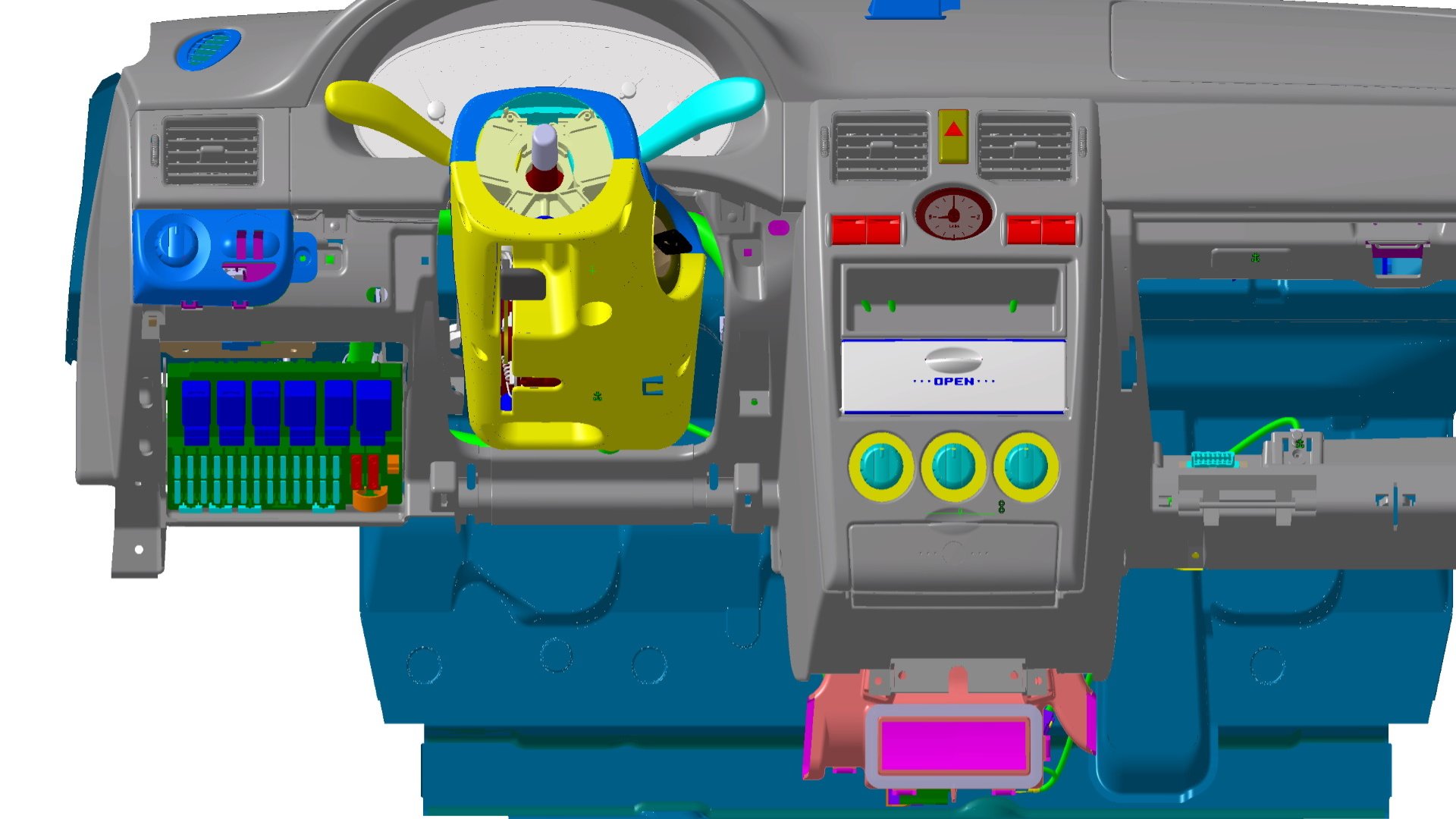

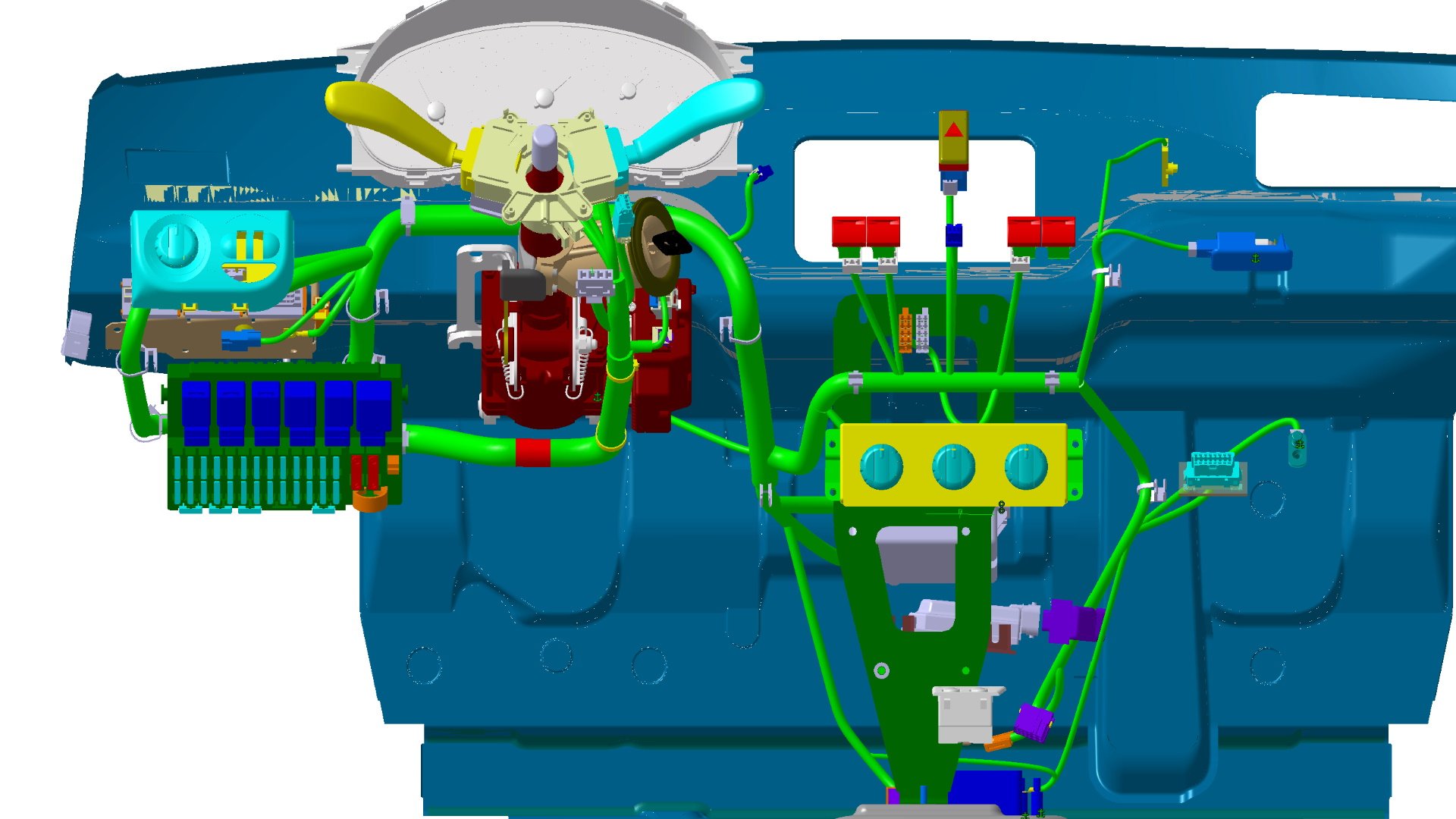

Проводка панели приборов

Проводка в дверях

Проводка багажника

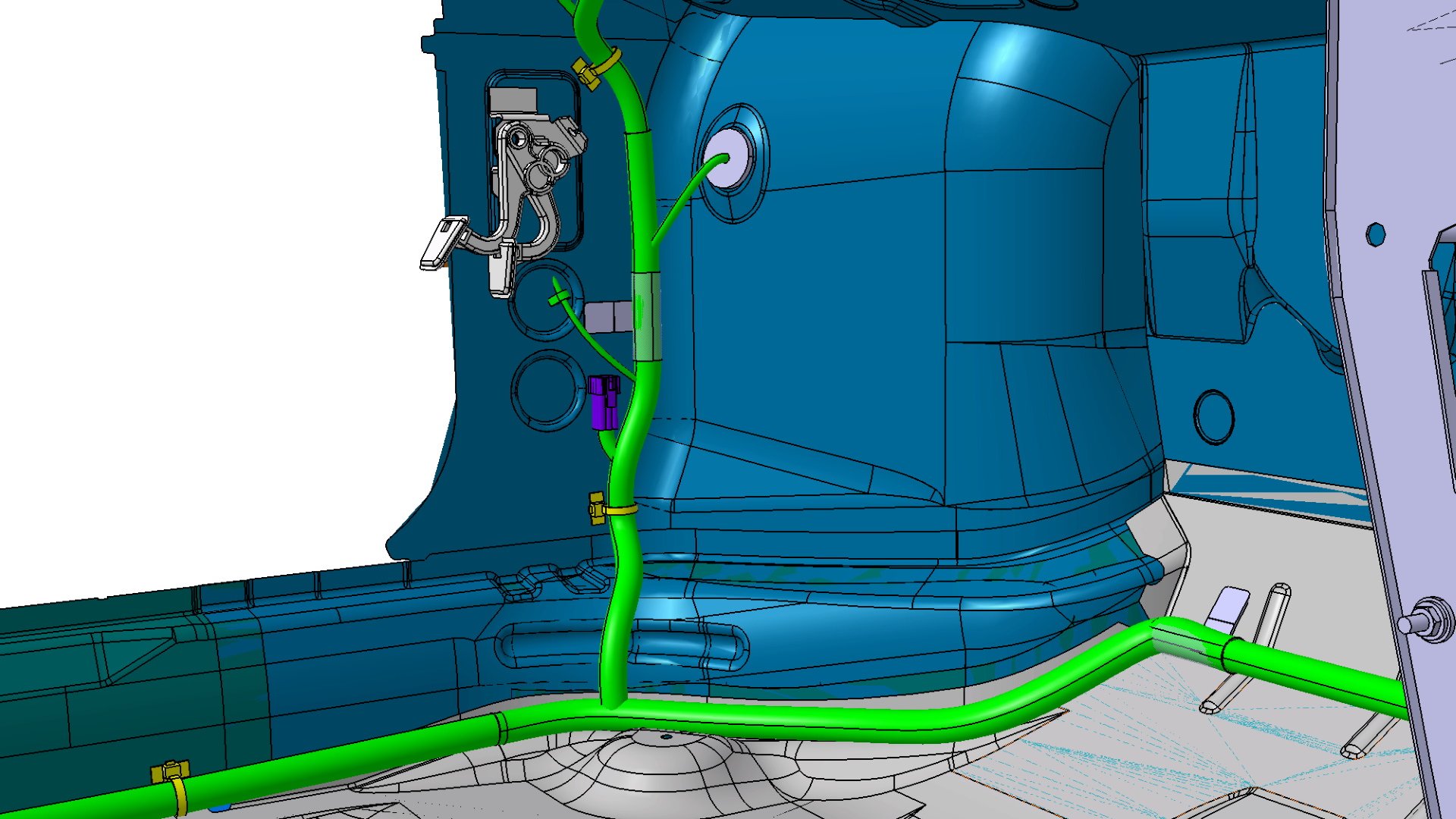

Левый брызговик и левый борт:

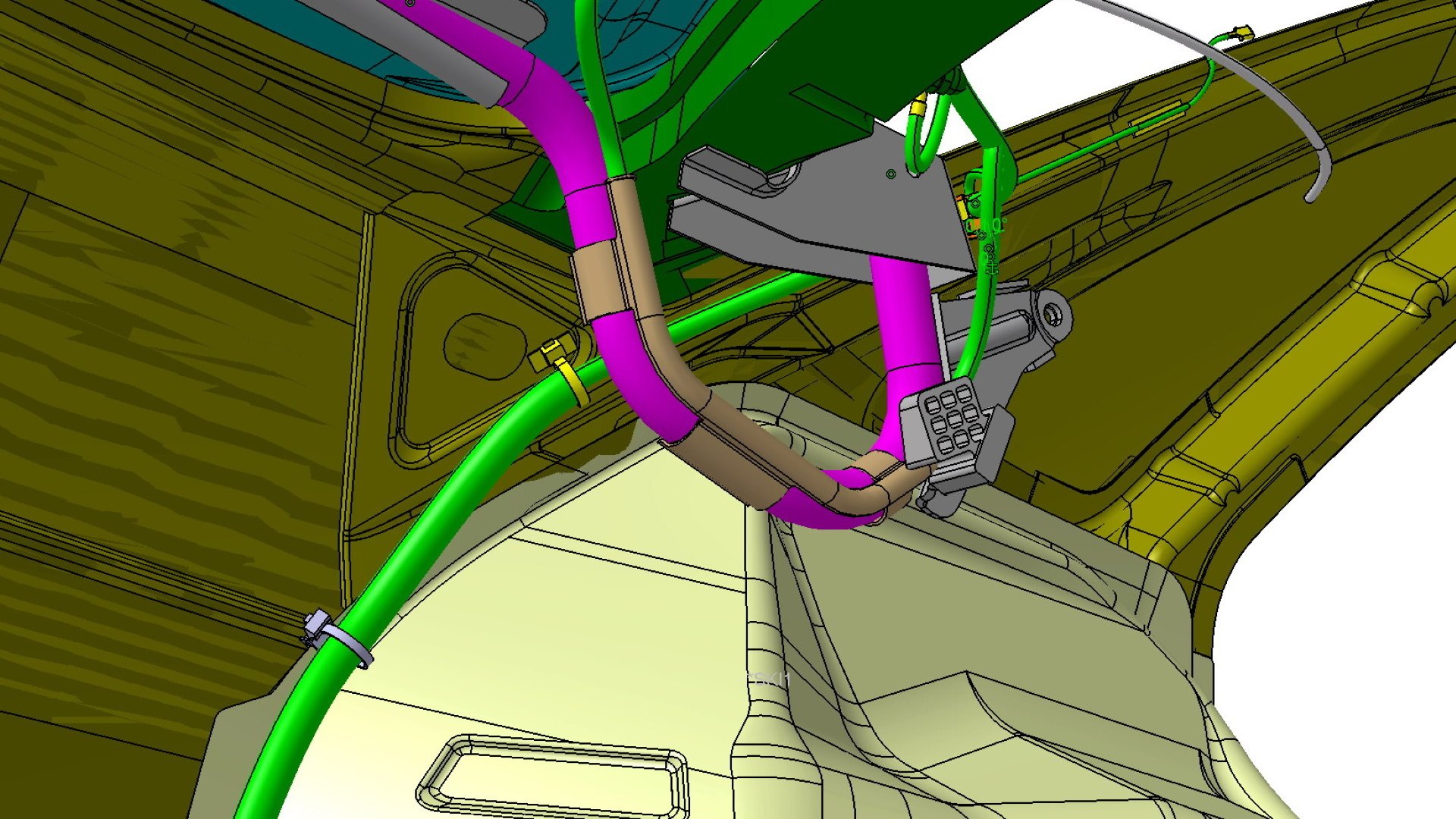

Левый борт:

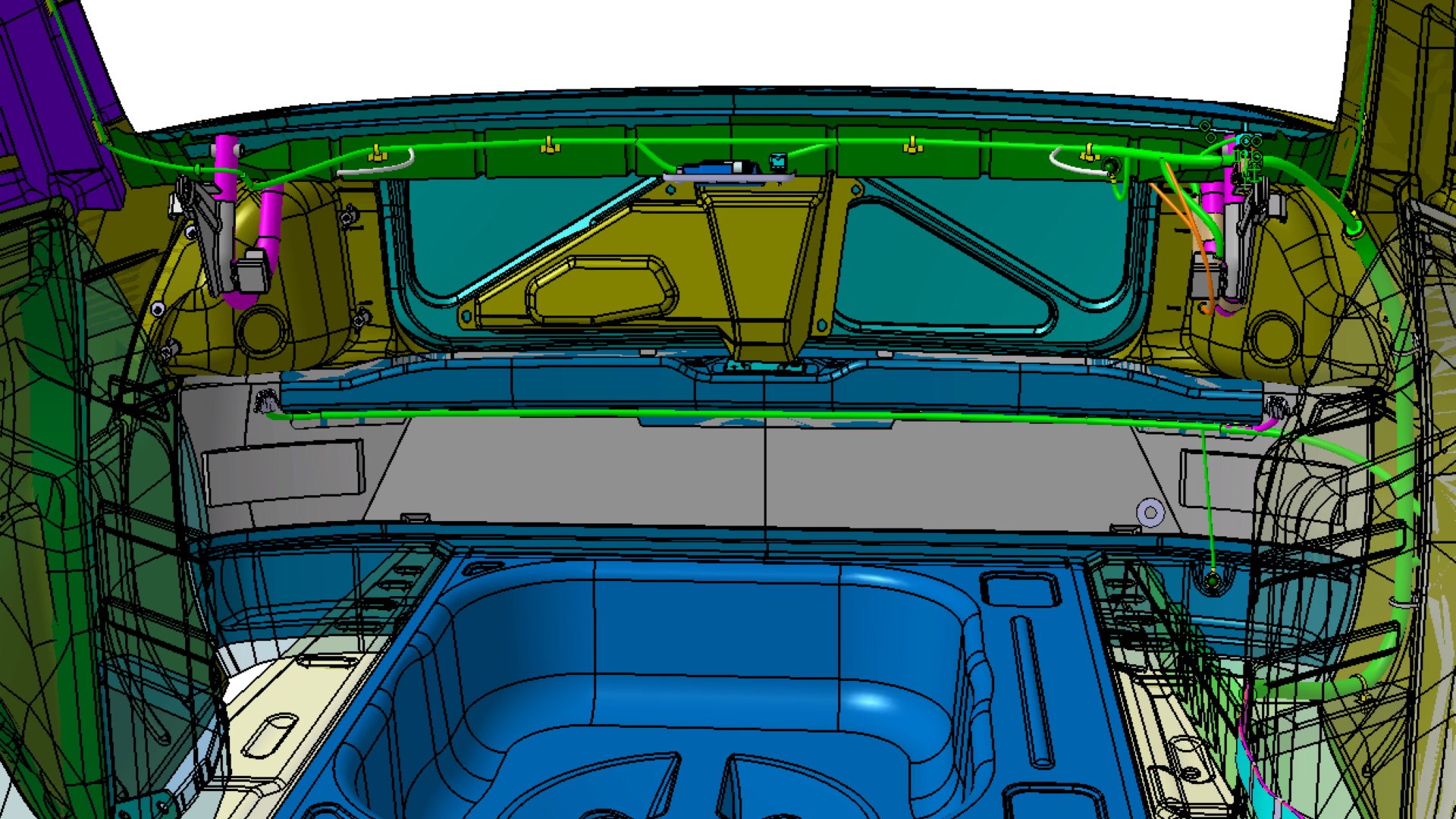

Задок и «масса» задка:

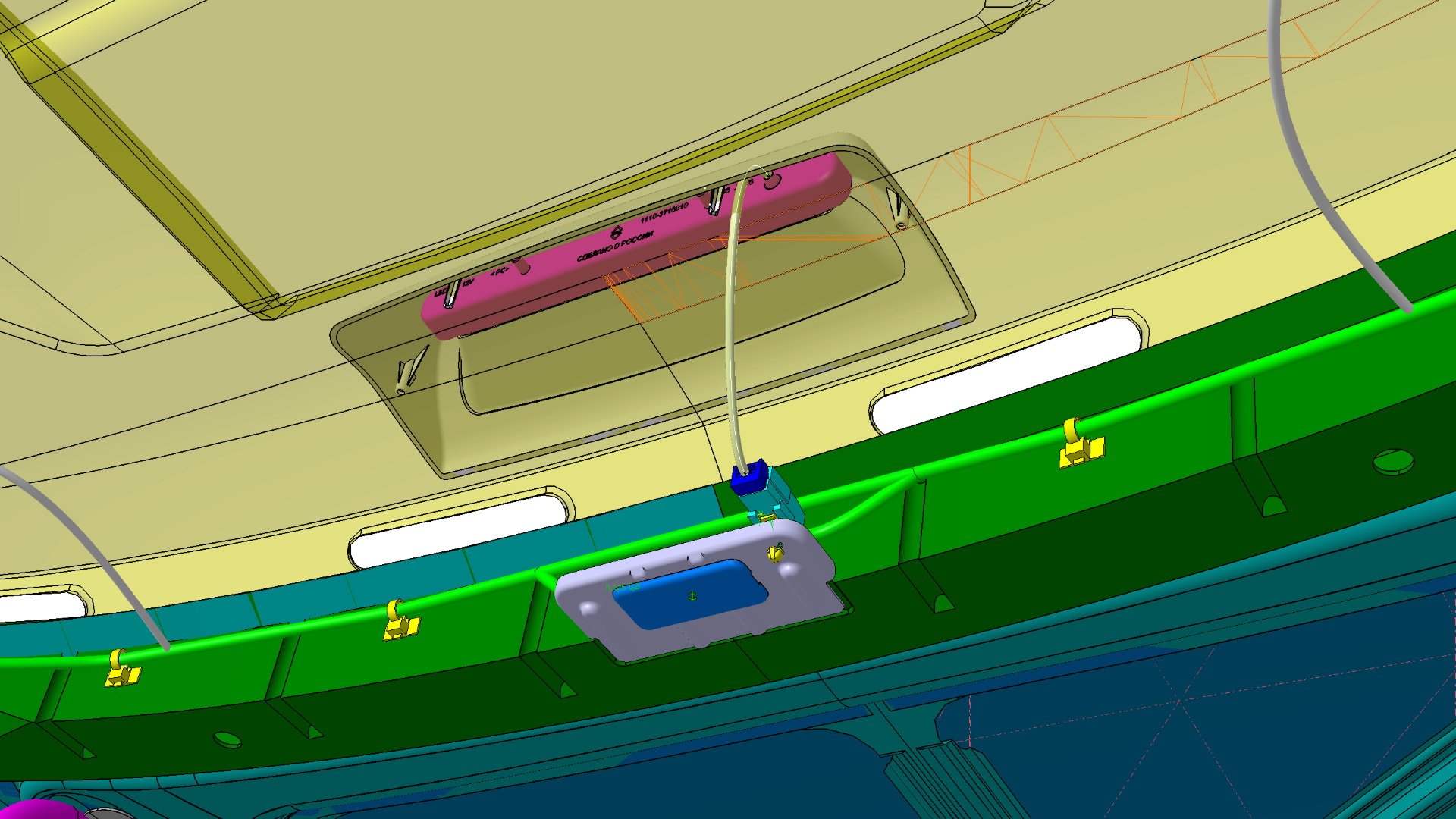

«Масса» задка и поперечина рамы заднего окна:

Поперечина рамы заднего окна и правый брызговик:

Дверь багажника:
