3D модель кронштейна ПТФ Sal-Man для LADA

10 марта 2021 Лада.Онлайн 7 747 3

3D модель кронштейна ПТФ Sal-Man для Lada Vesta, XRAY, Granta, 4x4

Светодиодные противотуманные фары (ПТФ) фирмы Sal-Man пользуются популярностью среди владельцев разных марок автомобилей. Если случилось так, что штатный кронштейн был сломан, есть возможность распечатать его на 3D принтере.

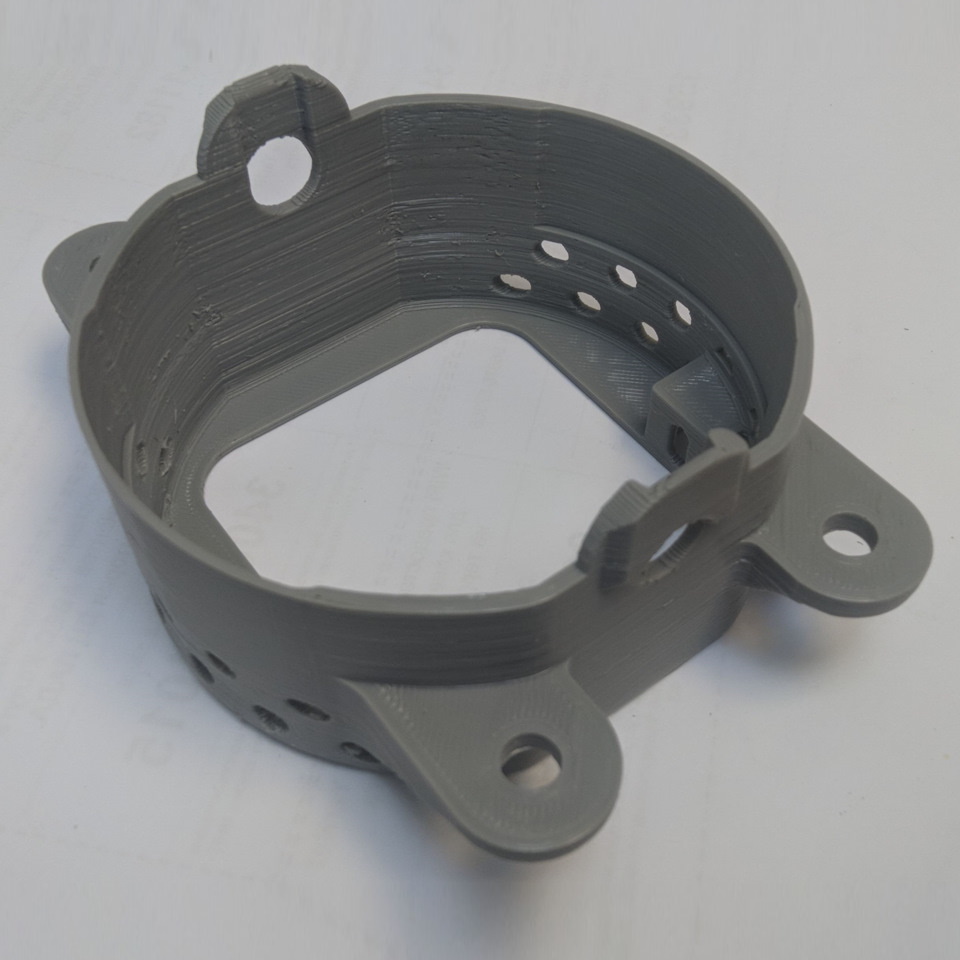

Один из владельцев Lada Vesta (ELITE83) поделился моделью кронштейна-переходника крепления ПТФ Sal-Man под установку на Lada Vesta, XRAY, Granta FL, 4x4 Urban, Largus FL и Renault (с посадочным креплением 50*100мм). Расчетная себестоимость печати около 80р

Скачать: Чтобы скачать файлы нужно авторизироваться на сайте

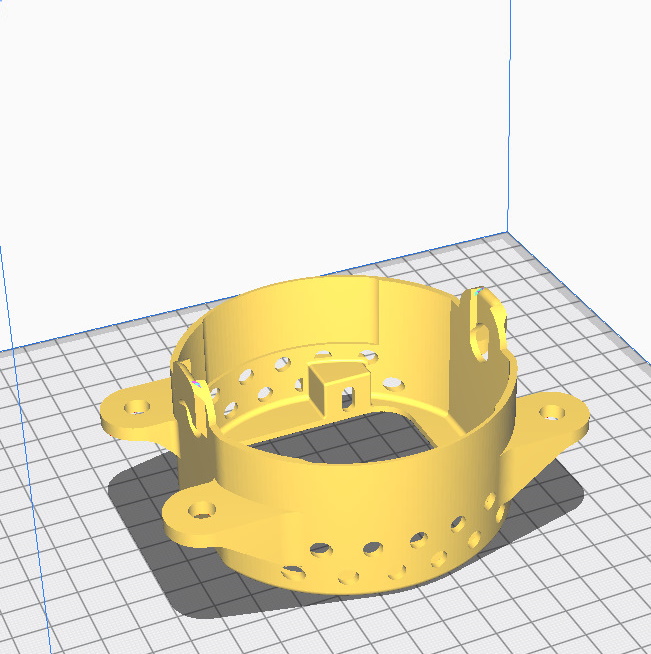

Информация о печати:

dexp ABS
сопло 215
стол 100
сопло 0.4
слой (1й = 0.15, остальные 0.25)
без обдува
с каймой
без камеры
скорость медленных слоев 35 (1 слой), остальных 45
адаптивные слои шаг 0.05

Читайте также:

Ключевые слова: 3d модель принтера

Поделиться в социальных сетях:

👍

ELITE
12 марта 2021 09:54

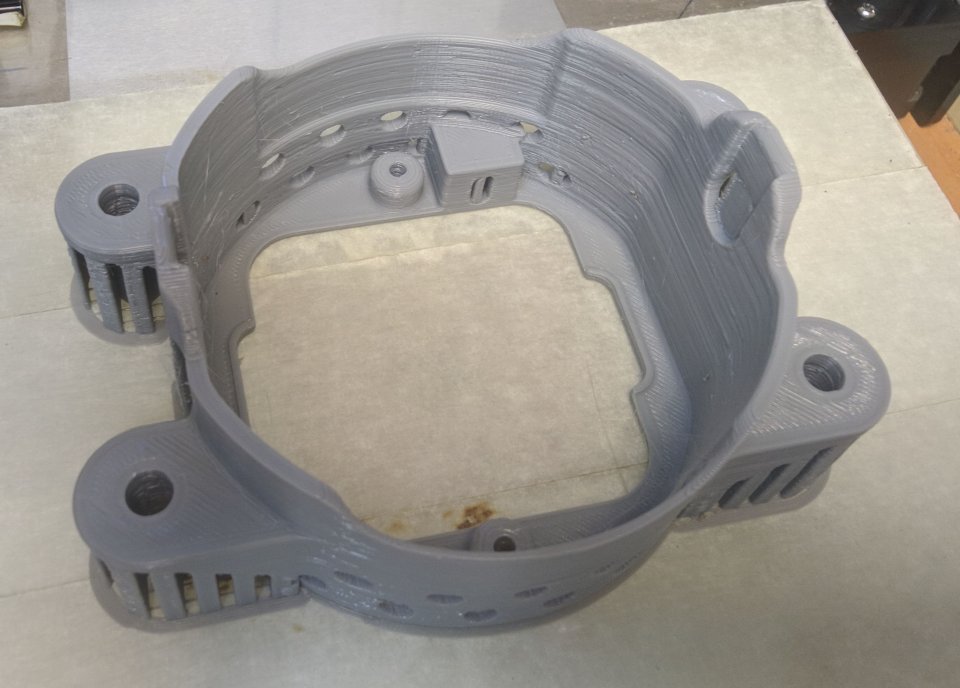

Распечатал :)

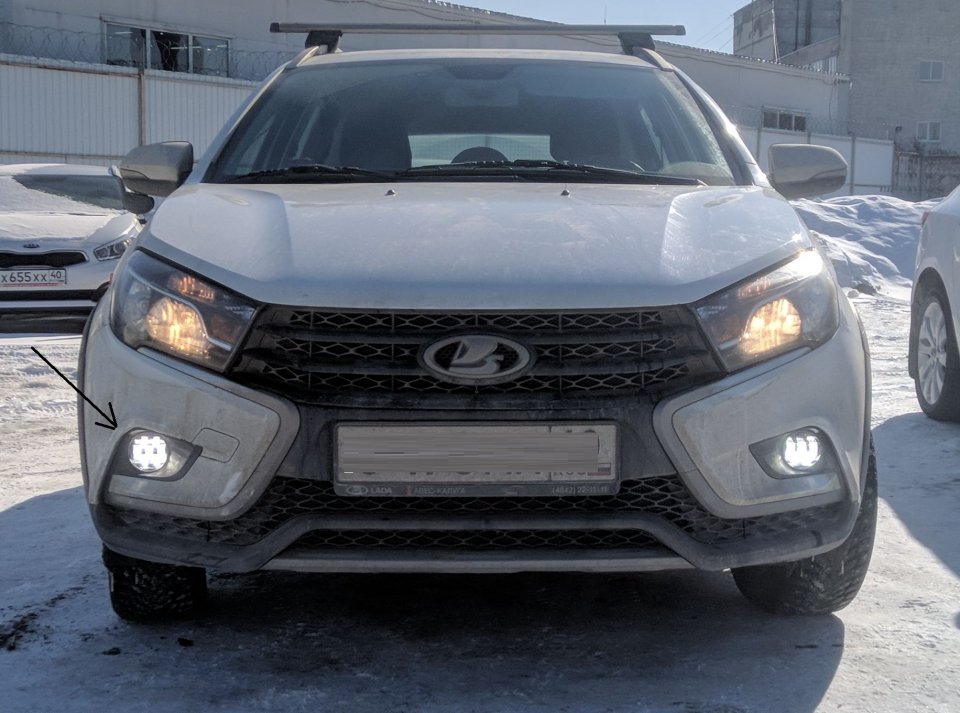

Вчера в -20 ставил ПТФ в распечатанном кронштейне на машину,

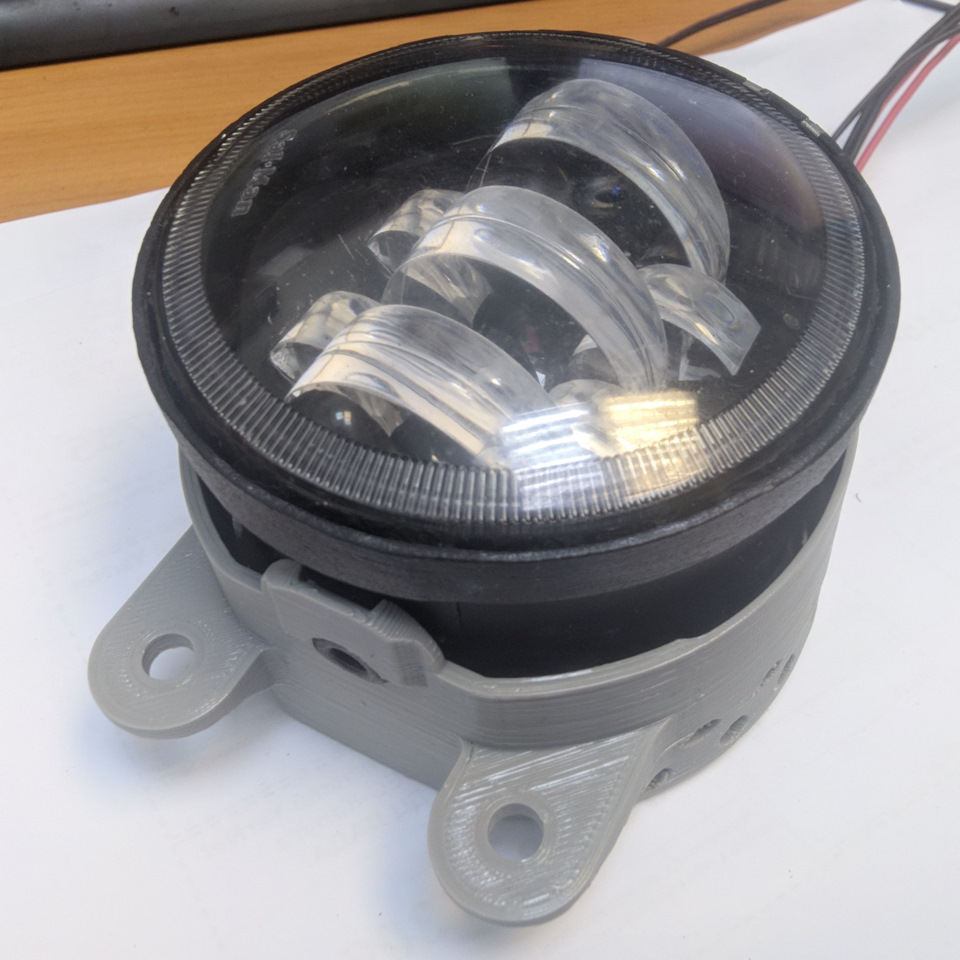

Всё подошло ИДЕАЛЬНО! и ПТФ в кронштейне держится как в родном и кронштейн в бампер сел точно и ровно!

// проект в рамках апгрейда ПТФ сал-ман до 7 линз! (повышение мощности с 15Вт (версия сал-ман 60вт 5 диодов) до 21Вт (апгрейд до 7 диодов)

+1
ELITE
11 марта 2021 15:15

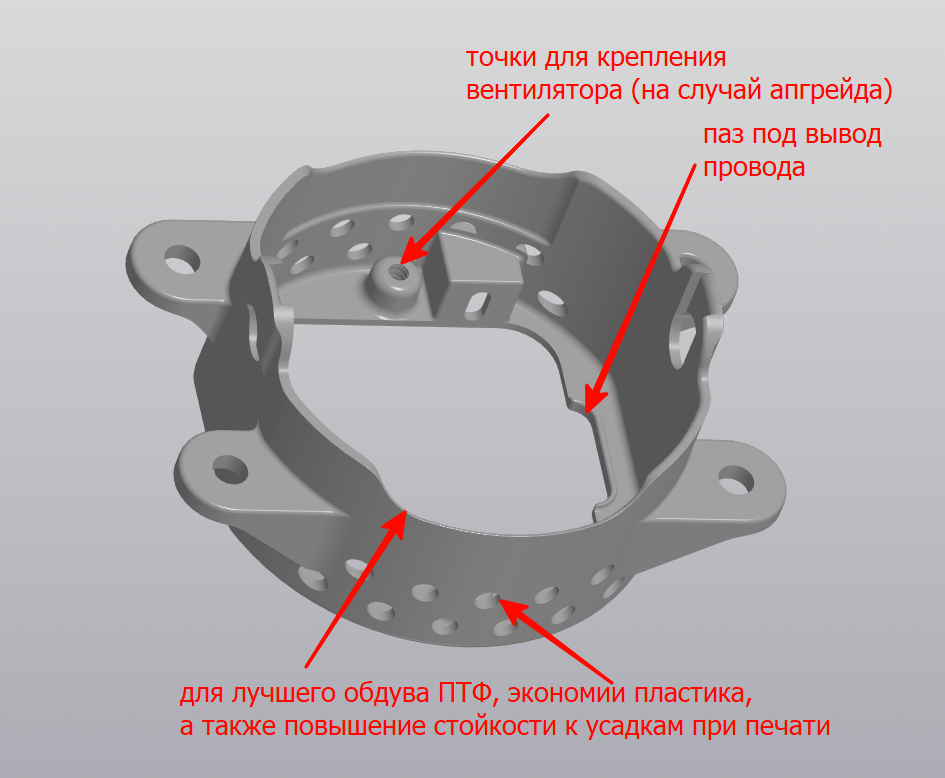

Обновил файл модельки
1) добавил 2 паза в зоне выхода провода из ПТФ, дабы не терло его
2) добавил 2 утолщения на случай установки вентилятора при апгрейде ПТФ
3) добавил 2 паза для улучшения обдува ПТФ и снижение расхода пластика и времени на печать
---
рассчетная себестоимость снизилась на до 60р, время печати меньше на 1 час

+1
1. Лада.Онлайн
  11 марта 2021 15:17

  спасибо, добавили новый архив в статью
