Как снять и разобрать крышку багажника Lada Vesta седан (дорестайл)

Снимать и устанавливать крышку багажника седана Лада Веста приходится в случае ее ремонта или замены на новую. Эту процедуру можно выполнить самостоятельно, опираясь на технологическую инструкцию завода.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть крышку багажника.

Извлечь кнопки 8, рисунок 6-1, крепления обивки 1 крышки багажника, снять обивку (приспособление типа 12770 ф. "Stahlwille").

Рисунок 6-1 – Крышка багажника: 1 – обивка крышки багажника; 2 – замок крышки багажника; 3 – болт крепления замка;4 – болт крепления ручки крышки багажника; 5 – ручка крышки багажника; 6,7 – упор крышки багажника; 8 – кнопка крепления обивки крышки багажника

Отвернуть два болта 4 крепления ручки 5 крышки багажника (головка сменная Torx T30, вороток).

Снять буферы 6 и 7.

Отвернуть два болта 3 крепления замка 2 крышки багажника (головка сменная 10).

Извлечь замок 6, рисунок 6-2, отсоединив тягу 4, привода замка от выключателя 2 замка, отсоединить колодку 5 жгута 7 проводов крышки багажника от замка.

Повернуть кольцо 3 крепления выключателя замка, снять кольцо и извлечь выключатель замка из отверстия в панели крышки багажника.

Рисунок 6-2 – Замок крышки багажника и его привод:1 – фиксатор тяги привода замка багажника; 2 – выключатель замка багажника; 3 – кольцо крепления выключателя  замка крышки багажника; 4 – тяга привода замка крышки багажника; 5 – колодка жгута проводов крышки  багажника; 6 – замок крышки багажника; 7 – жгут проводов крышки багажника

Отсоединить колодки жгута 5, рисунок 6-3, проводов крышки багажника от заднего фонаря левого 2 и правого 6, отвернуть гайки 3 крепления левого и гайки 4 крепления правого  фонаря, снять фонари (головка сменная 10, вороток).

Отвернуть гайки 1 крепления накладки крышки багажника (головка сменная 8, вороток).

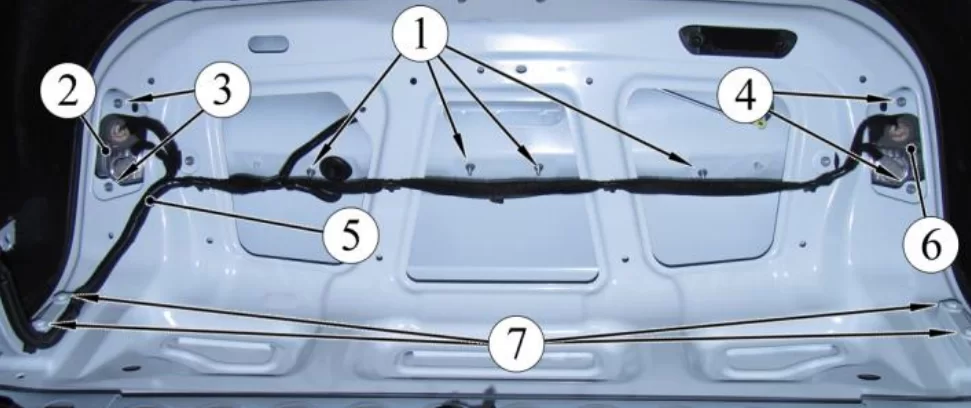

Рисунок 6-3 – Навеска крышки багажника: 1 – гайка крепления накладки крышки  багажника; 2 – задний фонарь левый;
3, 4 – гайка крепления заднего фонаря; 5 – жгут проводов крышки багажника; 6 – задний фонарь правый; 7 – болт крепления крышки багажника к петле

Снять накладку, отсоединив колодки жгута проводов крышки багажника от фонарей освещения номерного знака, установленных на накладке.

Отвернуть с правой и левой стороны по два болта 7 крепления крышки багажника к подвижным звеньям петель, снять крышку багажника, операцию выполнять с помощником (головка сменная 10, вороток).

Установку крышки багажника и ее механизмов выполнять в порядке обратном снятию, при этом:

• обеспечить равномерность зазоров между крышкой багажника и сопрягаемыми панелями кузова;
• смазать трущиеся поверхности замка и оси петель крышки багажника (смазка ЛСЦ15, норма расхода – 5 г);
• проверить работу замка крышки багажника. Замок должен закрываться и открываться без заеданий

При необходимости демонтажа петли крышки багажника, снять обивку полки багажника.

Отвернуть четыре болта 1, рисунок 6-4, крепления петли 2 к кузову (головка сменная 10, вороток).

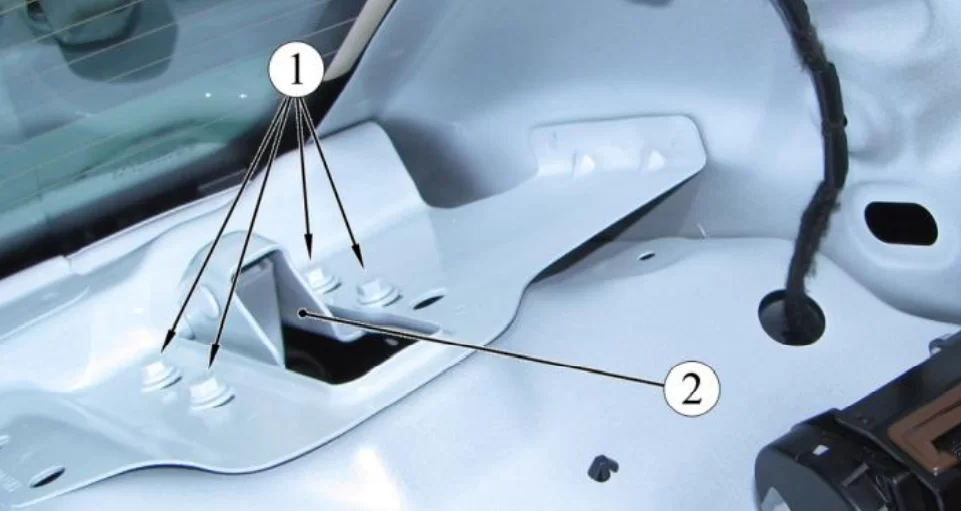

Рисунок 6-4 – Петля крышки багажника: 1 – болт крепления крышки багажника; 2 – петля крышки багажника к петле
