Ошибка Р0134 на LADA, как решить проблему по инструкции завода

В ходе эксплуатации автомобиля LADA владельцы могут столкнутся с различными неисправностями в работе системы управления двигателем. Одной из популярных проблем является ошибка Р0134. Все причины этого недуга описаны в технологической инструкции завода, которой руководствуются официальные дилерские центры LADA.

Расшифровка ошибки:

• Р0134 - Цепь датчика кислорода до нейтрализатора неактивна.

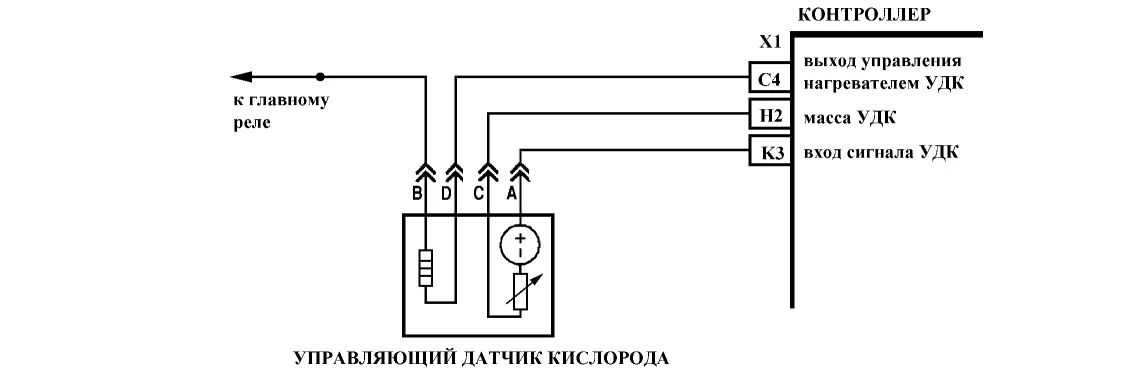

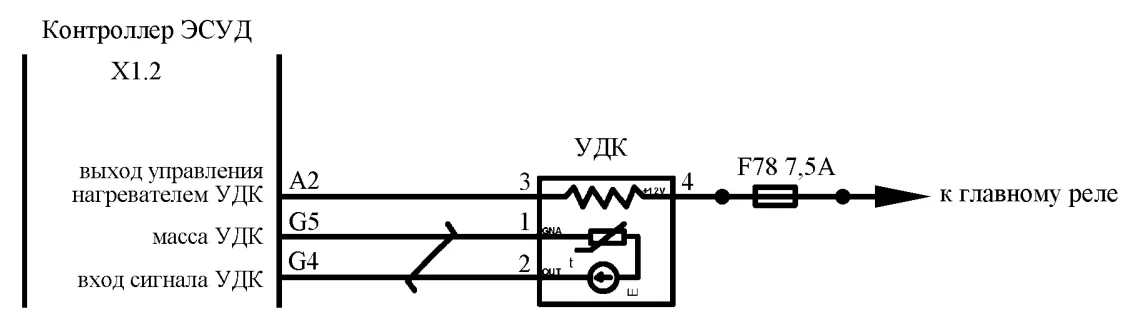

Схемы:

1. Lada Vesta, XRAY, Largus с двигателями ВАЗ и контроллером M86;
2. Lada Granta, Lada Kalina 2 с контроллером M74, а также Lada Priora, Lada Kalina, Lada 4×4 с контроллером ME17.9.7 / M75.

Код Р0134  заносится, если:

• двигатель проработал время, достаточное для прогрева датчика кислорода (до 10 мин, определяется температурой ОЖ при старте);
• напряжение сигнала УДК (параметр "Период сигнала датчика кислорода до нейтрализатора") находилось в диапазоне 1,2...1,7 В в течение 5 с.

Сигнализатор неисправностей загорается на 3-ей поездке после возникновения устойчивой неисправности.

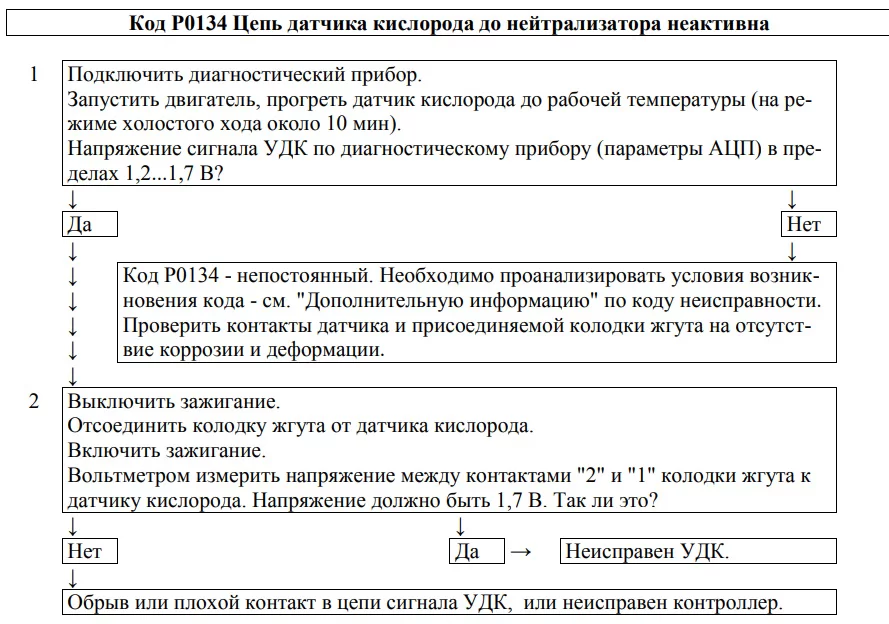

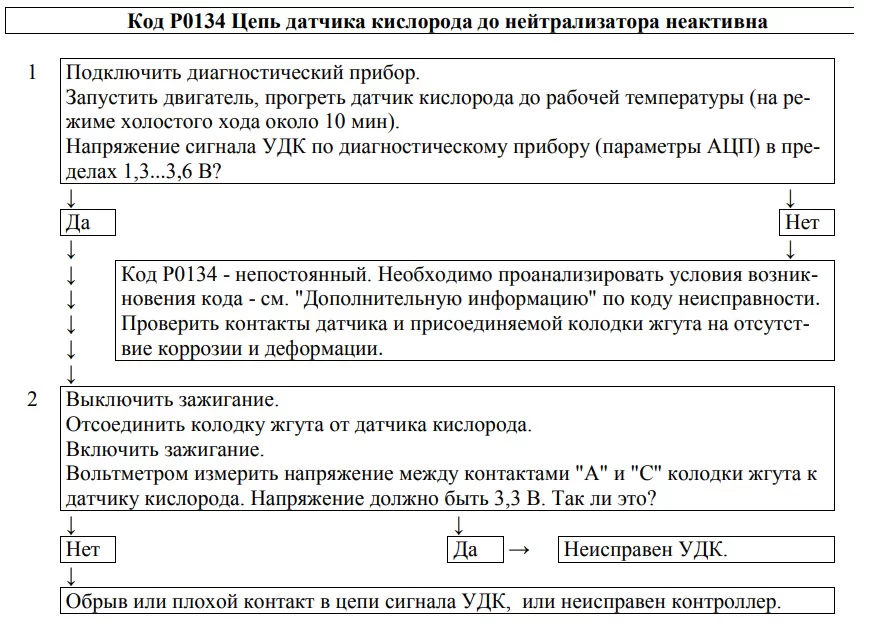

Описание проверок код Р0134:

1. Lada Vesta, XRAY, Largus с двигателями ВАЗ и контроллером M86;
2. Lada Granta, Lada Kalina 2 с контроллером M74, а также Lada Priora, Lada Kalina, Lada 4×4 с контроллером ME17.9.7 / M75.

Последовательность соответствует цифрам на карте.

1. Если напряжение находится в указанных пределах, то датчик кислорода не прогрелся или неисправна цепь выходного сигнала датчика.
2. Проверяется исправность цепи входного сигнала датчика путем измерения напряжения между контактом "2" колодки жгута и массой.

Диагностическая информация

Напряжение на контакте "2" холодного датчика кислорода равно:

• 1,7 В (для Lada Vesta, XRAY, Largus с двигателями ВАЗ и контроллером M86)
• 3,3 В (для Lada Granta, Lada Kalina 2 с контроллером M74, а также Lada Priora, Lada Kalina, Lada 4×4 с контроллером ME17.9.7 / M75.)

Для прогретого датчика напряжение при работе по замкнутому контуру изменяется в диапазоне:

• 180...950 мВ (для Lada Vesta, XRAY, Largus с двигателями ВАЗ и контроллером M86)
• 50...900 мВ (для Lada Granta, Lada Kalina 2 с контроллером M74, а также Lada Priora, Lada Kalina, Lada 4×4 с контроллером ME17.9.7 / M75.)

Причиной возникновения кода Р0134 могут быть:

• недостаточная мощность нагревателя датчика кислорода;
• установка датчика кислорода другого типа;
• ненадежный контакт в колодках жгута и датчика.

Если одновременно с кодом Р0134 фиксируются код Р0030, то вероятной причиной возникновения неисправности является отсоединение колодки датчика кислорода от жгута проводов и устранение неисправности следует
начинать с карты кода Р0030.

После ремонта запустить двигатель, сбросить коды и убедиться в отсутствии неисправности.

А вы сталкивались с ошибкой Р0134? В чем была причина неисправности?
