Снятие и установка выпускного коллектора на LADA

10 мая 2018 Лада.Онлайн 40 308 0

При обслуживании автомобиля может потребоваться снять приемную трубу глушителя с нейтрализатором в сборе (выпускной коллектор или катколлектор). Процесс замены этого элемента выпускной системы своими руками несложный, но имеет ряд особенностей, о которых лучше узнать заранее.

Далее инструкция на примере автомобилей Lada Vesta и Lada XRAY. На других современных автомобилях LADA (Largus, Priora, Granta, Kalina, Lada 4x4) все действия выполняются аналогично. Примеры работ на других моделях LADA вы найдете под спойлером в конце статьи.

Потребуется: снять брызговик двигателя (для Lada Vesta, для Lada XRAY), поднять машину на высоту, удобную для работы. Приготовить инструмент (отвертка плоская, ключ гаечный «на 10», головка сменная «на 10» и «на 13», удлинитель и вороток трещоточный).

Порядок снятия:

Отсоединить колодки с проводами датчиков (рис.8-1, №12 и 13) от кронштейнов на силовом агрегате и от разъемов жгута проводов системы зажигания.
Вывернуть три гайки (рис.8-2, №3) шпилек крепления дополнительного глушителя (№2) к приемной трубе с нейтрализатором в сборе (№5). Для этого сначала следует расконтрить шайбы (№1).
Снять термозащитный экран приемной трубы глушителя с нейтрализатором в сборе. Для этого следует вывернуть болт (рис.8-3, №1), два болта (№2), два болта (рис.8-4, №1) с шайбами.
Отвернуть гайку М8 крепления кронштейна трубы подводящей водяного насоса, снять шайбу.
Ослабить гайку крепления приемной трубы глушителя на шпильке крепления кронштейна трубы подводящей водяного насоса.
Снять приемную трубу глушителя с нейтрализатором в сборе. Для этого следует вывернуть семь гаек (рис.8-1, №14) и снять шайбы (№5).
Снять прокладку газопровода (рис.8-1, №2) и прокладку фланца глушителя (№9).
Вывернуть датчики концентрации кислорода (рис.8-1, №12 и 13) из приемной трубы глушителя с нейтрализатором в сборе (№1).
Отсоединить колодки жгутов датчиков концентрации кислорода (рис.8-1, №12 и 13) от кронштейнов на силовом агрегате и от разъемов жгута проводов системы зажигания.

Снятие и установка выпускного коллектора на LADA Vesta и Lada XRAY

При установке:

Использовать новые гайки шпилек крепления приемной трубы к головке цилиндров (рис.8-1, №14). Момент затяжки гаек - 21…25 Н.м (2,1…2,5 кгс.м).
Использовать новую прокладку газопровода (рис.8-1, №2).
Момент затяжки датчиков - 40…60 Н.м (4,0…6,0 кгс.м).
Момент затяжки гайки М8 - 21…25 Н.м (2,1…2,5 кгс.м).
Момент затяжки болтов крепления термозащитного экрана приемной трубы глушителя М6 – 7…9 Н.м (0,7…0,9 кгс.м); М8 – 18…24 Н.м (1,8…2,4 кгс.м).
Момент затяжки трех гаек крепления дополнительного глушителя к приемной трубе (рис.8-2, №3) - 21…25 Н.м (2,1…2,5 кгс.м).

Другие инструкции по ремонту вы найдете в сборнике технологических инструкций (см. ТИ для Lada Vesta и ТИ для Lada XRAY).

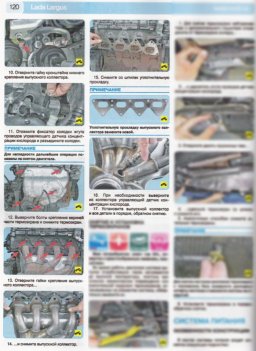

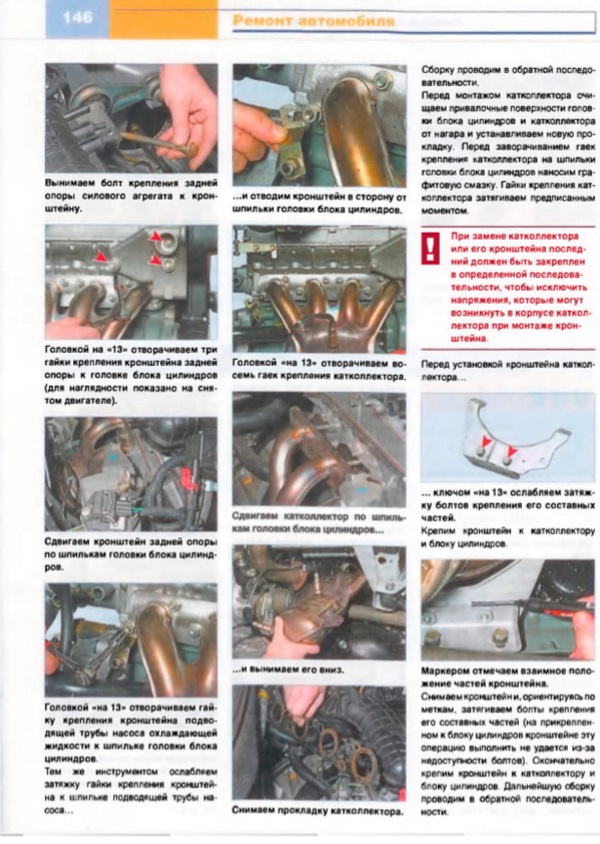

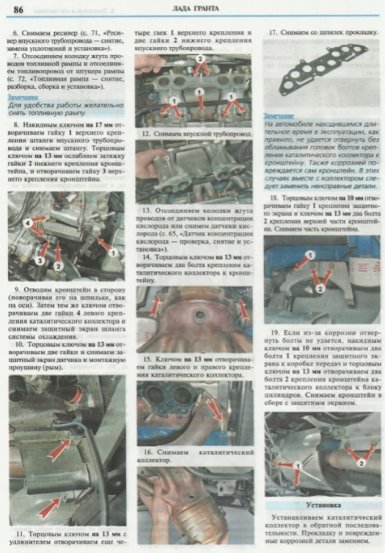

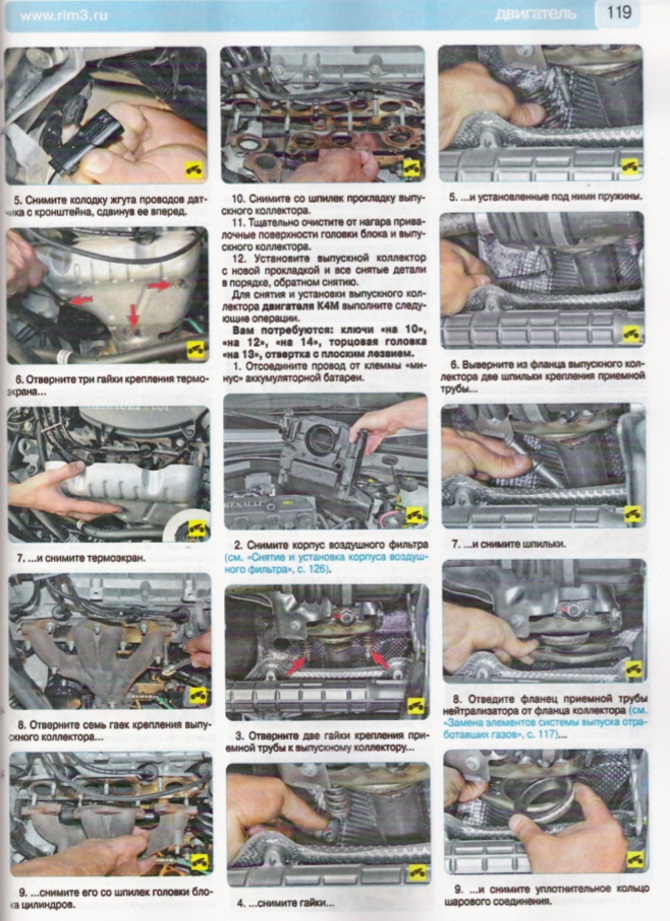

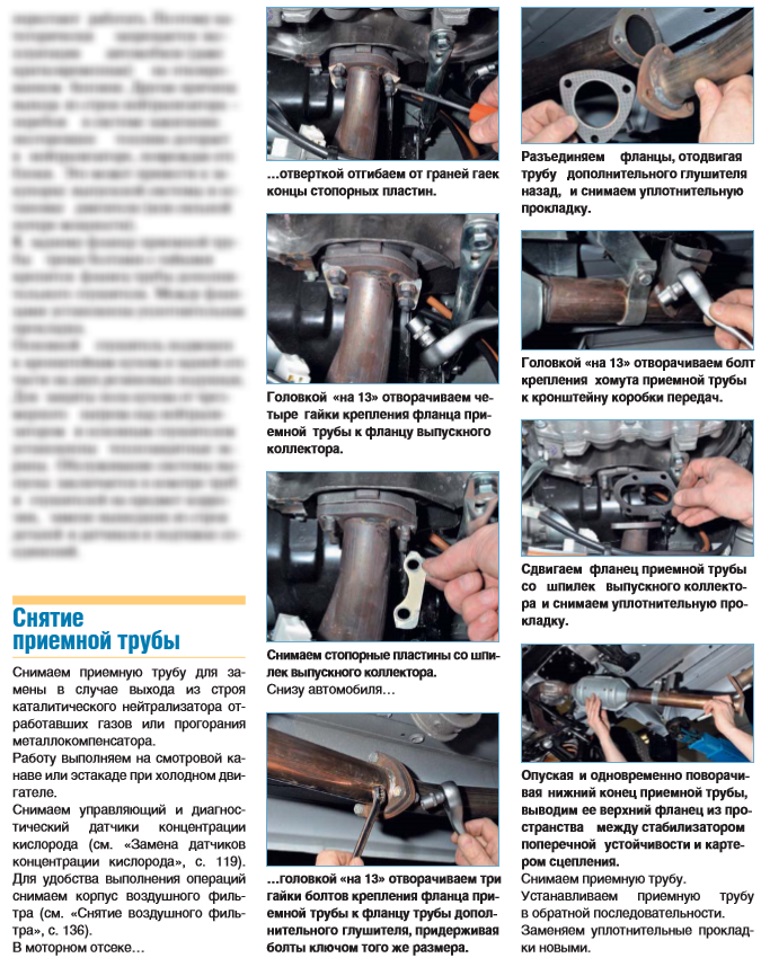

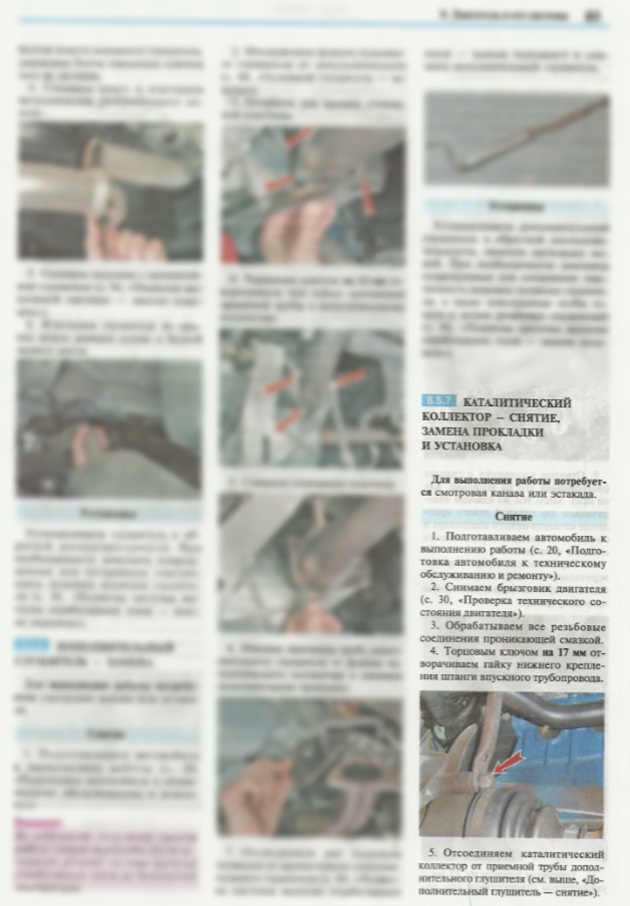

Инструкция для Lada Largus:
