Как снять обивки дверей Lada Vesta NG (новое поколение)
08 августа 2023 Лада.Онлайн 21 741 3
Lada Vesta NG получила новые карты дверей, изменился и процесс их демонтажа. Чтобы не сломать клипсы и другие детали обшивок рекомендуется ознакомиться с инструкцией.
Потребуется: набор пластиковых лопаток, отвертка.
Как снять переднюю обивку двери
Инструкция завода.
Установить автомобиль на рабочее место. Открыть дверь и опустить опускное стекло, отсоединить клемму "минус" от аккумуляторной батареи (ключ гаечный 10).

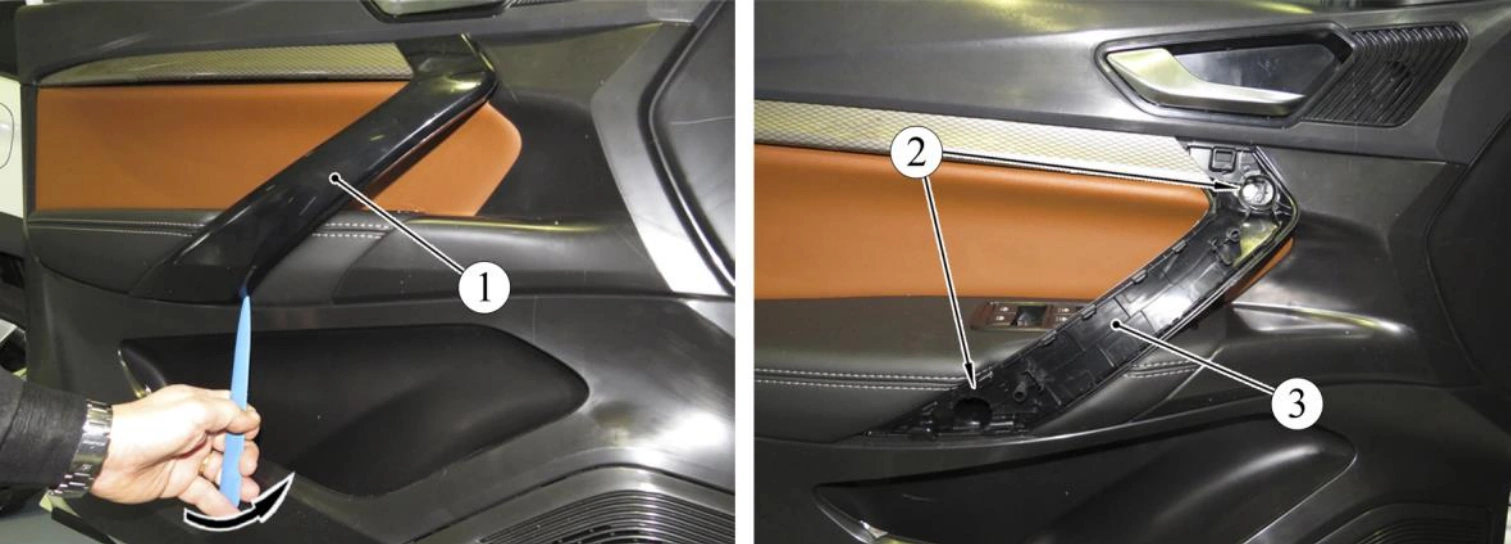

Рисунок 7-1 – Крепление ручки обивки передней двери: 1 – облицовка ручки обивки передней двери; 2 – винт крепления ручки двери; 3 – ручка обивки передней двери
В паз в нижней части ручки 3, рисунок 7-1, обивки двери вставить приспособление и отжимными движениями снять облицовку 1 ручки (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Отвернуть винты 2, крепления ручки (головка сменная 10, удлинитель, вороток).
Извлечь заглушку 3, рисунок 7-2, и отвернуть самонарезающий винт 4 верхнего крепления обивки (отвертка плоская, головка сменная Torx T20, вороток).
Отвернуть винты 5 самонарезающие нижнего крепления обивки 2 (головка сменная Torx T20, вороток).
Снять облицовку 1, потянув за верхний угол в сторону от двери, преодолевая сопротивление пластмассового держателя.

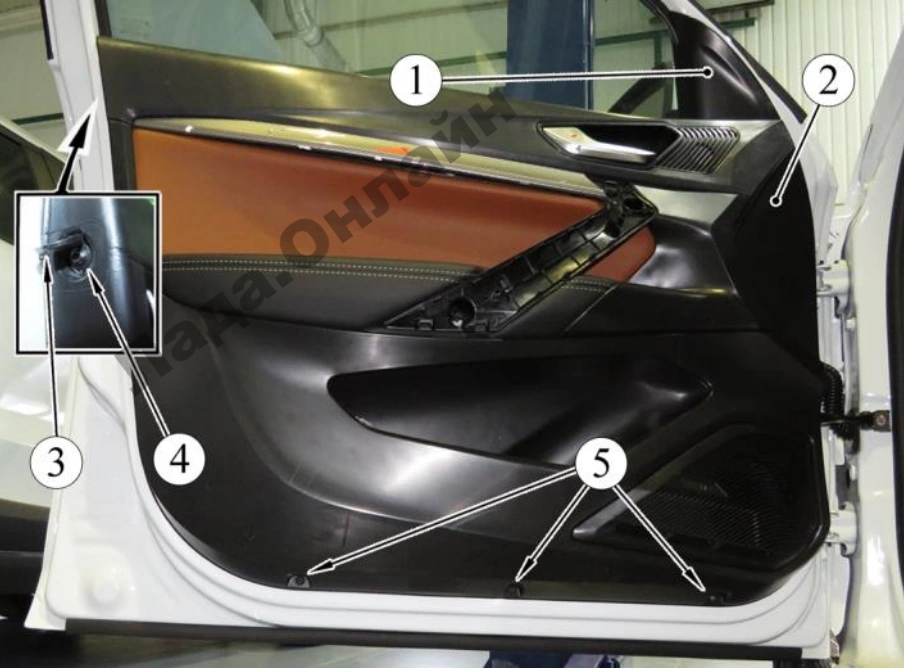

Рисунок 7-2 – Крепление обивки передней двери: 1 – облицовка внутренняя наружного зеркала; 2 – обивка двери; 3 – заглушка; 4 – винт верхнего крепления обивки двери; 5 – винт нижнего крепления обивки двери
Извлечь заглушку 1, рисунок 7-3, внутренней ручки 2 открывания двери (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Отвернуть винт 3 крепления ручки (головка сменная Torx T20, удлинитель, вороток).

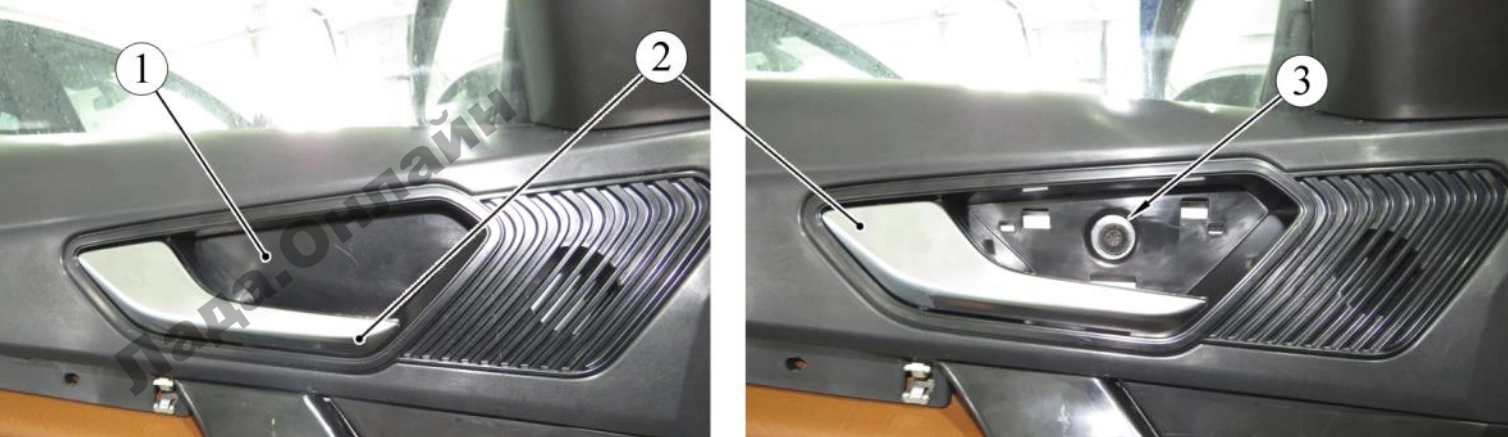

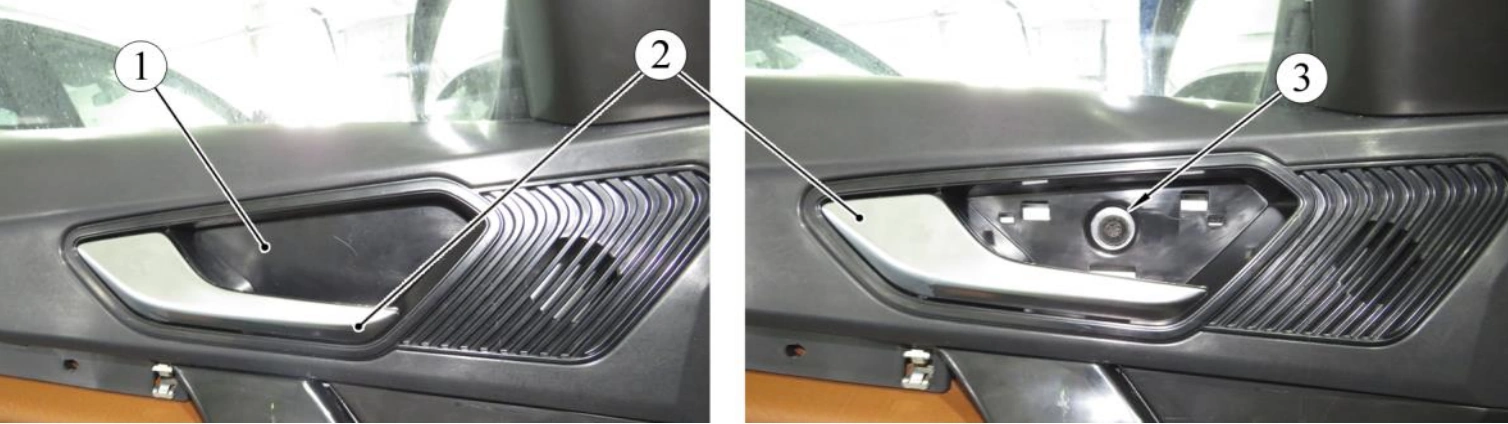

Рисунок 7-3 – Крепление внутренней ручки открывания двери: 1 – заглушка; 2 – ручка внутренняя открывания двери; 3 – винт крепления ручки
Преодолевая сопротивление держателей, отсоединить обивку 1, рисунок 7-4, от двери (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Отсоединить тягу 3 привода замка двери от ручки 2 открывания двери.
Отсоединить колодки жгута 4 проводов двери от модуля двери водителя, снять обивку.

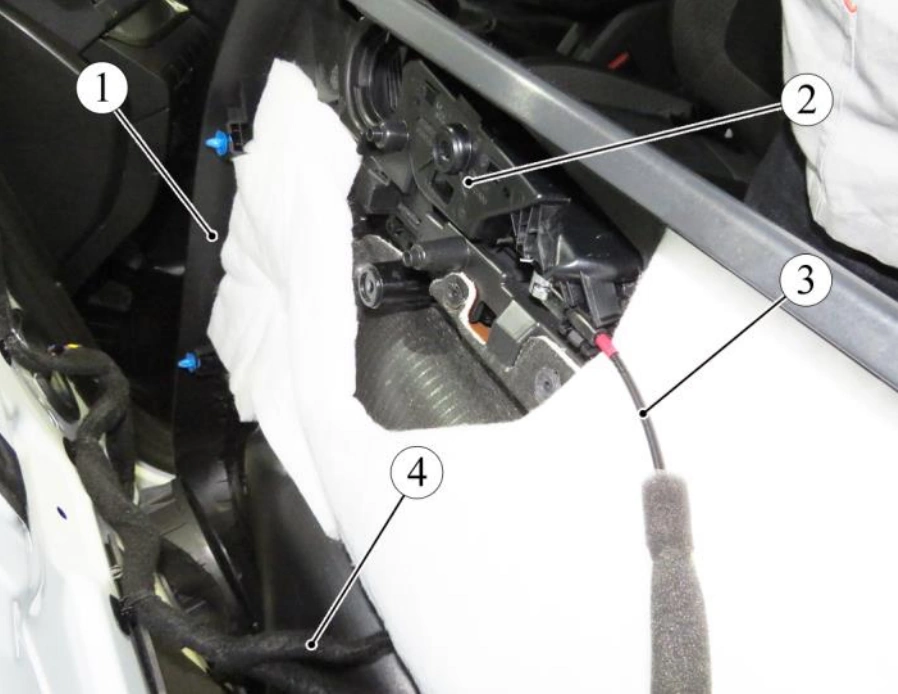

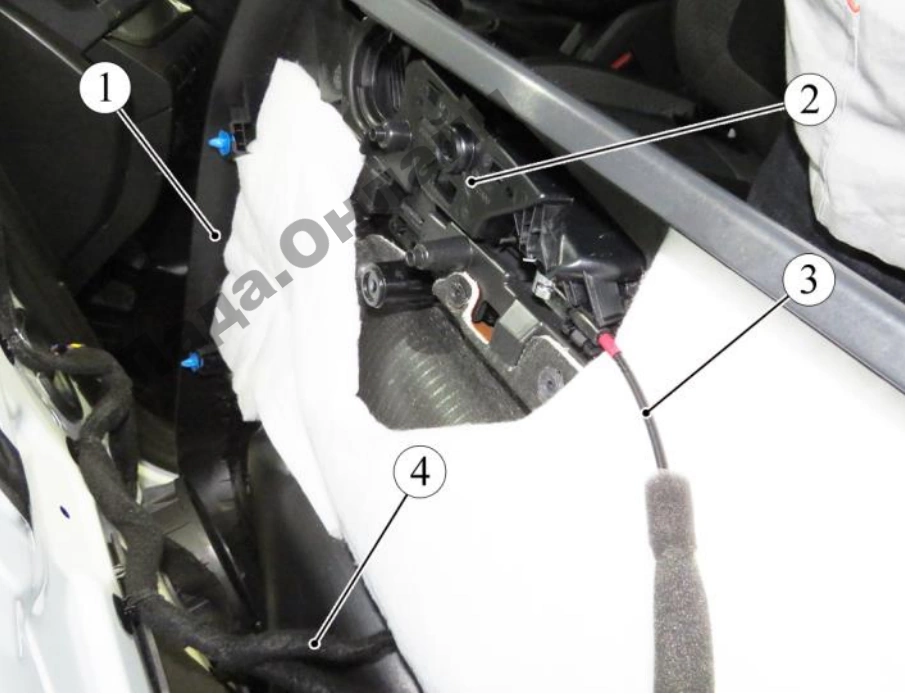

Рисунок 7-4 – Снятие обивки передней двери: 1 – обивка передней двери; 2 – ручка внутренняя открывания двери; 3 – тяга привода замка двери; 4 – жгут проводов двери
Сжать фиксаторы 3, рисунок 7-5, модуля 1 двери водителя (переключателя стеклоподъемника для правой двери) и извлечь модуль (переключатель) из проема в обивке 2 (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

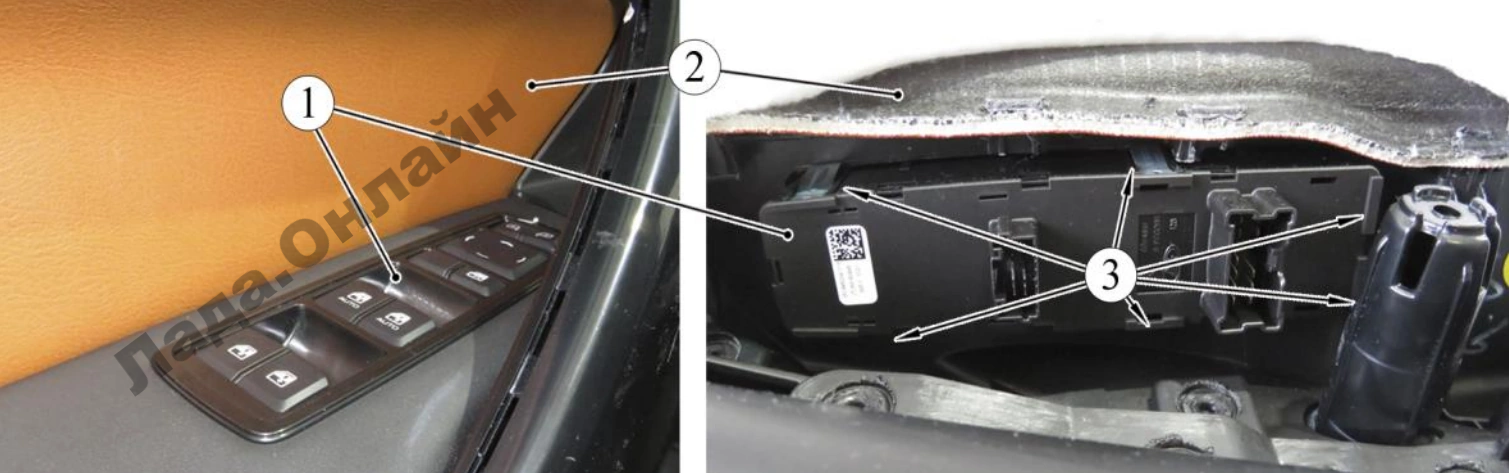

Рисунок 7-5 – Снятие модуля двери водителя: 1 – модуль двери водителя; 2 – обивка передней двери; 3 – фиксатор
Извлечь вставку 9, рисунок 7-6, из держателей в обивке 6.
Сжать фиксаторы 8 решетки 4 громкоговорителя, снять решетку (отвертка плоская).
Снять ручку 5 надавив на фиксаторы 7 с внутренней стороны обивки.
С помощью приспособления, отжимными движениями снять декоративную вставку 3 с обивки (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Вставки мягкие обивки 1 и 2, крепятся к обивке двери пайкой и являются несъемными деталями.
Сборку обивки и установку производить в порядке обратном снятию.

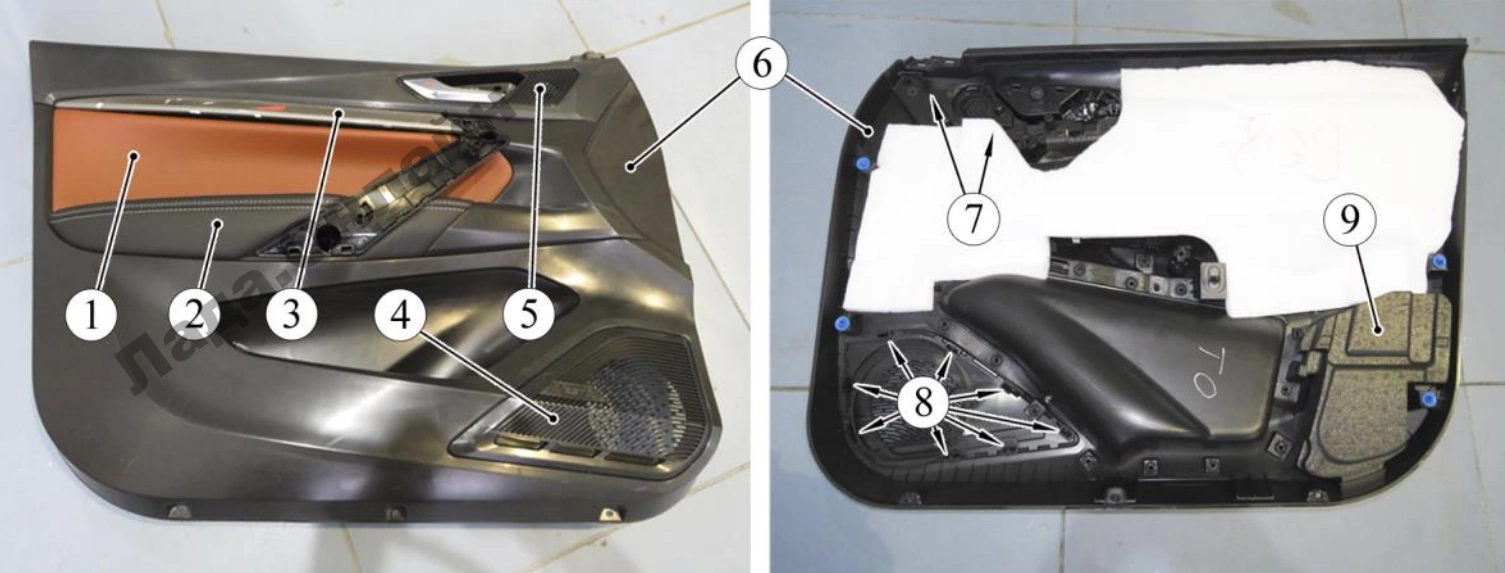

Рисунок 7-6 – Обивка передней двери: 1, 2 – вставка мягкая обивки; 3 – вставка декоративная обивки; 4 – решетка громкоговорителя; 5 – ручка внутренняя двери; 6 – обивка передней двери; 7 – фиксатор ручки внутренней; 8 – фиксатор решетки громкоговорителя; 9 – вставка травмобезопасная
Инструкция от владельцев.
Порядок действий на фото показал Edgar1989:
Снизу поддеваем накладку ручки пластиковой лопаткой и аккуратно снимаем.

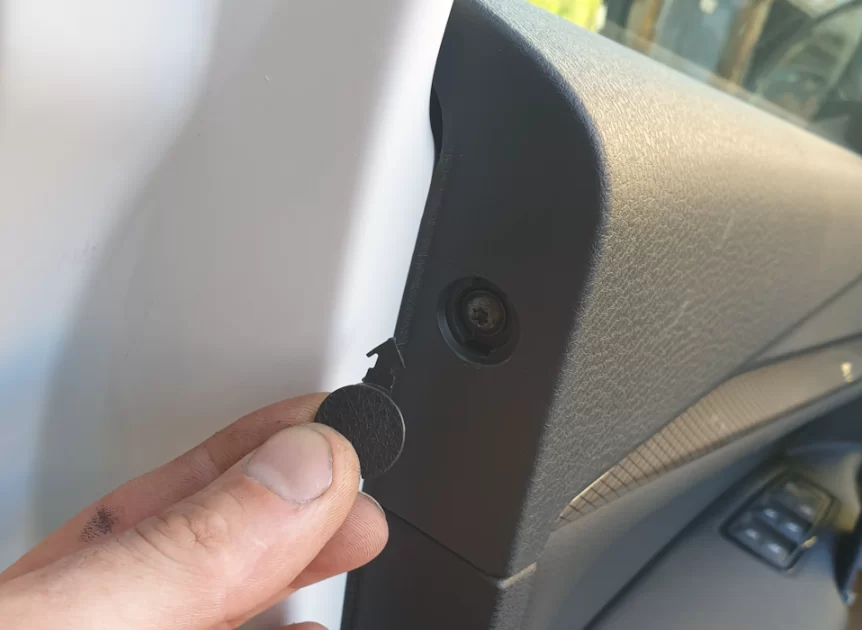

Снимаем заглушку торца обивки.
Отщелкиваем треугольник зеркала.

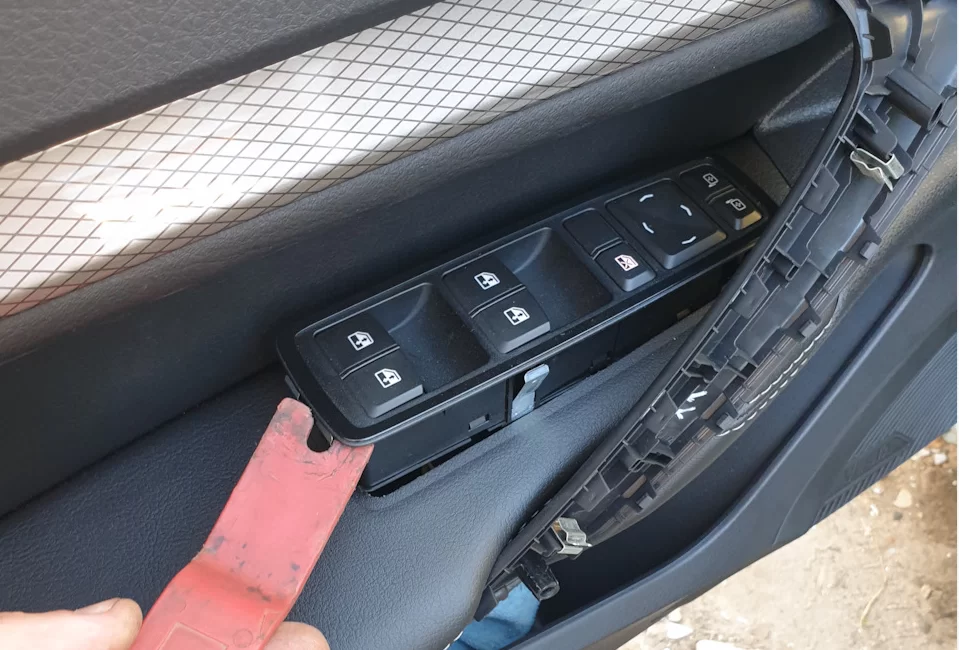

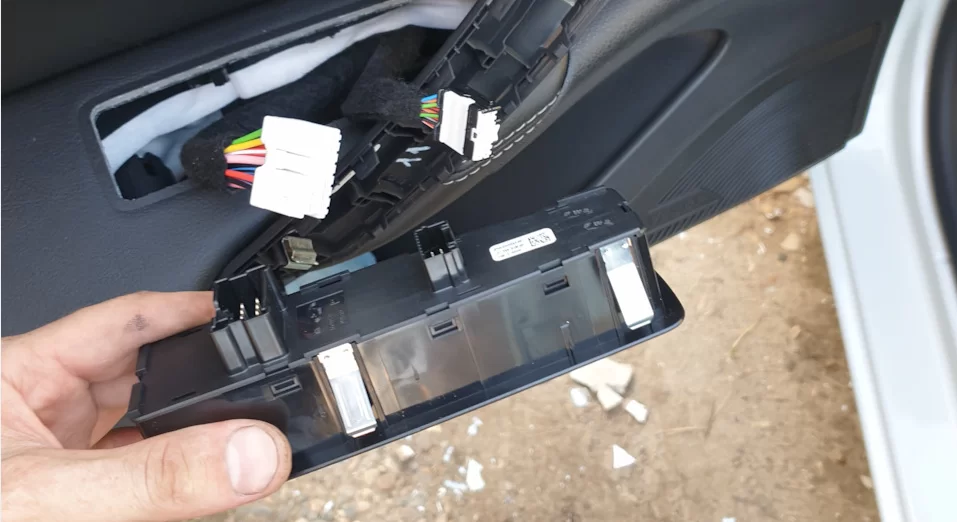

Поддеваем блок управления стеклоподъемниками, и аккуратно пошатывая из стороны в стороны, снимаем.
Отсоединить два разъема.

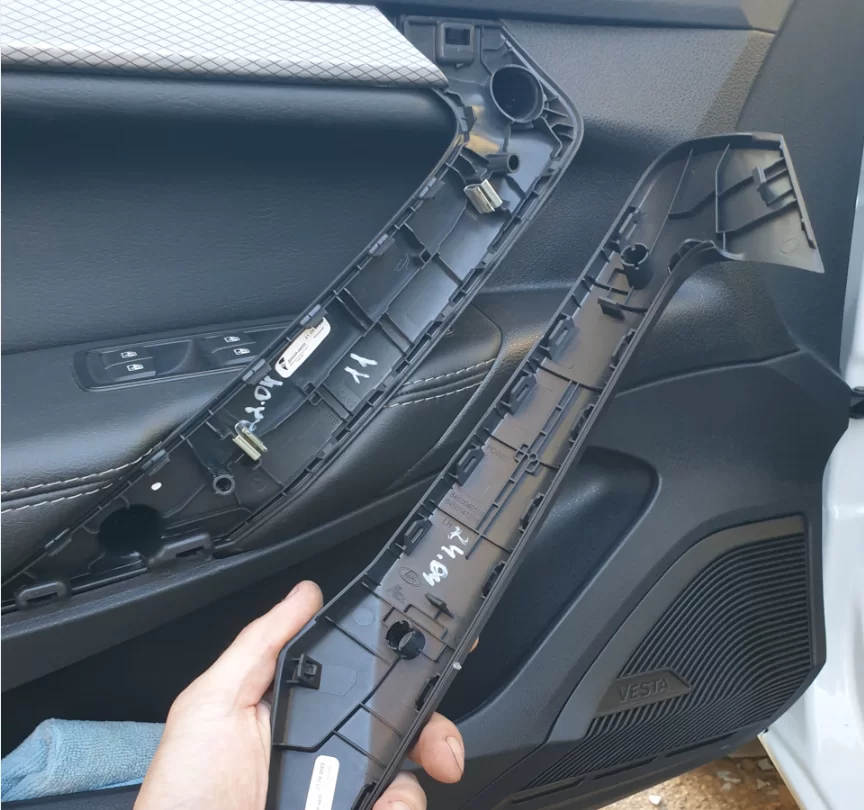

Поддеть накладку ручки в самом остром углу сверху, затем вывернуть винт крепления обивки.

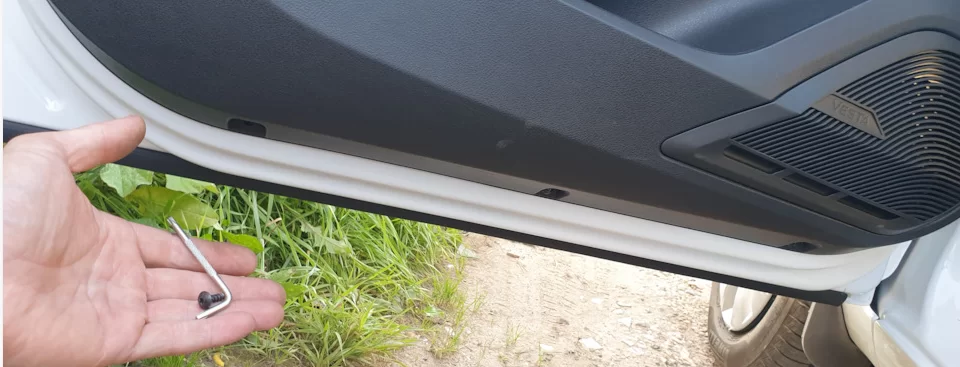

Вывернуть 3 винта крепления в нижней части обивки.

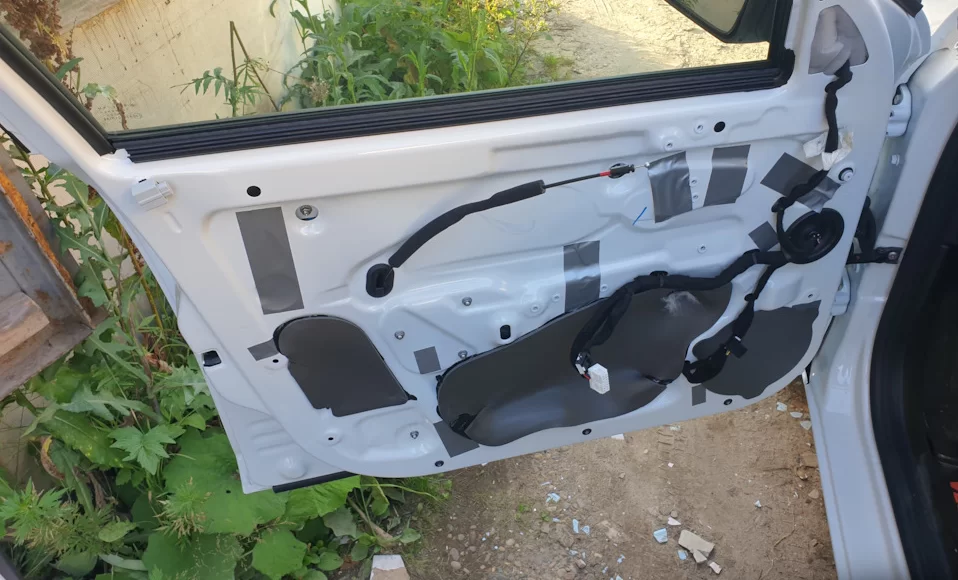

Потянуть обивку на себя, по краям 4 фиксатора снимать пластиковой лопаткой. Приподнимаем обшивку немного вверх, чтобы вывести из зацепления у стекла, снять обивку.
Как снять заднюю обивку двери
Инструкция завода.
Установить автомобиль на рабочее место. Открыть дверь и опустить опускное стекло, отсоединить клемму "минус" от аккумуляторной батареи (ключ гаечный 10).
В паз в нижней части ручки 3, рисунок 8-1, обивки двери вставить приспособление и отжимными движениями снять облицовку 1 ручки (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Отвернуть винты 2, крепления ручки (головка сменная 10, удлинитель, вороток).
Рисунок 8-1 – Крепление ручки обивки передней двери: 1 – облицовка ручки обивки передней двери; 2 – винт крепления ручки двери; 3 – ручка обивки передней двери
Извлечь заглушку 1, рисунок 8-2, внутренней ручки 2 открывания двери (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Отвернуть винт 3 крепления ручки (головка сменная Torx T20, удлинитель, вороток).
Рисунок 8-2 – Крепление внутренней ручки открывания двери: 1 – заглушка; 2 – ручка внутренняя открывания двери; 3 – винт крепления ручки
Отвернуть винт 2, рисунок 8-3, самонарезающий нижнего крепления обивки 1 (головка сменная Torx T20, вороток).
Рисунок 8-3 – Нижнее крепление обивки задней двери: 1 – обивка задней двери; 2 – винт нижнего крепления обивки
Преодолевая сопротивление держателей, отсоединить обивку от двери (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 8-4 – Снятие обивки передней двери: 1 – обивка передней двери; 2 – ручка внутренняя открывания двери; 3 – тяга привода замка двери; 4 – жгут проводов двери
Отсоединить тягу 3, рисунок 8-4, привода замка двери от ручки 2 открывания двери.
Отсоединить колодку жгута 4 проводов двери от переключателя стеклоподъемника, снять обивку.
Сжать фиксаторы 2, рисунок 8-5, переключателя 1 стеклоподъемника и извлечь переключатель из проема в обивке (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

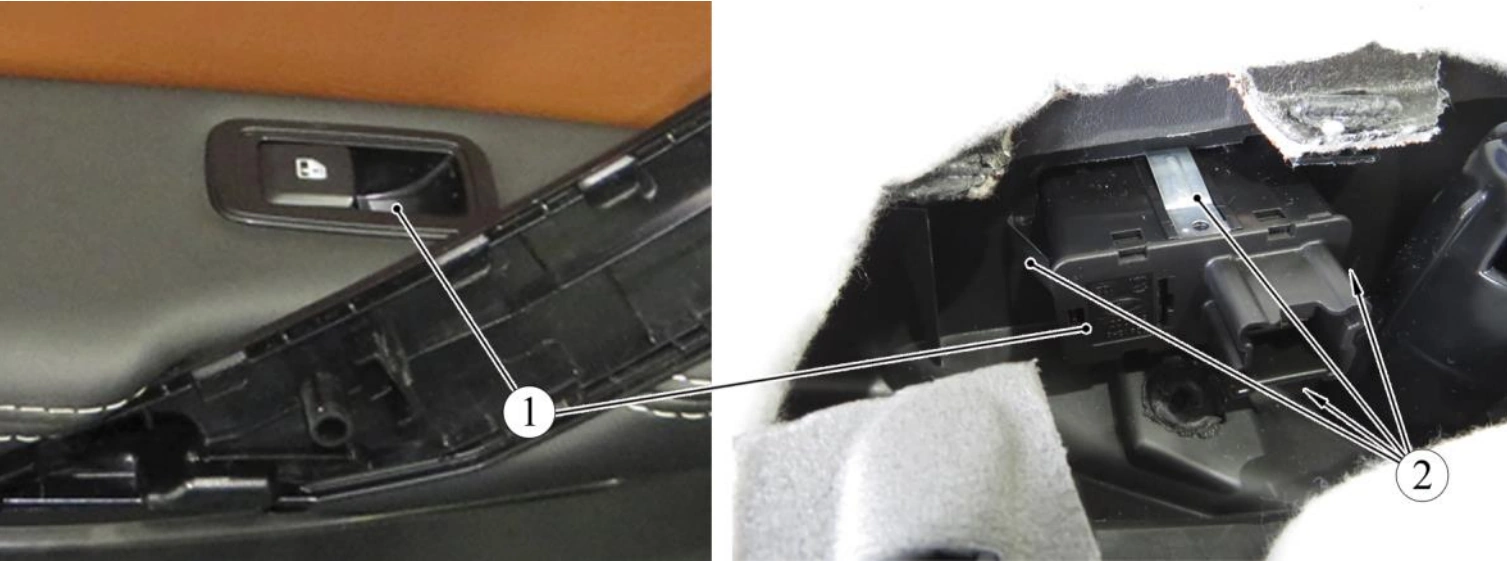

Рисунок 8-5 – Снятие переключателя стеклоподъемника: 1 – переключатель стеклоподъемника; 2 – фиксатор
Сжать фиксаторы 7, рисунок 8-6, решетки 4 громкоговорителя, снять решетку (отвертка плоская).
Снять ручку 5, надавив на фиксаторы 8 с внутренней стороны обивки.
С помощью приспособления отжимными движениями снять декоративную вставку 3 с обивки (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Вставки мягкие обивки 1 и 2 крепятся к обивке двери пайкой и являются несъемными деталями.

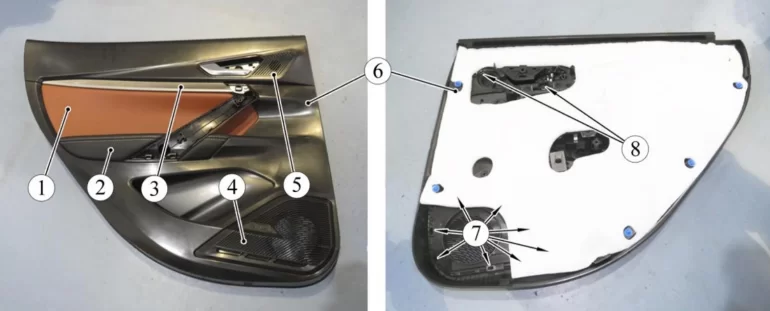

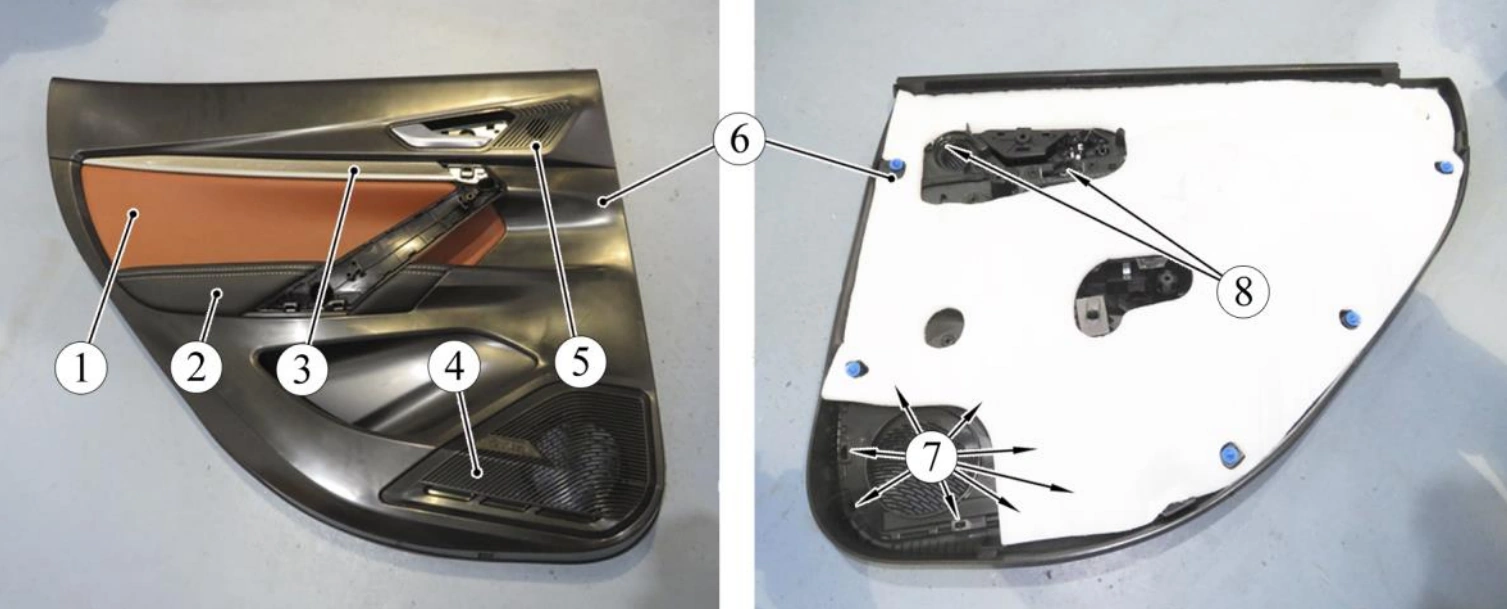

Рисунок 8-6 – Обивка передней двери: 1, 2 – вставка мягкая обивки; 3 – вставка декоративная обивки; 4 – решетка громкоговорителя; 5 – ручка внутренняя двери; 6 – обивка передней двери; 7 – фиксатор решетки громкоговорителя; 8 – фиксатор ручки внутренней
Сборку обивки и установку производить в порядке обратном снятию.
Инструкция владельцев.
Процесс также показан на видео:
