Как снять и разобрать блок освещения салона Lada Vesta NG

АВТОВАЗ начал устанавливать на Lada Vesta NG новый потолочный блок освещения салона, который теперь совмещает в себе не только ЭРА-ГЛОНАСС, но и очечник. Процесс замены этого плафона отличается от Весты прошлого поколения и показан в новой технологической инструкции завода.

В качестве источников света блока освещения салона применяются светодиодные элементы, при выходе из строя которых блок заменяется в сборе.

В состав блока освещения салона входит блок вызова экстренных служб, который устанавливается отдельно на крышку корпуса блока освещения.

Потребуется: отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Как снять

Между обивкой 1, рисунок 2-1, крыши и корпусом блока 2 освещения салона вставить плоскую лопатку из набора приспособлений и отжимным движением вниз вывести держатели плафона из зацепления с фиксаторами на крыше (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Рисунок 2-1 – Блок освещения салона: 1 – обивка крыши; 2 – блок освещения салона

Снять блок 1, рисунок 2-2, освещения салона, отсоединив от него колодки жгута проводов переднего.

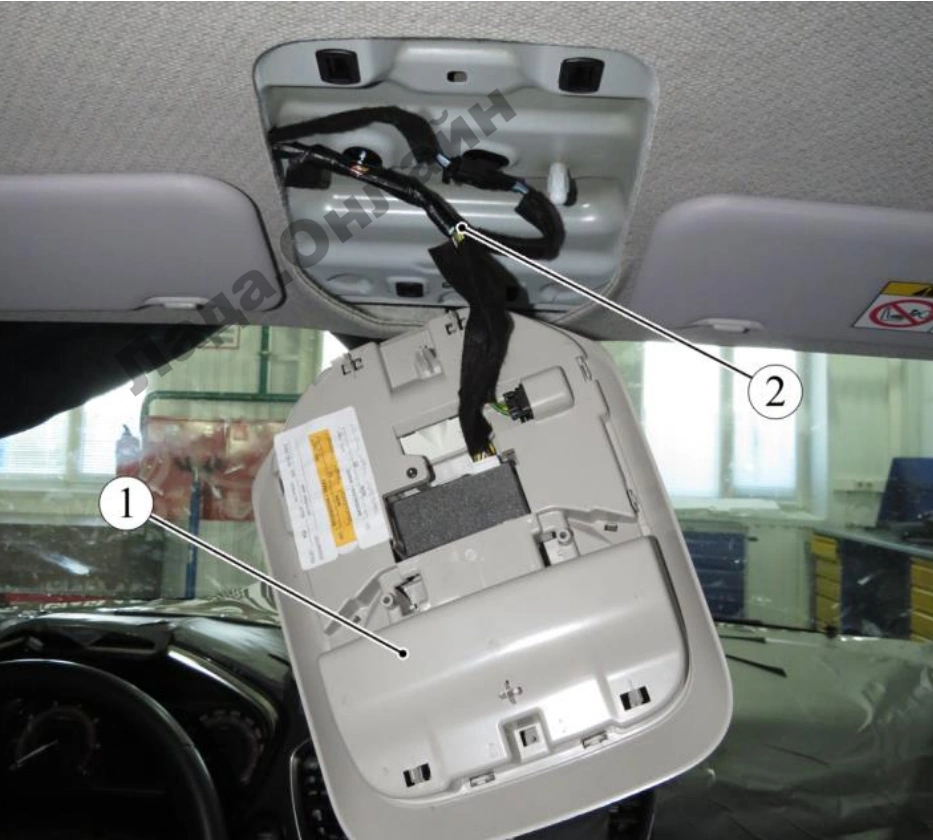

Рисунок 2-2 – Снятие блока освещения  салона: 1 – блок освещения салона;2 – жгут проводов

Как разобрать

Для снятия блока 2, рисунок 2-3, вызова экстренных служб отжать фиксаторы крышки 1 блока, снять крышку в сборе с блоком вызова экстренных служб (отвертка плоская).

Отжать фиксатор 3, снять блок вызова экстренных служб с крышки блока освещения салона (отвертка плоская).

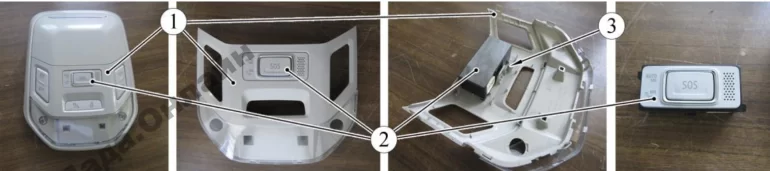

Рисунок 2-3 – Снятие блока вызова экстренных служб: 1 – крышка блока освещения салона; 2 – блок вызова экстренных служб; 3 - фиксатор
