Как заменить противотуманные фары на Lada Vesta NG

На Lada Vesta NG (новое поколение) установлены противотуманные фары (ПТФ), в конструкции которых отсутствует лампа накаливания, роль источника света выполняет светодиодный элемент. В случае выхода из строя светодиодного элемента, фара подлежит замене. Как самостоятельно снять и установить ПТФ рассказывается в технологической инструкции завода.

Снятие

Установить автомобиль на двухстоечный подъемник (подъемник электрогидравлический  типа П-3,2 Г грузоподъемностью 3,2 т).

Выключить зажигание, поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

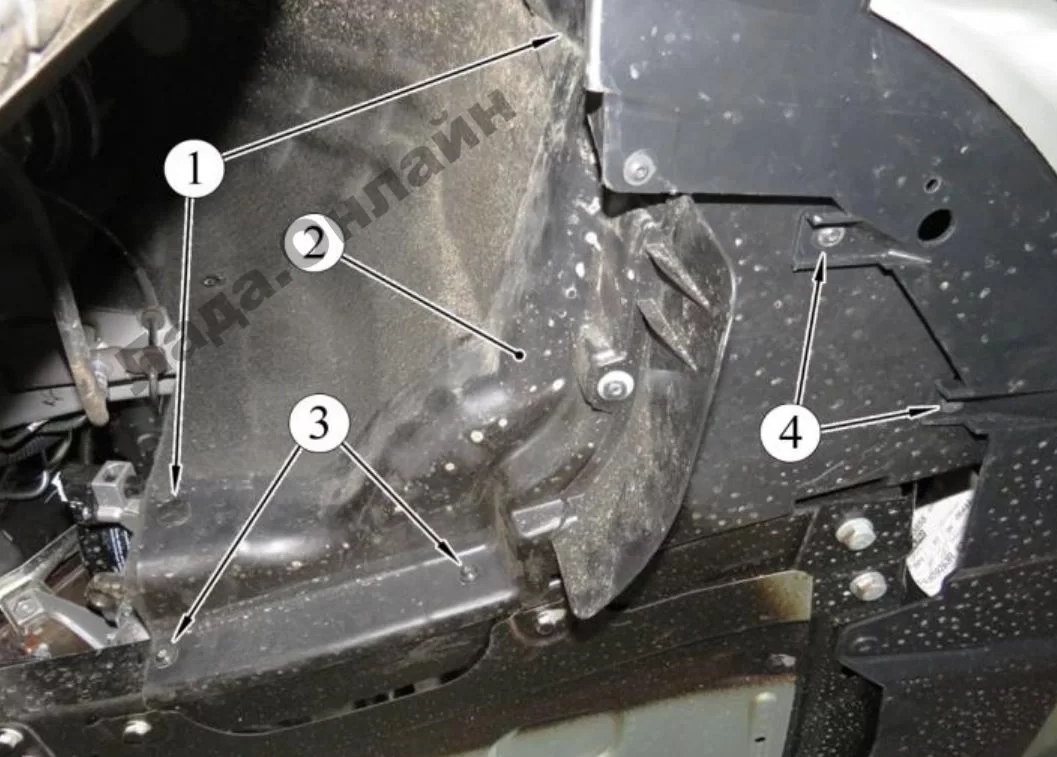

Рисунок 6-1 – Крепление экрана защитного переднего бампера: 1 – клипса; 2 – экран защитный; 3, 4 – винт крепления экрана

Извлечь из отверстий в защитном экране клипсы 1, рисунок 6-1, фиксации экрана (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Отвернуть винты 3 крепления экрана защитного к лонжерону (головка сменная Torx T25, вороток).

Отвернуть винты 4 крепления экрана защитного к бамперу (головка сменная Torx T20, вороток).

Отсоединить колодку 2, рисунок 6-2, жгута проводов от фары 1, рисунок 8-1 (отвертка плоская).

Отвернуть два винта 3 самонарезающих крепления фары противотуманной к бамперу 4, снять фару (головка сменная Torx T30 или 10, удлинитель, вороток).

Рисунок 6-2 – Крепление фары противотуманной: 1 – фара противотуманная; 2 – колодка жгута проводов переднего; 3 – винт крепления фары противотуманной; 4 – бампер передний

Установка

Установку фары противотуманной выполнять в порядке обратном снятию.

Отрегулировать направление пучка света противотуманных фар.
