Как снять блок управления печкой и кондиционером на Lada Vesta NG

29 марта 2024 Лада.Онлайн 6 029 0

Климатическая установка Lada Vesta NG (новое поколение) в вариантном исполнении может иметь механический или электрический привод управления. Процесс самостоятельного снятия и установки блок рукояток управления климатической установкой показан в технологической инструкции завода.

Отсоединить клемму "минус" от АКБ (ключ гаечный 10).

Снять панель 3, рисунок 13-3, розеток, декоративную накладку 1, нижнюю облицовку 5 панели приборов, вещевой ящик 4 и облицовку 6 вещевого ящика в соответствии с указаниями раздела 10 данной ТИ.

Снять накладку 2, см. рисунок 10-18, панели 1 приборов, приложив усилие, преодолевающее усилия держателей и направленное в сторону от панели приборов, отсоединить от выключателей колодки жгута проводов панели приборов.

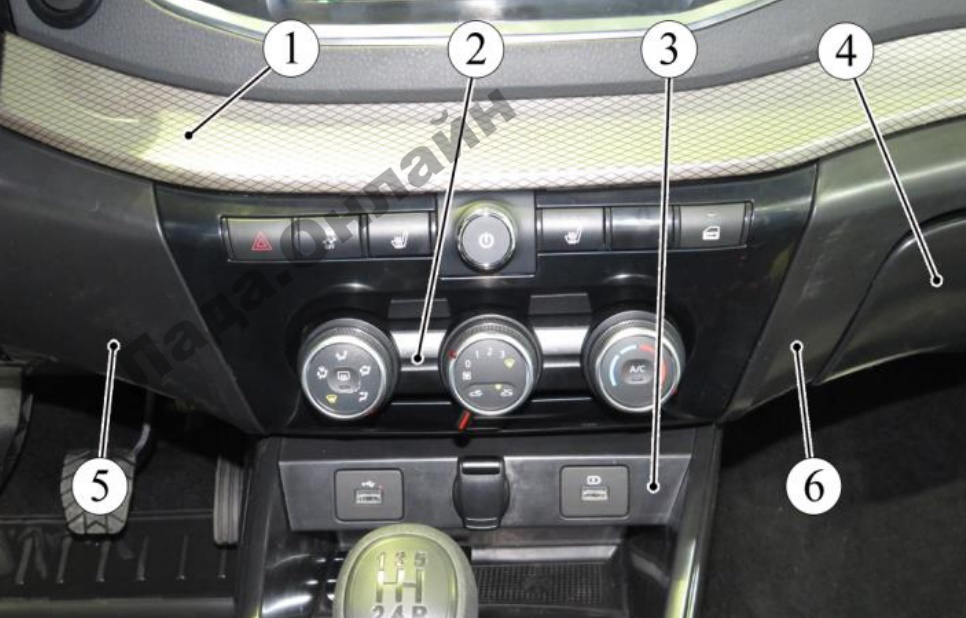

Рисунок 13-3 – Блок рукояток управления климатической установкой: 1 – накладка декоративная панели приборов; 2 – блок управления климатической установкой; 3 – панель розеток; 4 – вещевой ящик; 5 - облицовка панели приборов нижняя; 6 - облицовка вещевого ящика.

Для климатической установки с электрическим приводом заслонок: Снять блок 1, рисунок 13-4, рукояток управления КУ с накладки 2 консоли, отвернув винты 3 крепления блока к накладке (головка сменная Torx Т15, вороток).

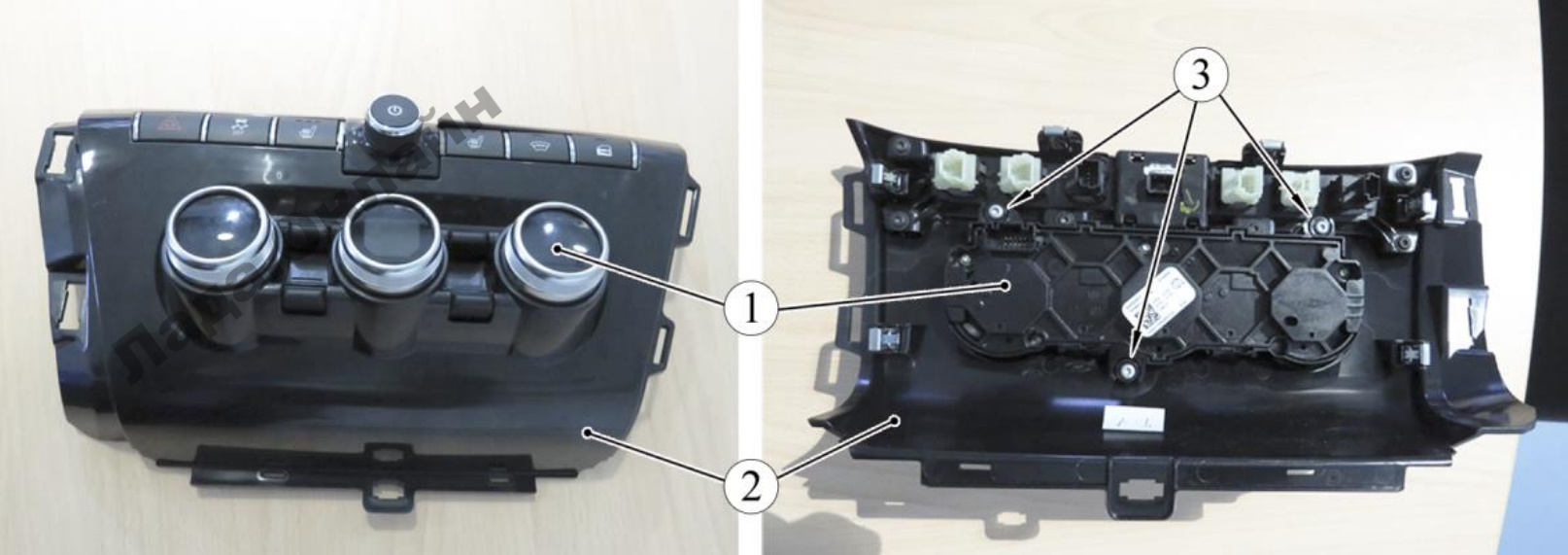

Рисунок 13-4 – Крепление электрического блока рукояток управления климатической установкой: 1 – блок рукояток управления климатической установкой; 2 – накладка консоли; 3 – винт крепления блока рукояток

Для климатической установки с механическим приводом заслонок: Отвернуть винты 2, рисунок 13-5, крепления блока 1 управления климатической установкой, снять блок с направляющих панели приборов, отсоединить от блока колодки жгута проводов панели приборов и тяги привода заслонок (головка сменная Torx Т20, вороток).

Рисунок 13-5 – Крепление механического блока рукояток управления климатической установкой: 1 – блок рукояток управления климатической установкой; 2 – винт крепления блока рукояток КУ

Установку блока рукояток управления климатической установкой производить в порядке обратном снятию.
