Lada Vesta NG (новое поколение) получила новые бамперы. Как и на прошлом поколении он состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами. Как самостоятельно менять хромированные молдинги (иксы), накладки под ПТФ, решетки и вставки рассказывается в технологической инструкции завода.

Положить бампер на рабочий стол.

При наличии датчиков системы безопасной парковки снятие и установку датчиков производить в соответствии с этой инструкцией.

При наличии, противотуманных фар отсоединить колодки жгута проводов бампера от противотуманных фар. Отвернуть винты крепления противотуманных фар, снять фару правую и левую.

Снять жгут проводов бампера, отсоединив точки крепления жгута к бамперу.

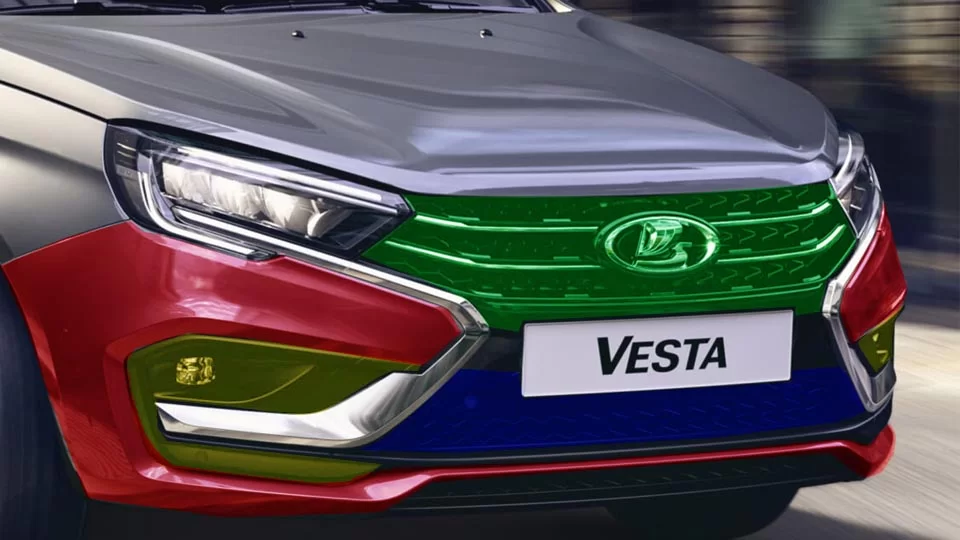

Рисунок 2-1 – Элементы переднего бампера LADA VESTA FL: 1 – молдинг переднего бампера правый; 2 – решетка радиатора верхняя; 3 – облицовка радиатора; 4 – решетка радиатора нижняя; 5 – молдинг переднего бампера левый; 6 – накладка переднего бампера правая; 7 – накладка переднего бампера левая; 8 – бампер; 9 – накладка переднего бампера нижняя

Отвернуть пять винтов 1, рисунок-2-2, крепления молдинга к бамперу, снять молдинг (головка сменная Torx Т20, вороток).

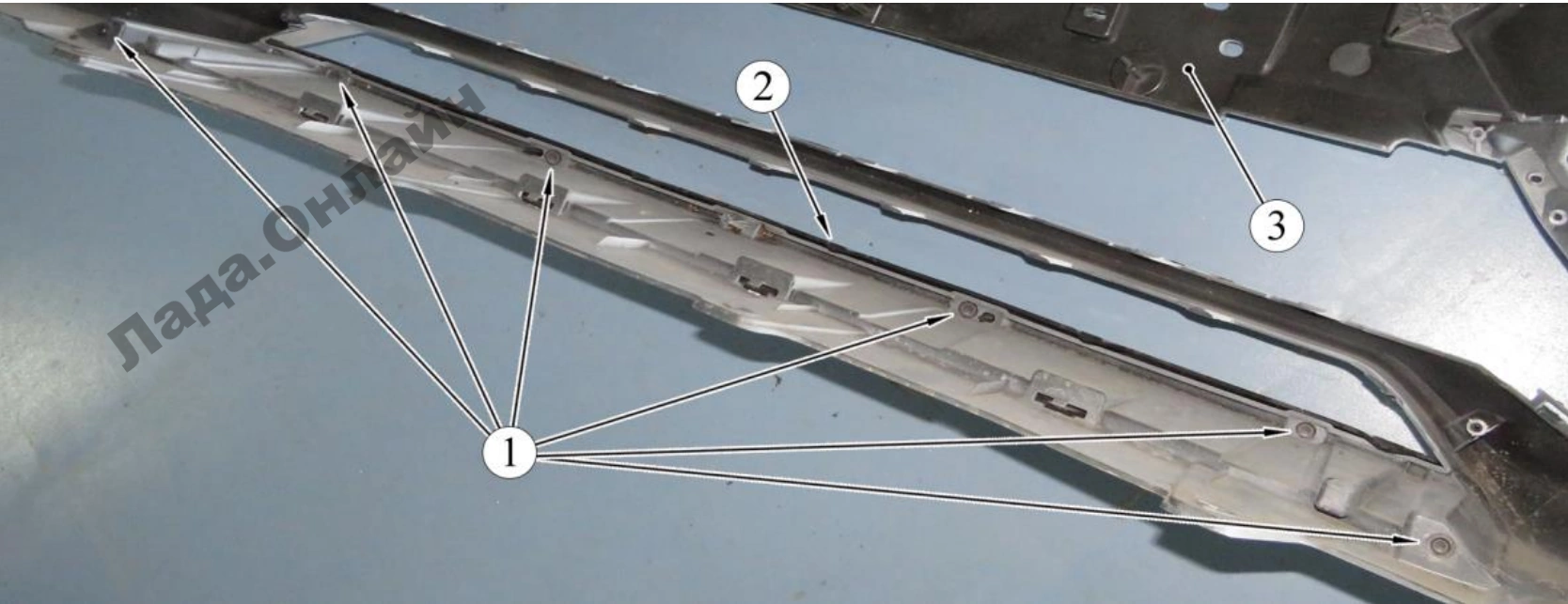

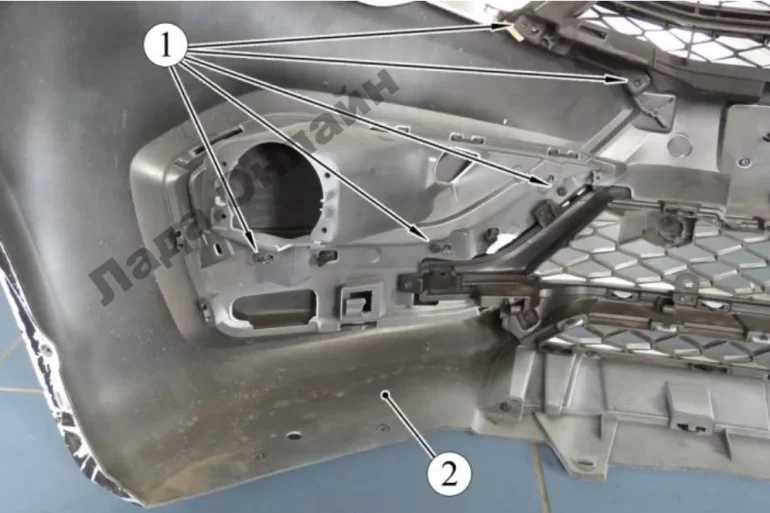

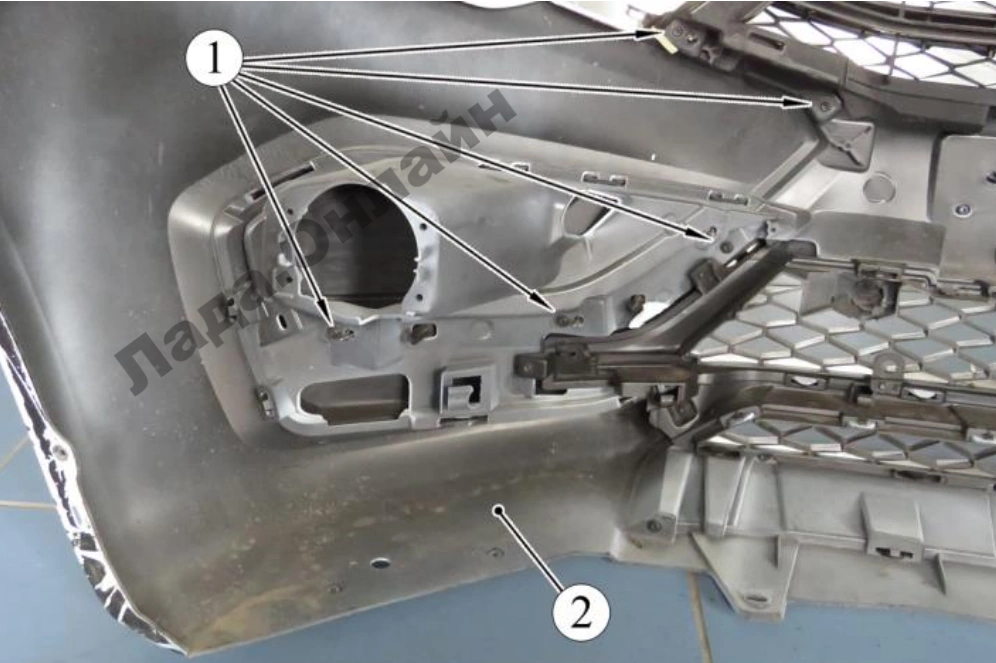

Рисунок 2-2 – Крепление молдинга: 1 – винт крепления молдинга; 2 – бампер передний

Произвести демонтаж молдинга с другой стороны бампера.

Снять накладку 1, рисунок 2-3, переднего бампера 3, отжав фиксирующие защелки 2 (отвертка плоская).

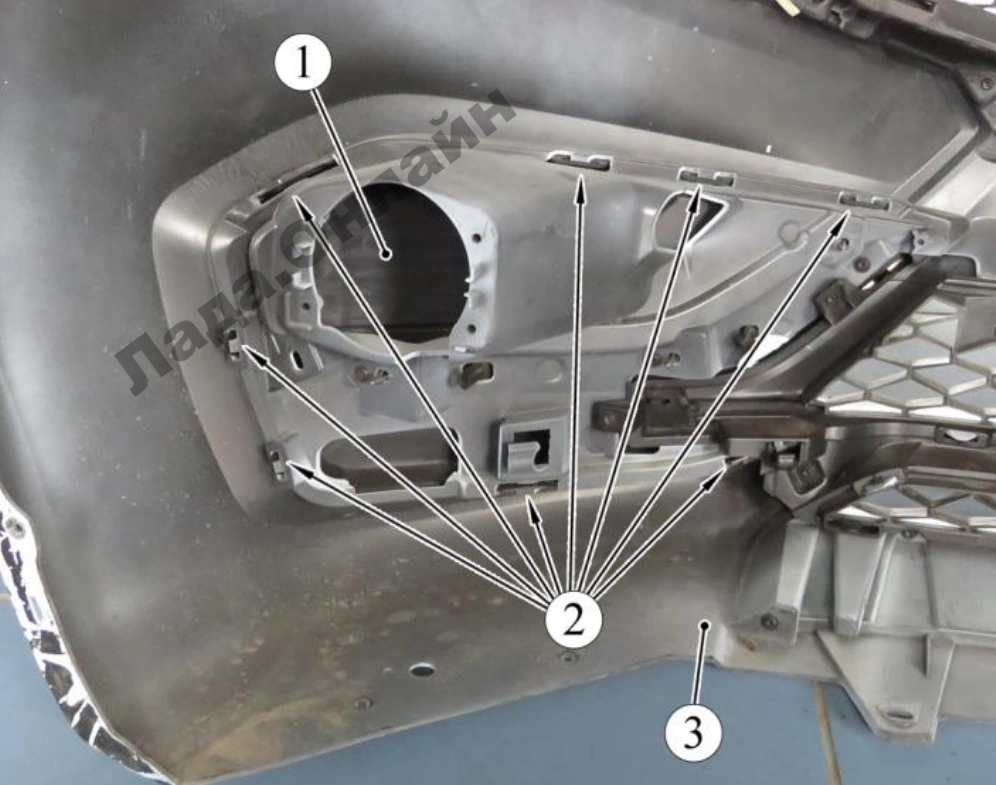

Рисунок 2-3 – Крепление накладки: 1 – накладка переднего бампера 2 – защелка фиксирующая переднего бампера;
3 – бампер передний

Произвести демонтаж накладки с другой стороны бампера.

С лицевой стороны бампера 3, рисунок 2-4, отвернуть шестнадцать винтов 2 самонарезающих крепления облицовки 1 радиатора, снять облицовку в сборе с решеткой с бампера (головка сменная Torx Т20, вороток).

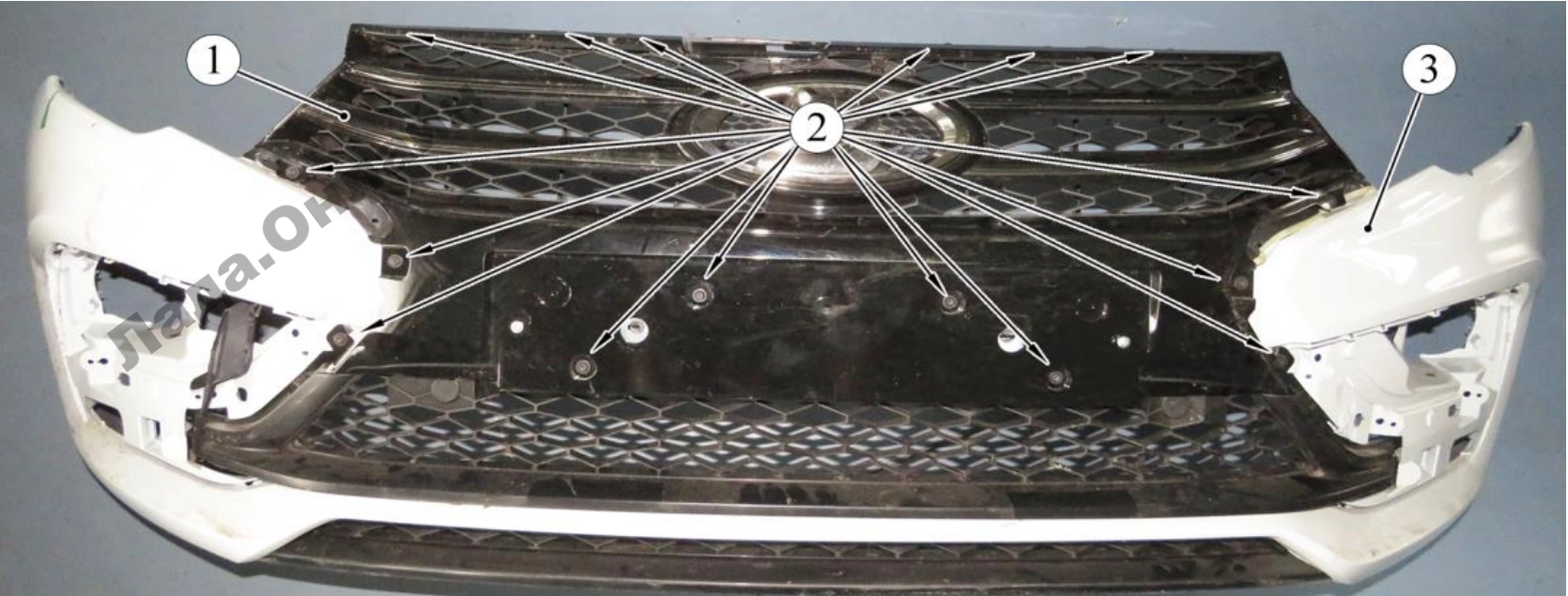

Рисунок 2-4 – Крепление облицовки радиатора: 1 – облицовка радиатора; 2 – винт крепления облицовки радиатора; 3 – бампер

Отвернуть винты 2, рисунок 2-5, крепления верхней решетки 3 радиатора к облицовке 1 (головка сменная Torx Т20, вороток).

Отжать защелки и разъединить детали (отвертка плоская).

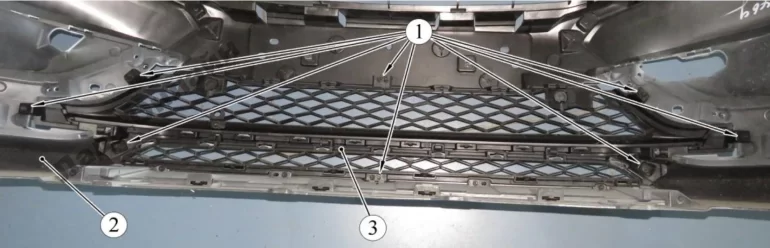

Рисунок 2-5 – Крепление верхней решетки радиатора: 1 – облицовка радиатора; 2 – винт крепления облицовки; 3 – решетка радиатора верхняя

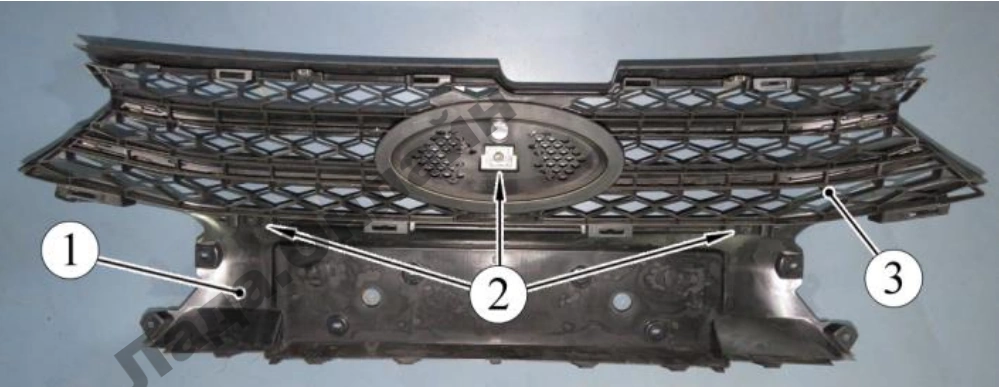

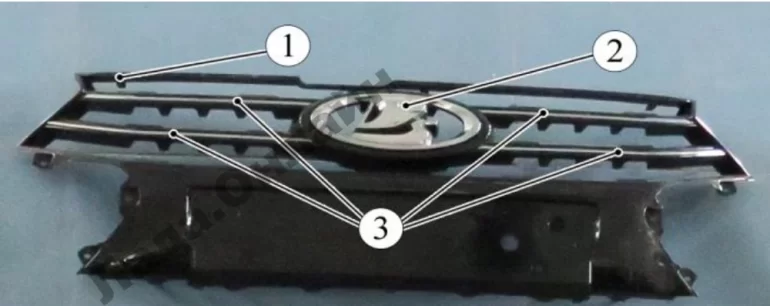

Снять с облицовки 1, рисунок 2-6, радиатора эмблему 2 и декоративные накладки 3, поочередно отжимая защелки их крепления с обратной стороны облицовки (отвертка плоская).
