Как разобрать передний бампер Lada Vesta Cross NG
05 апреля 2024 Лада.Онлайн 3 609 3
Lada Vesta Cross NG (новое поколение) получила новые бамперы. Как и на прошлом поколении он состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами. Как самостоятельно менять хромированные молдинги (иксы), накладки под ПТФ, решетки и вставки рассказывается в технологической инструкции завода.
Передний бампер автомобиля в исполнении “CROSS” имеет более сложную конструкцию и состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами, рисунок 2-9

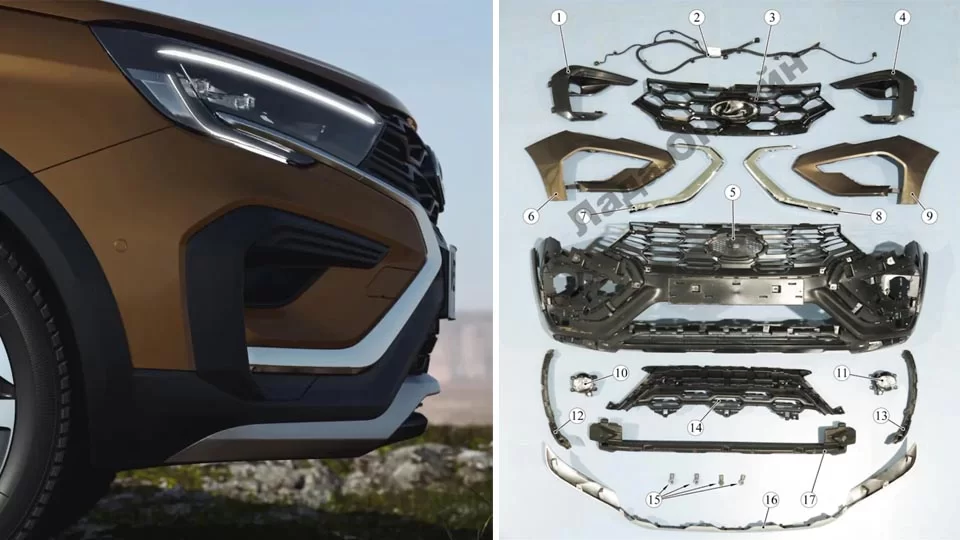

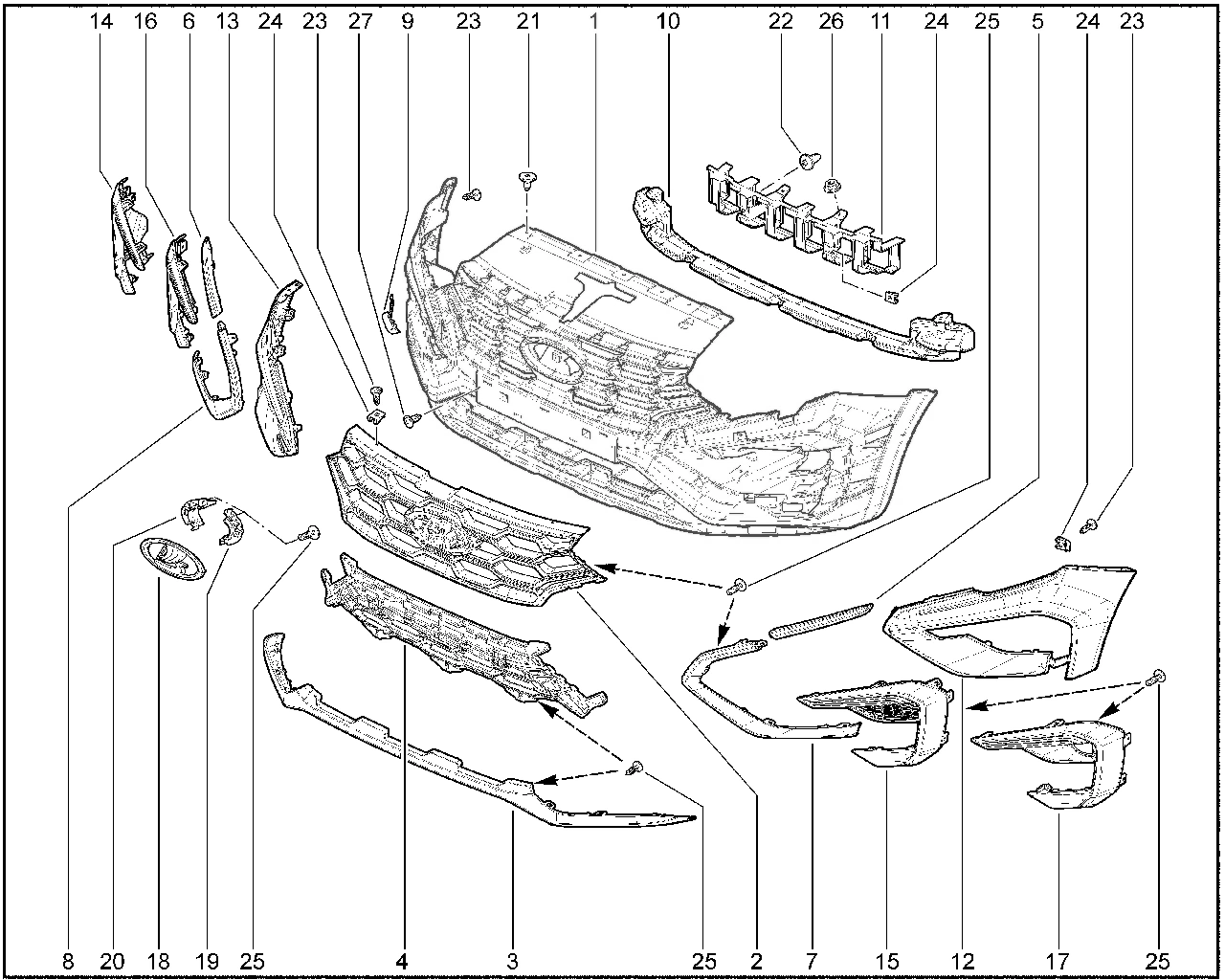

Рисунок 2-9 – Элементы переднего бампера комплектации “CROSS”: 1 – вставка переднего бампера правая; 2 – жгут проводов переднего бампера; 3 – облицовка решетки радиатора; 4 – вставка переднего бампера левая; 5 – бампер; 6 – накладка переднего бампера правая; 7 – молдинг переднего бампера правый; 8 – молдинг переднего бампера левый; 9 – накладка переднего бампера левая; 10 – фара противотуманная правая; 11 – фара противотуманная левая; 12 – кронштейн арочной зоны правый; 13 – кронштейн арочной зоны левый; 14 – решетка радиатора нижняя; 15 – датчик парковки; 16 – накладка переднего бампера нижняя; 16 – накладка переднего бампера нижняя; 17 – вставка энэргопоглощающая переднего бампера
Положить бампер на рабочий стол.
При наличии датчиков системы безопасной парковки снятие и установку датчиков производить в соответствии с этой инструкцией.
Отсоединить колодки и снять жгут 1, рисунок 2-10, проводов бампера, отсоединив точки крепления жгута к бамперу.

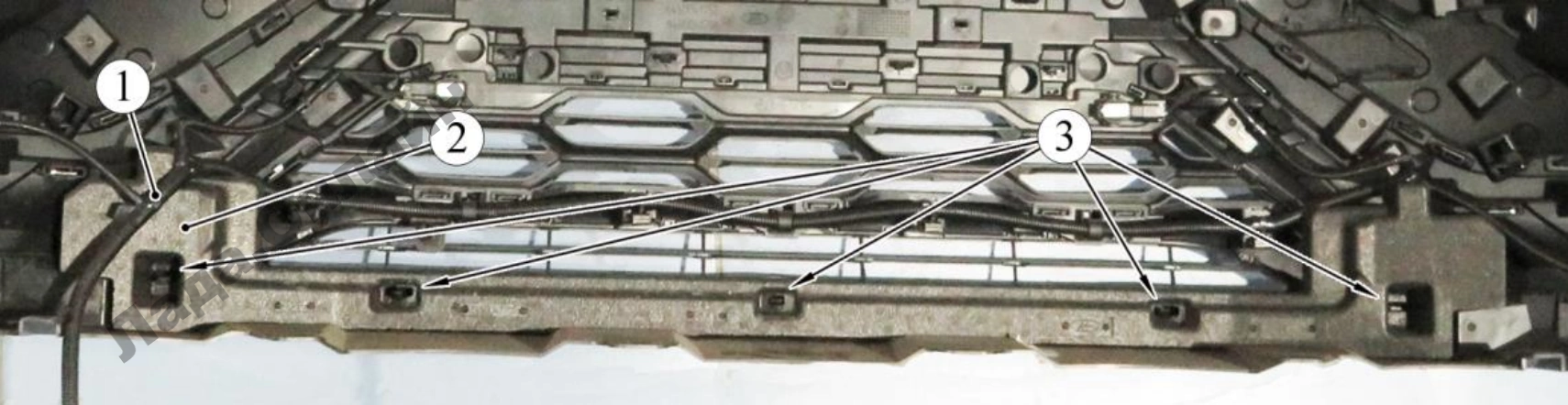

Снять энергопоглощающую вставку 2 бампера, отжав фиксаторы 3 (отвертка плоская).
Рисунок 2-10 – Крепление энергопоглощающей вставки: 1 – жгут проводов бампера; 2 – вставка энергопоглощающая; 3 - фиксаторы вставки

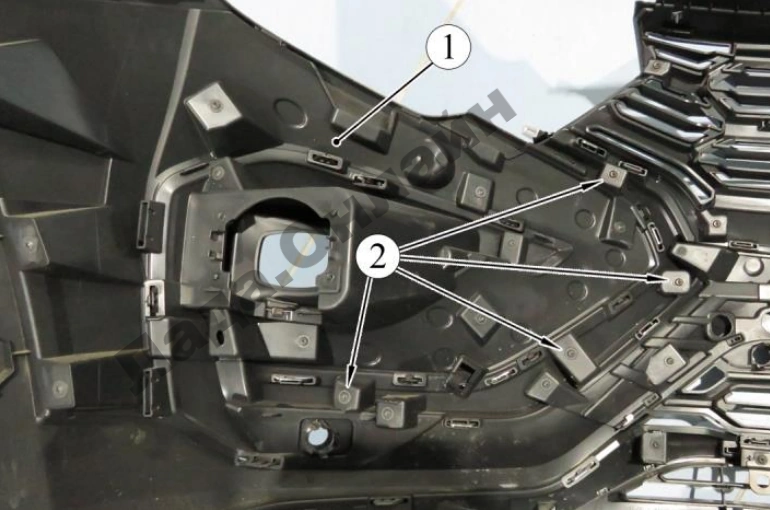

Отвернуть винты 2, рисунок 2-11, крепления кронштейна 4 арочной зоны к бамперу 1, снять кронштейн. Снять второй кронштейн с другой стороны бампера (головка сменная Torx Т20, вороток).

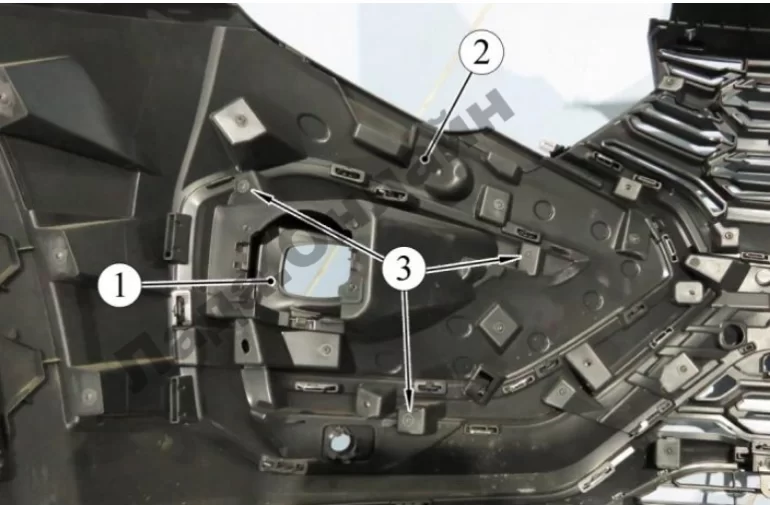

Отвернуть винты 3, крепления противотуманной 5 фары, снять фару. Снять противотуманную фару с другой стороны бампера (головка сменная Torx Т20 или 10, вороток).
Рисунок 2-11 – Крепление кронштейна арочной зоны и ПТФ: 1 – бампер;2 – винт крепления кронштейна арочной зоны;
3 – винт крепления противотуманной фары; 4 – кронштейн арочной зоны левый; 5 – фара противотуманная
Отвернуть четыре винта 2, рисунок-2-12, молдинга (см. рисунок 2-9) к бамперу 1 (головка сменная Torx Т20, вороток).
Снять молдинг, отжав фиксирующие защелки (отвертка плоская).
Рисунок 2-12 – Крепление молдинга: 1 – бампер; 2 – винт крепления молдинга
Отвернуть три винта 3, рисунок-2-13, крепления вставки 1 к бамперу 2 (головка сменная Torx Т20, вороток).
Снять вставку, отжав фиксирующие защелки (отвертка плоская).
Рисунок 2-13 – Крепление вставки переднего бампера: 1 – вставка переднего бампера; 2 – бампер; 3 – винт крепления вставки
Отвернуть восемь винтов 2, рисунок 2-14, крепления накладки (см. рисунок 2-9) бампера к бамперу 1 (головка сменная Torx Т20, вороток).
Снять накладку, отжав фиксирующие защелки (отвертка плоская).
Рисунок 2-14 – Крепление накладки переднего бампера: 1 – бампер;2 – винт крепления накладки
Произвести демонтаж молдинга, вставки и накладки другой стороны бампера в последовательности, описанной выше.

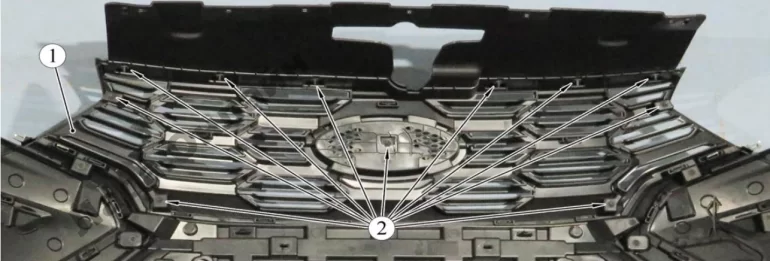

Отвернуть одиннадцать винтов 2, рисунок 2-15, крепления облицовки решетки радиаnора к бамперу 1 (головка сменная Torx Т20, вороток).
Отжать защелки и снять облицовку (отвертка плоская).
Рисунок 2-15 – Крепление облицовки решетки радиатора: 1 – бампер; 2 – винт крепления облицовки

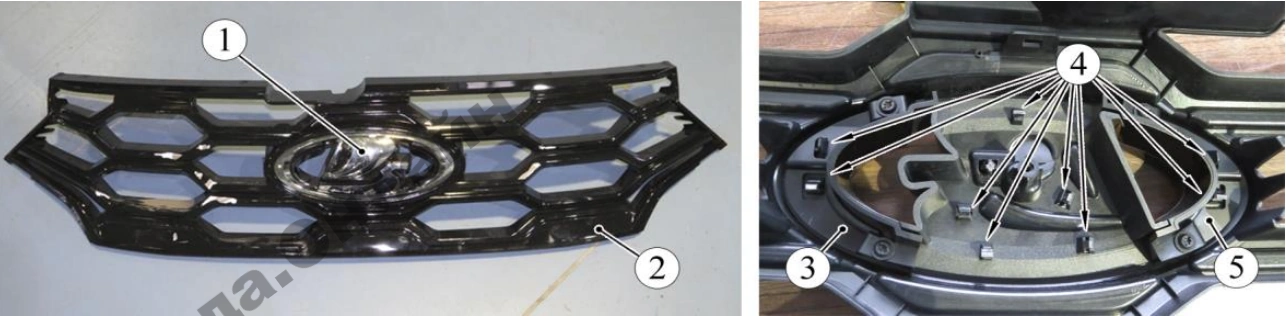

Отвернуть винты крепления правой 5 и левой 3, рисунок 2-16, внутренней рамки логотипа 1, снять направляющие (головка сменная Torx Т20, вороток).
Снять логотип 1 с облицовки 2 решетки радиатора, отжав фиксирующие защелки 4 (отвертка плоская).
Рисунок 2-16 – Крепление логотипа: 1 – логотип; 2 – облицовка решетки радиатора; 3 – рамка внутренняя левая, 4 – фиксаторы облицовки: 5 – рамка внутренняя правая

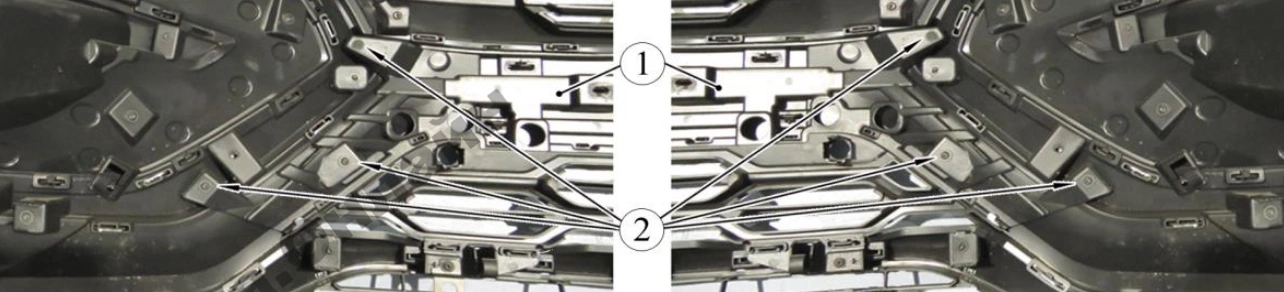

Отвернуть винты 2, рисунок 2-17, крепления нижней решетки 1 радиатора к бамперу (головка сменная Torx Т20, вороток).
Снять решетку, отжав фиксирующие защелки (отвертка плоская).
Рисунок 2-17 – Крепление решетки радиатора нижней: 1 – решетка радиатора нижняя; 2 – винт крепления решетки
Отвернуть винты 1, рисунок 2-18, крепления накладки 16, см. рисунок 2-9, бампера нижней к бамперу (головка сменная Torx Т20, вороток).

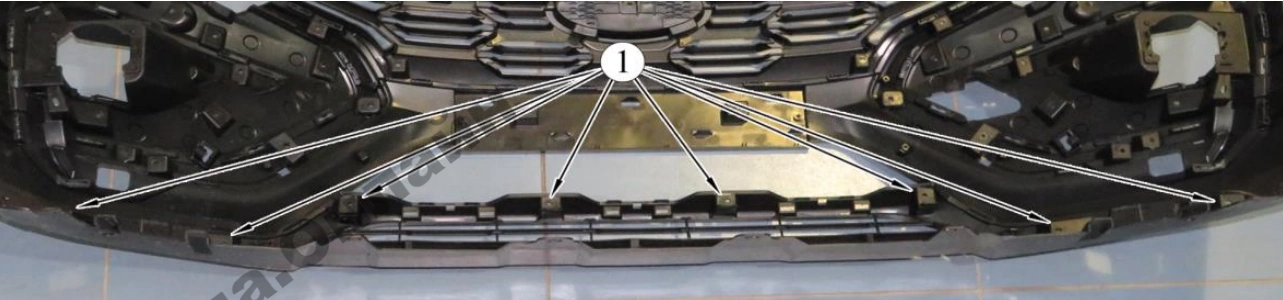

Рисунок 2-18 – Крепление накладки бампера нижней: 1 – винт крепления нижней накладки
Сборку бампера производить в порядке, обратном разборке.
