Как разобрать задний бампер Lada Vesta NG
11 апреля 2024 Лада.Онлайн 2 817 1
Lada Vesta NG (новое поколение) получила новые бамперы. Как и на прошлом поколении он состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами. Как самостоятельно менять хромированные молдинги (вставки), накладки, фонарь, заглушки и жгут проводов рассказывается в технологической инструкции завода.

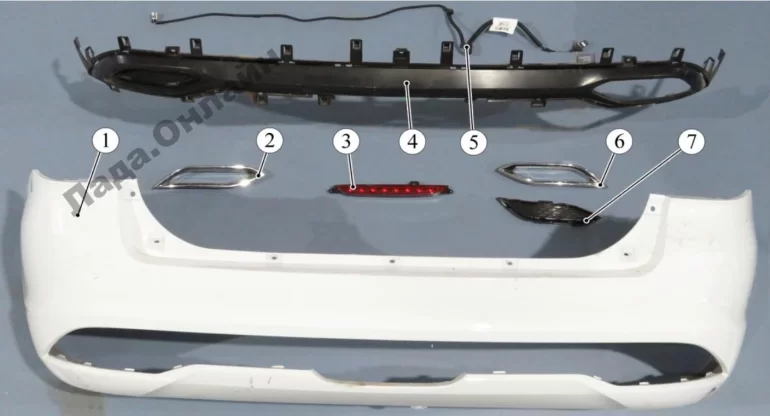

Рисунок 5-1 – Элементы заднего бампера: 1 – бампер задний; 2 – накладка декоративная левая; 3 – фонарь противотуманный; 4 – вставка заднего бампера; 5 – жгут проводов заднего бампера; 6 – накладка декоративная правая; 7 - заглушка
Задний бампер автомобиля состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами, рисунок 5-1.
Положить бампер на рабочий стол.
При наличии датчиков системы безопасной парковки снять их (инструкция).
Отсоединить колодку жгута 3, рисунок 5-2, проводов бампера от противотуманного фонаря 4.
Снять жгут проводов бампера, отсоединив его от точек крепления на бампере.
Отвернуть винты 5 крепления противотуманного фонаря 4 к бамперу, снять фонарь (головка сменная Torx Т20, вороток).
Отвернуть пять винтов 2 крепления вставки 1 бампера к бамперу (головка сменная Torx Т20, вороток).
Снять вставку, отжав фиксирующие защелки (отвертка плоская).

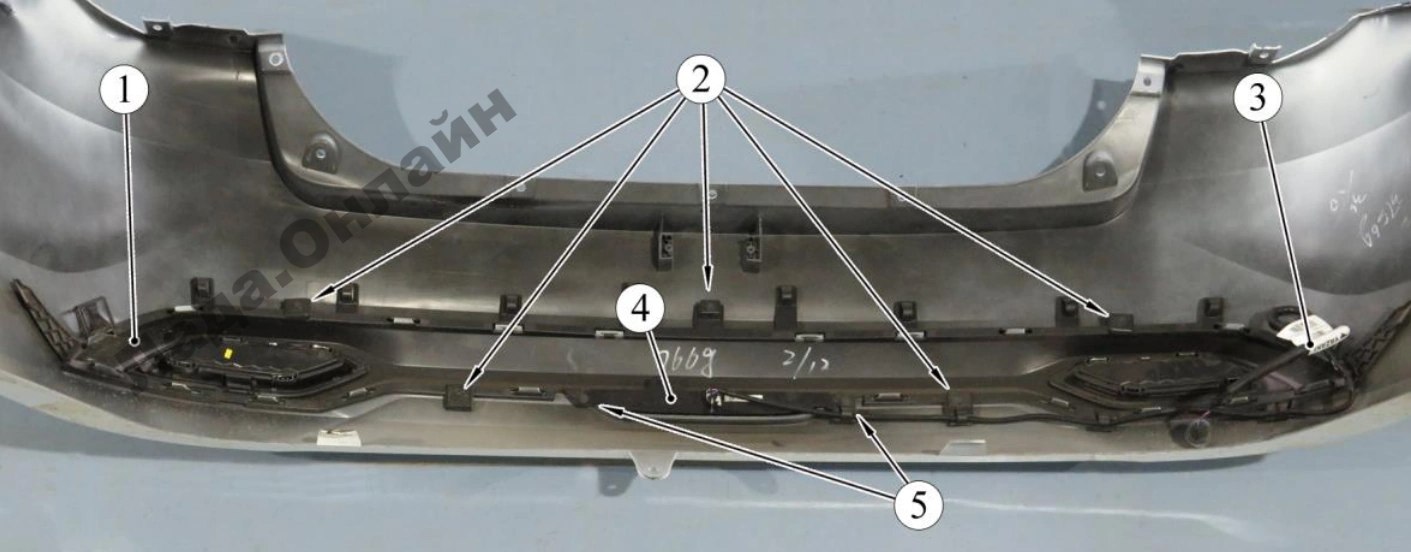

Рисунок 5-2 – Точки крепления элементов заднего бампера: 1 – вставка заднего бампера; 2 – винт крепления вставки заднего бампера; 3 – жгут проводов заднего бампера; 4 – противотуманный фонарь; 5 –винт крепления противотуманного
фонаря
Преодолевая сопротивления держателей, извлечь заглушку 7, см. рисунок 5-1, в сборе с декоративной накладкой 6 из проема вставки 4 заднего бампера.

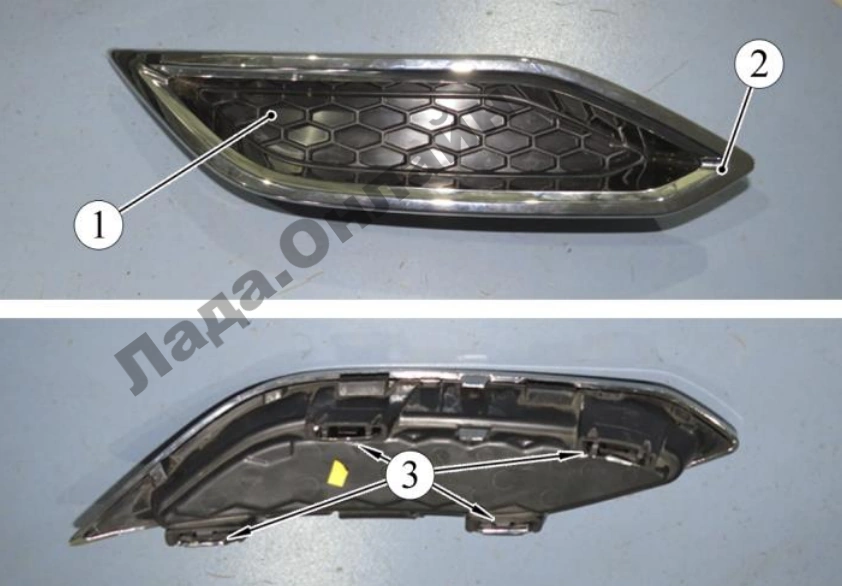

Рисунок 5-3 – Крепление декоративной накладки: 1 – заглушка; 2 – накладка декоративная; 3 – фиксаторы крепления накладки
Отжав фиксаторы 3, рисунок 5-3, снять декоративную накладку 2 с заглушки 1 (отвертка плоская).
Аналогичным образом отжать фиксаторы и снять декоративную накладку 2, см. рисунок 5-1, с вставки 4 заднего бампера (отвертка плоская).
Собрать бампер, установив снятые детали.
