Как разобрать задний бампер Lada Vesta Cross NG

12 апреля 2024 Лада.Онлайн 1 051 0

Lada Vesta NG (новое поколение) получила новые бамперы. Как и на прошлом поколении он состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами. Как самостоятельно менять хромированные молдинги (вставки), накладки, фонарь, заглушки, датчики парковки и жгут проводов рассказывается в технологической инструкции завода.

Задний бампер автомобиля в исполнении “CROSS” имеет более сложную конструкцию и состоит из нескольких элементов, соединяющихся между собой защелками и самонарезающими винтами рисунок 5-4

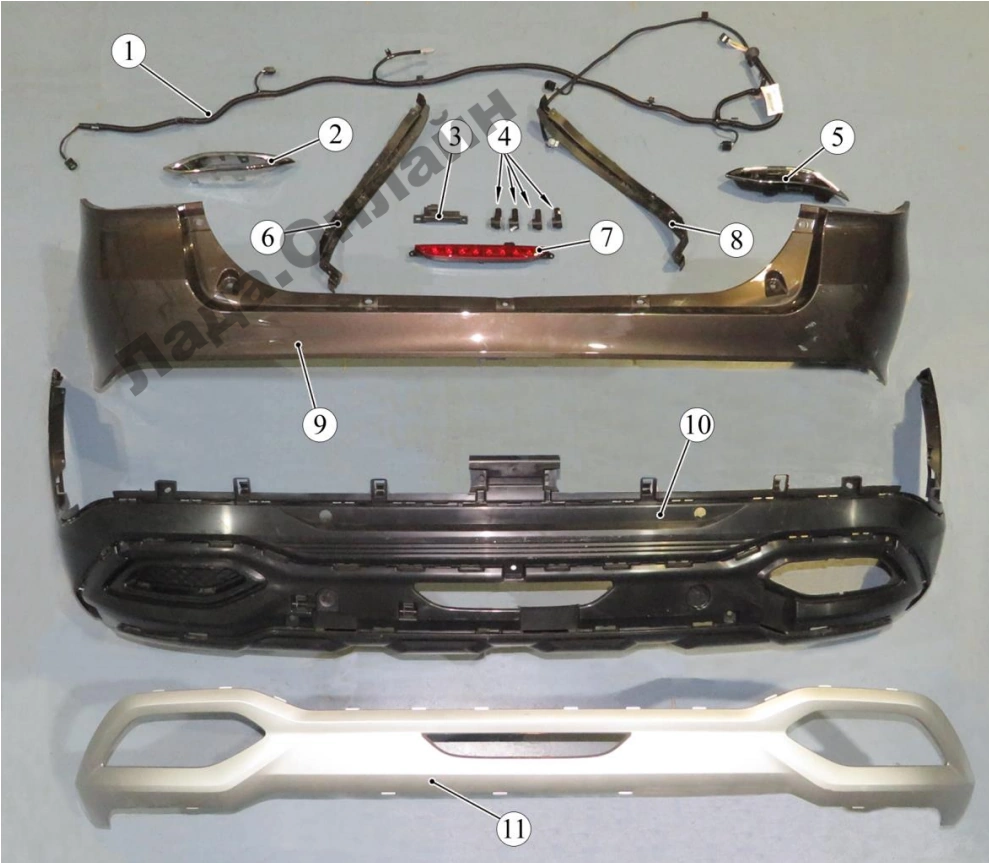

Рисунок 5-4 – Элементы заднего бампера комплектации “CROSS”: 1 – жгут проводов заднего бампера; 2 – вставка декоративная; 3 – антенна бесключевого доступа; 4 – датчик системы безопасной парковки; 5 – заглушка; 2 – кронштейн арочной зоны левый; 6 – фонарь противотуманный; 8 – кронштейн арочной зоны правый; 9 – бампер задний; 10 – накладка заднего бампера нижняя; 11 – накладка заднего бампера средняя

Положить бампер на рабочий стол.

При наличии датчиков 5, рисунок 5-5, системы безопасной парковки снять их (инструкция).

Отсоединить колодки и снять жгут 3, проводов бампера 1, отсоединив точки крепления жгута к бамперу.

Отвернуть винты крепления и снять антенну 2 бесключевого доступа с бампера (головка сменная Torx Т20, вороток).

Отвернуть винты крепления и снять с бампера противотуманный фонарь 4 (головка сменная Torx Т20, вороток).

Рисунок 5-5 – Крепление деталей на заднем бампере: 1 – бампер задний; 2 – антенна бесключевого доступа; 3 – жгут проводов бампера; 4 – фонарь противотуманный; 5 – датчик системы безопасной парковки

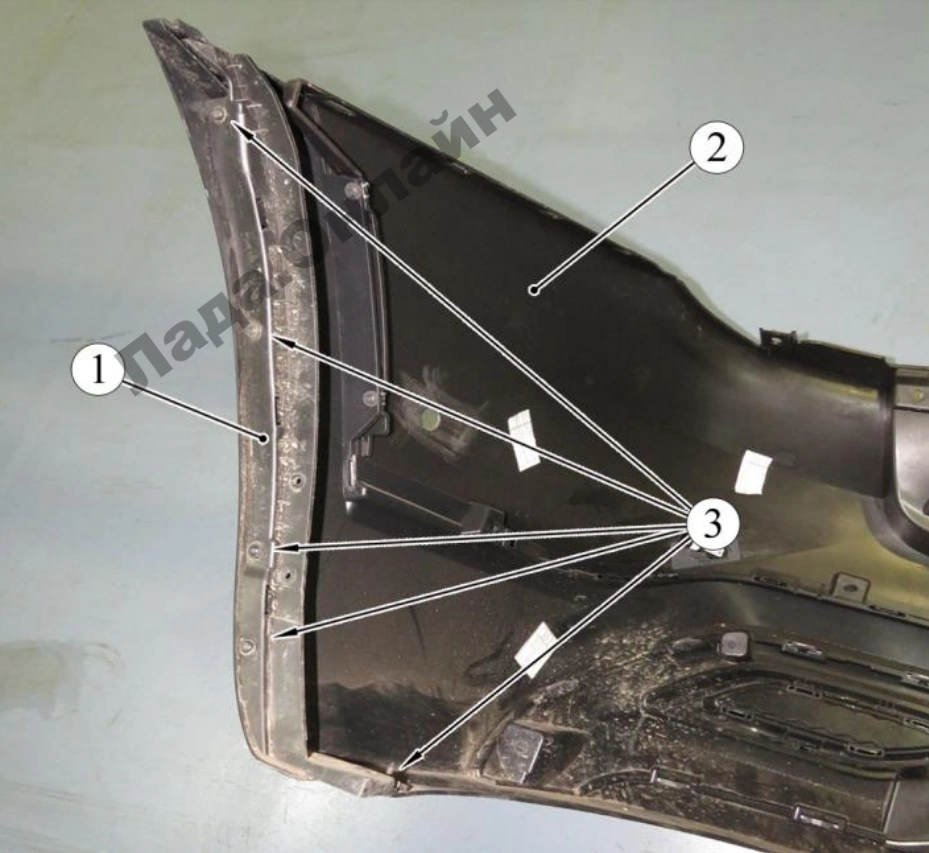

Отвернуть винты 3, рисунок 5-6, крепления кронштейна 1 арочной зоны к бамперу 2 и накладке, снять кронштейн. Отвернуть винты и снять второй кронштейн (головка сменная Torx Т20, вороток).
