    Замена наружного наконечника рулевой тяги Lada Vesta, XRAY и Largus

     07 февраль 2019  LadaOnline    883    0

    Замена наружного наконечника рулевой тяги Lada Vesta и XRAY

    В статье представлена инструкция по замене наружных наконечников рулевых тяг на автомобилях Lada Vesta, Lada XRAY и Lada Largus. Эта процедура относится к средней сложности и справиться с заменой способен один человек примерно за 40 минут. Если решили заменить наконечники своими руками, то кроме обычного набора инструментов приготовьте съемник шаровых опор.

    Замена наружного наконечника рулевой тяги Lada Vesta и XRAY

    Потребуется:

    • новые рулевые наконечники (артикулы 485202867R и 485200410R для Lada XRAY/Largus);
    • новые гайки крепления пальца шарового шарнира (7703034221 для Vesta и 7703034230 для Lada XRAY/Largus);
    • набор ключей («на 13», «на 16», «на 19», «на 21», «на 23», ключ шестигранник «на 5», TorX T30, ключ для болтов колес;
    • съемник шаровых шарниров;
    • ВД-40.

    Снятие

    1. Поднять одну сторону машины на домкрат, установите под колеса противооткатные упоры.
    2. Снимите колесо и ослабьте затяжку контргайки наконечника рулевой тяги.
    3. Отметьте положение наконечника рулевой тяги, чтобы не нарушить схождение колес.

    Поднять одну сторону машины на домкратСнимите колесо и ослабьте затяжку контргайки наконечника рулевой тяги.Отметьте положение наконечника рулевой тяги

    Рулевую тяги отчищаем от грязи, а резьбу обрабатываем проникающей смазкой. Затем:

    1. Отверните гайку крепления пальца шарнира к рычагу поворотного кулака, удерживая при необходимости шаровой палец от проворачивания.
    2. Выпрессуйте палец шарнира из проушины поворотного кулака при помощи съемника.

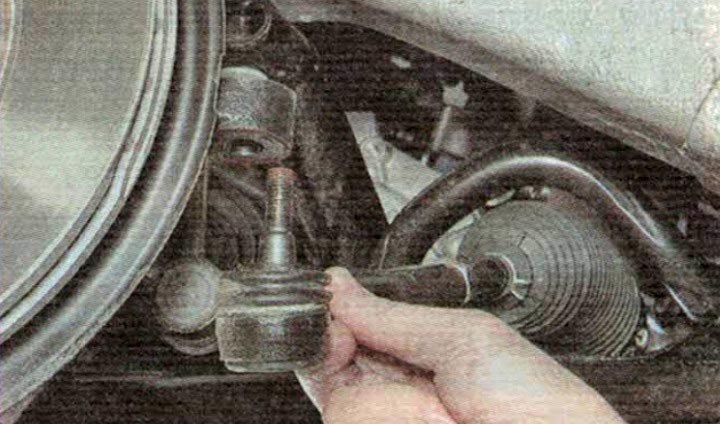

    3. Извлеките палец шарнира из поворотного рычага.
    4. Снимите наконечник с рулевой тяги, отворачивая подсчитывайте количество оборотов.

    Отверните гайку крепления пальца шарнира к рычагу поворотного кулакаВыпрессуйте палец шарнира из проушины поворотного кулакаИзвлеките палец шарнира из поворотного рычага

    Установка

    Примечание:

    • Гайка крепления пальца шарового шарнира - самоконтрящаяся и повторному использованию не подлежит, при сборке ее необходимо заменить.
    • Резьба левого наконечника - правая, он отмечен двумя рисками, а правого наконечника - левая (одна риска).

    При установке нового наконечника закрутите его на такое же количество оборотов, чтобы не изменить схождение колес. При необходимости удерживайте тягу от проворачивания ключом шестигранником (показано стрелкой). Момент затяжки контргайки - 50 Нм, гайки пальца шарового шарнира наконечника - 37 Нм.

    При необходимости удерживайте тягу от проворачивания ключом шестигранником

    Проверьте углы установки колес на СТО, в случае необходимости отрегулируйте их.

    Процесс замены наконечников рулевых тяг также показан на видео:

    Напомним, эту и другие инструкции по самостоятельному ремонту вы найдете в сборнике технологических инструкций (для Lada Vesta, для Lada XRAY, для Lada Largus).
