Как заменить датчики ABS (частоты вращения колеса) на Lada Vesta

25 октября 2019 Лада.Онлайн 32 019 1

Замена датчиков ABS на Lada Vesta

Датчик частоты вращения переднего колеса (датчик скорости автомобильный - ДСА или датчик ABS) установлен в отверстии поворотного кулака передней подвески. Датчик частоты вращения заднего колеса установлен в отверстии щита тормозного механизма. Все датчики ABS снимаются в сборе со жгутом проводов. Далее представлена технологическая инструкция по снятию и установке этих датчиков своими руками на автомобиле Lada Vesta.

Потребуется: ключ «на 10», Torx T30, отвертка плоская.

Датчик скорости вращения переднего колеса

Как снять:

Поднять автомобиль на высоту, удобную для выполнения работ. Снять колесо.
Отвернуть винт 1, рисунок 16-2, крепления датчика скорости и извлечь датчик 2 скорости из отверстия на поворотном кулаке 3 (насадка сменная Torx Т30, удлинитель, ключ трещоточный).
Извлечь жгут 1, рисунок 16-3, проводов датчика скорости из пазов кронштейна 3 на стойке передней подвески и кронштейнов 4 на брызговике моторного отсека.
Отсоединить колодку жгута проводов датчика скорости от жгута проводов переднего и фиксатора на кузове автомобиля и снять датчик скорост.

Как установить:

Присоединить колодку жгута проводов датчика скорости к жгуту проводов переднему и фиксатору на кузове автомобиля.
Установить датчик 2, рисунок 16-2, скорости в посадочное отверстие на поворотном кулаке 3 и закрепить винтом 1. Момент затяжки винта 6…7 Н.м (0,6…0,7 кгс.м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгут 1, рисунок 16-3, проводов датчика скорости в паз кронштейна 3 стойки передней подвески и в пазы кронштейнов 4 на брызговике моторного отсека.
Установить переднее колесо.

Датчик скорости вращения заднего колеса

Как снять:

Поднять автомобиль на высоту, удобную для выполнения работ. Снять колесо.
Отвернуть винт 1, рисунок 16-4, крепления датчика 2 скорости к щиту 3 заднего тормоза и извлечь датчик (насадка сменная Torx Т30, удлинитель, ключ трещоточный).

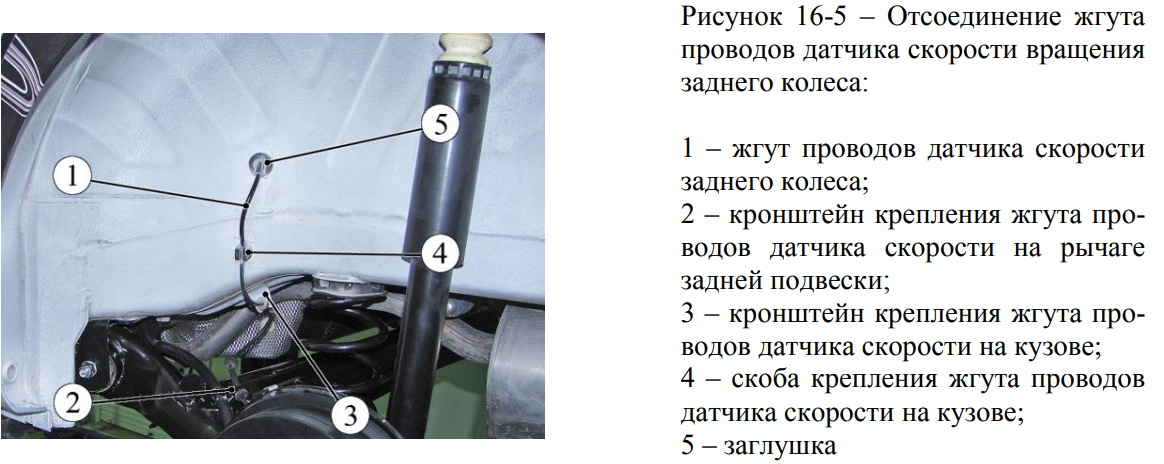

Извлечь жгут 1, рисунок 16-5, проводов датчика скорости из паза кронштейна 2 и скобы крепления на рычаге задней подвески, из паза кронштейна 3 и скобы 4 крепления на кузове (отвертка плоская).
Извлечь заглушку 5 жгута проводов датчика скорости из отверстия в арке заднего колеса (отвертка плоская).
Снять облицовку арки заднего колеса со стороны салона в соответствии с требованиями ТИ 3100.25100.2058.
Отсоединить разъем 1, рисунок 16-6, жгута датчика скорости от жгута 2 проводов заднего и фиксатора крепления на кузове и снять датчик скорости.

Как установить:

Завести разъем 1, рисунок 16-6, жгута проводов датчика скорости в отверстие в арке 3 заднего колеса и подсоединить к фиксатору на кузове и разъему 2 жгута проводов заднего.
Установить заглушку 5, рисунок 16-5, жгута проводов датчика скорости в отверстие в арке заднего колеса (отвертка плоская).
Установить облицовку арки заднего колеса со стороны салона.
Установить датчик 2, рисунок 16-4, скорости в отверстие тормозного щита 3 и закрепить его винтом 1. Момент затяжки винта 6…7 Н.м (0,6…0,7 кгс.м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгут 1, рисунок 16-5, проводов датчика скорости в паз кронштейна 2 и скобу крепления на рычаге задней подвески, в паз кронштейна 3 и скобу 4 крепления на кузове.
Установить заднее колесо.

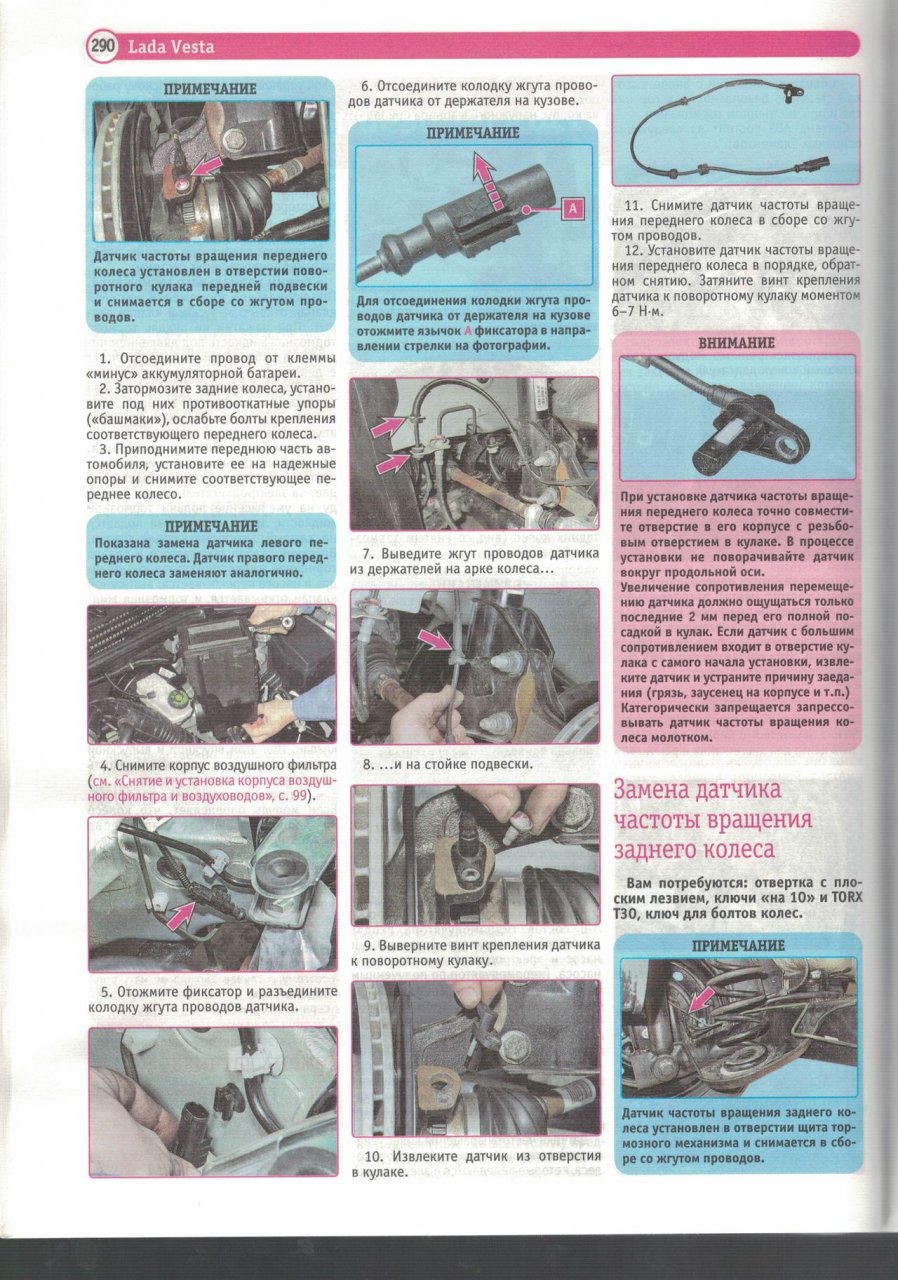

Инструкция из книги по ремонту Lada Vesta
