    Снятие и установка редуктора высокого давления на Lada Vesta CNG

     09 декабря 2019  Лада.Онлайн    4 343    0

    Снятие и установка редуктора высокого давления на Lada Vesta CNG

    Процесс демонтажа редуктора высокого давления описан в технологической инструкции «Автомобиль Lada Vesta CNG - снятие и установка оригинальных узлов и деталей» ТИ 3100.25100.20603.

    Ремонт газовой аппаратуры следует производить только после выработки газа из системы при закрытом вентиле на баллоне.

    Работы с газобаллонной аппаратурой автомобиля производить на специальном сертифицированном участке с необходимым оборудованием.

    К работе с газобаллонным оборудованием допускаются лица, прошедшие специальную подготовку и имеющие соответствующие удостоверения (свидетельства).

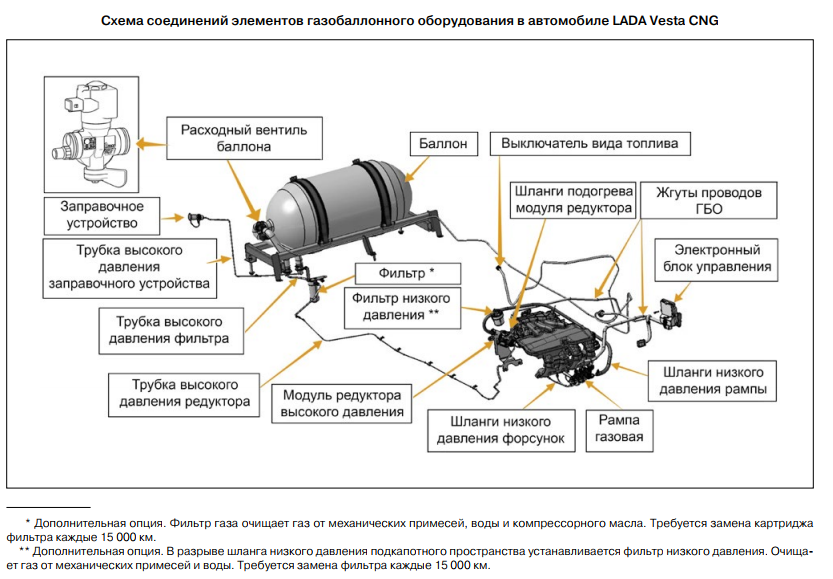

    Снятие и установка редуктора высокого давления на Lada Vesta CNG

    Порядок действий:

    Установить автомобиль на рабочее место, выключить зажигание, затормозить стояночным тормозом.

    Открыть капот и отсоединить клемму провода "массы" oт аккумуляторной батареи (ключ гаечный 10).

    Отсоединить колодку 2 рисунок 5-1, жгута проводов от датчика температуры и колодку 3 от датчика давления.

    Снятие и установка редуктора высокого давления на Lada Vesta CNG

    Ослабить хомут крепления и снять со штуцера редуктора 1 высокого давления шланг 4 подачи газа к газовой рампе (отвертка крестообразная или головка сменная 7, вороток).

    Снять со штуцера редуктора трубку 5 отбора разряжения.

    Ослабить хомут и снять со штуцера редуктора высокого давления шланг 6 подвода охлаждающей жидкости, установить на шланг заглушку технологическую для предотвращения потери охлаждающей жидкости (отвертка крестообразная или головка сменная 7, вороток).

    Ослабить хомут и снять со штуцера редуктора высокого давления шланг 9 отвода охлаждающей жидкости, установить на шланг заглушку технологическую для предотвращения потери охлаждающей жидкости (отвертка крестообразная или головка сменная 7, вороток).

    Отвернуть три гайки 7 крепления кронштейна редуктора к кузову (головка сменная 13, вороток).

    Извлечь редуктор в сборе с кронштейном из моторного отсека, отвернуть три болта крепления редуктора к кронштейну (головка сменная 10, вороток).

    Установку производить в порядке обратном снятию.

    Момент затяжки штуцера газовой магистрали высокого давления 20-30 Н.м (2,0-3.0 кгс.м), хомута шланга подачи газа к газовой рампе 1-2 Н.м (0,1-0,2 кгс.м) (ключ моментный).

    Напомним, другие сборники Технологических Инструкций по Lada Vesta выложены тут.

    Фото: http://avtobeskid.ru/
