Снятие и установка газового баллона Lada Vesta CNG
09 декабря 2019 Лада.Онлайн 4 911 1
Процесс демонтажа газового баллона описан в технологической инструкции «Автомобиль Lada Vesta CNG - снятие и установка оригинальных узлов и деталей» ТИ 3100.25100.20603.
Снятие баллона
Ремонт газовой аппаратуры следует производить только после выработки газа из системы при закрытом вентиле на баллоне.
Работы с газобаллонной аппаратурой автомобиля производить на специальном сертифицированном участке с необходимым оборудованием.
К работе с газобаллонным оборудованием допускаются лица, прошедшие специальную подготовку и имеющие соответствующие удостоверения (свидетельства).
Порядок действий:
Установить автомобиль на рабочее место, выключить зажигание, затормозить стояночным тормозом.
Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Открыть крышку багажника.
Извлечь из крепежных отверстий пластмассовые фиксаторы 2, рисунок 6-1, нижнего крепления кожуха 3 газового баллона (отвертка плоская).
Отвернуть винты 1 верхнего крепления кожуха газового баллона, извлечь кожух из багажного отделения (отвертка крестообразная).
Отсоединить колодку жгута 5, рисунок 6-2, проводов от электромагнитного клапана 1 газового баллона.
Ослабить хомут 6, крепления защитного кожуха 7 газовой трубки к вентилю 3 (газового баллона 4 (отвертка плоская).
Сдвинуть зашитый кожух и отвернуть штуцер 2 газовой трубки от вентиля баллона (ключ гаечный 13).
Откинуть спинки заднего сидения вперед.
Ослабить хомут 3, рисунок 6-3, крепления защитного кожуха 4 газовой трубки к вентилю 2 газового баллона 1 (отвертка плоская).
Сдвинуть защитный кожух и отвернуть штуцер газовой трубки от вентиля баллона (ключ гаечный 13).

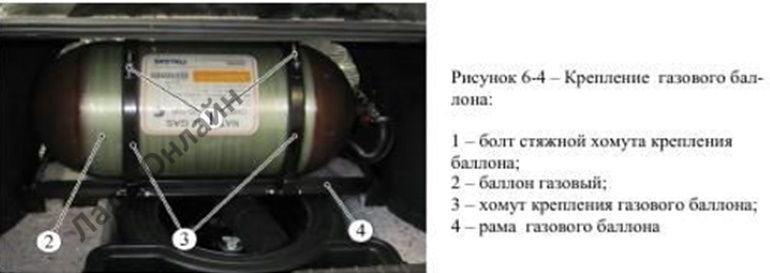

Отвернуть стяжные болты 1, рисунок 6-4, хомутов 3, крепления газового баллона 2 к раме 4 (ключ гаечный 13).
Аккуратно извлечь газовый баллон из багажного отделения автомобиля, уложить в приспособление для транспортировки и поместить на временное хранение в специально отведенное место. Операцию выполнять, с помощником.
Установку производить в порядке обратном снятию.
Момент затяжки штуцеров газовой магистрали высокого давления 20-30 Н м (2.0-3.0 кгс.м), болта хомута крепления баллона 18-24 Н.м (1.8-2.4 кгс.м) (ключ моментный).
Снятие рамы баллона

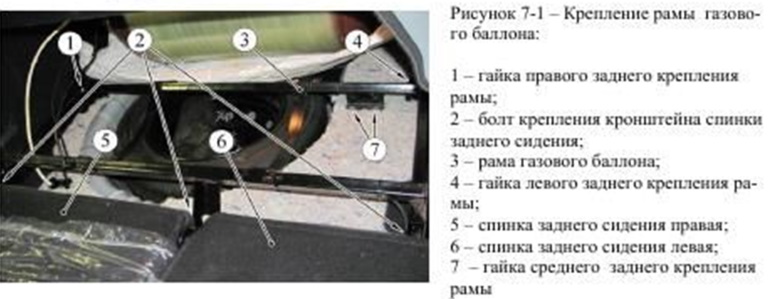

Отвернуть три болта 2, рисунок 7-1, крепления кронштейнов правой 5 и левой 6спинок заднего сиденья (головка на 14 и вороток).
Отвернуть гайки 1, 4, 7 заднего крепления рамы 3 газового баллона (головка на 13 и вороток).
Извлечь раму газового баллона из багажного отделения.
Установку производить в обратном порядке.
Момент затяжки болтов крепления рамы баллона к кузову 45-55 Нм (4,5-5,5 кгс.м) (ключ моментный).
Напомним, другие сборники Технологических Инструкций по Lada Vesta выложены тут.
