    Замена ремня ГРМ на Лада Калина/Гранта/Приора (8 клапанов)

    АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора, Веста и Ларгус) двигателями различной мощности, среди них есть, как 16 клапанные, так и 8 клапанные силовые агрегаты (например, моторы ВАЗ-11183, ВАЗ-11184, ВАЗ-11186, ВАЗ-11189, ВАЗ-21116). В статье покажем, как поменять ремень газораспределительного механизма на двигателе 8 клапанов.

    Через сколько нужно менять ремень ГРМ

    Чтобы исключить обрыв ремня ГРМ, завод-изготовитель рекомендует каждое ТО (каждые 15 тыс.км. пробега) выполнять проверку ремня. А замену производить через 75 тыс. км. пробега.

    Снятие ремня ГРМ

    Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ "на 10", "на 17", головку "на 19", отвертку.

    Замена ремня ГРМ на автомобилях LADA с двигателем 8 клапанов

    Порядок действий:

    1. Снять пластиковый кожух двигателя.
    2. Снять защитную крышку привода ГРМ, вывернув три болта крепления.
    3. Схема ГРМ.

    снять пластиковый кожух двигателя Ладаснять пластиковый кожух ГРМ Ладасхема ГРМ 8 клапанов

    Установить поршень первого цилиндра в положение верхней мертвой точки:

    1. Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.
    2. Снять заглушку окна в верхней части кар­тера сцепления  и убедиться, что риска на расположена напротив про­рези шкалы.
    3. Зафиксировать коленвал от проворачивания, вставив через окно отверт­ку между зубьями маховика.

    Повернуть коленвал по часовой стрелке до совмещения метокпроверить совмещения меток ГРМвставить отвертку в маховик

    Далее:

    1. Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.
    2. Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.
    3. Снять натяжной ролик, вывернув гайку его крепления.

    снять шкив привода генератораснять ремень ГРМ Лада Калина 8 клапановснять натяжной ролик ГРМ лада 8 клапанов

    Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

    Как установить и натянуть ремень ГРМ

    1. Надеть ремень РГМ на шкив коленвала.
    2. Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив помпы и заводим ее за натяжной ролик.
    3. Переднюю ветвь надеваем на шкив распредвала.
    4. Натянуть ремень ГРМ, поворачивая натяжной ролик против часо­вой стрелки, вставив отвертку (как на фото).
    5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на 2 оборота по часовой стрелке.
    6. Проверяем совпадение меток коленвала и распредвала. Если метки не совпадают, повторяем операцию по установке ремня.

    поворачивая натяжной ролик против часо­вой стрелкиПроверяем совпадение установоч­ных меток коленчатого и распреде­лительного валов

    Весь процесс замены ремня ГРМ 8 клапанного двигателя также показан на видео:

    Замена ремня ГРМ без специального инструмента

    Способ можно использовать, если нет необходимости менять ролики.

    Порядок действий:

    1. Срезаем половину старого ремня ГРМ канцелярским ножом.
    2. Снимаем половину старого ремня ГРМ.
    3. Надеваем на шкивы коленвала новый ремень ГРМ.
    4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
    5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

    опрос по замене ГРМ 8 и 16 клапанов

    Читайте также рекомендации АвтоВАЗа по проверке работоспособности натяжителей ГРМ.

    Ключевые слова: двигатель лада гранта | двигатель лада приора | двигатель лада калина | двигатель лада веста | двигатель лада ларгус

    5
    нравится
    1
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Заменить ремень ГРМ на 8 клапанном двигателе ВАЗ своими руками..


    Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Напишите цифрами: Две тысячи шестьсот пятьдесят восемь

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

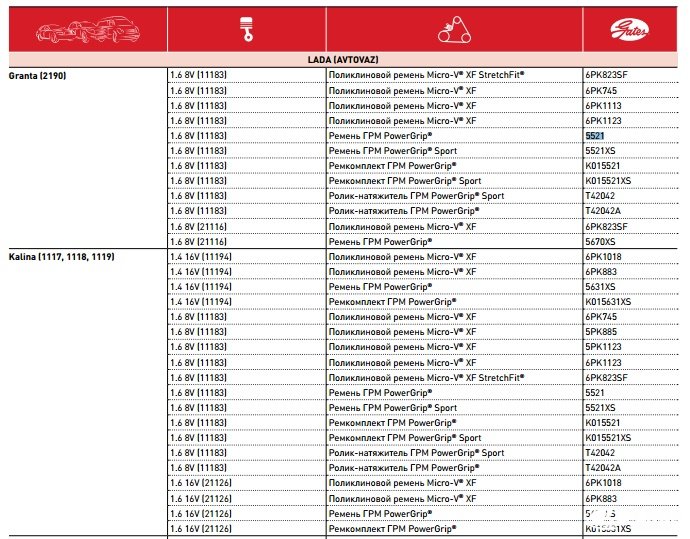

    1. Владислав, в каталоге продукции Геитс указывают, что для двигателя ВАЗ 11183 идет ремень 5521.
