Как поменять лампочки в фаре Лада Веста

В ходе эксплуатации автомобиля случаются мелкие неприятности, например, заметили, что фары не горят. Это не проблема, если лампа просто перегорела. Чтобы заменить лампочку снимать блок-фару не обязательно. Получить доступ к лампам можно со стороны моторного отсека, но не забудьте перед этим выключить фару. Инструкция по замене ламп в фарах для Lada Vesta и XRAY одинаковая.

Устройство фары Лада Веста/XRAY

расположение лампочек в фаре лада веста

1 - крышка лампы дальнего света; 2 - крышка лампы ближнего света; 3 - патрон лампы указателя поворотов; 4 - патрон лампы дневного ходового огня и габаритного огня.

устройство блок фары лада веста

1 - лампа ближнего света; 2 - колодка с проводами лампы ближнего света; 3 - пружинный фиксатор крепления лампы ближнего света; 4 - лампа дальнего света; 5 - колодка с проводами лампы дальнего света; 6 - пружинный фиксатор крепления лампы дальнего света;

Лампа дальнего света

Порядок действий:

снять крышку (№1), повернув ее против часовой стрелки;
отсоединить разъем (№5) с проводами от лампы (№4);
вывести усики пружинного фиксатора (№6) из пазов;
снять лампу.

Лампочка ближнего света

Инструкция:

снять крышку (№2), повернув ее против часовой стрелки;
отсоединить колодку (№2) с проводами от лампы (№1);
вывести усики пружинного фиксатора (№3) из пазов;
извлечь лампу.

Процесс также показан на видео:

Лампочка в поворотниках

Порядок замены:

повернуть патрон (№3) против часовой стрелки;
извлечь патрон вместе с лампой;
извлечь лампу из патрона, повернув против часовой стрелки.

Лампы ДХО и габаритов

Чтобы снять лампу следует:

повернуть патрон (№4) против часовой стрелки;
извлечь патрон вместе с лампой;
снять лампу из патрона.

Процесс замены ламп также показан на видео:

Установку новых ламп в фару производится в обратном порядке. А приходилось ли вам менять лампочки в фарах Весты/XRAY? Какие сложности вы испытывали, может быть заметили какие-то особенности в ходе работ?

Поделиться в социальных сетях:

👍

Лада.Онлайн
12 апреля 2018 07:59

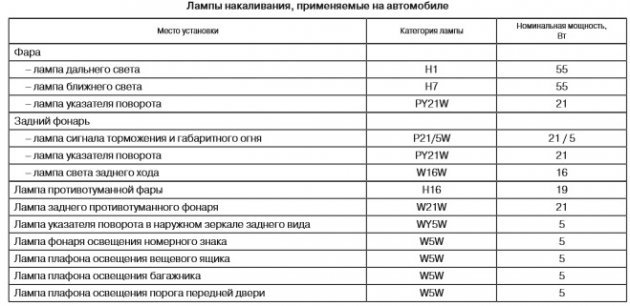

лампы в фарах Lada XRAY:
