Замена ремня генератора на двигателе ВАЗ 21129, 21179 (Лада Веста, XRAY)

Снятие ремня

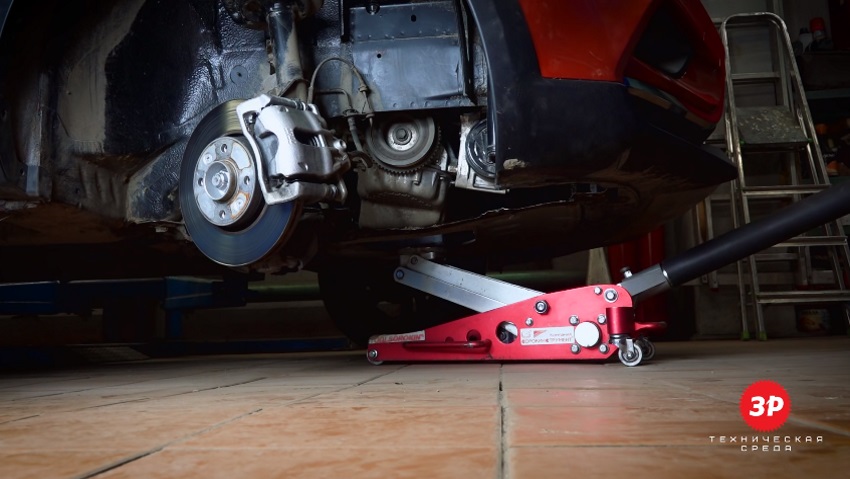

1. Снять правый подкрылок, вывернув винты креплений. Поднять автомобиль на высоту.

2. Для комплектаций без кондиционера - снять защиту двигателя (на Весте, XRAY).

3. Для комплектаций с МКПП - снять цилиндр гидропривода сцепления (рис 4-3, №2), вывернув два болта (№1). Подвесить его за технологический крючок, не отсоединяя трубки (№3).

4. Для комплектаций без кондиционера - снять кронштейн (рис 4-4, №2) и стартер вместе с проводами, открутив три болта (№1). Подвесить его на крючок. Застопорить маховик через отверстие для болтов крепления стартера на коробке передач.

5. Для комплектаций с кондиционером - повернуть натяжной ролик (рис 4-5, №2) в верхнее положение против часовой стрелки, предварительно ослабив гайку (№1).

6. Для комплектаций без кондиционера - снять демпфер коленчатого вала (№6), вывернув болт (№7) и сняв шайбу (№8).

7. Снять ремень навесных агрегатов (№5).

Установка ремня

Осуществляем сборку в обратной последовательности. После установки демпфера используем специальное приспособление 67.7834-9703 для более простой установки ремня. В крайнем случае можно обойтись обычным инструментом, например, отверткой.

Для комплектаций без кондиционера - установить ремень на шкив генератора (№3) и надеть на демпфер (№6) через приспособление. Вращая его за головку болта по часовой стрелке на 3/4 оборота надеваем ремень на канавки демпфера.

Для комплектаций с кондиционером - установить ремень сначала на демпфер (№6), затем на шков компрессора кондиционера (№4), шкив генератора (№3) и натяжной ролик (№2). Перевести натяжной ролик в нижнее положение, вращая его по часовой стрелке и затянуть гайку (№1) ролика.
