Как снять туннель пола Lada XRAY

В некоторых случаях при ремонте или доработке автомобиля приходится снимать тоннель пола. На Lada XRAY и Largus FL (фейслифт с 2021 года) этот пластиковый элемент между сиденьями удерживается не только на винтах, но и на фиксаторах. Порядок действий описан в технологической инструкции АВТОВАЗа.

Отсоединить клемму "минус" от АКБ (ключ гаечный 10).

Произвести демонтаж подлокотника передних сидений.

Поднять рычаг 1, рисунок 9-1, стояночного тормоза в верхнее положение.

Извлечь из посадочного места в накладке 3 облицовки туннеля пола 4, чехол 2 рычага переключения передач (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

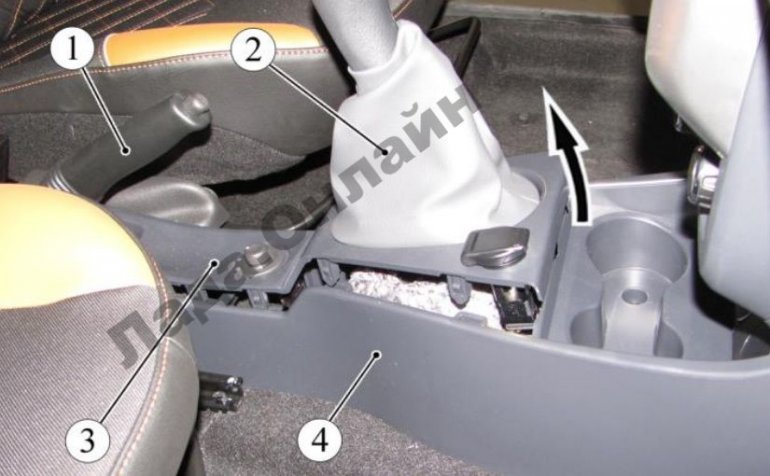

Рисунок 9-1 – Накладка облицовки туннеля пола: 1 – рычаг стояночного тормоза; 2 – чехол рычага переключения передач; 3 – накладка облицовки туннеля пола; 4 – облицовка туннеля пола

Взять за край накладки облицовки туннеля пола и потянуть вверх с усилием, преодолевающим усилия держателей, снять накладку, отсоединив от переключателя регулировки зеркал и розетки, расположенных на накладке, колодки жгута проводов панели приборов.

Отвернуть гайку 3, рисунок 9-2, крепления облицовки (головка сменная 10, вороток).

Отвернуть винты 1, 4, 5 самонарезающие переднего крепления облицовки туннеля пола (головка сменная Torx Т20, вороток).

Снять облицовку, отсоединив от громкоговорителя системы “ЭРА-ГЛОНАСС” и блока управления обогревом сидений, расположенных на облицовке, колодки жгута проводов панели приборов.

Рисунок 9-2 – Облицовка туннеля пола: 1, 4, 5 – винт крепления облицовки; 2 – облицовка туннеля пола; 3 – гайка крепления облицовки туннеля пола

Установку облицовки производить в порядке обратном снятию.

Напомним, другие инструкции по ремонту и обслуживанию XRAY можно найти в этой категории или по содержанию. Для Лада Ларгус инструкции тут.

Ключевые слова: пол lada xray | тоннель lada xray | пол лада ларгус | тоннель лада ларгус

Поделиться в социальных сетях:

👍

Лада.Онлайн
6 ноября 2022 09:47

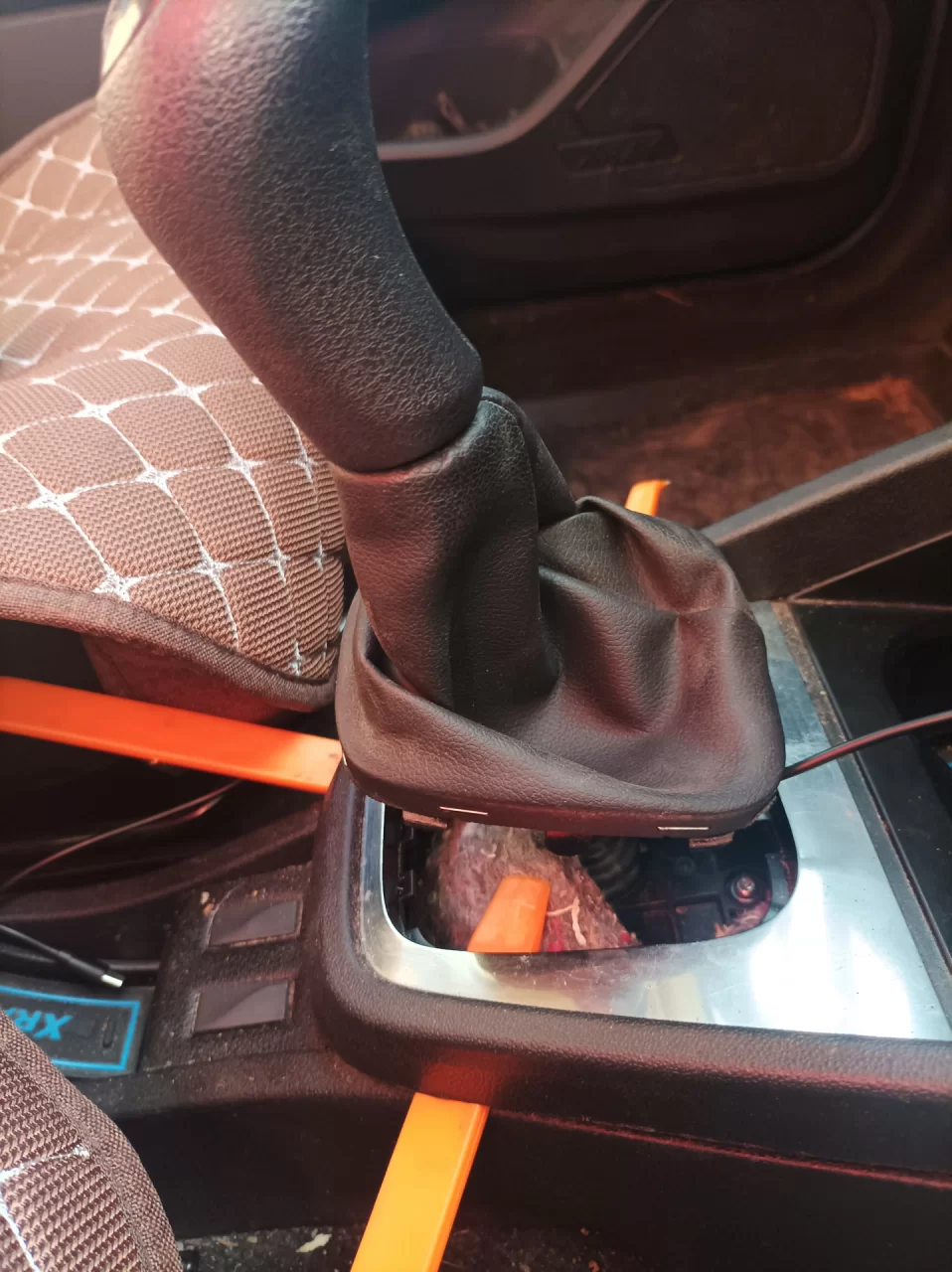

1. Аккуратно пластиковой лопаткой поддеть и снять спереди крепление кожзама от ручки мкпп.

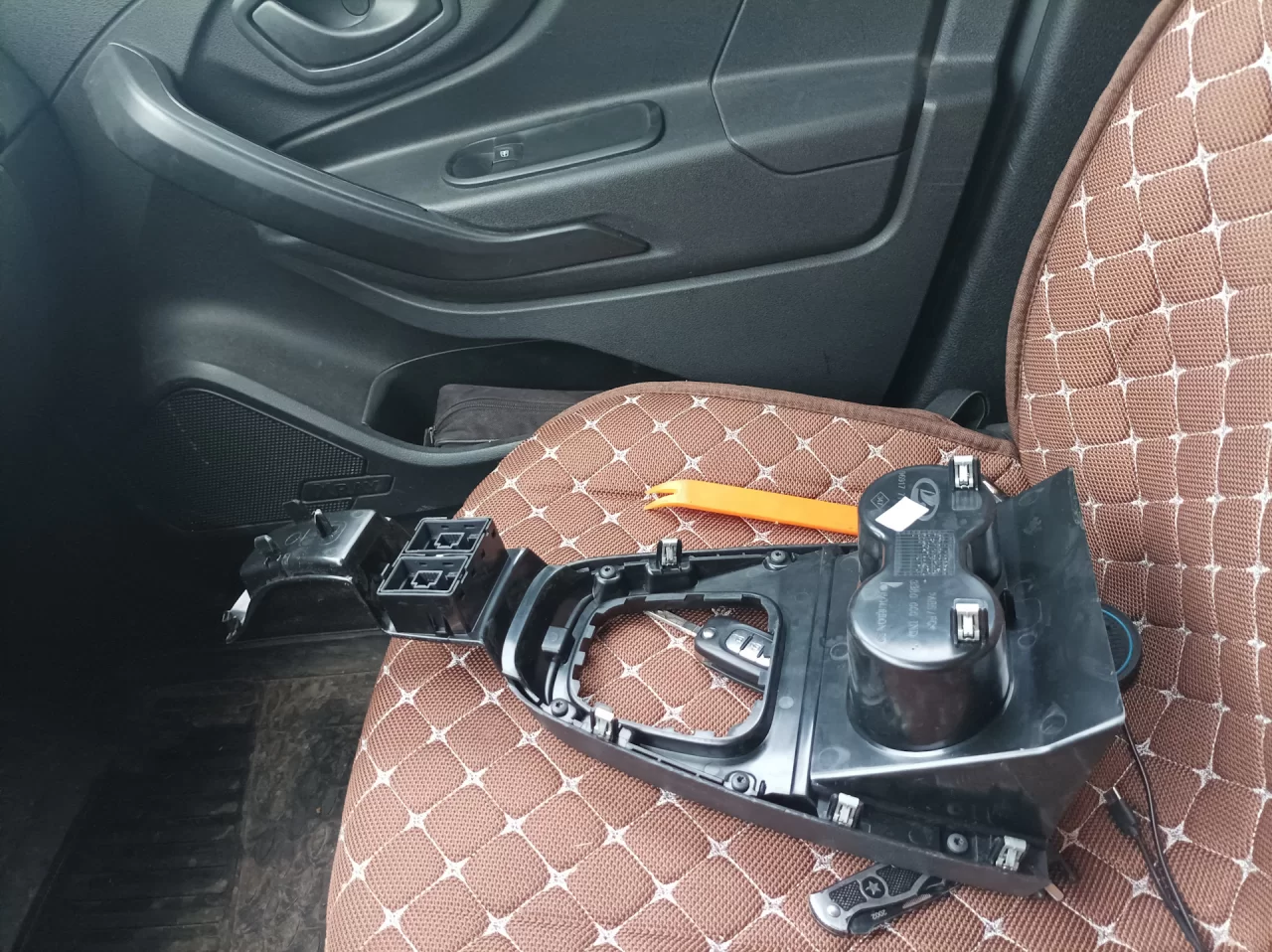

2. чтобы снять верхнюю часть туннеля надо пластиковой лопаткой поддеть и повернуть на 90 градусов

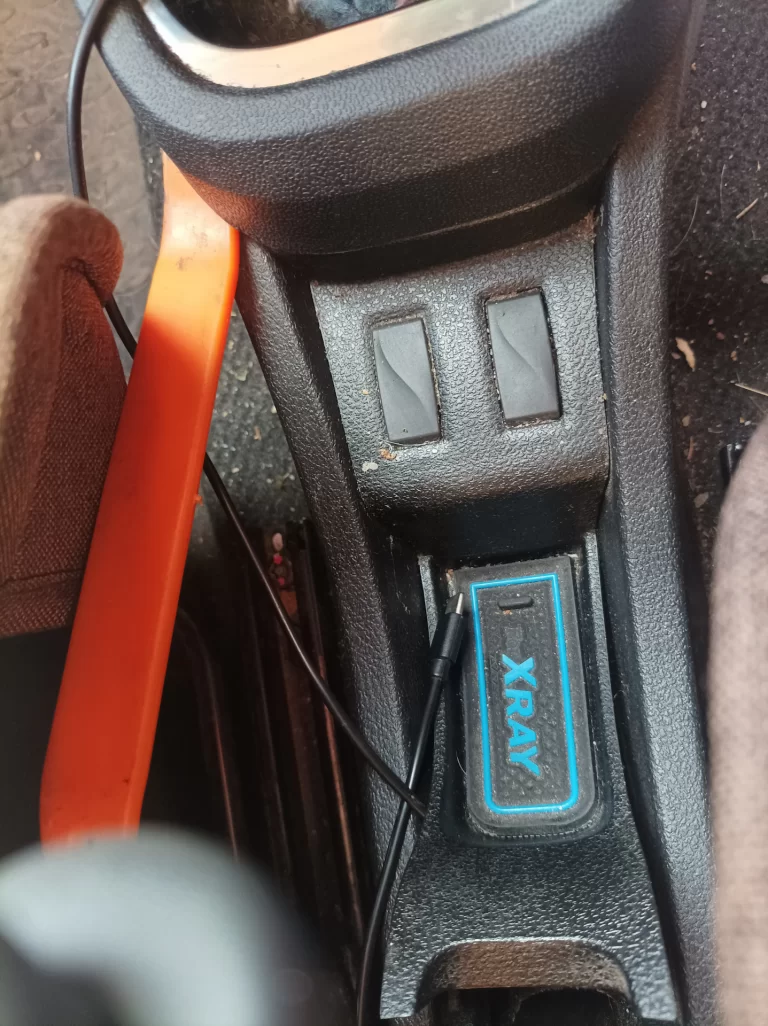

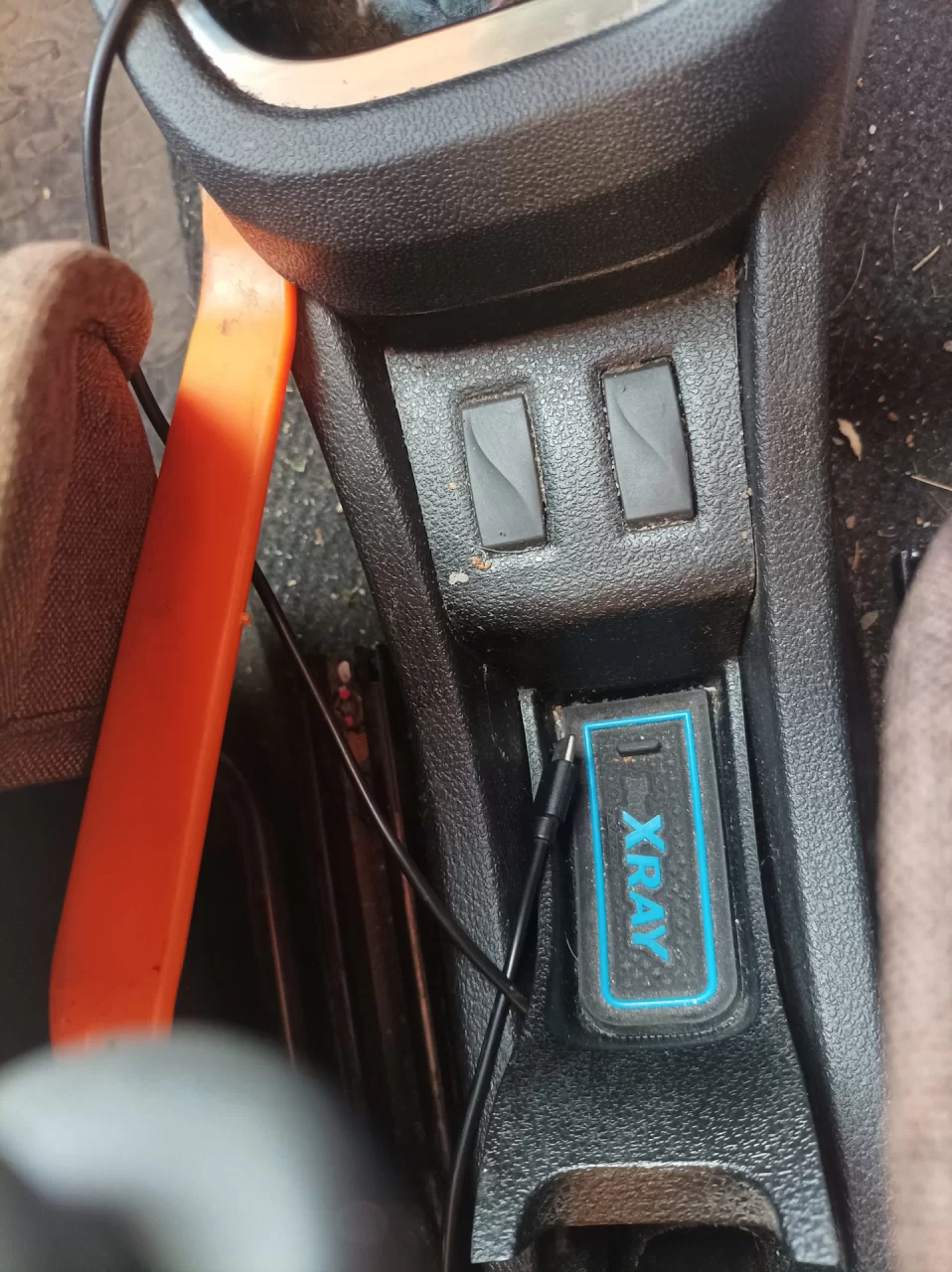

ближе к переднй части, там где подстаканники, кнопки (заглушки конопок) снимутся вместе с верхней частью

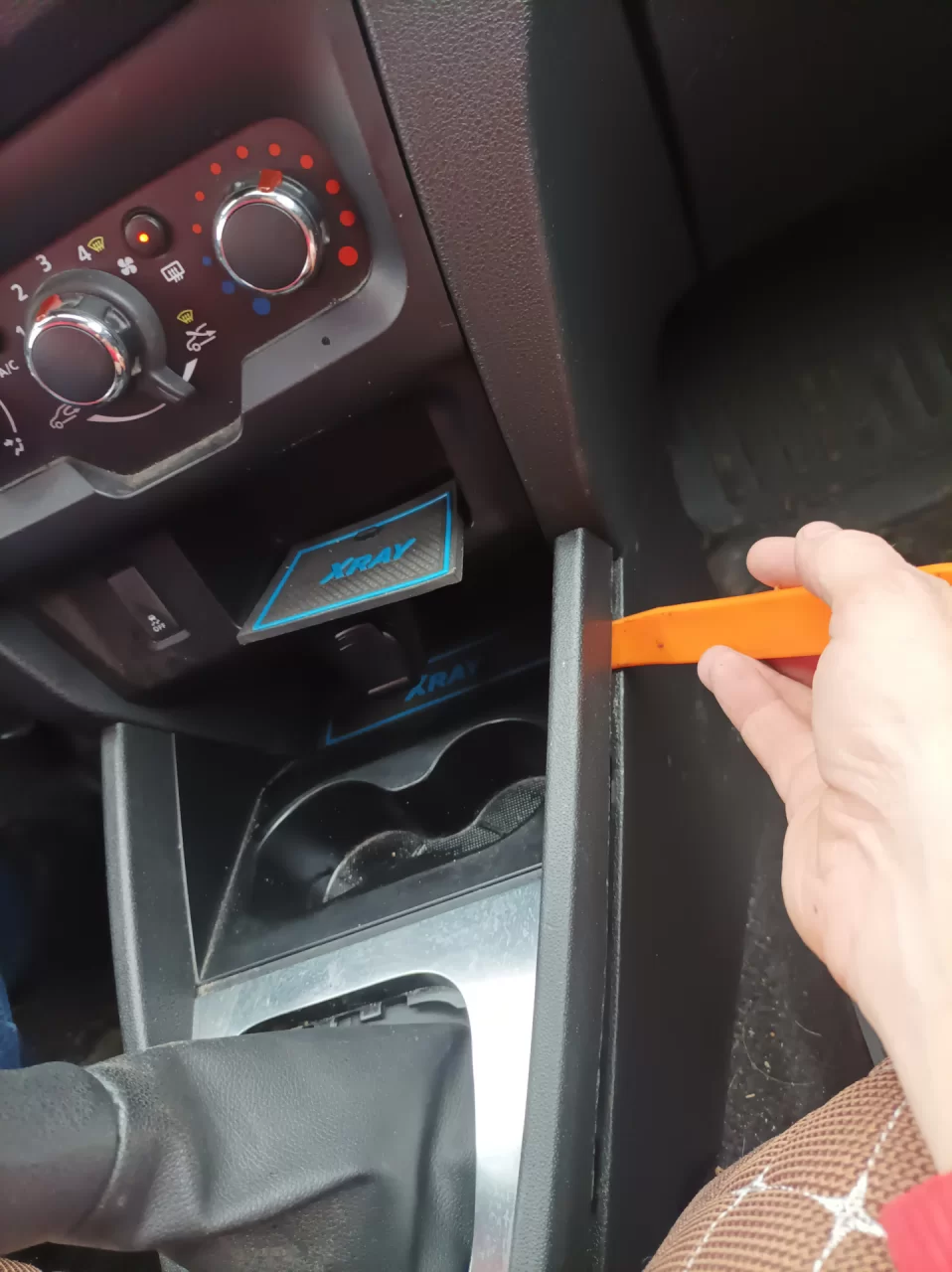

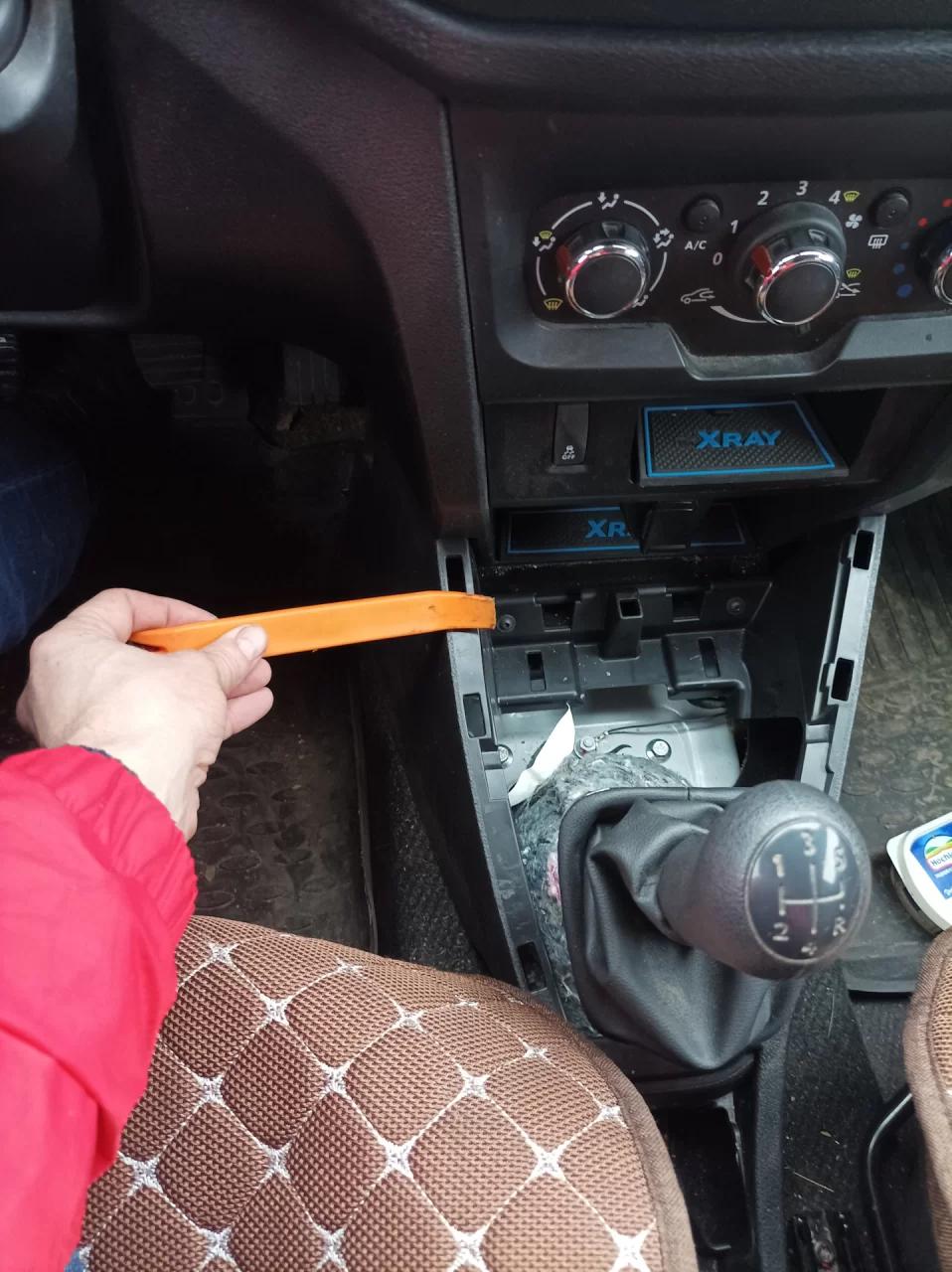

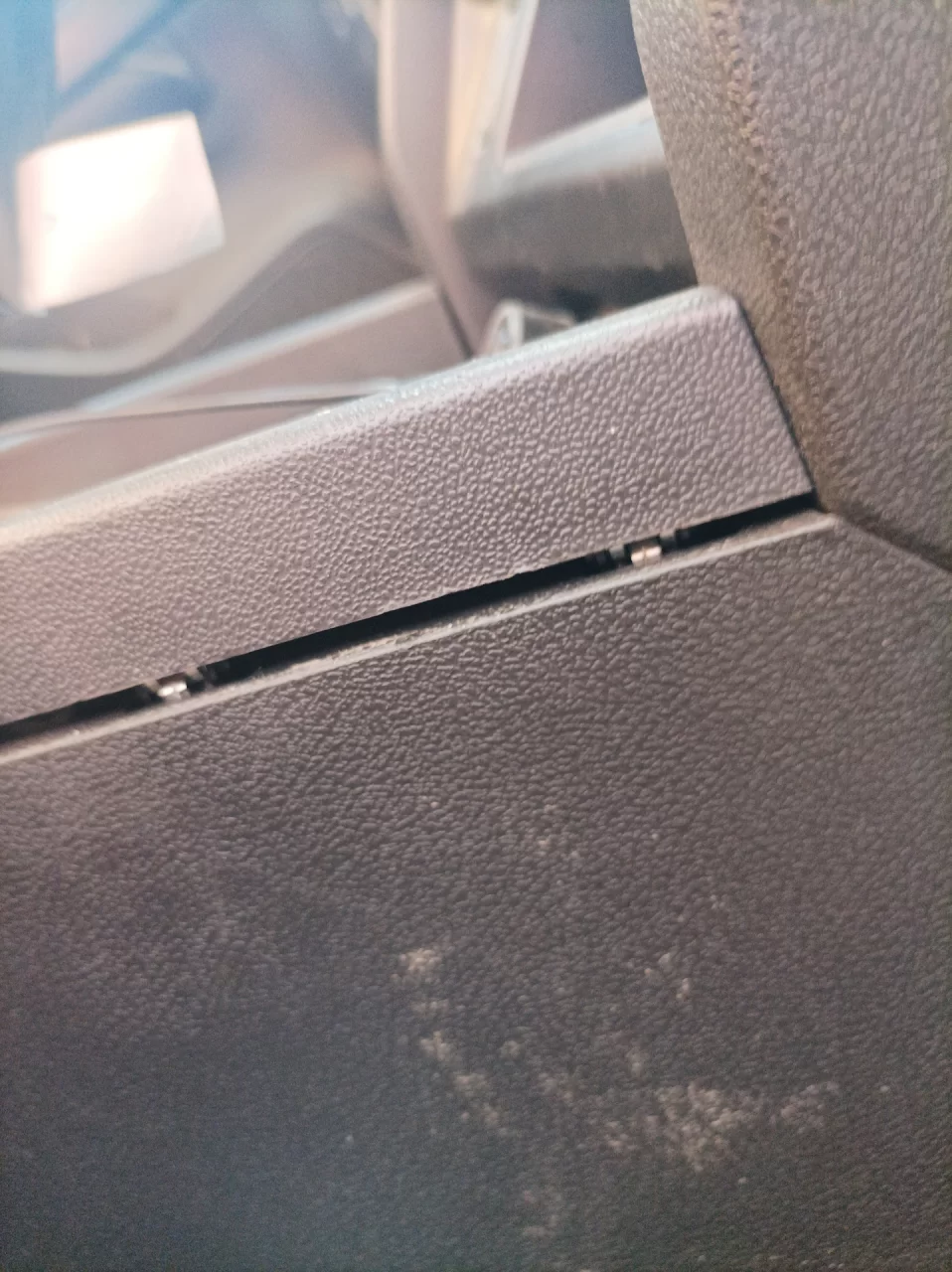

(они прикручены саморезами вместе с подстаканниками ) к верхней части туннеля. Первое второе фото, в этих двух местах достаточно повернуть и все снимется. Фото три это где находятся защелки, примёрно за первой смело втыкайте и поворачивайте, все снимется.

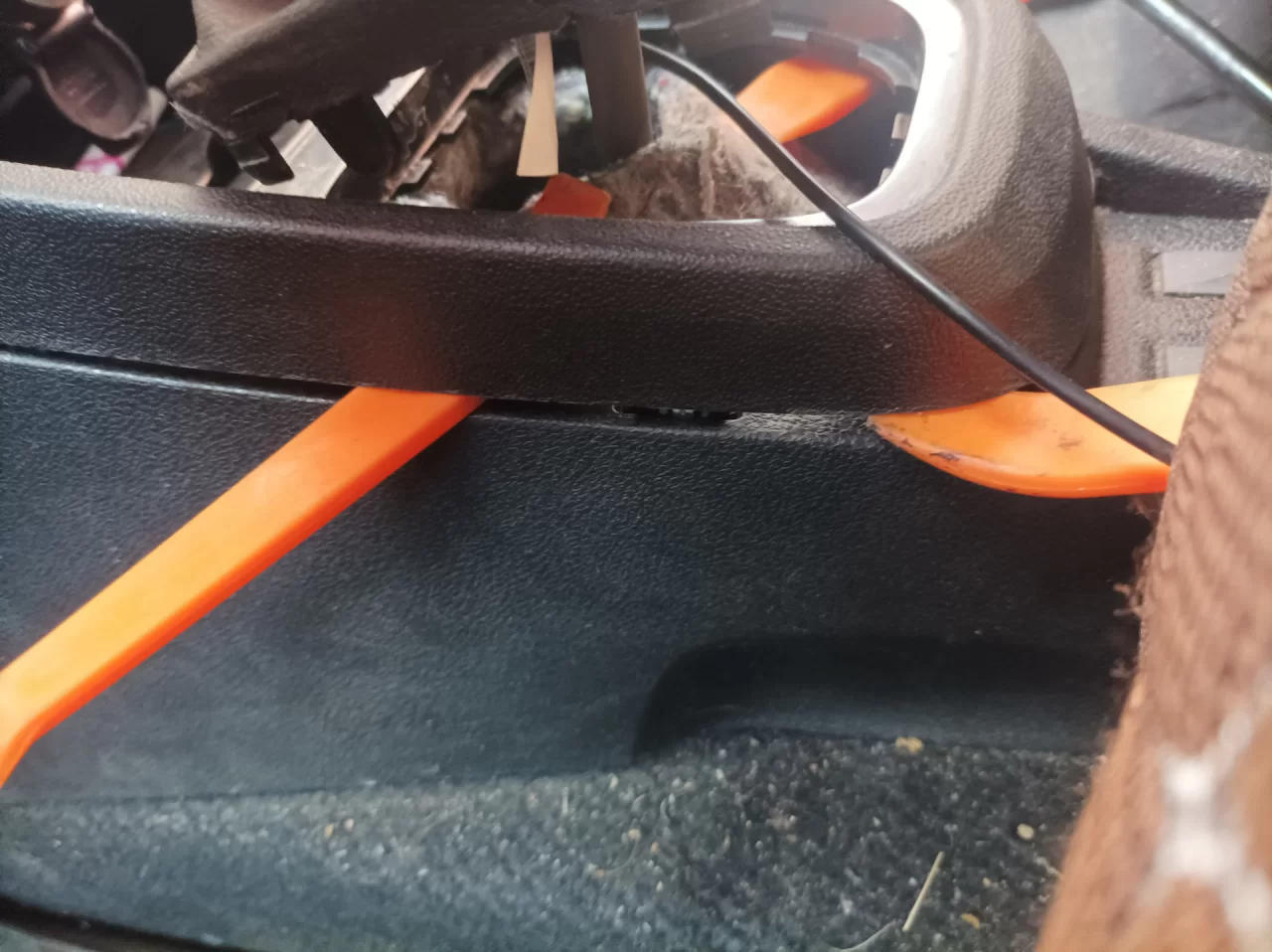

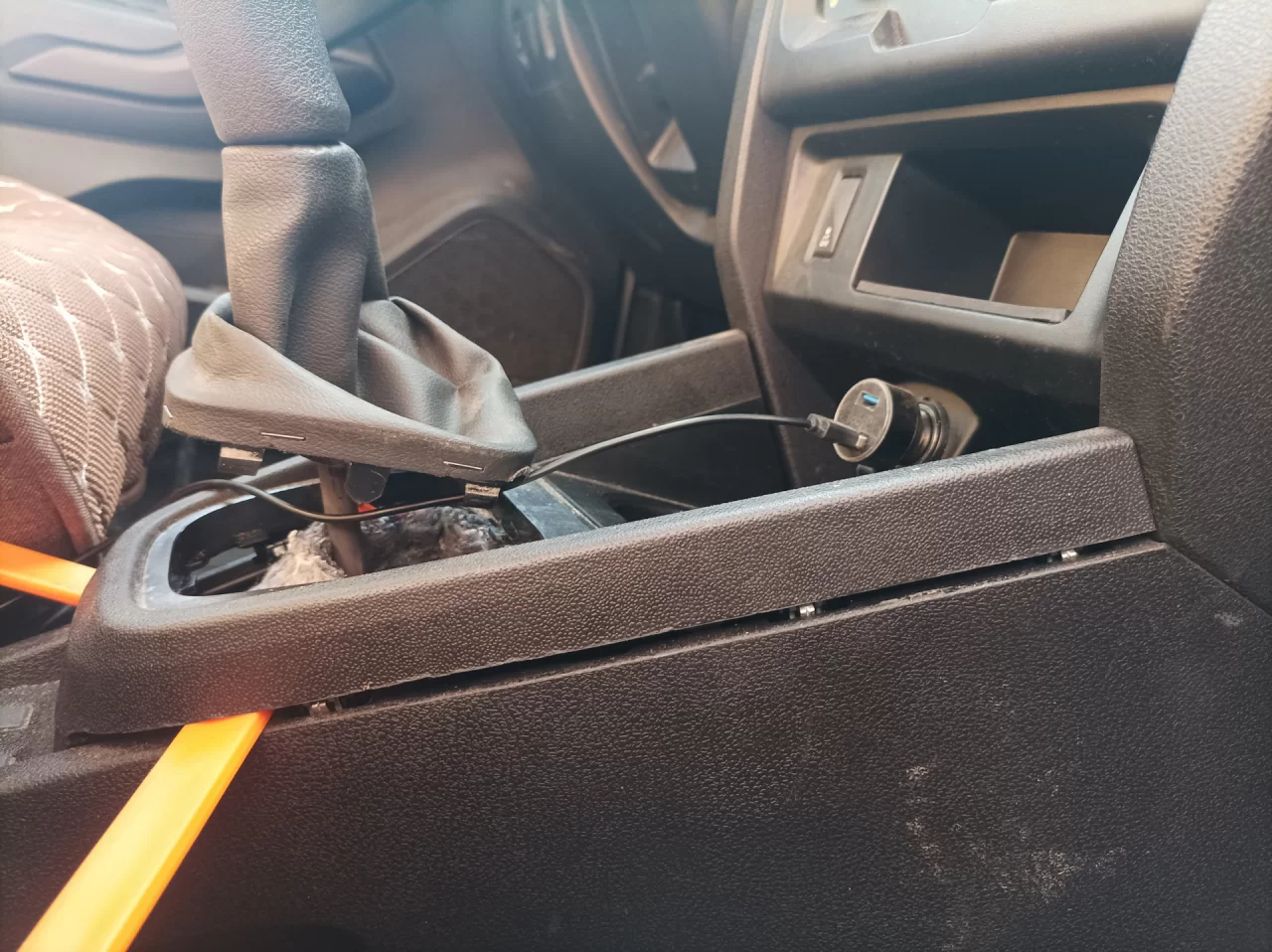

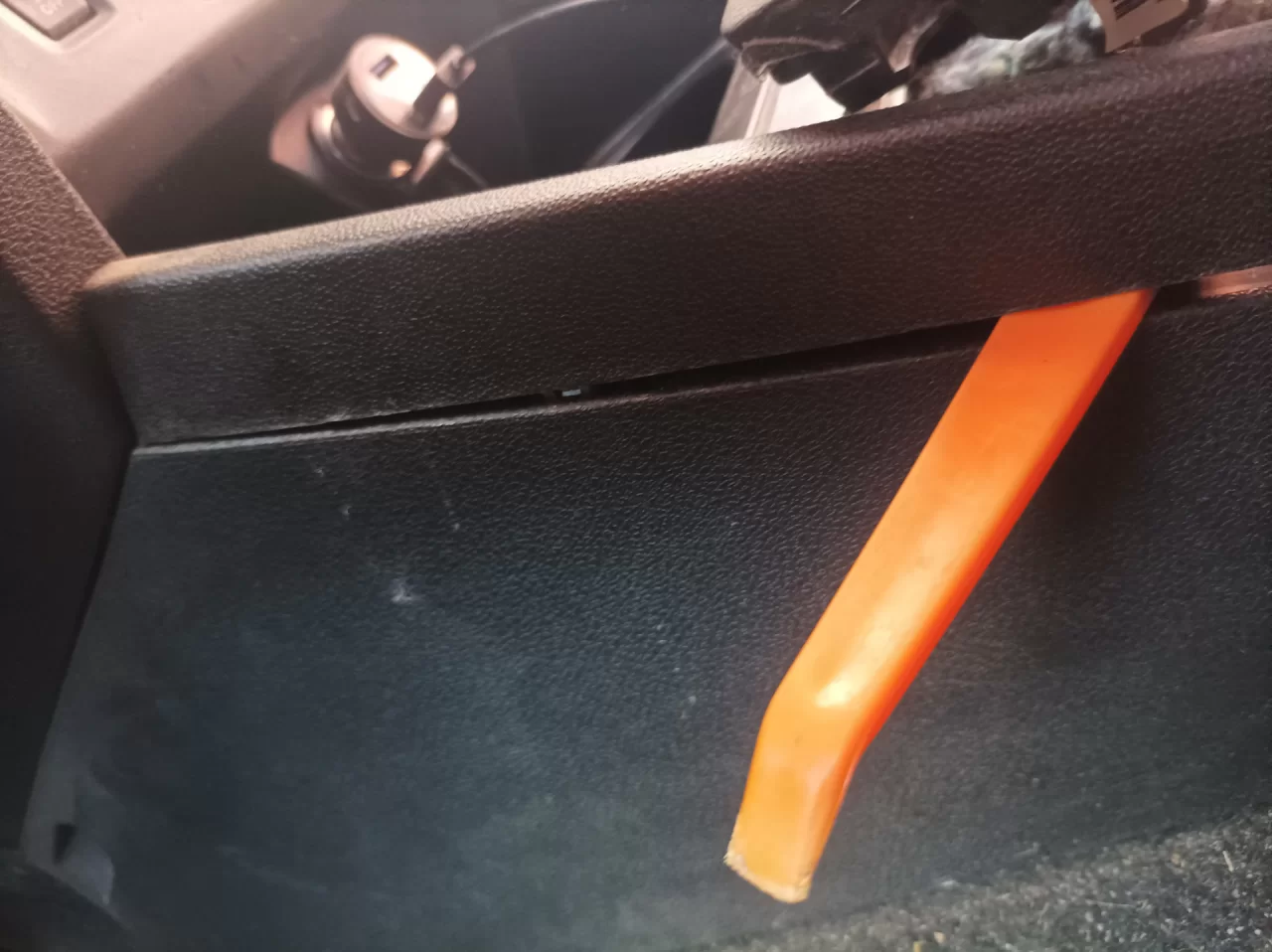

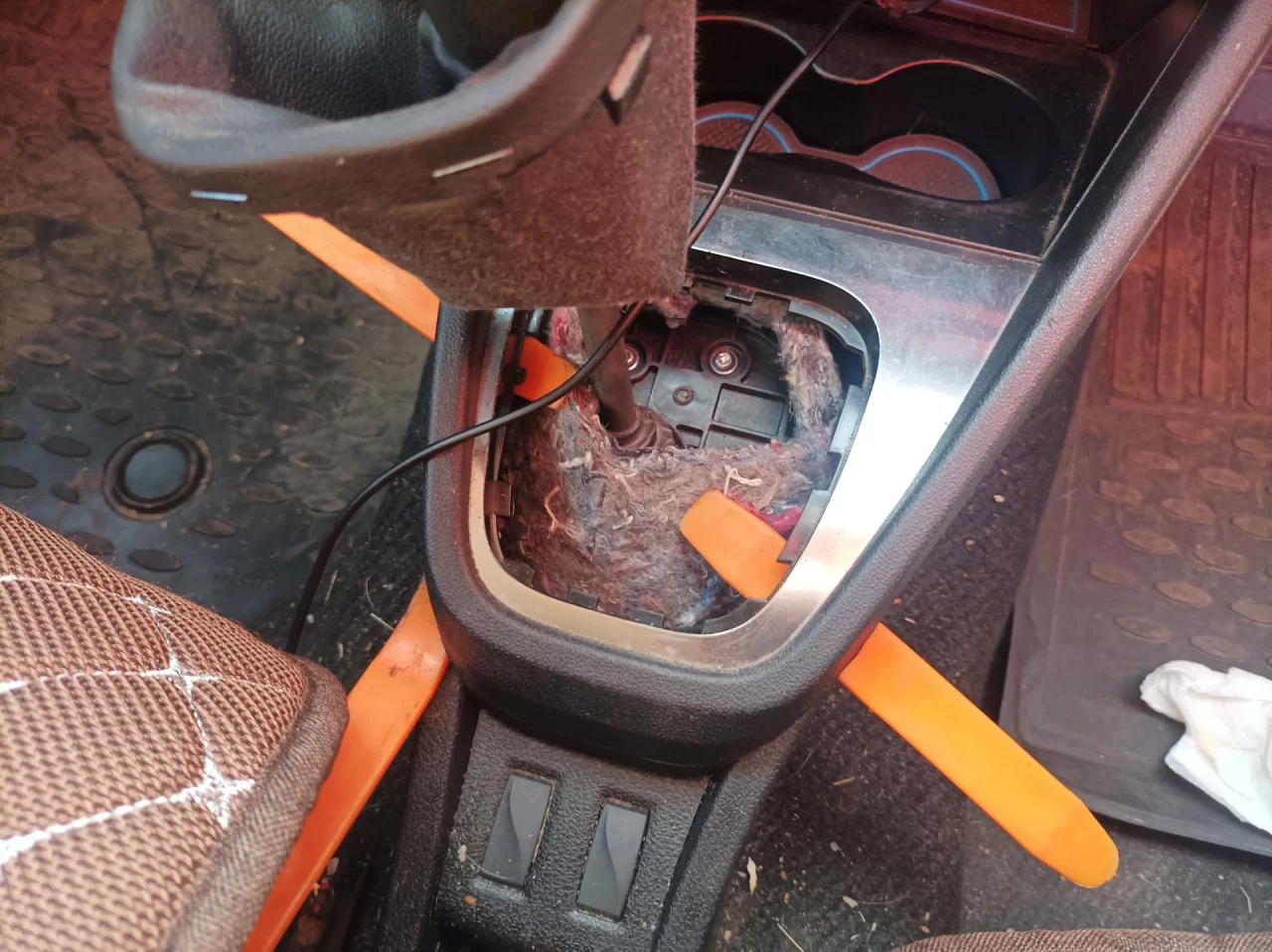

все остальные фото с оранжевыми лопатками, это то как делать не надо))

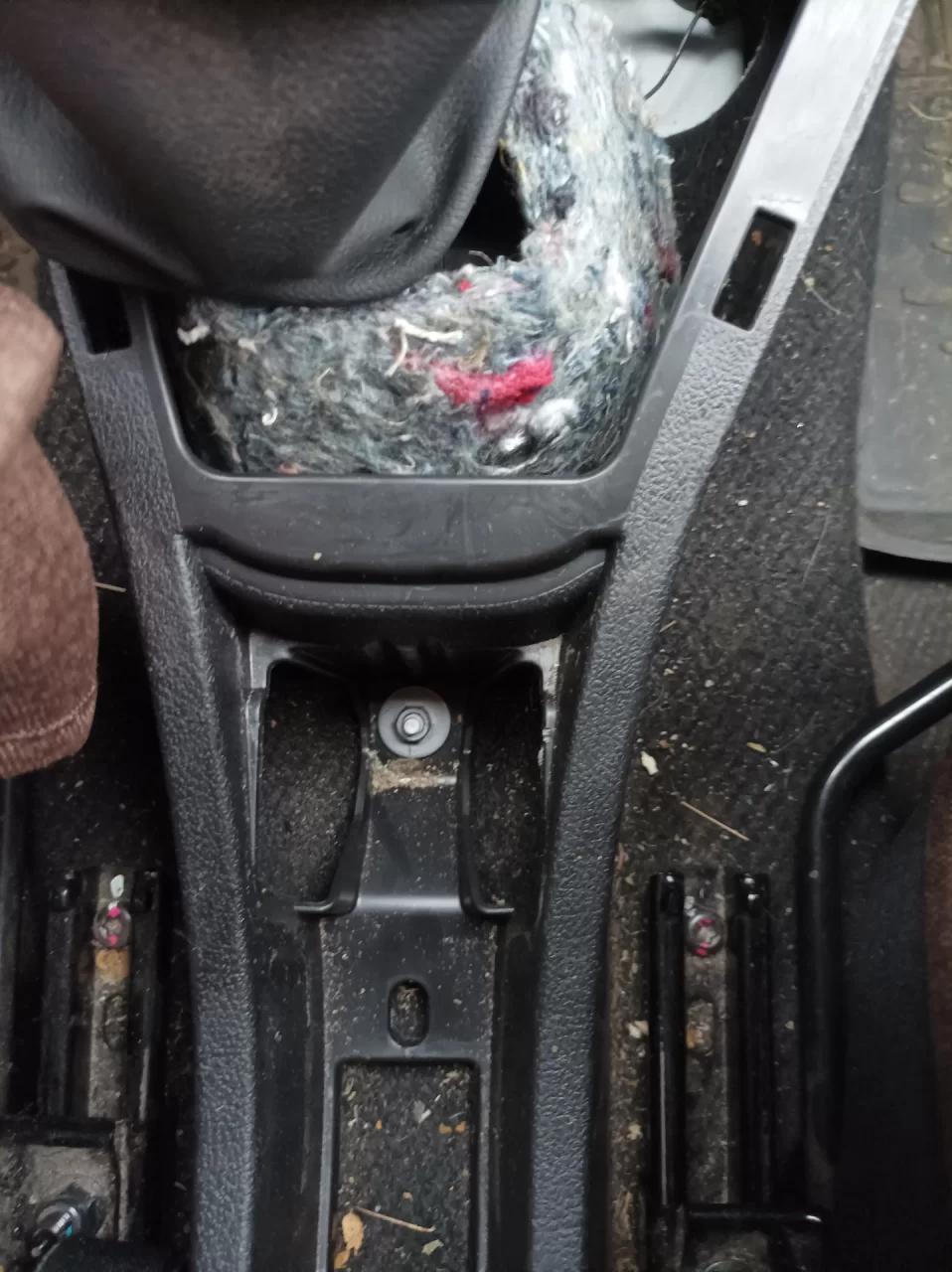

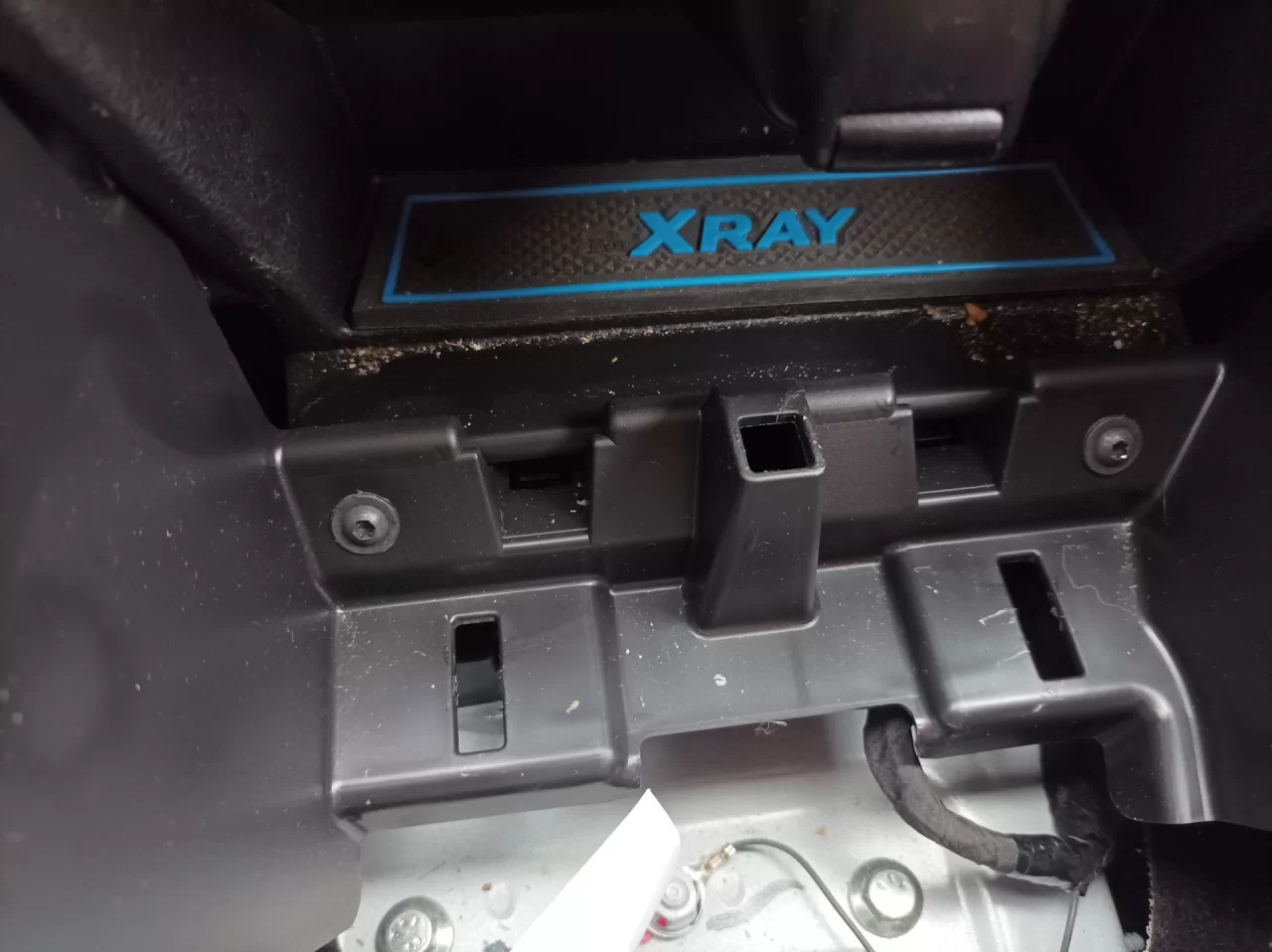

3. Нижняя часть туннеля 2 самореза по бокам, один в заднем стакане, два спереди можно увидеть после снятия верхней части туннеля и одна гайка по центру под ручником под кнопками(заглушкой кнопок), которая снимается тоже вместе с верхней частью тунеля. Этого шесть точек, которые надо откручивать.

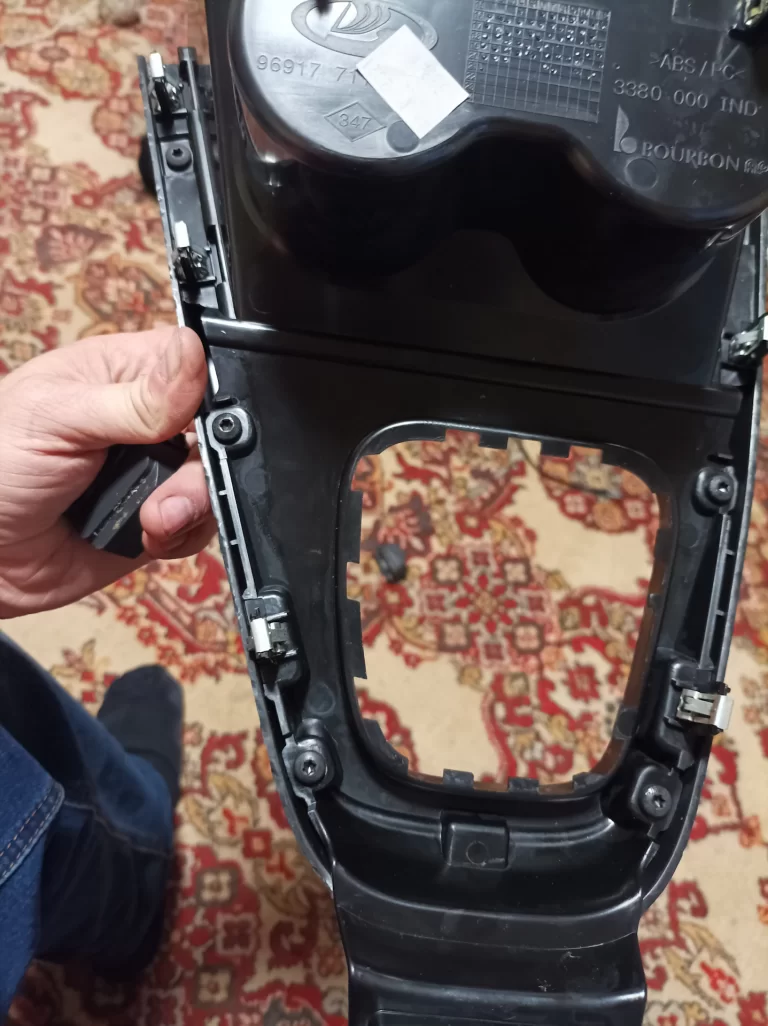

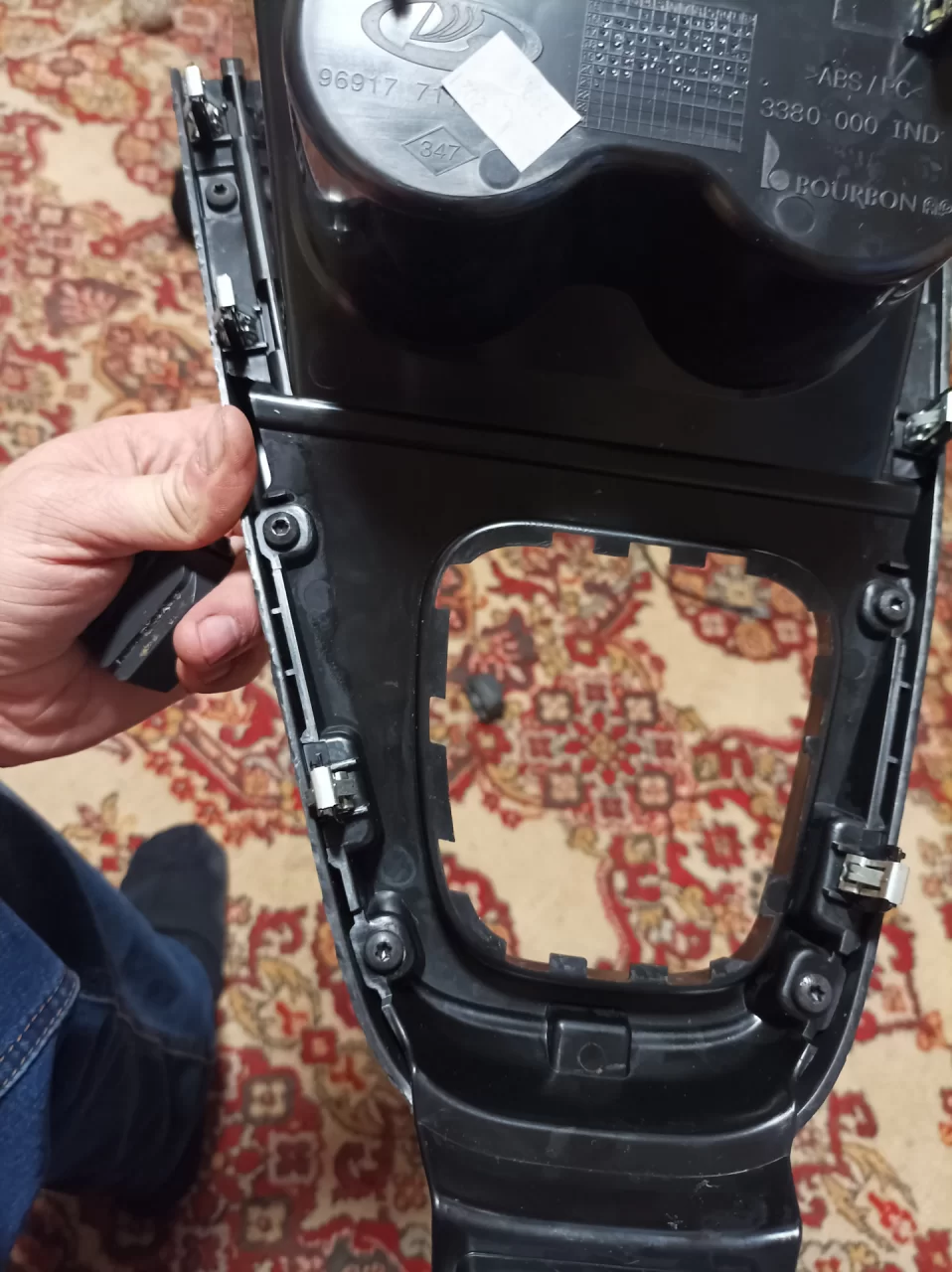

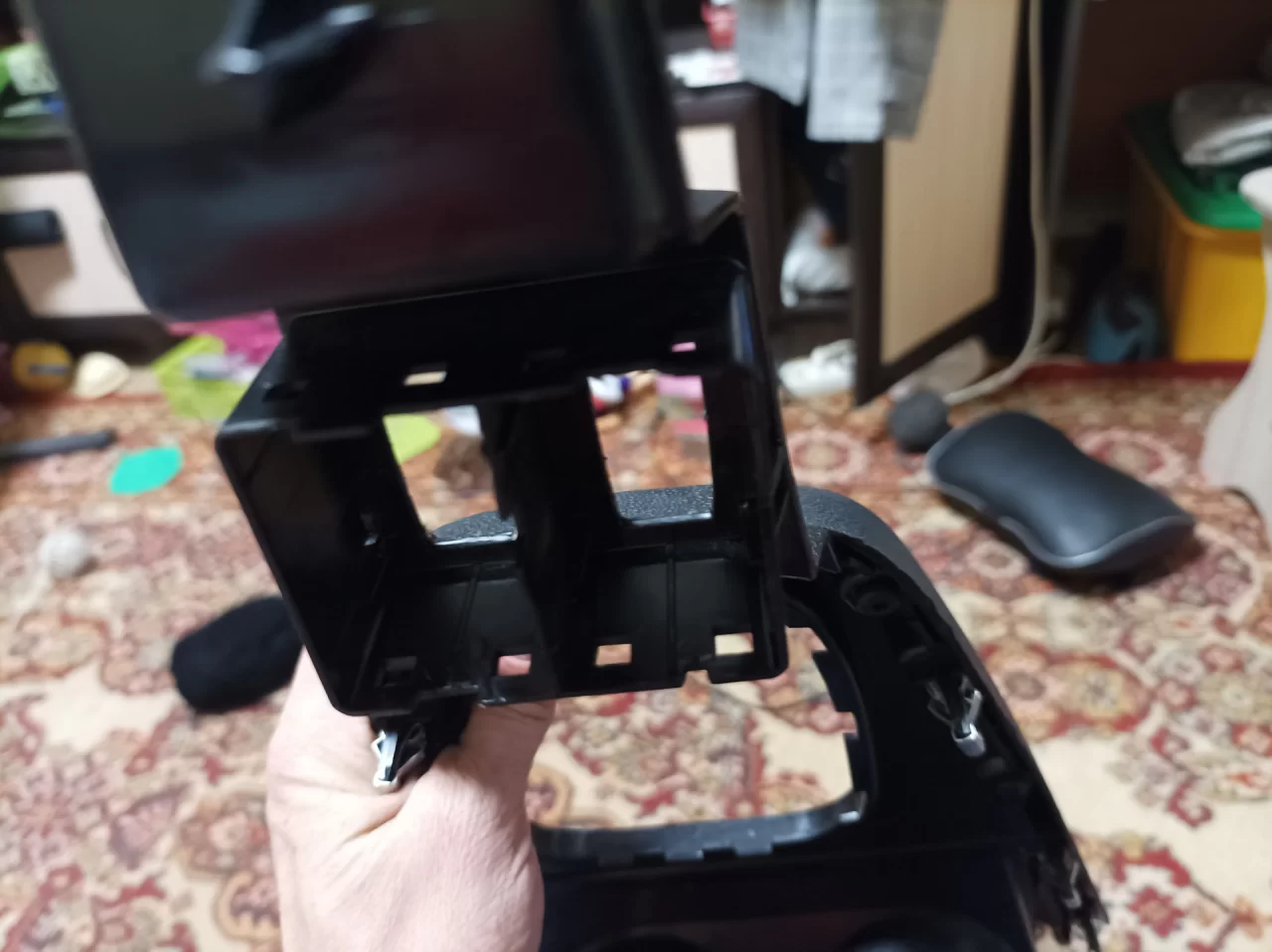

Последнее фото, это как держаться кнопки, держаться они изнутри, две защелки сверху, две снизу, одна сбоку.

https://www.drive2.ru/l/631616929550840447/
