    Схемы электрооборудования Lada XRAY

     06 сентября 2016  Лада.Онлайн    101 225    19

    Схема электрооборудования Lada XRAY

    Современный автомобиль напичкан электроникой. Электропроводка пронизывает кузов машины, подобно венам в теле человека. Имея под рукой электросхемы, позволит самостоятельно ремонтировать свой автомобиль, а также заниматься тюнингом или доработками, которые связаны с электрикой. В статье представлены схемы электрооборудования кроссовера Lada XRAY.

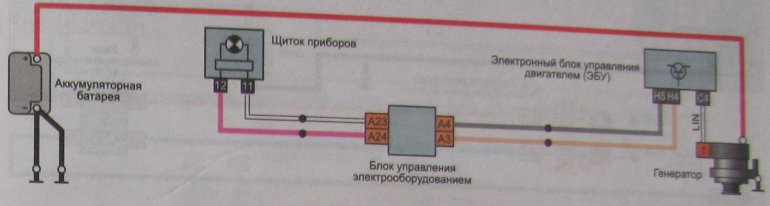

    1. Схема заряда аккумулятора

    В схеме представлены: АКБ, комбинация приборов, ЦБУЭ, ЭБУ и генератора.

    Схема заряда аккумулятора Lada XRAY

    2. Система запуска двигателя

    В схеме представлены: АКБ, монтажный блок, стартер, реле стартера, замок зажигания и пр.

    Система запуска двигателя Lada XRAY

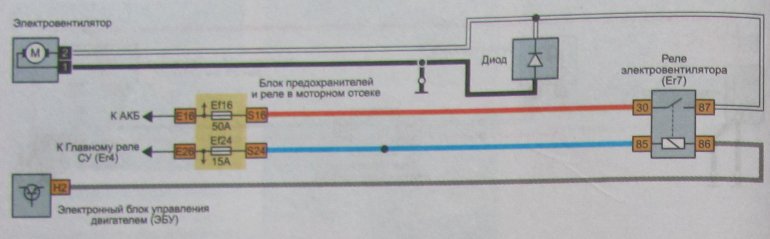

    3. Схема электровентилятора системы охлаждения

    Электросхема для Lada XRAY с кондиционером. Кроме электровентилятора на ней представлены: блок предохранителей, ЭБУ и пр.

    Схема электровентилятора системы охлаждения Lada XRAY

    4. Схема электровентилятора системы охлаждения

    Электросхема для Lada XRAY без кондиционера. На схеме найдете: электровентилятор, блок предохранителей, реле вентилятора и пр.

    Схема электровентилятора системы охлаждения Lada XRAY

    5. Схема ближнего и дальнего света

    Для Lada XRAY Optima. На схеме показаны: фары, подрулевой переключатель, ЦБУЭ блок управления электрокорректором фар и пр.

    Схема ближнего и дальнего света Lada XRAY

    6. Схема габаритов, ДХО и задних ПТФ

    Для Lada XRAY Optima. На схеме показаны: фары, фонари, ЦБУЭ, замок зажигания и пр.

    Схема габаритов, ДХО и задних ПТФ Lada XRAY

    7. Схема противотуманных фар

    Для Lada XRAY Optima. На схеме показаны: ПТФ, подрулевой переключатель, монтажный блок в салоне и моторном отсеке.

    Схема противотуманных фар Lada XRAY

    8. Схема фонарей заднего хода

    На электросхеме представлены: фонари, блок предохранителей, блок управления системой парковки и пр.

    Схема фонарей заднего хода Lada XRAY

    9. Схема поворотников и аварийки

    На ней указаны: фары, фонари, боковые зеркала, монтажный блок, ЦБУЭ и пр.

    Схема поворотников и аварийки Lada XRAY

    10. Схема стоп-сигналов

    Содержит: фонари, монтажный блок, ЦБУЭ, блок управления АМКП и датчик положения педали тормоза.

    Схема стоп-сигналов Lada XRAY

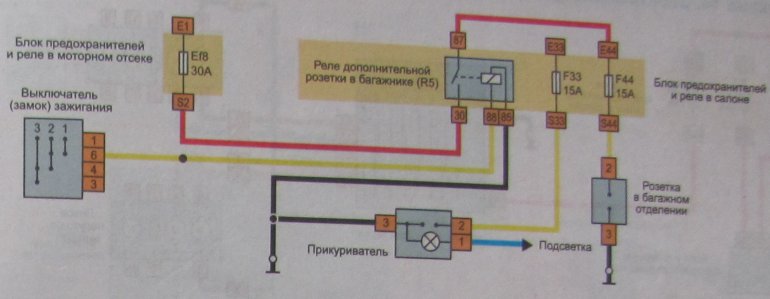

    11. Схема прикуривателя

    Кроме прикуривателя на ней изображено: розетка в багажном отделении, замок зажигания, монтажный блок и пр.

    Схема прикуривателя Lada XRAY

    12-13. Звуковой сигнал и обогрев заднего стекла и зеркал

    Звуковой сигнал и обогрев заднего стекла и зеркал Lada XRAY

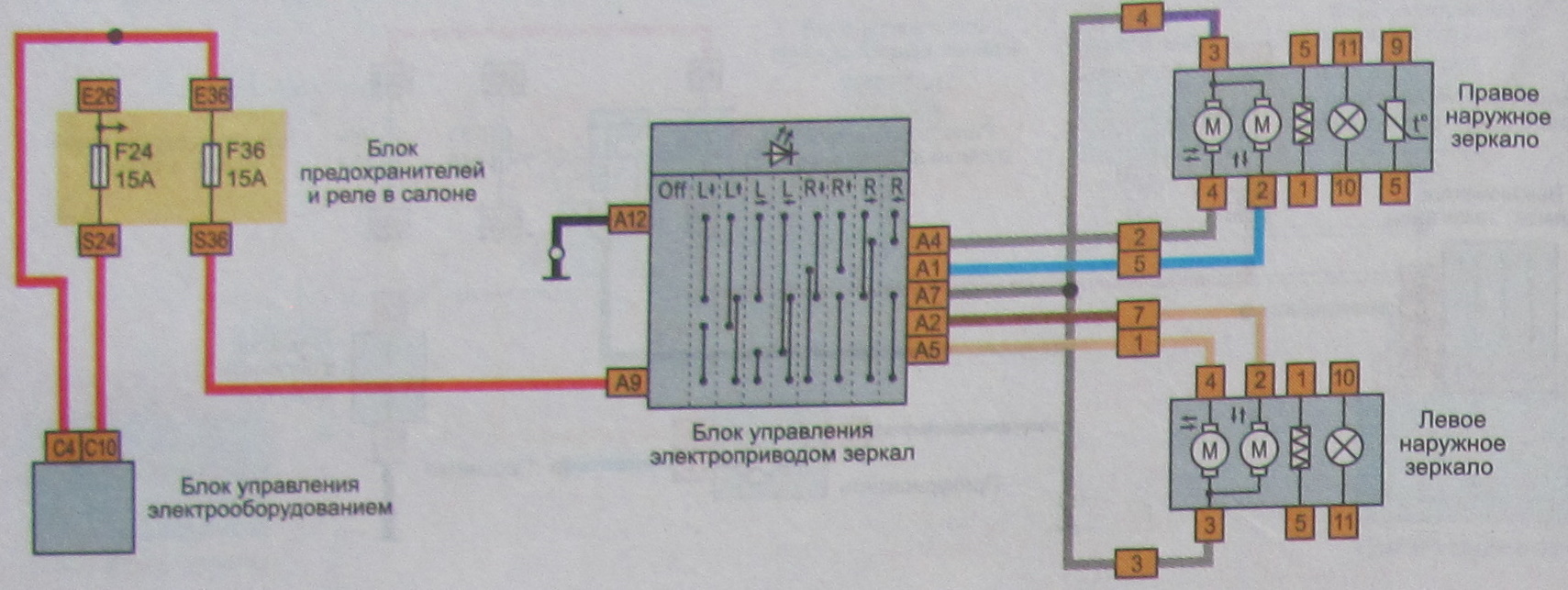

    14. Схема электропривода зеркал

    Схема электропривода зеркал Lada XRAY

    15. Схема электростеклоподъемников

    Схема электростеклоподъемников Lada XRAY

    16. Схема дворников и стеклоомывателя

    Для Lada XRAY Optima. Представлены: электродвигатели переднего и заднего стеклоочистителя, насосы омывателей и пр.

    Схема дворников и стеклоомывателя Lada XRAY

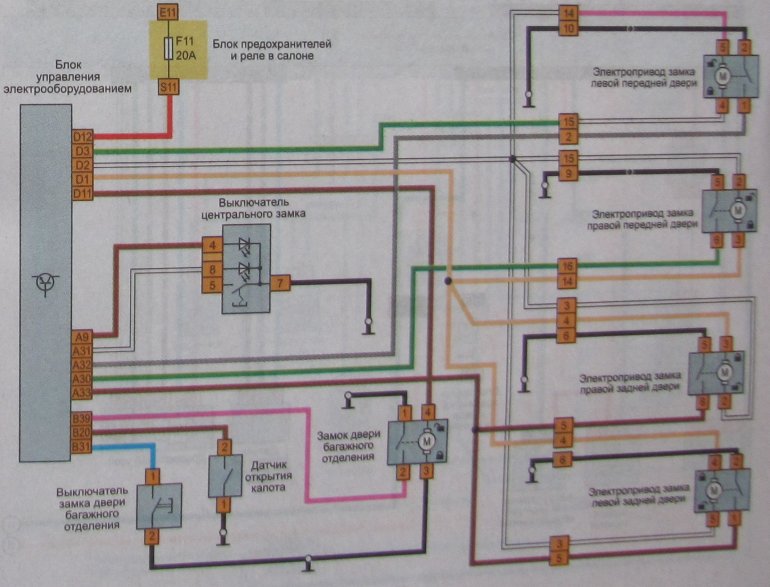

    17. Схема центрального замка

    Схема центрального замка Lada XRAY

    18. Схема системы управления двигателем H4M

    Это силовой агрегат от Renault объем 1,6-литра и мощностью 114 л.с.

    Схема системы управления двигателем H4M Lada XRAY

    19. Схема системы управления двигателем ВАЗ 21179

    Это силовой агрегат объем 1,8-литра и мощностью 122 л.с. Читайте обзор и отзывы.

    Схема системы управления двигателем ВАЗ 21179 Lada XRAY

    20. Схема системы управления двигателем ВАЗ 21129

    Это силовой агрегат объем 1,6-литра и мощностью 106 л.с. Читайте обзор и отзывы.

    Схема системы управления двигателем ВАЗ 21129 Lada XRAY

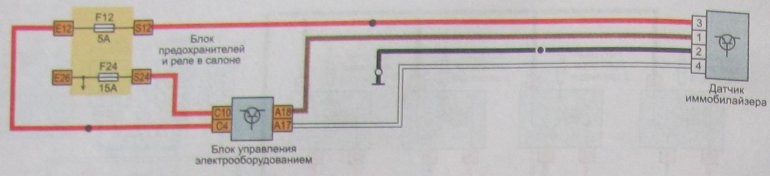

    21. Схема имобилайзера

    Схема имобилайзера Lada XRAY

    22. Схема подогрева передних сидений

    Схема подогрева передних сидений Lada XRAY

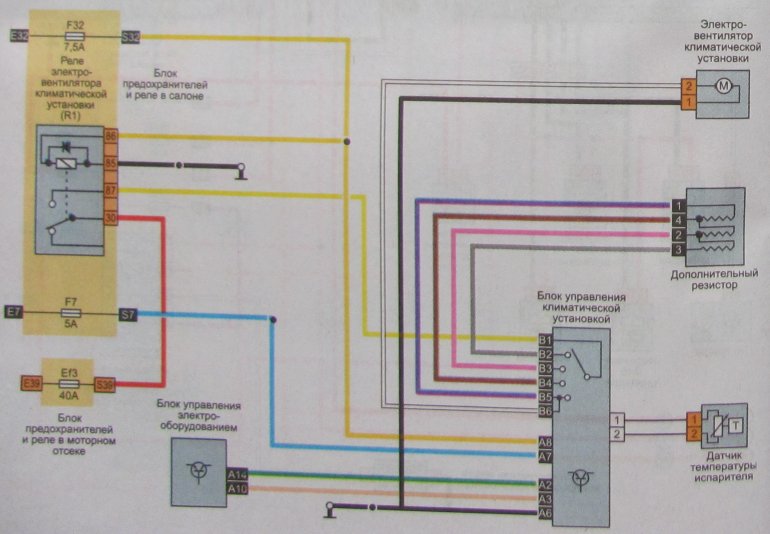

    23. Схема кондиционера

    Для XRAY с климатической установкой с ручным управлением.

    Схема кондиционера Lada XRAY

    Ремонт или доработка машины в некоторых случаях тесно связаны с электрикой. Например, электрические схемы пригодятся при подключении дополнительной подсветки салона, установка противотуманных фар или другого электрооборудования. Также без электросхем не выполняют восстановление проводки после ДТП.

    Пользователи сайта могут скачать схемы электрооборудования Lada XRAY в формате PDF. В архиве находятся:

    • Схема электрическая соединений автомобиля «Норма» P4P/BVR5/SALEVA/PROJAB/LVAREL/RAD45A
    • Схема электрическая соединений автомобиля «Норма» P4P/BVR5/SALEVA/CHOREC/SSITPK
    • Схема электрическая соединений автомобиля «Норма» P4P/BVR5/SALEVA/CA/ITPK1/RETROE/SGACHA
    • Схема электрическая соединений автомобиля «Норма» P4M/BVM5/SALEVA/CHOREC/SSITPK
    • Схема электрическая соединений автомобиля «Люкс» P4P/BVR5/CAREG/ALEVA/PBCH/ITPK3
    • и др.

    Чтобы скачать файлы нужно авторизироваться на сайте и Чтобы скачать файлы нужно авторизироваться на сайте

    Напомним, другую полезную информацию о Lada XRAY вы можете найти по содержанию или в верхнем меню.
