- Снять накладку с переключателями, отшелкнув фиксаторы (поддеваем плоской отверткой).

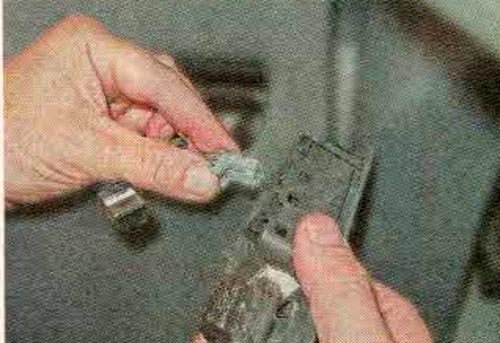

- Отсоединяем колодку с проводами электропривода зеркал.
- Отсоединяем колодку с проводами электрокорректора фар.
- Нажимаем на два фиксатора и снимаем блок управления.
- Проверяем правильность замыкания контактов блока управления наружными зеркалами при различных положениях переключателя.
Замена и проверка блока управления зеркалами на Lada XRAY
31 марта 2017 Лада.Онлайн 8 675 4
Электропривод и электрообогрев наружных зеркал есть практически на всех комплектациях Lada XRAY. Одна из причин, по которой регулировка зеркал не работает - неисправность в блоке управления электроприводом зеркал. Не спешите менять его на новый, сначала проверьте.
Чтобы снять блок управления электроприводом зеркал следует:
Для проверки блока управления электроприводом зеркал потребуется мультиметр (в режиме омметра).
Сравниваем показания с таблицей:
| Направление движения | Номера замкнутых контактов | |
|---|---|---|
| Управление электроприводом левого зеркала | Управление электроприводом правого зеркала | |
| Влево | 4-12, 5-9 | 7-9, 4-12 |
| Вправо | 4-9, 5-12 | 7-2, 4-9 |
| Вверх | 2-9, 4-12 | 1-9, 4-12 |
| Вниз | 2-12, 4-9 | 1-2, 4-9 |
Неисправный блок управления заменяем на новый. Установка производится в обратной последовательности.
Ранее мы рассматривали, как самостоятельно снять и разобрать боковые зеркала на Lada XRAY, а также показывали из-за чего они могут свистеть.
