Установка подсветки пола (ног) на Лада Гранта

Штатная подсветка в салоне автомобилей Лада Гранта, Лада Калина или Лада Приора тусклая. Даже если ее доработать, то вечером сзади в салоне все равно ничего не видно. Решить проблему можно установкой дополнительного плафона освещения для задних пассажиров, но в этот раз мы покажем, как сделать качественную дополнительную подсветку пола.

Установка

Потребуется: четыре куска светодиодной ленты (купить можно на AliExpress (см. каталог)), дополнительные провода.

светодиодная лента с двухсторонним скотчем

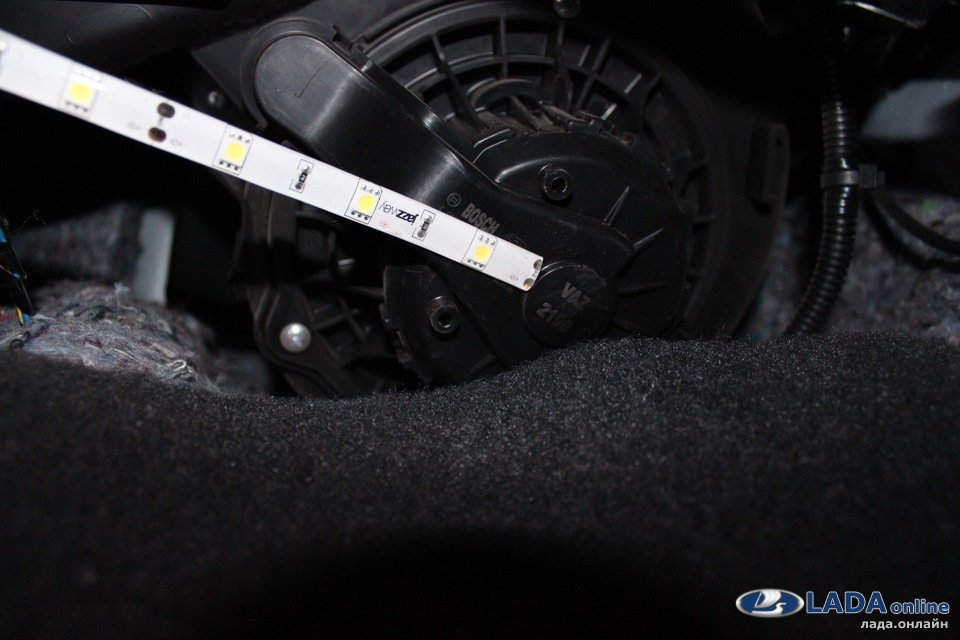

Светодиодную ленту для подсветки пола водителя приклеиваем на двух сторонний скотч на блок электроники. Ленты для переднего пассажира закрепляем одним концом к жгуту проводов (используя изоленту или стяжку), а другим приклеиваем к моторчику вентиляции.

Для задних пассажиров подсветка для ног крепится под сиденье. Удобней всего закрепить светодиодную ленту прямо на материале обивки, проделывая шилом 2 дырочки в которые вставляем пластиковую стяжку. Провода прокладываем рядом с проводами подогрева сидений, приматывая чёрной изолентой.

Подключение

Соединив все провода подсветки пола, прокладываем по стойке ветрового стекла до плафона на потолке. Цвета проводов в зависимости от модели и комплектации автомобиля LADA могут различаться, поэтому рекомендуем определить назначение контактов контрольной лампой.

Схема переднего плафона Lada Priora:

крайний левый (красный) - «масса»
центральный (белый) - +12В
крайний правый (черный) - «масса» (концевики дверей)

Схема переднего плафона Lada Priora

Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina:

крайний левый (черный) - «масса»
центральный (зеленый) - «масса» (концевики дверей)
крайний правый (красный) - +12В

Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina

Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL:

11 и 14 - +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
15 - «масса».
17 - «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL

Либо используем полезные контакты для подключения подсветки в салоне с ISO разъема магнитолы:

распиновка разъема ISO

A4 - +12В от аккумулятора (желтый)
A6 - +12В при включении габаритов
A7 - +12В после включения зажигания
A8 - "масса"

Результат

Напомним, чтобы сделать салон автомобиля более комфортным следует подходить к вопросу комплексно. Обратите внимание на доработку штатной подсветки панели.
