Установка замка багажника Лада Гранта с электроприводом

15 сентября 2015 Лада.Онлайн 60 471 0

Замок багажника Лада Гранта Стандарт открывается только с ключа, что вызывает определенные неудобства. Мы предлагаем вам сделать эксплуатацию автомобиля более комфортной с помощью простой доработки - установить замок багажника с электроприводом от Лада Гранта Норма или Люкс.

Потребуется:

купить замок багажника с электроприводом (каталожный номер: 2190-5606010-10), примерная цена 900 рублей.
разъём ВАЗ-21082/12 датчика холостого хода.
держатель флажкового предохранителя.
провод электропроводки 0.75 ММ (длина 10М).
кнопка открывания багажника от ВАЗ-2110.
предохранитель на 10 А.
4-х контактное реле (90.3747.10).

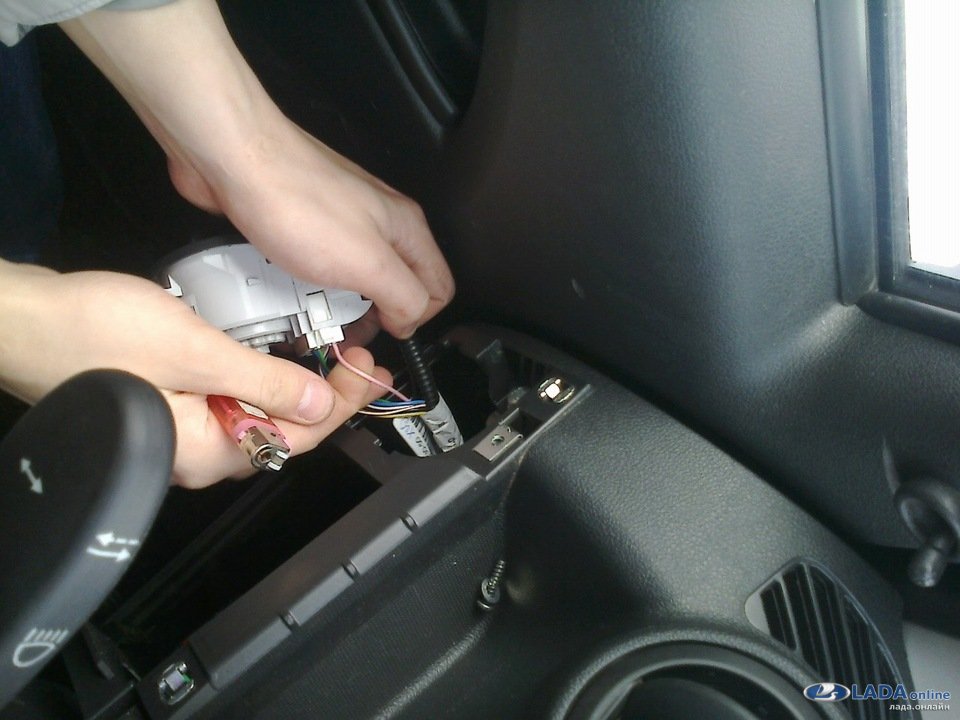

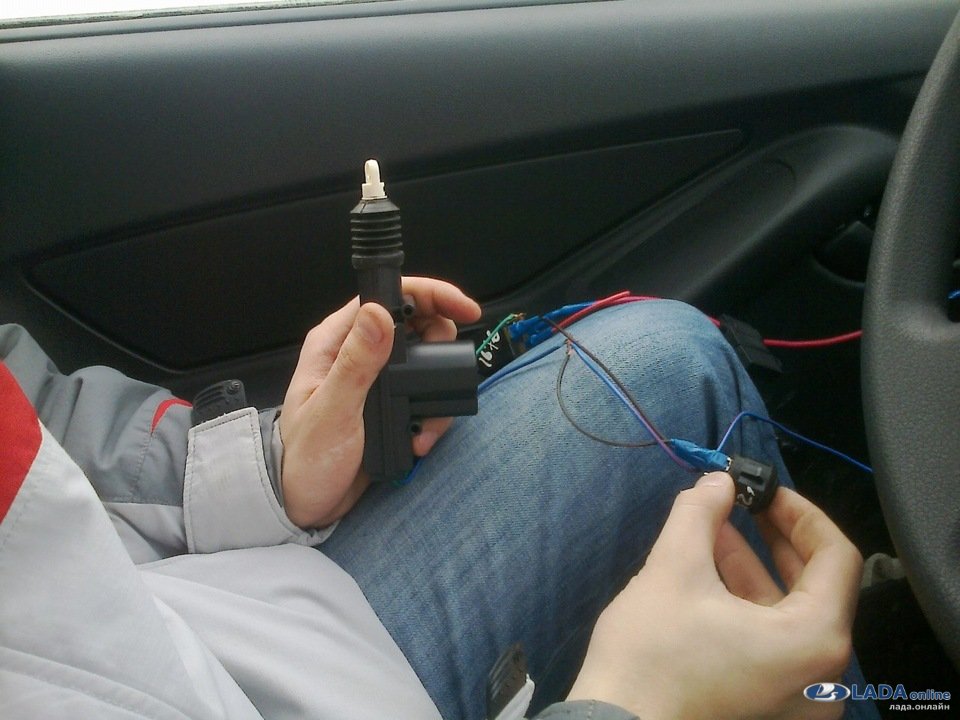

Контакт №4 замка багажника с электроприводом подключаем к 30 контакту реле, а 3 контакт - к массе. Постоянные +12 В можно взять от 30 контакта модуля управления светотехникой (розовый провод). Реле удобней всего разместить в монтажном блоке. Кнопку открывания багажника устанавливаем под блоком управления светотехникой. Провод в багажник тянем под облицовкой пола. Крепим замок на крышке багажника и проверяем работу схемы.

схема подключения замка багажника Лада Гранта с электроприводом

Кстати, есть более дешевый вариант доработки: оставить штатный замок багажника, а рядом с ним закрепить на 2 самореза активатор привода (за 100 рублей), где была тяга на замок - меняем на трос газа ВАЗ. Схема подключения аналогичная.

А какой вариант установки электропривода замка багажника выберете вы? Напомним, если вы часто пользуетесь багажником Лада Гранта, тогда имеет смысл установить накладку на задний бампер.
