    Как установить противотуманки на Калину

    Противотуманные фары (ПТФ) являются дополнительным источником света. Плоский и широкий горизонтальный луч этих фар стелется непосредственно над дорогой, что позволяет улучшать освещение дороги в условиях тумана. На Лада Калина ПТФ устанавливались не во всех модификациях, поэтому вопрос "как поставить противотуманки на Калину" до сих пор актуален.

    Установка противотуманок на Лада Калина

    Установка противотуманок на Калину не требует снятия бампера, чтобы справится с задачей достаточно открутить передние части подкрылков. Снять заглушку ПТФ в бампере можно с помощью плоской отвертки. В комплекте для установки ПТФ имеется специальное крепление, которое следует установить вместо штатной заглушки в бампер. Сами фары устанавливаются в последнюю очередь, используя саморезы.

    снять заглушки птф с бампера лада калинаустановить крепление для птф в бампер лада калинаустановка противотуманок на лада калина

    Подключение противотуманных фар Калины

    В комплекте с помимо противотуманных фар и креплений должна быть проводка, которой часто не хватает. Мы рекомендуем вам докупить несколько метров провода сечением не менее 0,75кв.мм. Провода из моторного отсека в салон протягиваем с помощью куска проволоки по правому борту через отверстие над педалью сцепления. Для получения доступа потребуется снять переднее левое колесо и подкрылок.

    прокладываем провода из моторного отсека в салона лада калина

    Самые практичные места для установки кнопку ПТФ в тоннеле, либо на панели вместо кнопки кондиционера.

    кнопки для установки противотуманок в лада калина

    Менее популярный метод - подключение ПТФ к модулю управления светом (МУС). Реле закрепляем навесным креплением в монтажном блоке.

    модуль управления светом лада калина

    Схема подключения ПТФ на Калину

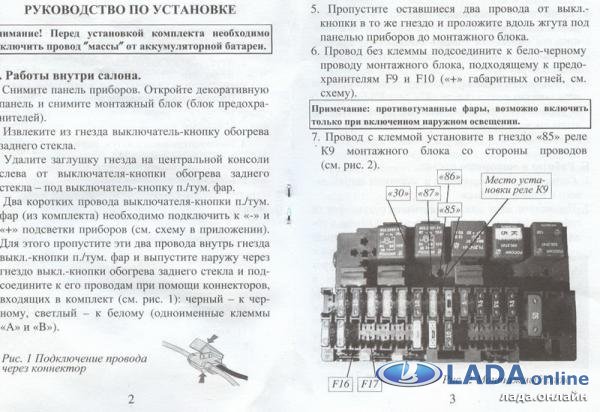

    В комплекте идет инструкция по установке:

    Как установить противотуманки на КалинуКак установить противотуманки на Калину

    А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

    Схема подключения ПТФ на КалинуСхема подключения ПТФ на Калину

    Схема подключения кнопки противотуманок:

    Схема подключения кнопки противотуманок:

    Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

    схема подключения противотуманок лада калина мус

    Распиновка контактов МУС Лада Калина:

    • Контакт 1 - к ЗПТО
    • Контакт 2 - кнопка управления ЗПТО
    • Контакт 3 - индикатор (светодиод) состояния ПТФ (включены или выключены);
    • Контакт 4 - вывод включения реле ПТФ
    • Контакт 30 - 12в (постоянный + приходящий от АКБ)
    • Контакт 31 - Общий минус (масса).
    • Контакт 56 - К ближнему и дальнему свету фар.
    • Контакт 58 - К габаритным огням.
    • Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
    • Контакт XZ - (+) от замка зажигания

    Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.
