Установка подсветки дверей на Лада Ларгус

18 августа 2015 Лада.Онлайн 26 408 4

Современные автомобили имеют огромное количество опций, направленных на комфорт и безопасность. Например, опция "дорога домой" на обновленной Лада Гранта позволяет после остановки двигателя еще в течении 40 секунд освещать путь владельцу ближним светом фар. Пока АВТОВАЗ думает, как улучшить Лада Ларгус, вы можете установить дополнительную внешнюю подсветку в двери своими руками.

Установка

В качестве источника света удобней всего использовать небольшие светодиодные ленты. Хорошую подсветку можно получить, используя LED-ленту всего из трех светодиодов. Процесс установки начинается с демонтажа обшивки двери. Отверстие в обшивке следует вырезать ближе к краю двери. Фиксируем в нем светодиодную ленту, а провода тщательно изолируем и прокладываем внутри двери в салон автомобиля.

Если не хотите портить обшивку двери, можно закрепить LED-ленту на нижней ее части, используя двухсторонний скотч. Однако небольшое отверстие для проводов сделать придется.

Подключение

Правильным будет подключение подсветки через концевики передней и задней дверей. В этом случае освещение будет включаться только при открытии двери, когда это и нужно. Все необходимые контакты можно найти на ЦЭКБС (центральный электронный коммутационный блок в салоне), который расположен под панелью приборов на кронштейне слева от водителя:

минус от светодиодной ленты подключаем к контакту В30 (зеленый провод, концевик задних дверей), либо к В40 (оранжевый провод, концевик передних дверей) черного разъема ЦЭБКС (позиция 2).
плюс берем с контакта В5 белого разъема ЦЭБКС (позиция 3, два красных провода).

ЦЭКБС (центральный электронный коммутационный блок в салоне Лада Ларгус)

Также +12В можно позаимствовать с разъема магнитолы.

Результат

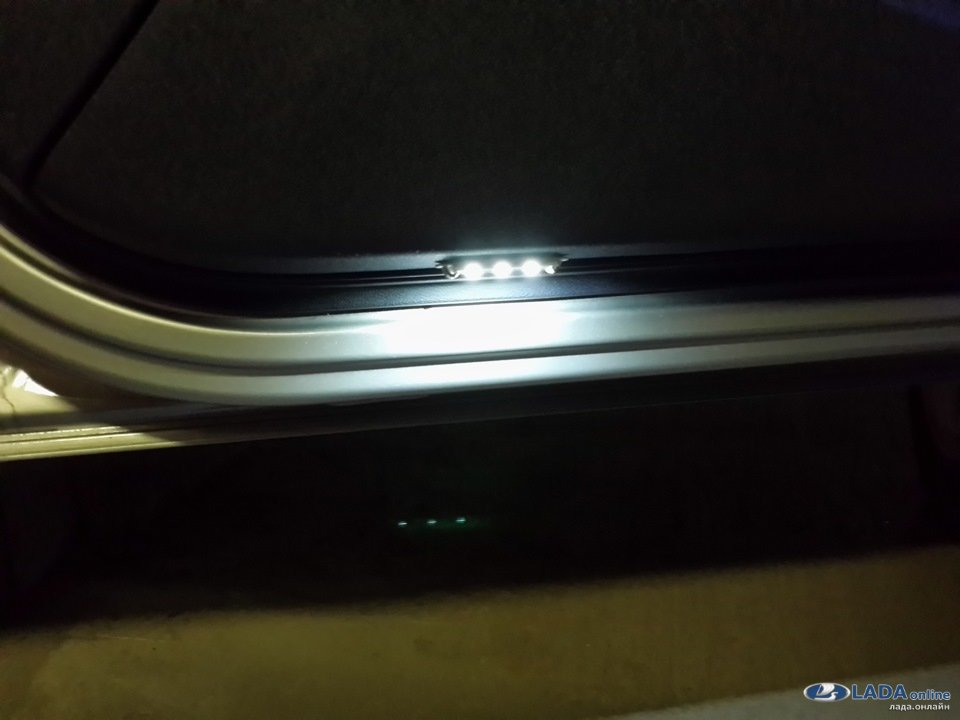

Такая подсветка внизу дверей сделает высадку из автомобиля более комфортной, избегая замарать ноги в грязи или луже. Не стоит забывать про заводскую гарантию, любое личное вмешательство в проводку автомобиля может повлечь за собой прекращение гарантийного обслуживания.

Напомним, не потерять гарантию и сделать поездку более комфортной поможет подлокотник.

Ключевые слова: внешняя подсветка лада ларгус | двери лада ларгус

Поделиться в социальных сетях:

👍

Ирек Султанов
12 октября 2019 22:24

Это что от всех дверей тянуть провода к блоку? И как к нему цепляться?

0
1. Лада.Онлайн
  13 октября 2019 08:18

  да
  минус от светодиодной ленты подключаем к контакту В30 (зеленый провод, концевик задних дверей), либо к В40 (оранжевый провод, концевик передних дверей) черного разъема ЦЭБКС (позиция 2).
  плюс берем с контакта В5 белого разъема ЦЭБКС (позиция 3, два красных провода).
2. Ирек Султанов
  16 октября 2019 07:03

  Подцепился по Вашей схеме. Если открыть одну заднюю дверь,то вторая задняя тоже горит. Тоже самое и с передними. Как сделать чтобы горела только та дверь которую открыли. Спасибо.

  0
3. Лада.Онлайн
  16 октября 2019 07:26

  массу брать с концевика двери
