Активация штатной сигнализации на Lada Largus

26 марта 2020 Лада.Онлайн 29 826 0

Блок ЦЭКБС (центральный электронный коммутационный блок салона) на Lada Largus управляет центральным замком, аварийкой, звуковым зуммером, также в нем находится иммобилайзер и приемник сигналов с ПДУ ключа. Расскажем, как активировать штатную охранную сигнализацию на Ларгусе своими руками.

Инструкцию предоставил пользователь oapv с форума Лада Ларгус.

Порядок действий:

Доработать ЦЭКБС при помощи паяльника (если этого не делать, то при сработке сигнализации будет работать только аварийка).
Выполнить программную настройку блока ЦЭКБС.

Доработка ЦЭБКС

Блок ЦЭБКС расположен на боковой стенке под торпедой у левой ноги водителя. Необходимо его снять и разобрать.

Необходимо добавить несколько деталей, чтобы обеспечить выход на исполнительное устройство (реле, доп.сирена, пейджер). Для этого внутри блока на его плате собираем одну из предложенных схем.

Вариант А на биполярном транзисторе подойдет для подключения слаботочных нагрузок (реле, пейджер), собирается навесным монтажом на лицевой стороне платы

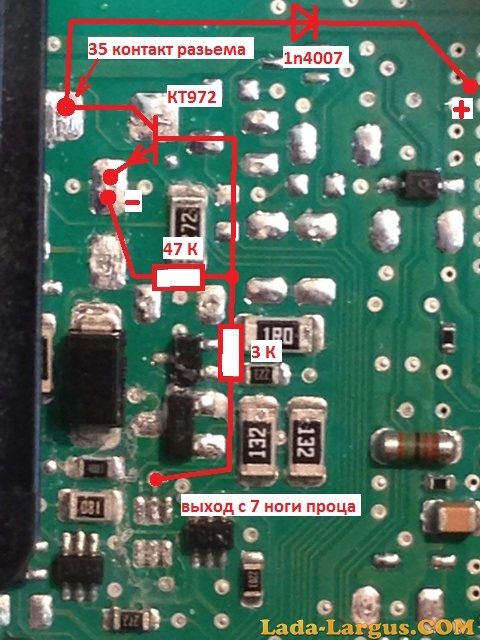

Вариант В на полевом транзисторе подойдет для любых нагрузок (зависит от характеристик полевика), собирается также навесным монтажом с обратной стороны платы с подключением непосредственно на контакт В35 черного разъема.

Доработка ЦЭБКС

Также любую схему можно собрать на отдельной плате и вынести за блок ЦЭБКС, а на плате блока только установить перемычку, связывающую выход процессора с контактом В35 черного разъема. Пример:

Доработка ЦЭБКС

После доработки нужно добавить в черный разъем на место контакта В35 клемму с проводом (клемма подходит от разъема питания Floppy дисковода ПК) и подключить исполнительное устройство.

Программная активация

Потребуется:

ноутбук;
K-Line адаптер (ссылка на Ali, цена около 300р.);
программа DDT 2000 (по установке читать файл readme).

Инструкция:

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать)

3. Доходим до вкладки Конфигурация UCH

4. Нажимаем кнопку Lecture, пункт 9 (штатная сигнализация) - не активирован.

5. Нажать кнопку OUI (ДА) для включения опции.

Дополнительные настройки штатной сигнализации:

Автоматическое запирание дверей если двери не открывались (пункт 4)
Автоматический таймер постановки на охрану. Во вкладке Параметры UCH, где в выбранном окне колонки Ectriture набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (по умолчанию 30 сек)
