Установка задних концевиков дверей на Lada Largus

Концевики задних дверей предусмотрены не на всех комплектациях Lada Largus. Установка задних концевиков позволит работать плафону освещения салона при высадке/посадке задних пассажиров, а также позволит использовать охранную сигнализацию.

Потребуется:

1. Выключатель двери концевой (артикул 7700427640) - 2 шт.
2. Колодка выключателя заднего хода на КПП ВАЗ 2108 - 2 шт.
3. Провода.

Подключение задних концевиков можно выполнить:

1. параллельно передним концевикам;
2. параллельно концевику багажника.

Рассмотрим подробно вторую схему подключения. Почему лучше подключать параллельно концевику багажника? Потому что задний концевик багажника подключен к 30 контакту блока коммутации, именно туда в штатной схеме подключаются задние концевики.

Цвета проводов могут различаться в зависимости от комплектации автомобиля. Поэтому поступаем следующим образом:

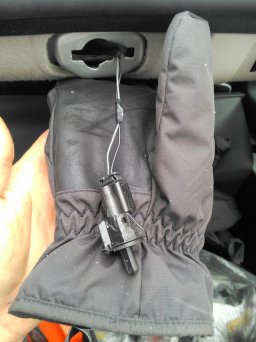

1. Снять концевик багажника, запомнить цвет проводов концевика.

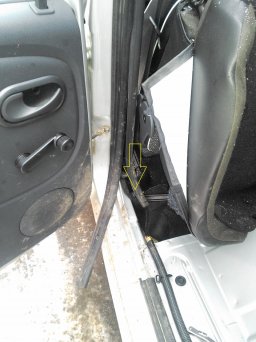

2. Найти жгут с проводами за водительским сиденьем рядом со стойкой кузова.

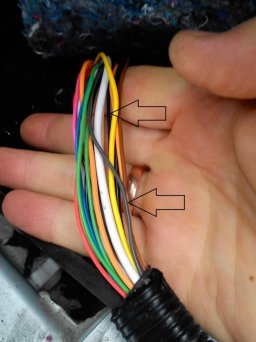

3. Найти в этом жгуте два провода, идущих от концевика багажника (для надежности прозвонить мультиметром).

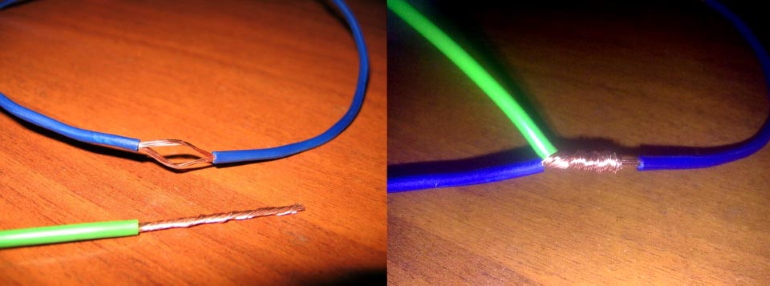

4. Подключить задние концевики к этим двум проводам.
5. Провода от задних концевиков прокладываем внутри порогов, используя проволоку.

Кстати, ранее мы рассказывали, слетит ли автомобиль с гарантии, если самому установить доп.оборудование.

Фото: maxus116
