Инструкция завода по установке штатной ММС на Lada Niva Travel (Chevrolet)

10 марта 2021 Лада.Онлайн 45 109 11

Мультимедийная система (ММС) с экраном 7'' устанавливается на максимальные комплектации Lada Niva Travel (ранее Шеви Нива). Владельцы более простых версий исполнения внедорожника могут своими руками дооснастить свой автомобиль этим головным устройством. Как это сделать рассказывается в приложении к бюллетеню GM-АВТОВАЗ.

Потребуется:

Модуль управления ММС 21230-7900300-00

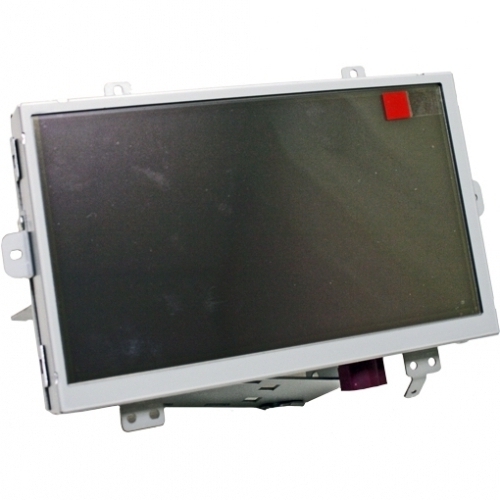

Дисплей мультимедийный 21230-7900100-00
Антенна навигационная 21230-7937100-00

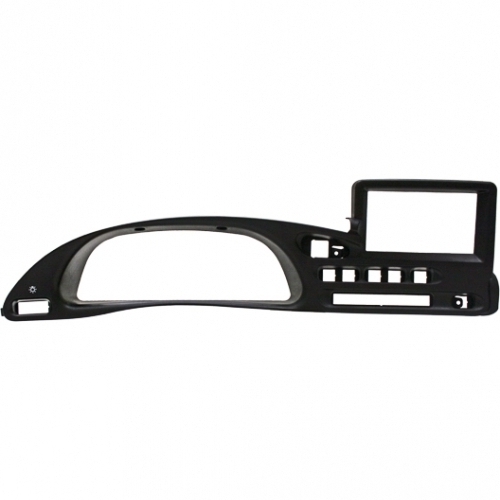

Щиток панели приборов 21230-5325124-10
Крышка щитка панели приборов зад. 21230-5325126-00

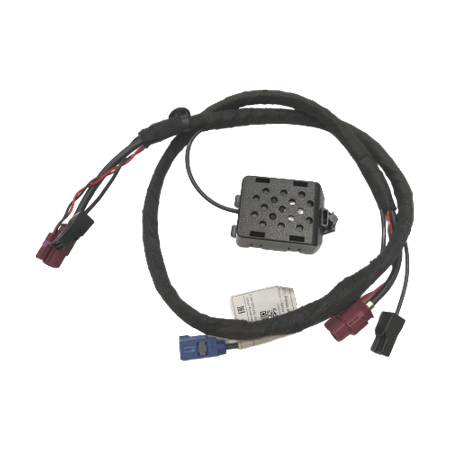

Жгут проводов дополнительный ММС 00001-7505264-01
Клемма для винтов с резьбой АВ №10-12 00001-0041897-71 (2 шт.)
Винт М2.9х9.5 с 00001-0076680-01 (7 шт.)
Винт 4,9 X 31,8 00001-0076809-07 (2 шт.)

Заказать комплект можно по ссылкам выше в нашем интернет-магазине.

Инструкция завода

1. Инструмент, комплектующие, демонтаж старого щитка панели приборов, разметка и резка панели приборов по шаблону.

Скачать шаблон: Чтобы скачать файлы нужно авторизироваться на сайте

2. Примерка нового щитка панели приборов, доработка панели приборов, разметка отверстий под заднюю крышку, сборка дисплея со жгутом и щитком панели приборов.

3. Установка нового щитка панели приборов на автомобиль, прокладка жгута навигационной антенны.

4. Прокладка жгута на ручной тормоз: демонтаж левого переднего сиденья и облицовки туннеля пола, прокладка жгута на ручной тормоз.

5. Подключение жгута на ручной тормоз: подключение к колодке панели приборов, подключение к выключателю ручного тормоза; установка облицовки левого порога.

6. Установка облицовки туннеля пола и левого переднего сиденья.

7. Установка модуля управления.

Весь процесс в деталях показан на видео:

Осталось только подключить к штатной ММС камеру заднего вида (инструкция).

p.s. Вместо штатного экрана можно вмонтировать планшет. Снять аккумулятор с планшета и подключить его к бортовой сети автомобиля.

Также вместо штатной ММС можно установить планшет (ссылка на доработку):
